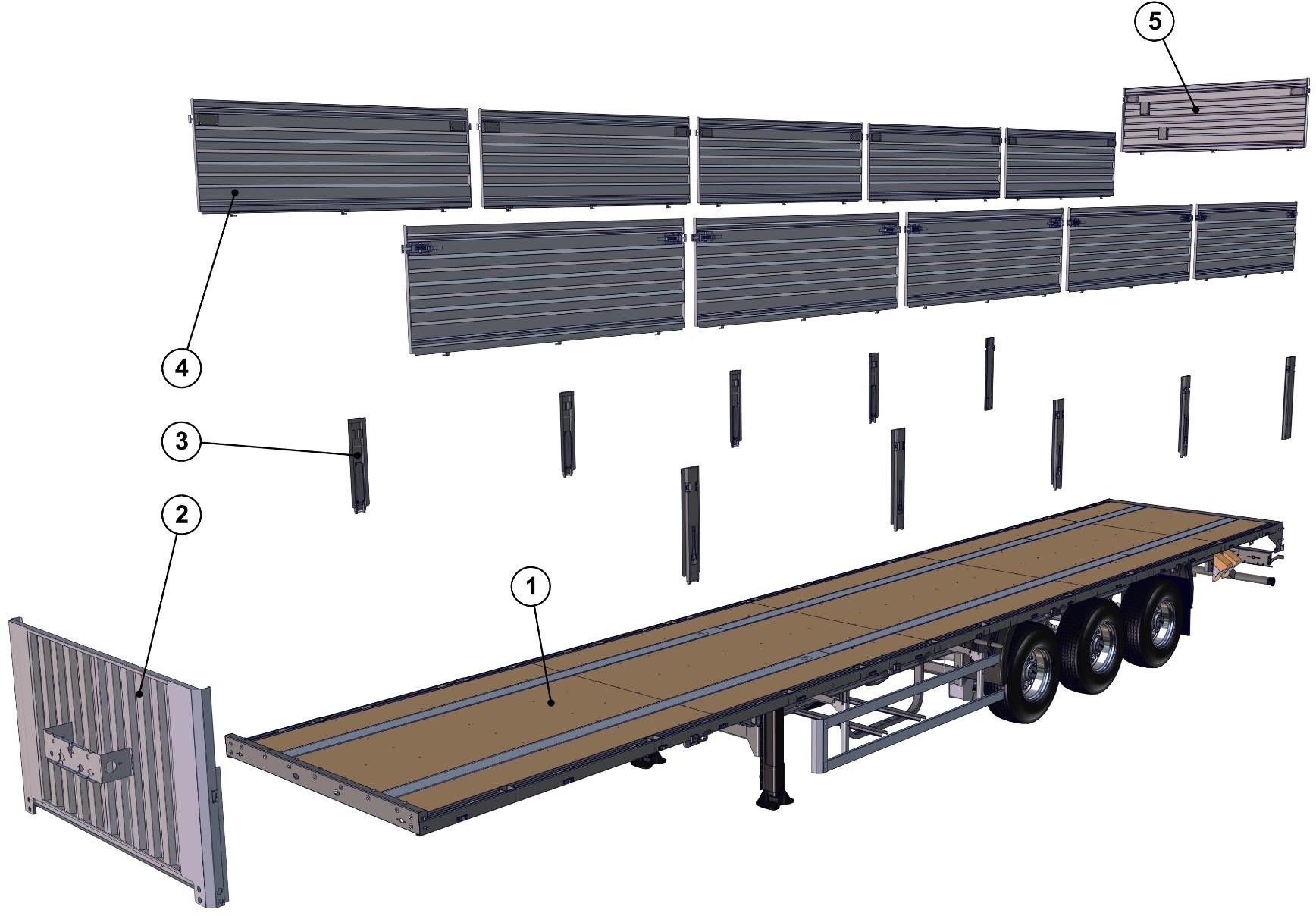

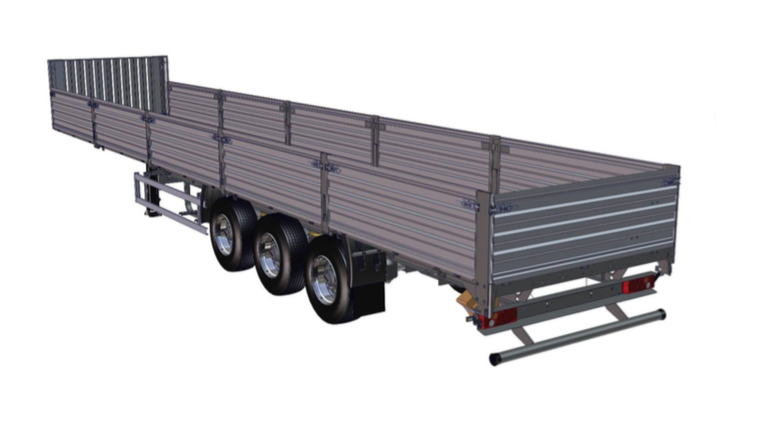

ПОЛУПРИЦЕП - МОДЕЛИ 9888

1

97461Н-0001020-89

Шасси полуприцепа

1

2

97461-5300410-20

Передний щит

1

3

97461-6003980

Стойка в сборе с замком

10

4

97461-5400800-80

Боковой борт

10

5

97461-5400950-70

Задний борт

1

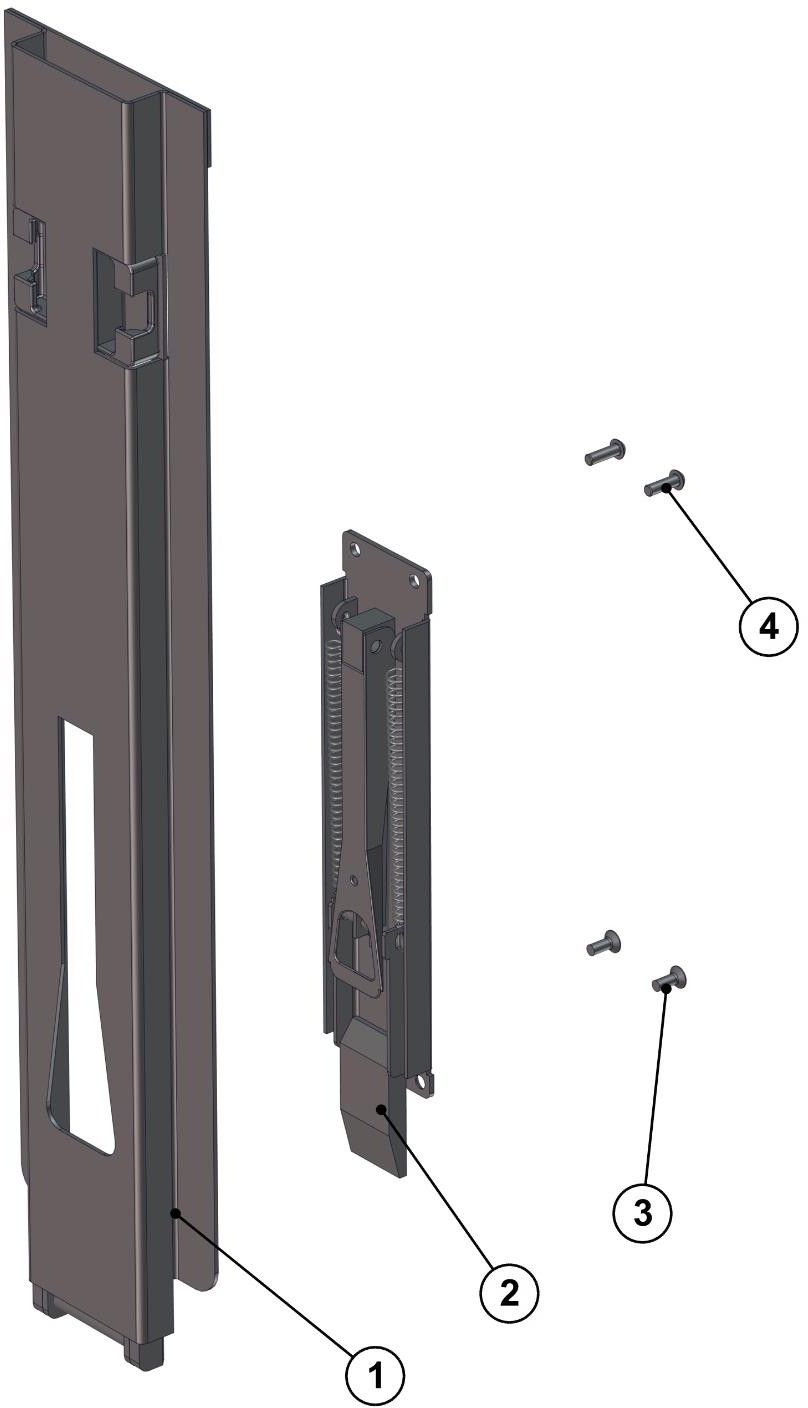

1

97461-6003970

Стойка боковая

1

2

2312520150

Замок стойки шторн. RLLS16-0101(вх. в
к-т н/н 2312520150К)

1

3

1284000833

Винт М8х20 впотай с покрытием

2

4

1284000826

Винт М8х25 с полукругл.головкой и внутр. шестигранником  ISO 7380 с
покрытием

2

1

97461-5400604

Пластина

2

2

1285004878

Заклепка ф7,8х13,5мм BRINT RIVET

8

3

4591911022

Замок бортовой 17RLJ1954-7 (Китай)

2

4

1284000824

Винт М8х20 DIN7991 с потайной
головкой и внутр.шестигранником, кл.пр.8.8 с покрытием

6

5

2312521310

Петля бортовая ТЛ 1223,01
"АгатСпецКомплект"

3

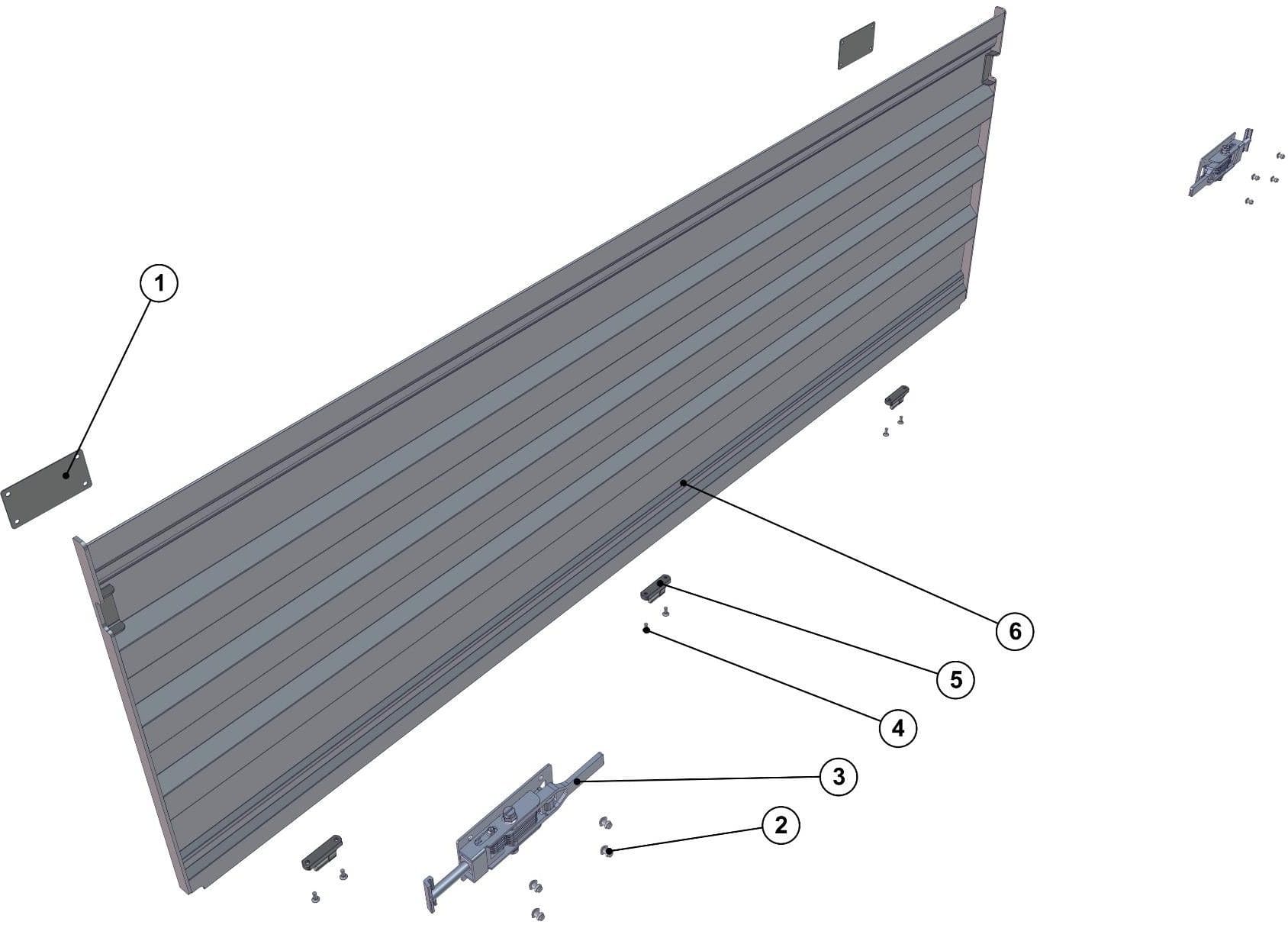

6

97461-5400810-80

Борт

1

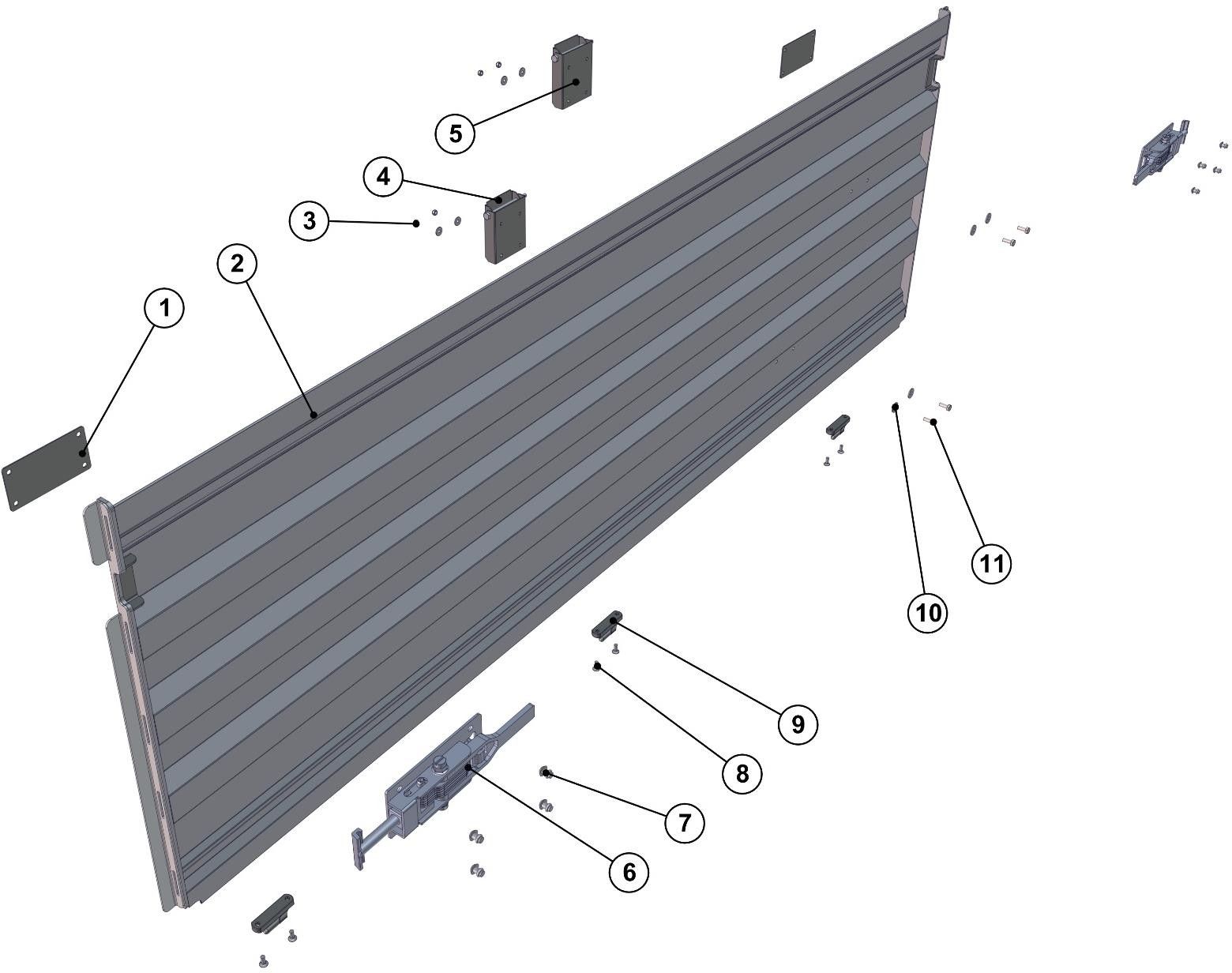

1

97461-5400604

Пластина

2

2

97461-5400960-70

Борт

1

3

1280362908

Гайка М8 самостопорящ. кл.пр. 8 с
покрытием

4

4

97461-5400181

Швеллер

2

5

97461-5400182

Швеллер

2

6

4591911022

Замок бортовой 17RLJ1954-7 (Китай)

2

7

1285004878

Заклепка ф7,8х13,5мм BRINT RIVET

8

8

1284000824

Винт М8х20 DIN7991 с потайной головкой и внутр.шестигранником,
кл.пр.8.8 с покрытием

6

9

2312521310

Петля бортовая ТЛ 1223,01
"АгатСпецКомплект"

3

10

1286010008

Шайба 8 ГОСТ11371-78 с покрытием

8

11

1282000818

Болт М8-6gх20.88.016 ГОСТ 7805-70

4

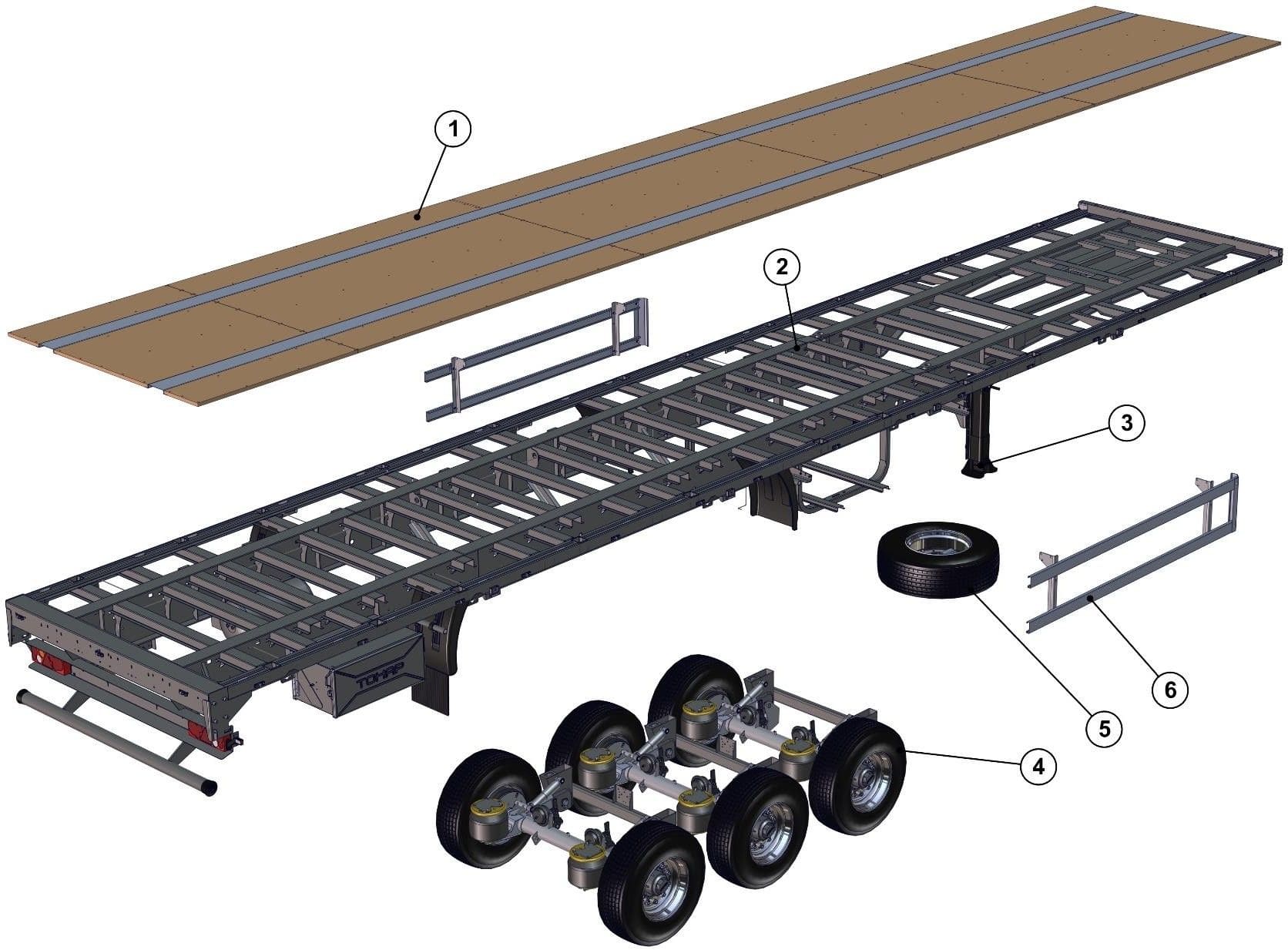

1

97461-5001360-57

Настил пола

1

2

*

Рама

1

3

9523-2721020

Установка опорных устройств

1

4

*

Подвеска

1

5

97461-3105500

Установка запасного колеса

1

6

97461-2820100

Установка боковых защитных устройств

1

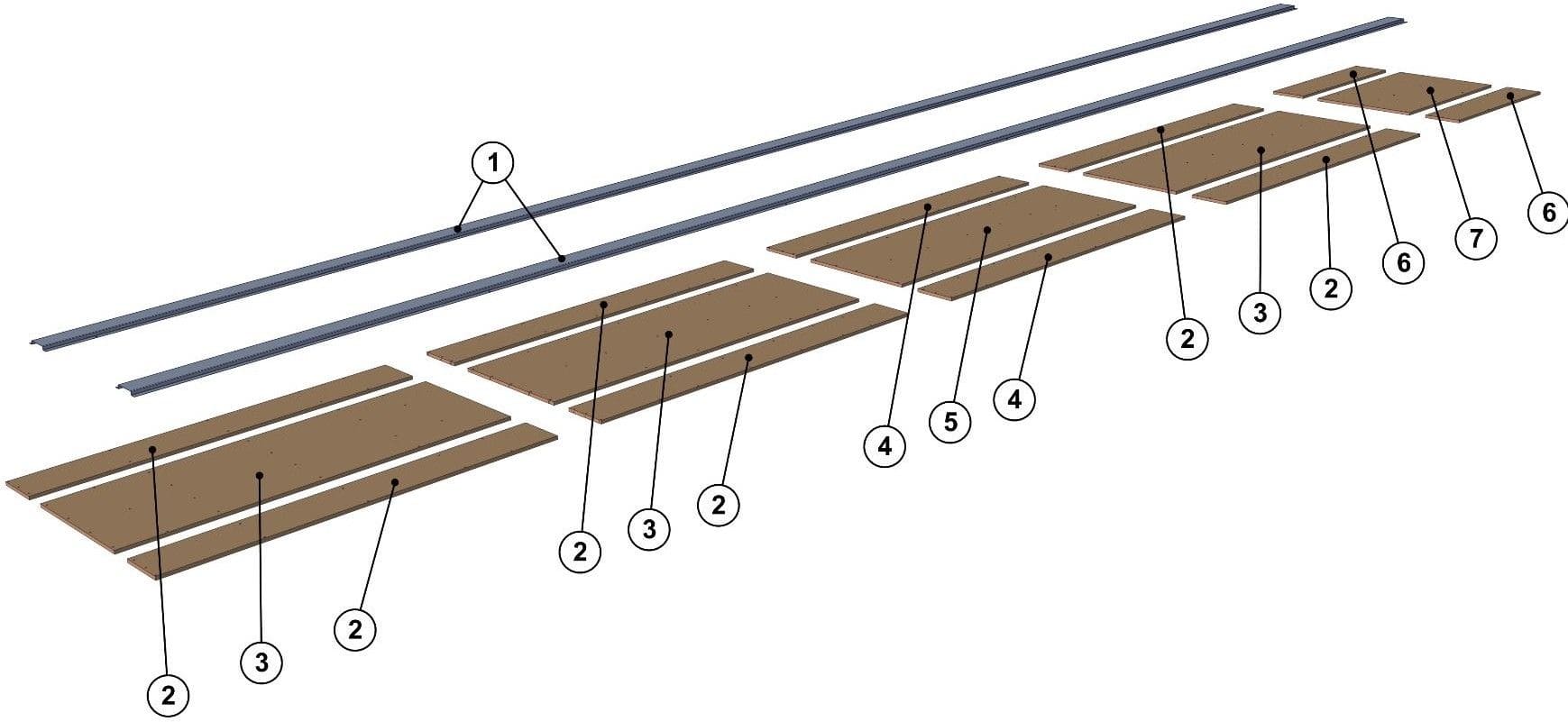

1

97461-5001101

Швеллер

2

2

97461-5001332

Лист

6

3

97461-5001331

Лист

3

4

97461-5001338

Лист

2

5

97461-5001337

Лист

1

6

97461-5001336

Лист

2

7

97461-5001335

Лист

1

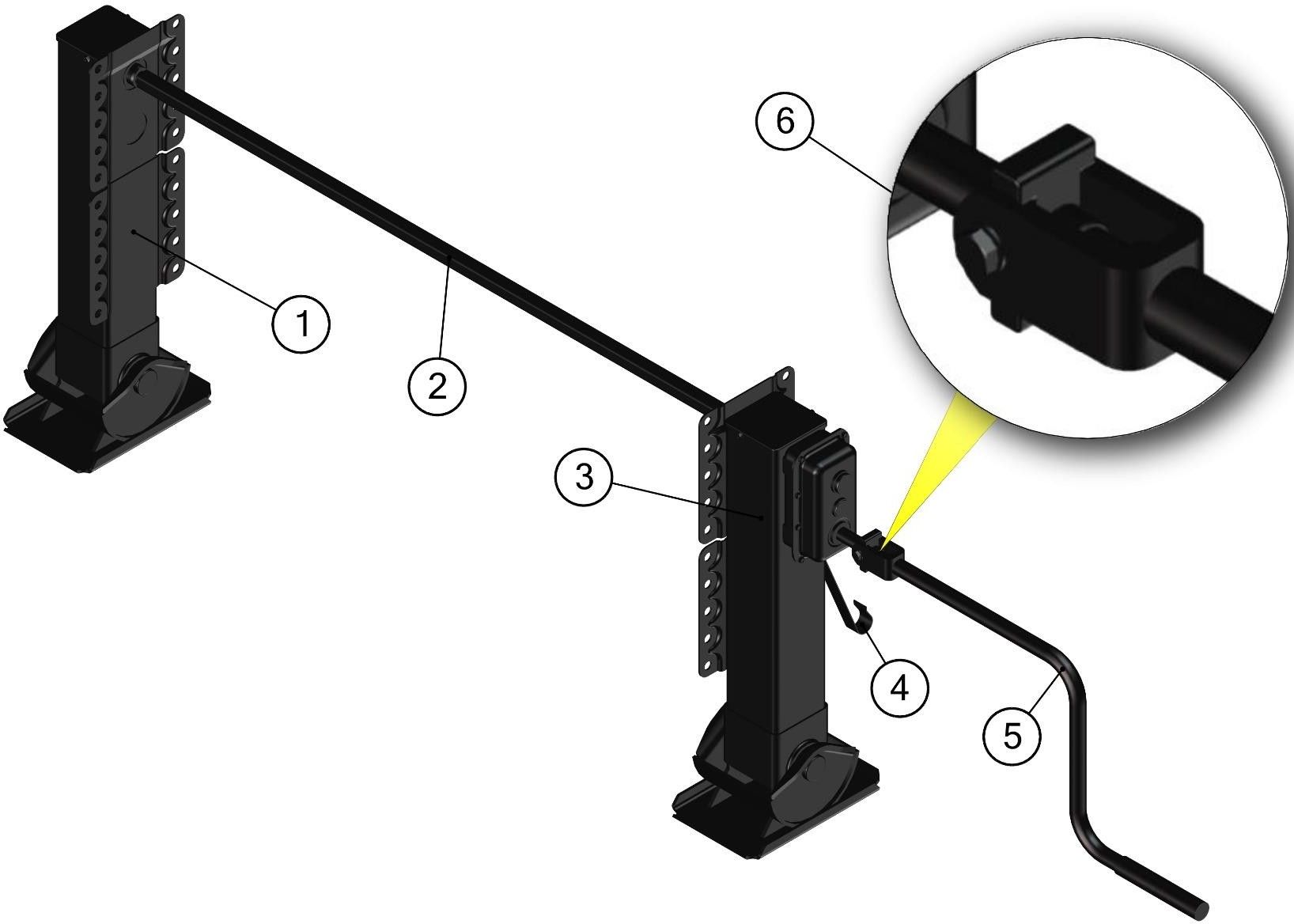

1

4585272343

Устройство опорное FUWA FW3714H без
редуктора

1

2

9746-2721054

Вал промежуточный

1

3

4585272342

Устройство опорное FUWA FW3714H с
редуктором

1

4

4585272316

Крючок фирмы " FUWA" (вх. в к-т FUWA
н/н 4585272010К)

1

5

4585272317

Ручка фирмы " FUWA" (вх. в к-т FUWA
н/н 4585272010К)

1

6

4585272315

Комплект крепления ручки FUWA (болт М10х70-1шт; гайка М10 самоконтр-1шт;
шайба10-2шт(вх.в комплект)

1

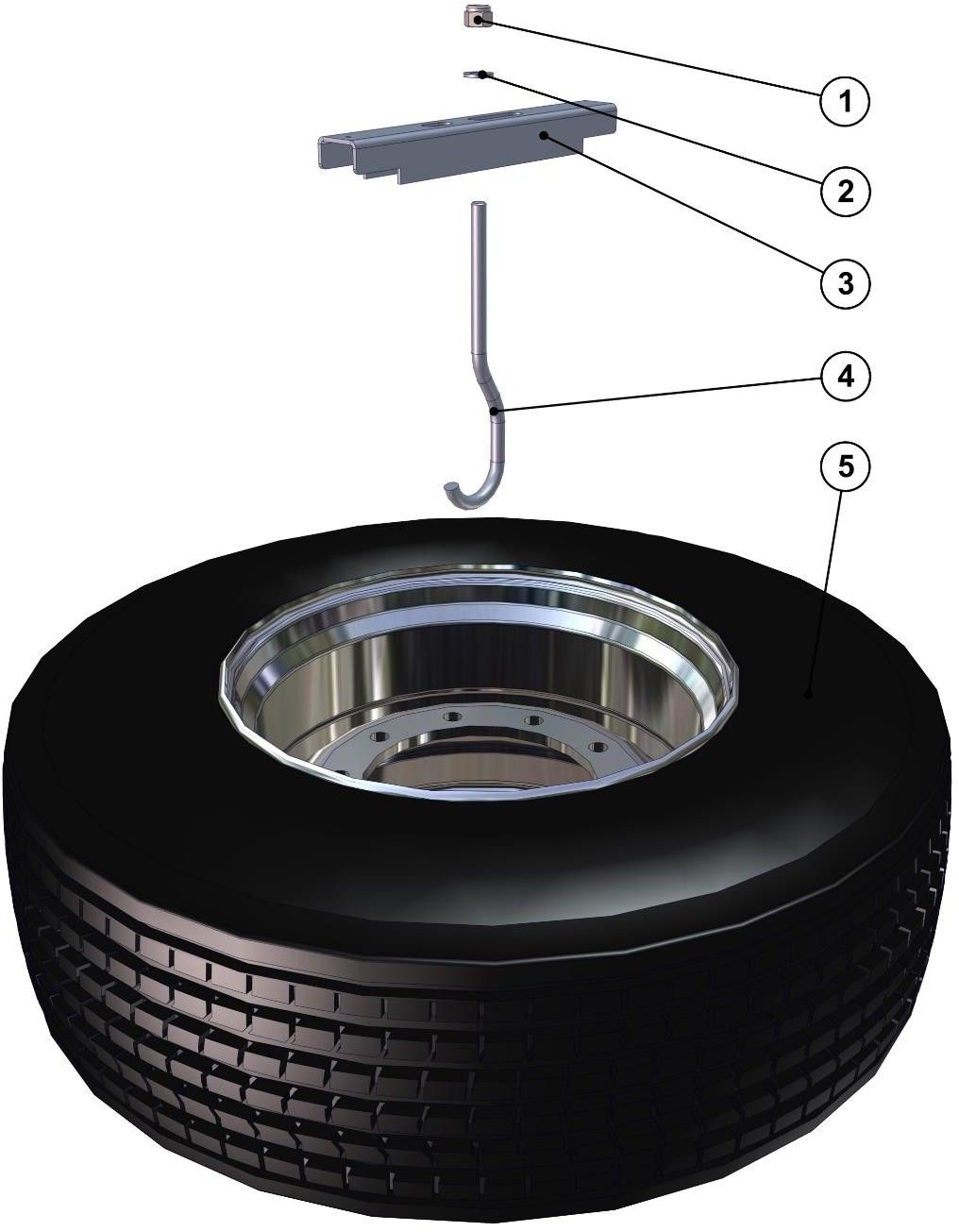

1

1283000116

Гайка М16 самостопорящаяся с
покрытием кл. прочн.8

1

2

1286010016

Шайба 16 ГОСТ11371-78 с покрытием

1

3

9746-3105524

Швеллер

1

4

9746-3105503

Крюк

1

5

9746-3107010

Колесо в сборе (385/65 R22.5)

1

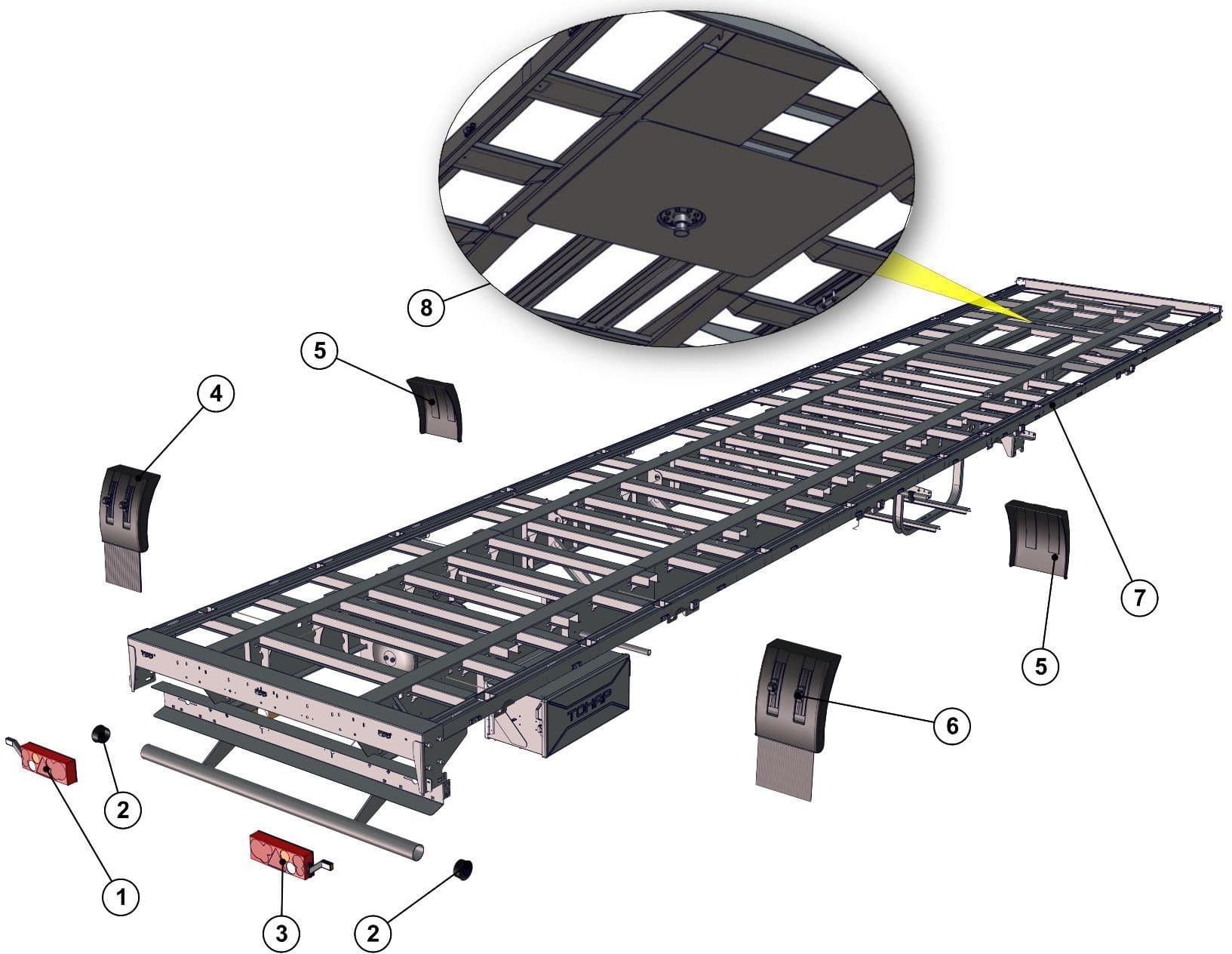

1

4573600578

Фонарь задний ФЗ 05.24Л-03 (разъем
1718230-2 байонет, БГО)

1

2

4591254376

Заглушка 9746-2804002

2

3

4573600579

Фонарь задний ФЗ 05.24П03 (разъем
1718230-2 байонет, БГО)

1

4

3751305003

Крыло заднее с брызгов.460х500х140 в компл.с крепеж,фирма Domar
арт.DL221002(логотип медведь,левое)

1

5

3751305002

Крыло переднее 460х510х140 в комплекте
с крепежом, фирма Domar арт.DK2210

2

6

3751305006

Крыло заднее с брызгов.460х500х140 в
компл.с крепеж,фирма Domar арт.DL221002(логотип медведь,правое)

1

7

97461Н-2801000-89

Каркас рамы

1

8

*

Шкворень в сборе

1

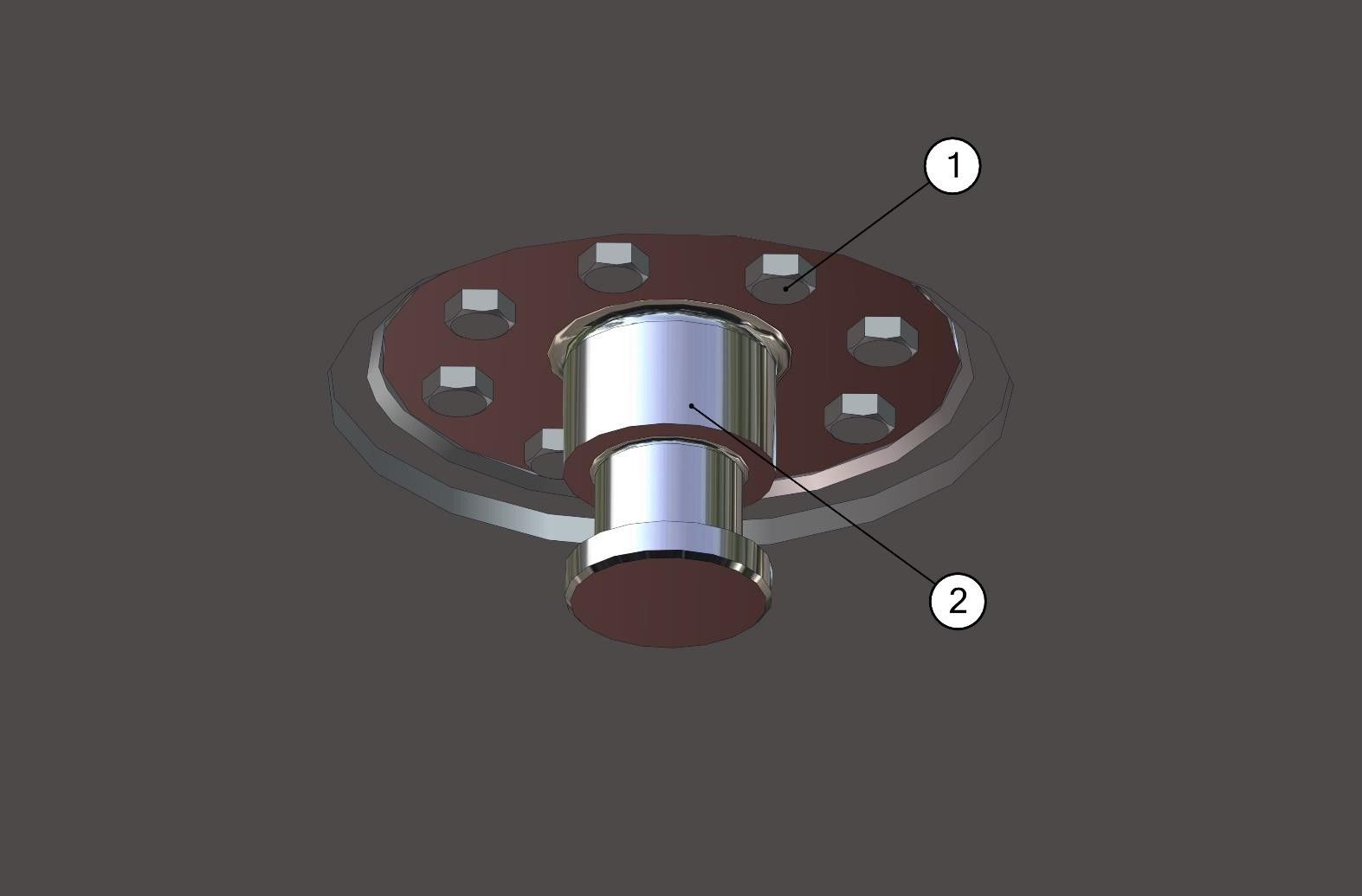

1

*

Болт М14х30 ГОСТ 15589-70

8

2

4592906223

Шкворень 50165S15, 2108 30 000002 0
(2"), фирмы SAF

1

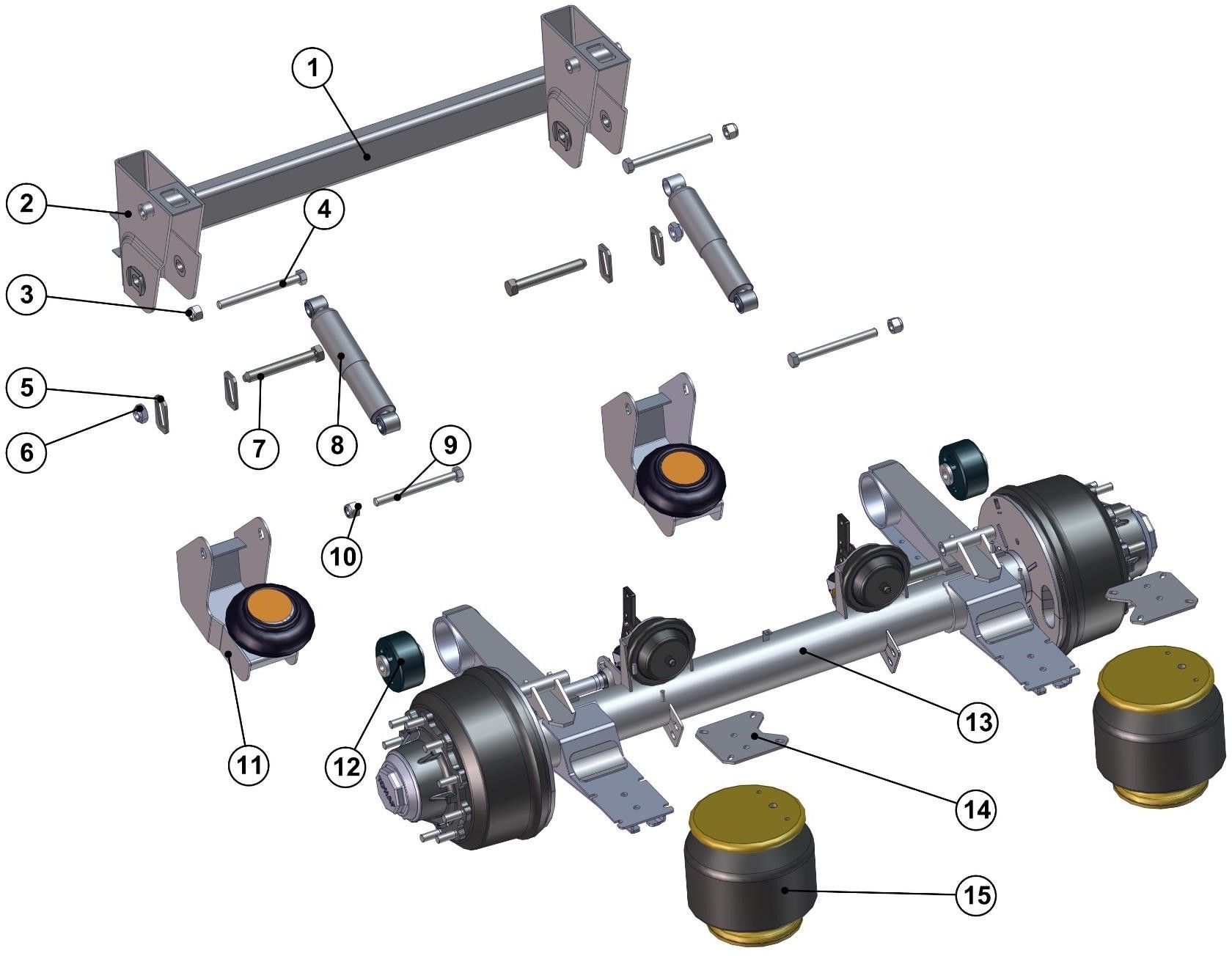

1

90431-2912180

Балка с кроштейнами рессор

1

2

90431-2912460

Кронштейн рессоры рычажной подвески
390мм (с регулировкой)

2

3

1283001324

Гайка М24х3, самоконтрящаяся кл.пр.10

2

4

90431-2912241

Болт М24х260

2

5

9043-2912444

Регулировочная пластина

4

6

1283001236

Гайка болта М30х3,5

2

7

90431-2912478-10

Болт рессорный

2

8

4542054328

Амортизатор П 50.1.2905005 (ПААЗ)

2

9

90431-2912241

Болт М24х260

2

10

1283001324

Гайка М24х3, самоконтрящаяся кл.пр.10

2

11

9523-3013000-60

Механизм подъема оси для рычажной
подвески с регулировкой

2

12

4533169729

Сайлентблок рессоры рычажной подвески

2

13

974623-2415020-30

Ось с рычагами передняя с АБС, колея
рессор 1300мм, колея колес 2040мм

1

14

9042-2912541-01

Пластина крепления пневморессоры

2

15

9042-2912030-01

Пневморессора 810 с 2-мя шпильками с
крепежом

2

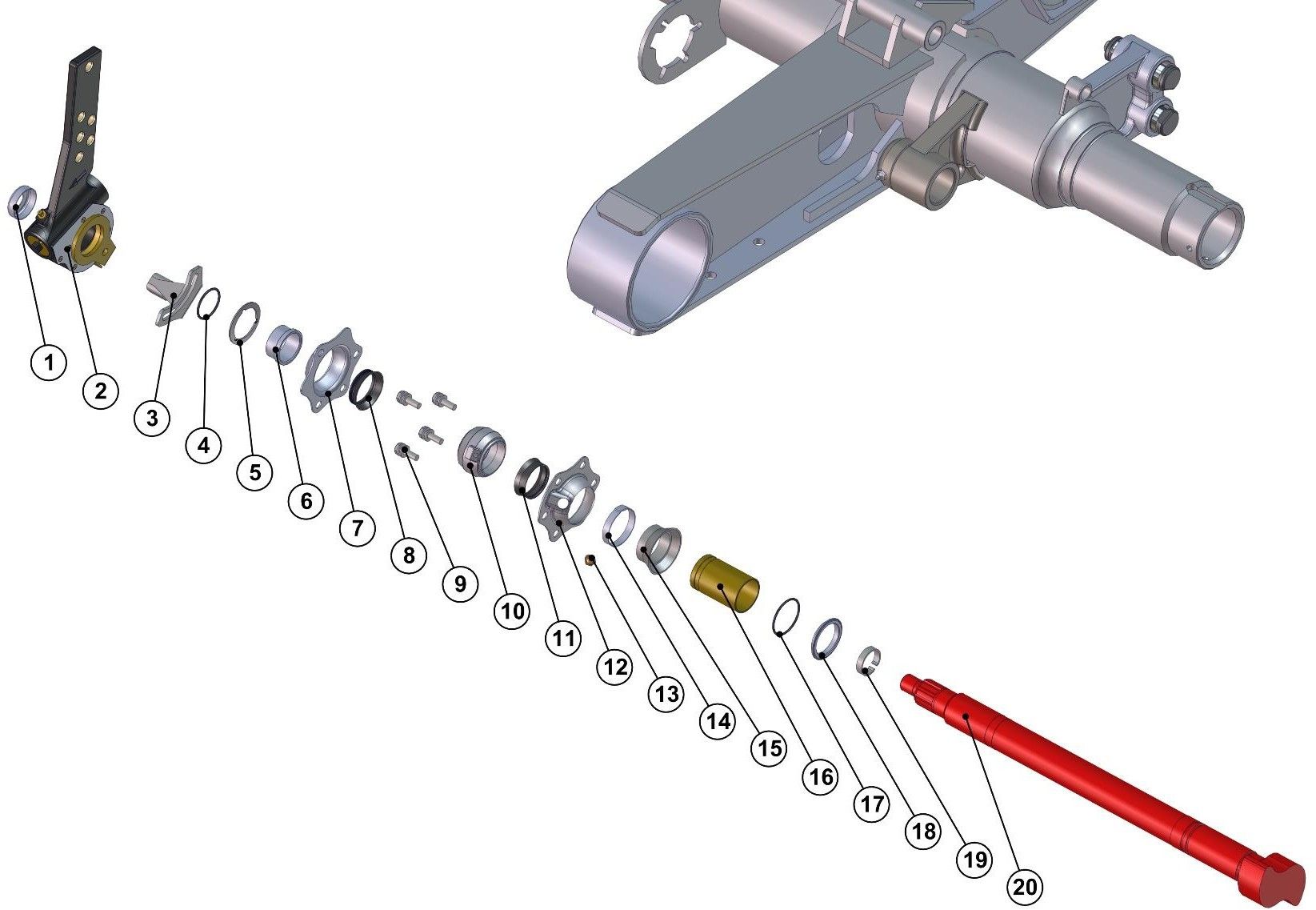

1

1284000325

Чашка 03.320.11.16.1

2

2

1284000325

Рычаг регулировочный

2

3

1284000325

Кронштейн регулятора зазора

2

4

S0980106091

Кольцо уплотнительное

2

5

S0980106091

Шайба защитная

2

6

S0980106091

Втулка

2

7

S0980106091

Крышка

2

8

S0980106091

Чехол

2

9

S0980106091

Болт М8
Шайба 8
Гайка М8 самоконтрящаяся

8
8
8

10

S0980106091

Подшипник

2

11

S0980106091

Чехол

2

12

S0980106091

Крышка

2

13

S0980106091

Маслёнка

4

14

S0980106091

Хомут ф49х9

2

15

S0980106091

Чехол

2

16

2200080055

Втулка

2

17

S0980106091

Кольцо уплотнительное

2

18

S0980106091

Кольцо уплотнительное 40х2,5

2

19

2200080072

Кольцо стопорное

2

20

2200080062\1284000249

Кулак разжимной  L=603мм, левый\ Кулак
разжимной  L=603мм, правый

2

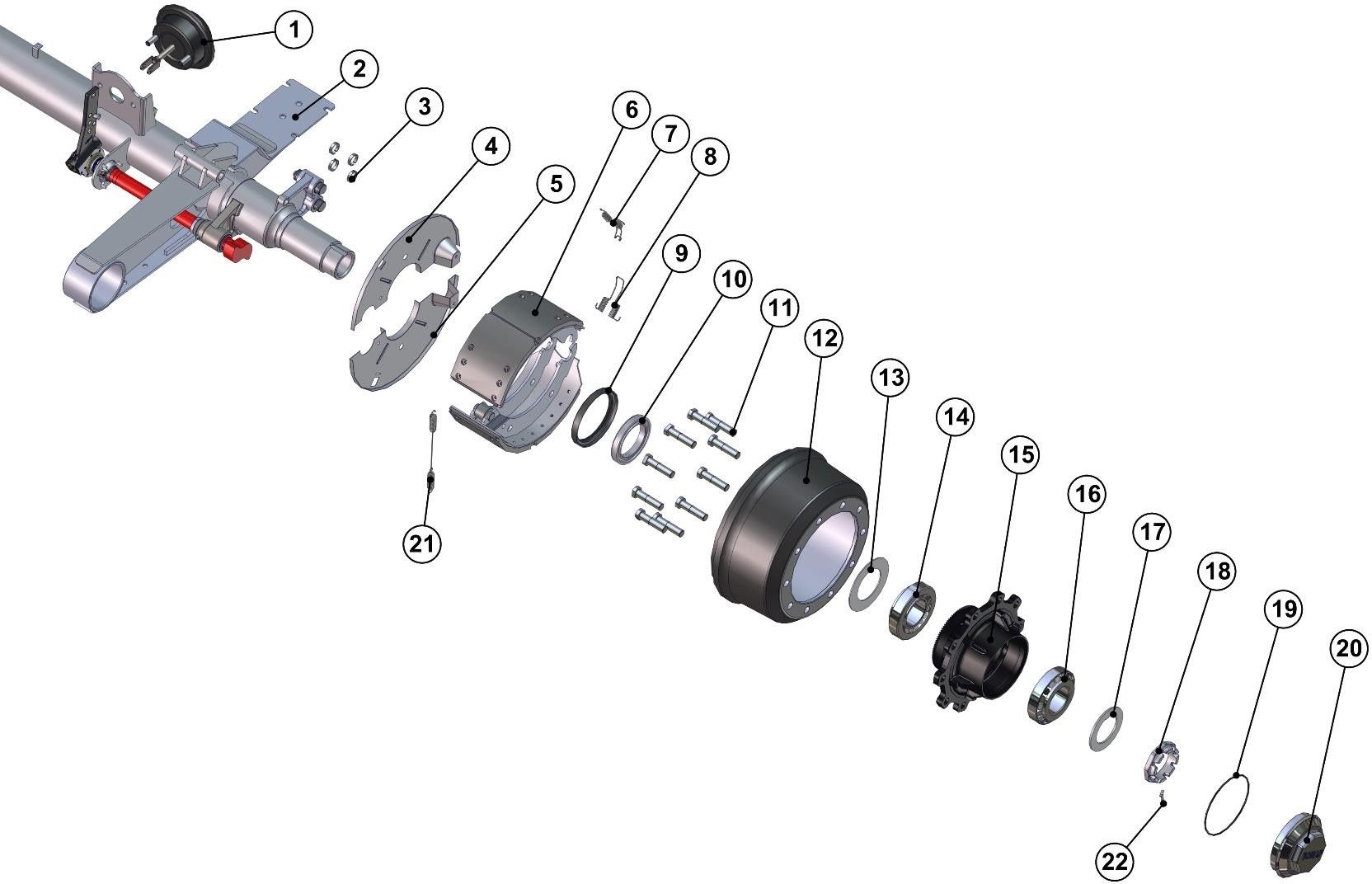

1

9042-3502040

Тормозная камера Wabco N24 н/н
4591191228 доработка

2

2

9042-2410090-02

Балка оси с рычагами передняя

1

3

2200080066

Вкладыш 03.188.02.02.0

8

4

2521015253

Щит грязезащитный 9042-3502153-20
(ф146мм)

2

5

2521015252

Щит грязезащитный 9042-3502152-20
(ф146мм)

2

6

2200080061

Колодка с накладками 180х420

4

7

1284000145

Пружина стяжная колодок, 03.397.33.06.0

2

8

1284000146

Пружина стяжная колодок, 03.397.33.07.0

2

9

4591257524

Манжета армированная 2.2-150х180-1
(h=15) ГОСТ8752-79

2

10

4542054330

Кольцо упорное 9042-3104095

2

11

1282000011

Болт колесный 9042-3104050

20

12

5301310403

Барабан тормозной (9746-3502070-30)

2

13

9042-3104027

Шайба защитная

2

14

4591257521

Подшипник ролик.7520А ГОСТ 520-89

2

15

5301310268

Ступица 9042-3104015-50

2

16

4591257521

Подшипник ролик.7520А ГОСТ 520-89

2

17

9042-3104077

Шайба упорная

2

18

4600000117

Гайка корончатая 9042-3104076-10

2

19

4591254318

Кольцо уплотнительное 160-170-46 ГОСТ
9833-73 (18829-73)

2

20

4600002427

Крышка ступицы 9042-3104092-10

2

21

1284000144

Пружина колодок, 05.397.58.03

2

22

1287000850

Шплинт 8х50 ГОСТ 397-79

2

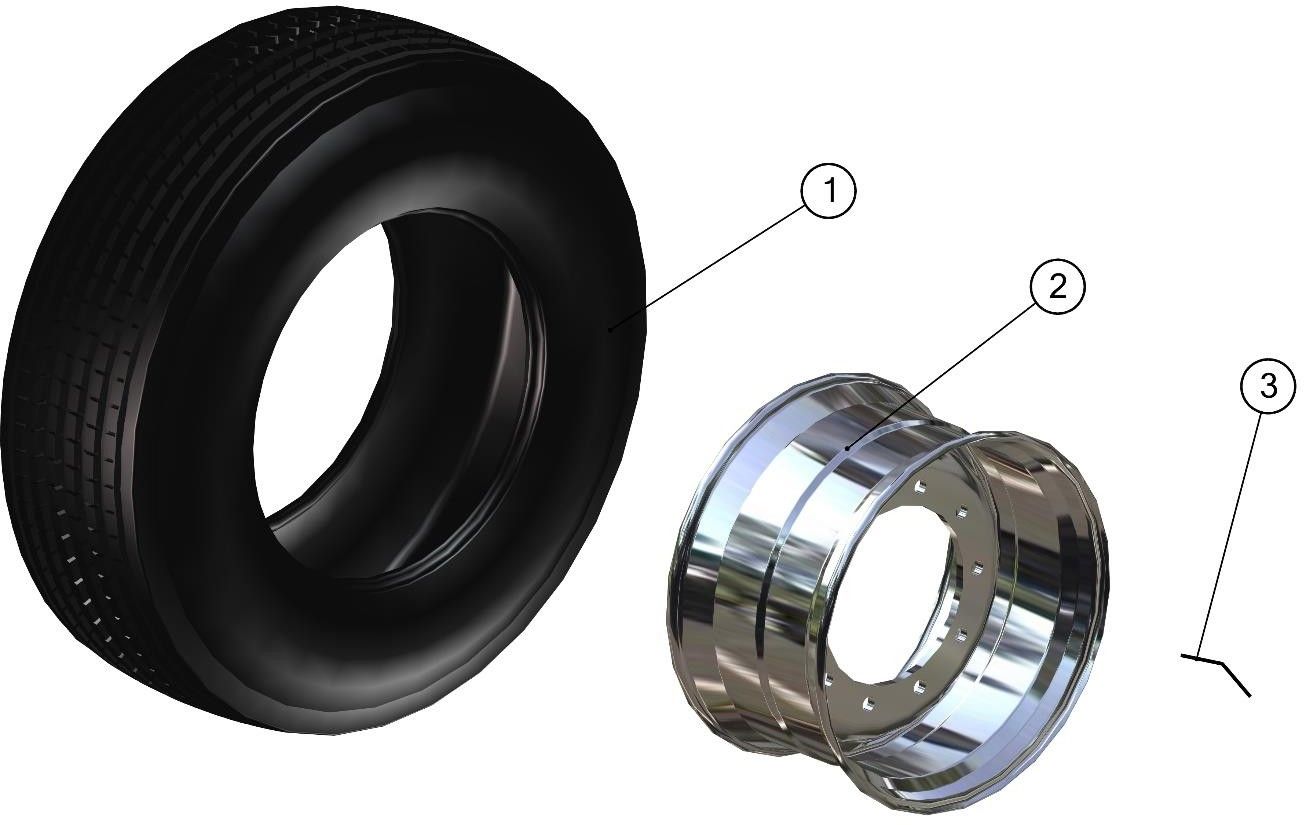

1

2521015214

Шина  385/65 R22,5

6

2

2521015218

Диск 22,5х11,75 для шины 385/65 R22,5
(вх. в к-т н/н 1446010213К)

6

3

3417010503

Вентиль колеса TR 573С угол 90С l=83мм,
d отв=15,7мм

6

1

4573600578

Фонарь задний ФЗ 05.24Л-03 (разъем
1718230-2 байонет, БГО)

1

2

4573600579

Фонарь задний ФЗ 05.24П03 (разъем
1718230-2 байонет, БГО)

1

3

4573640558

Фонарь габаритный ГФ3,3 LED-21

2

4

4573640568

Фонарь передний габаритный А3731.001-
16 (с кабелем 1200мм) бесцветный

2

5

4573317707

Фонарь освещения номерного знака ОНЗ
00-003

2

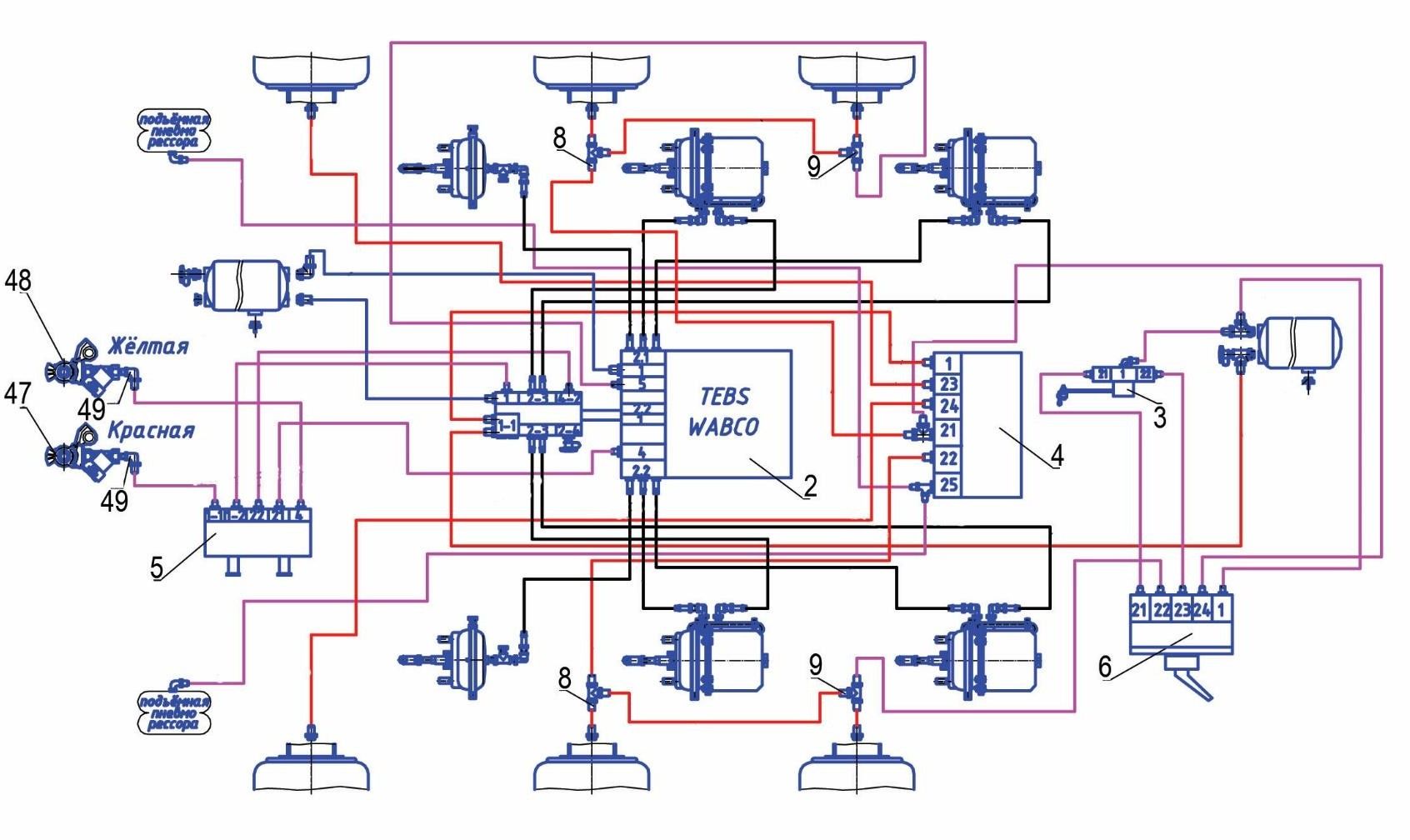

1

1284000173

Блок EBS 2S/2M 480 102 063 0,  WABCO
(вх. в к-т н/н 1284000173К)

1

2

1284000392

Кран уровня пола 464 006 102 0 с
фитингами, фирмы WABCO

1

3

1284000272

Клапан управления  подъемной осью 463
084 100 0,  WABCO

1

4

4591191117

Кран растормаживания прицепа 971 002
900 0, WABCO

1

5

1284000191

Кран управления пневмоподвеской 463
032 220 0 с фитингами, WABCO

1

6

1284002256

Фитинг тройник под трубку 12 9540
CAMOZZI

2

7

2332900001

Тройник 9540 12-12-8 CAMOZZI

2

8

1284000108

Головка с фильтром красная,  952 201 002
0, WABCO

1

9

1284000107

Головка с фильтром желтая,  952 201 001
0, WABCO

1

10

1284001261

Фитинг-угольник (90 град.) М16х1,5 ,
трубка ф8х1(D6502 8-М16х1,5), фирмы CAMOZZI

2
