АВТОМОБИЛЬ - САМОСВАЛ МОДЕЛИ 7511
Запчасти более ранних моделей «ТОНАР» смотрите в архиве запчастей

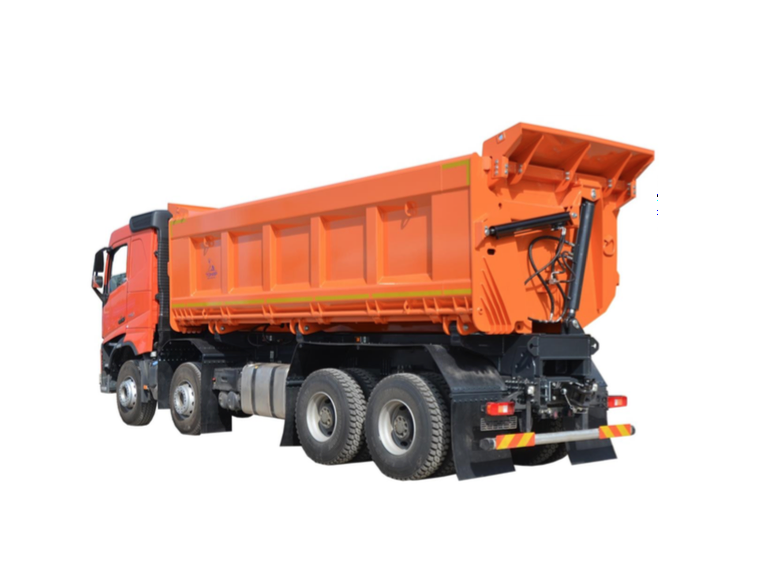

ОБЩИЙ ВИД

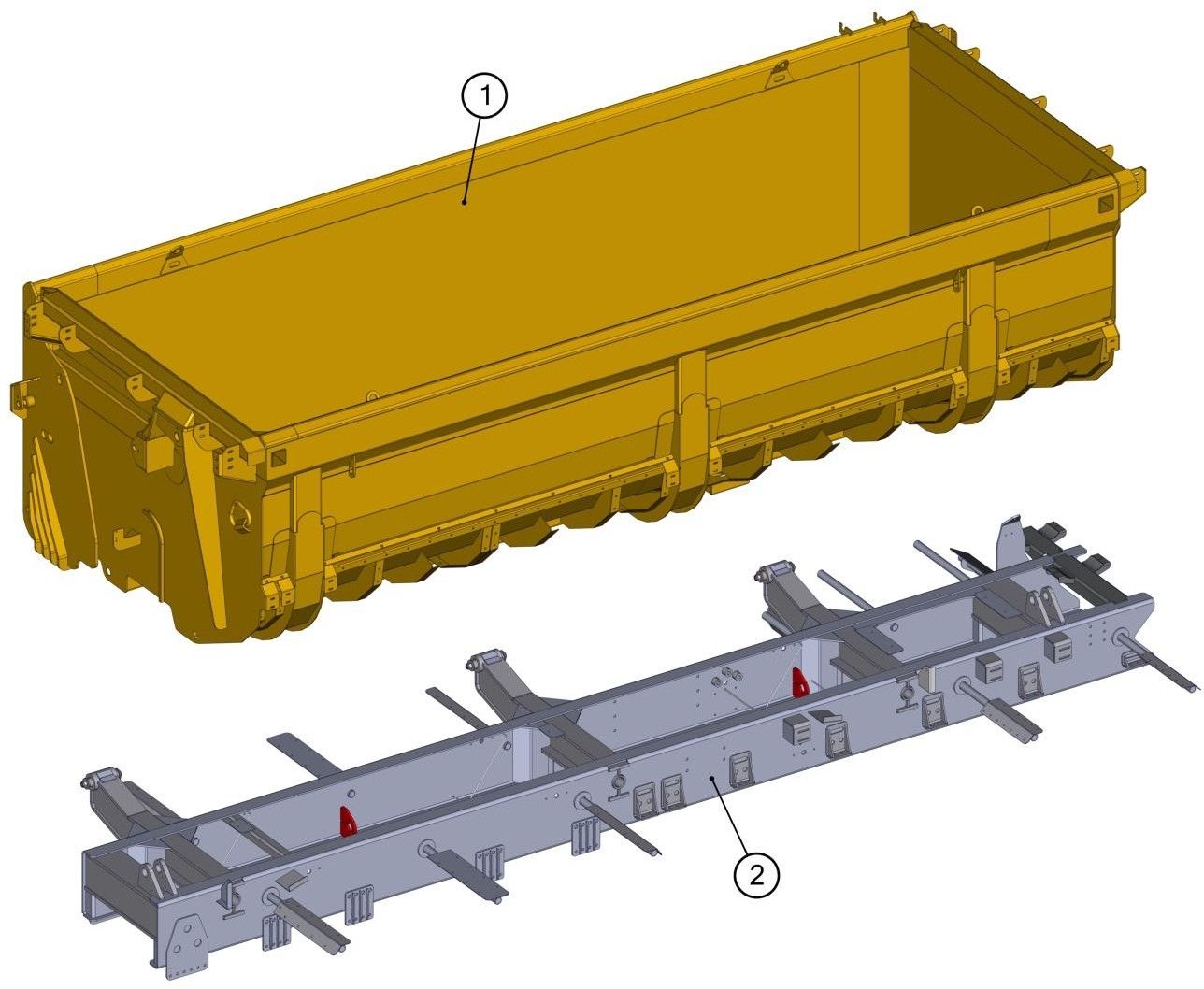

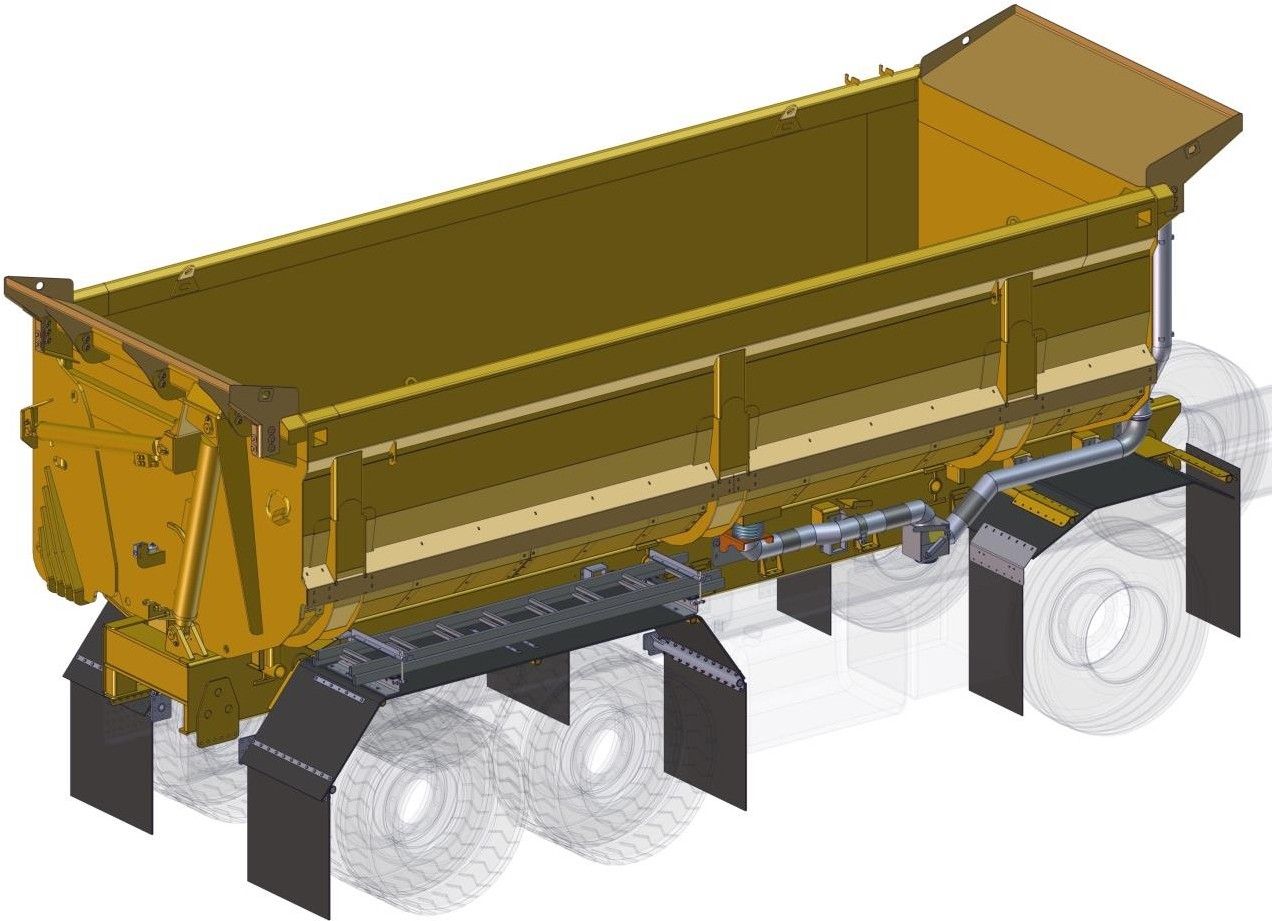

КУЗОВ И ШАССИ.

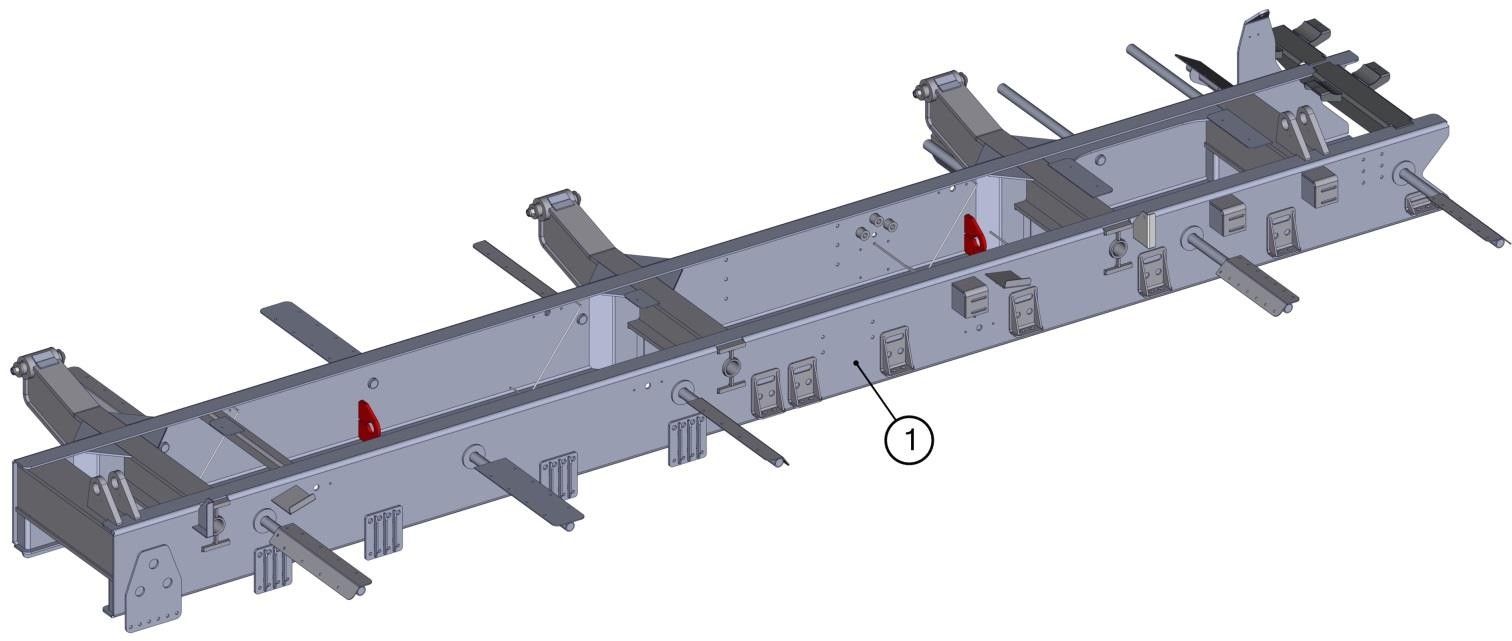

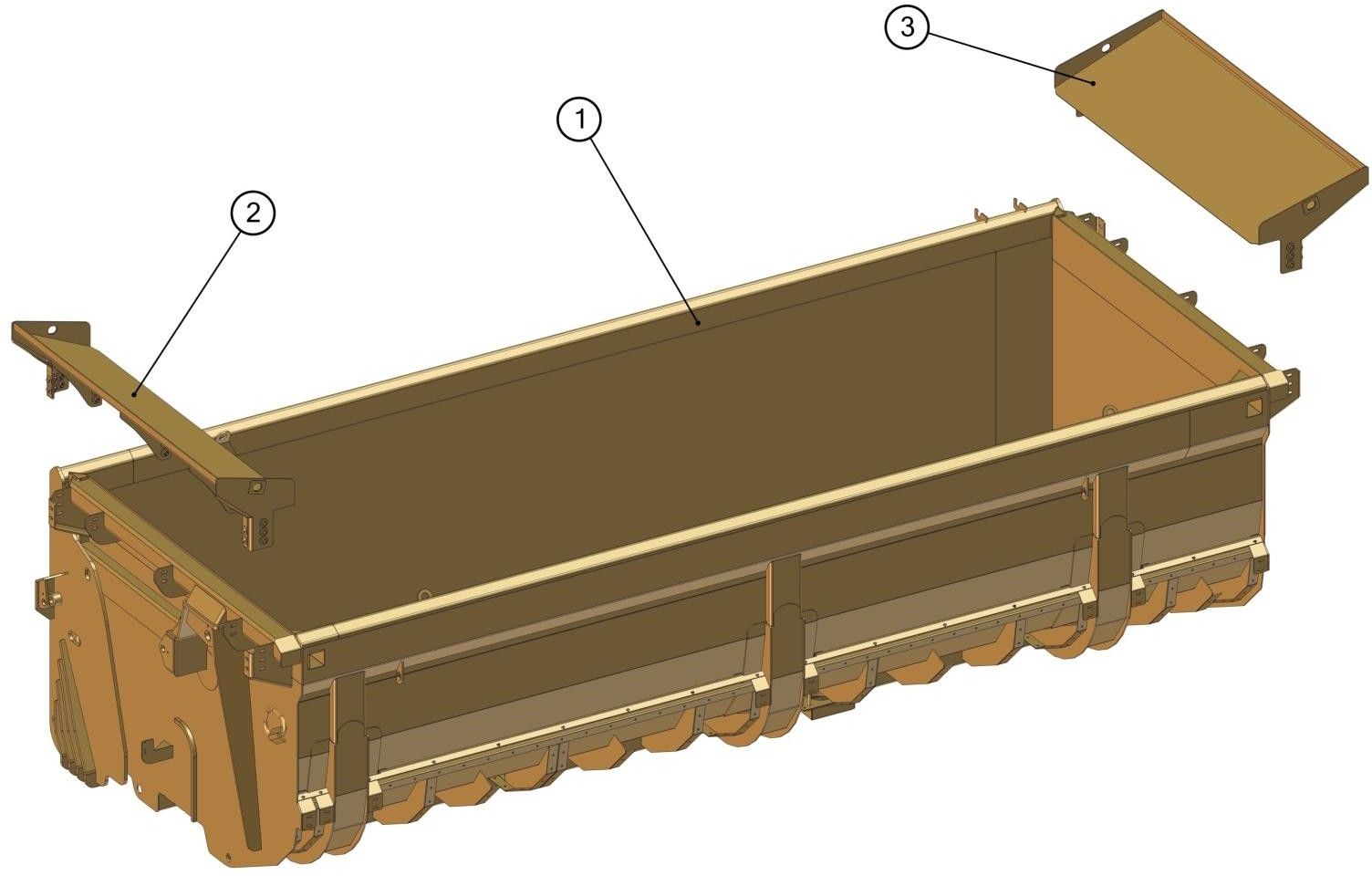

КУЗОВ С НАДРАМНИКОМ.
1
7511-4000030
Кузов
1
2
7511-2801000
Надрамник в сборе
1

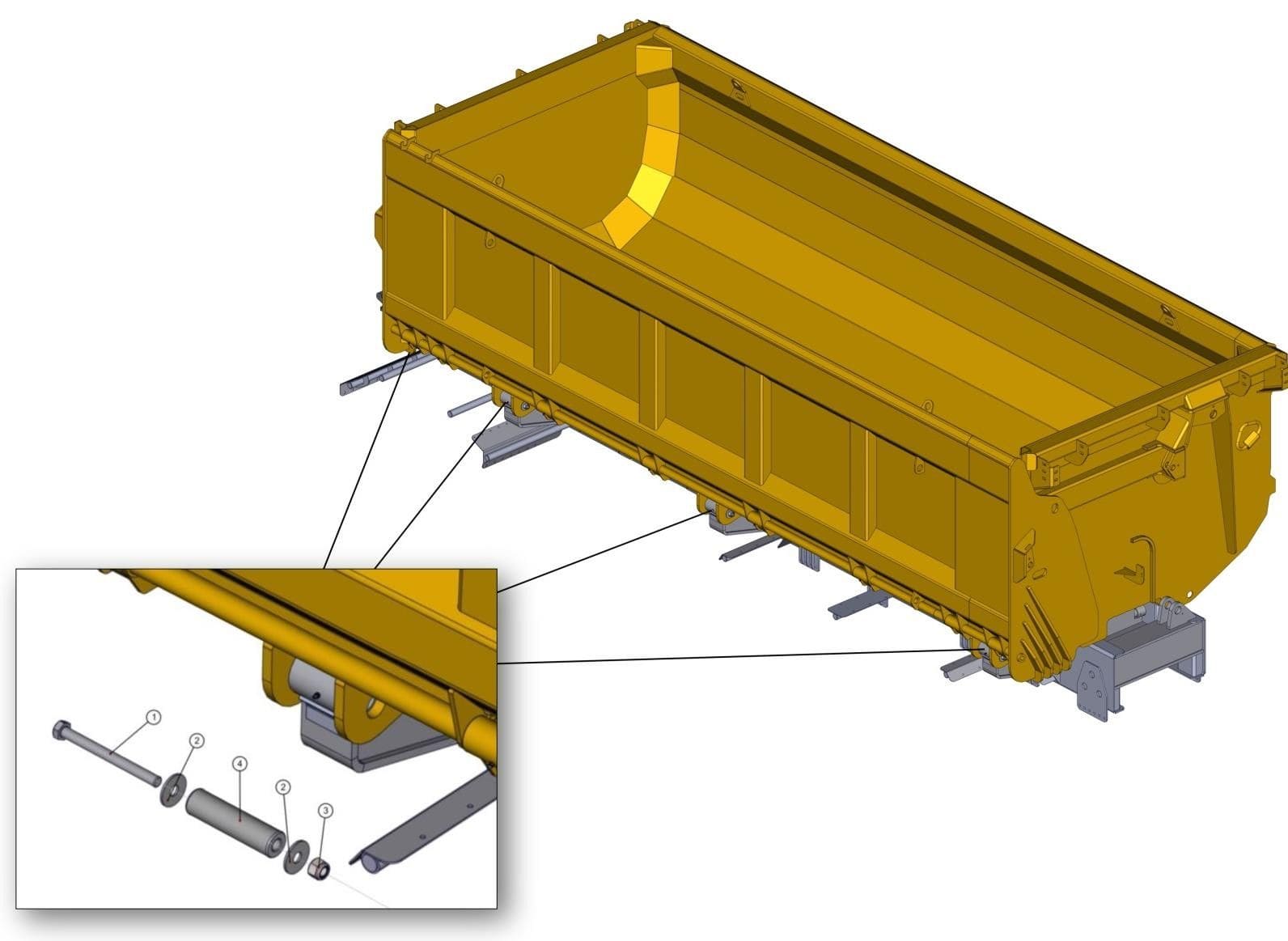

УСТАНОВКА КУЗОВА.
1
95236-4000024
Болт
5
2
1286010024
Шайба увеличенная
10
3
1283001324
Гайка М24
10
4
95236-4000023
Втулка
5
УСТАНОВКА КОЗЫРЬКОВ.
1
7511-4000030
Кузов
1
2
7511-4000090
Козырёк
1
3
7511-4000060
Козырёк
1

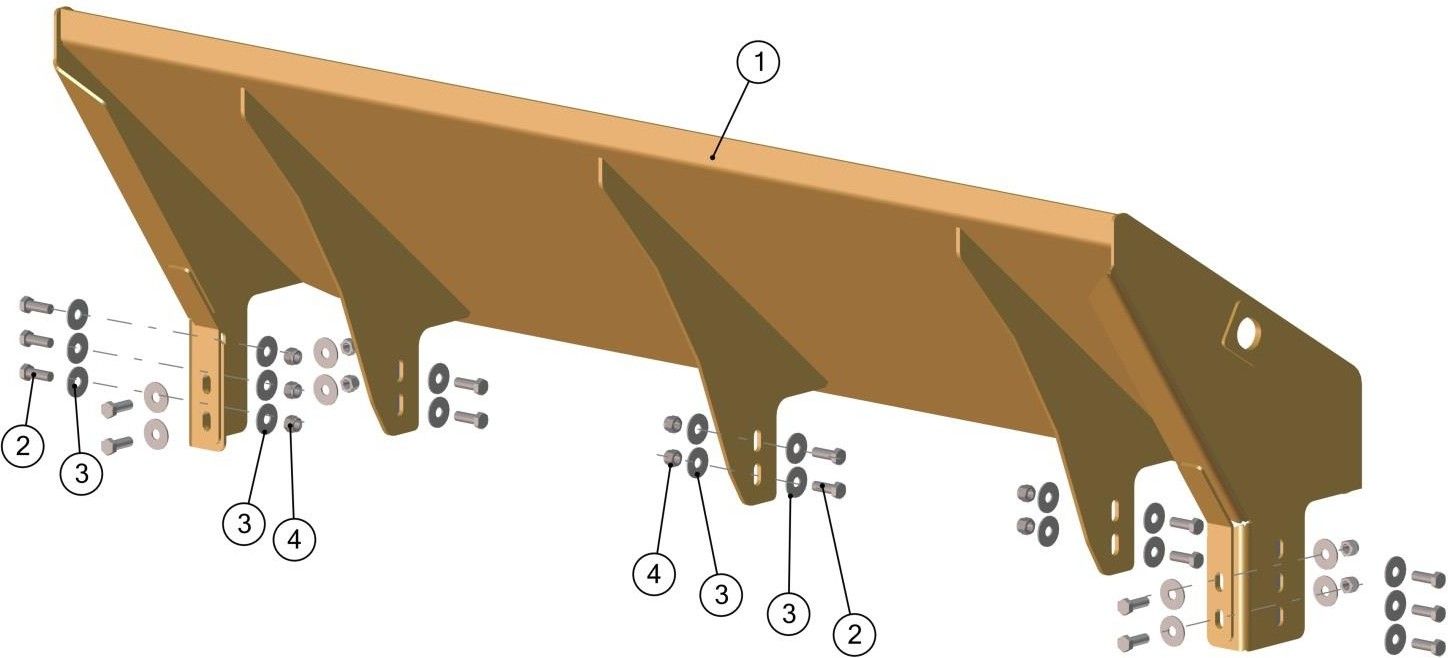

УСТАНОВКА КОЗЫРЬКОВ.
1
7511-4000090 7511-4000060
Козырёк
1
2
1282001645
Болт М16х45
32
3
1286010216
Шайба А16
64
4
1283000116
Гайка М16
32

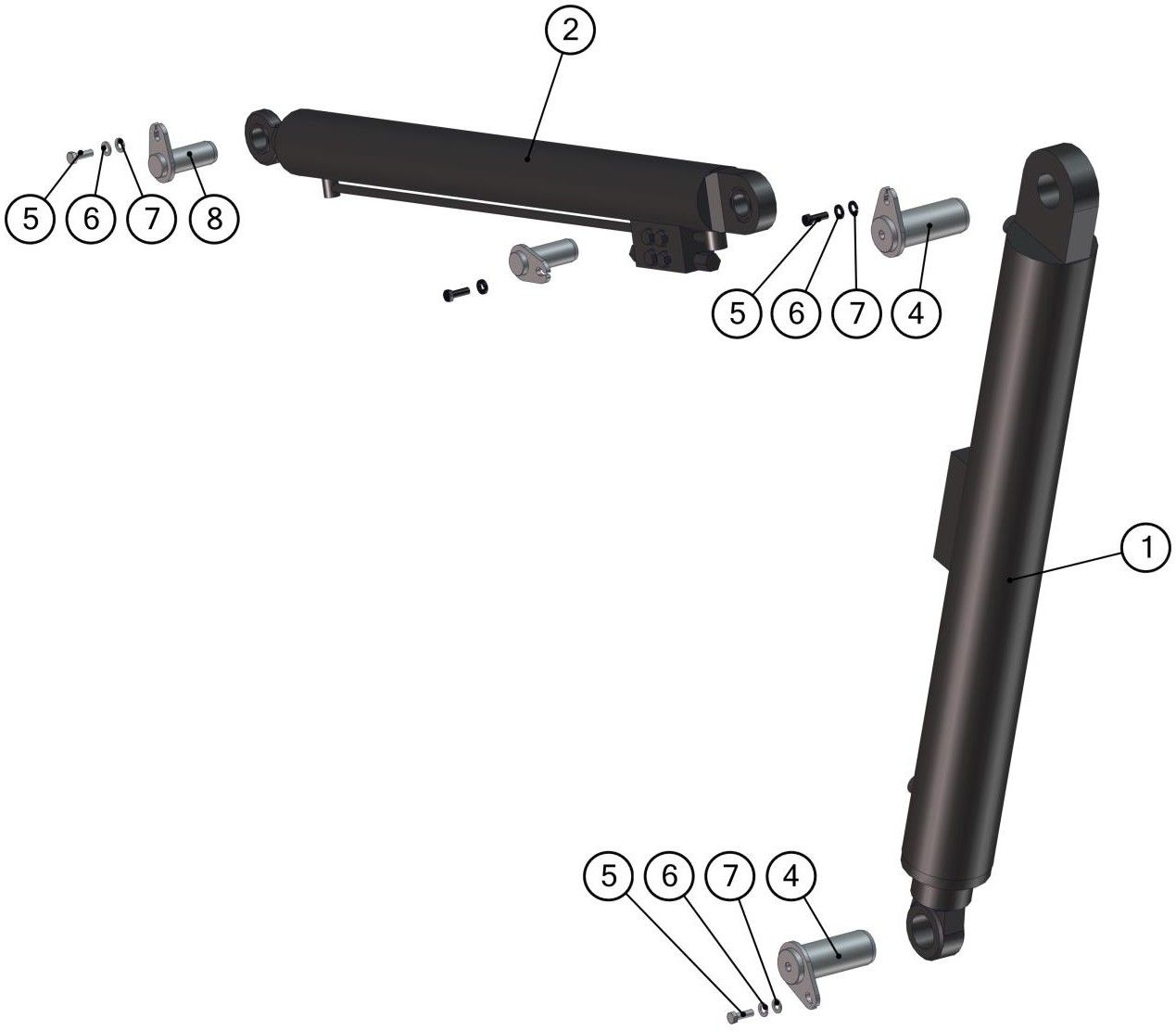

УСТАНОВКА ЦИЛИНДРОВ.
1
1003570021
Гидроцилиндр HSPEN 1351001000, PENTA
2
2
5301350505
Гидроцилиндр DE 1020 90 1 CRN DX (правый)
1
3
5301350509
Гидроцилиндр DE 1020 90 1 CRN SX (левый)
1
4
95236-8600010
Палец
2
5
7511-8600010
Палец
2
6
1282001235
Болт М12х35
4
7
1286000012
Шайба гроверная
4
8
1286010012
Шайба 12
4

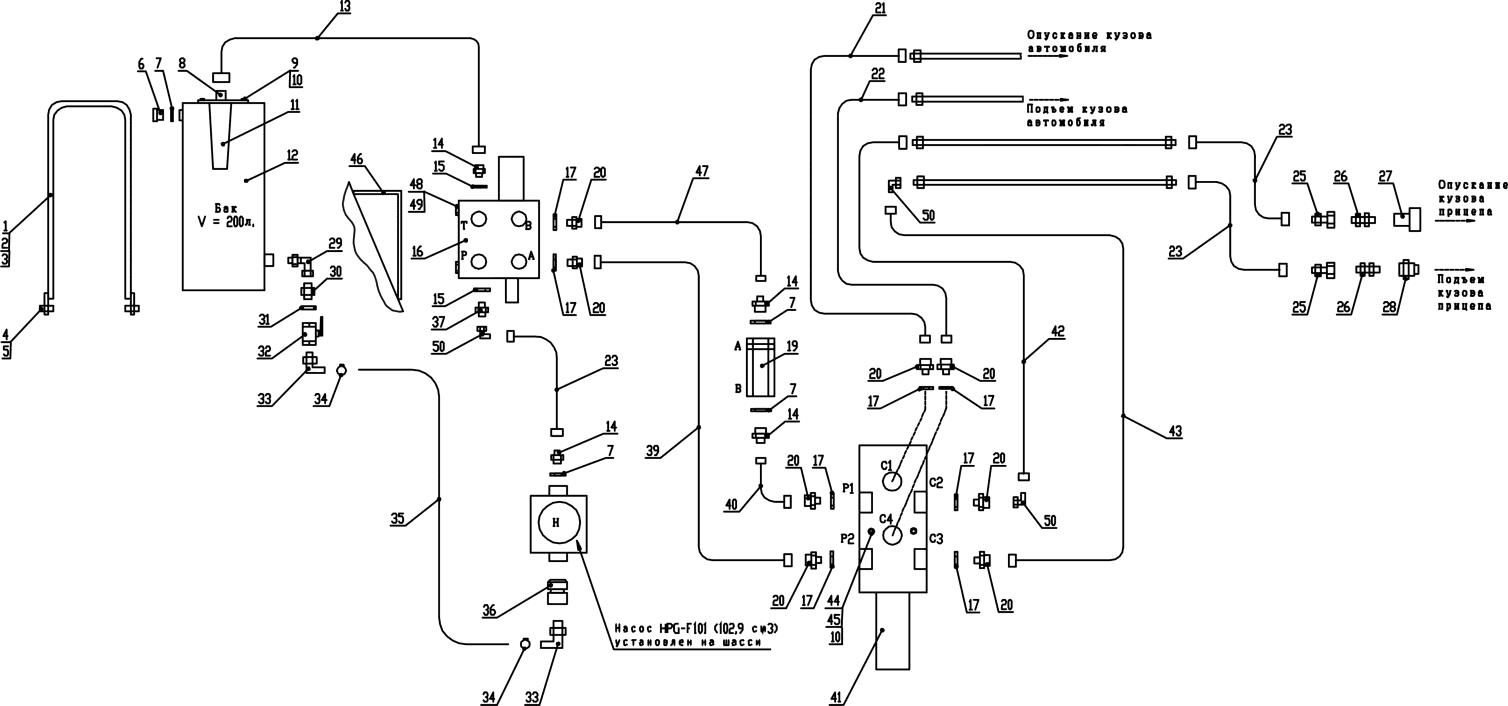

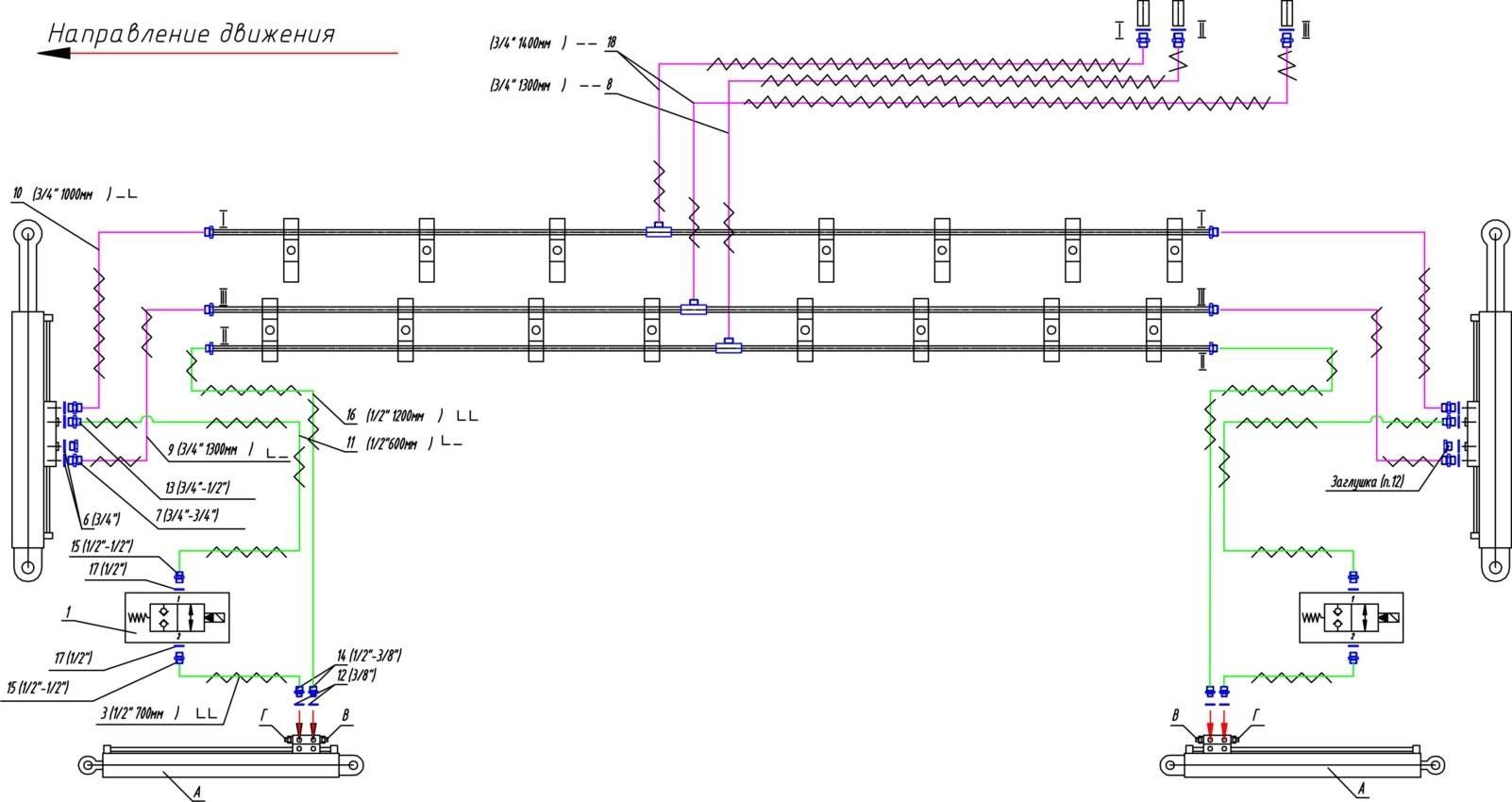

СХЕМА ГИДРАВЛИЧЕСКАЯ АВТОМОБИЛЯ.
1
6428-8600010
Хомут бака масляного (2332901240)
2
2
652803-8602016-11
Накладка резиновая
3
3
652803-8602016-12
Накладка резиновая
2
4
1283000110
Гайка М10
4
5
1286010110
Шайба 10 65Г(нерж.) DIN 127B А2
4
6
45253-8600105
Заглушка G1"
1
7
4599188004
Кольцо с манжетой USIT-R G1" (Т21016)
4
8
6528-8601002
Фланец в сборе
1
9
1282000830
Болт М8-6gх30.88.016 ГОСТ 7805-70
4
10
1286010008
Шайба 8 ГОСТ11371-78 с покрытием
6
11
3781012015
Фильтр масляный для бака 200л, J60200002
1
12
2332901240
Бак масляный 200л. Р324.144.000 "КЗР"
1
13
7511-8601008
Рукав G1"-G1"(90) (Г/Г), L=900мм, 200bar
1
14
2332910123
Переходник G1"M-G3/4"M D406G01000002
3
15
2332910386
Кольцо с манжетой USIT-R G3/4" D619G00341
2
16
5331310101
Гидрораспределитель двухконтурный с
электрогидроуправлением (IPH PV41S0572)
1
17
4599188001
Кольцо с манжетой USIT-R G1/2"
8
18
4516480223
Дроссель одностороннего действия VRF05C (IPH)
1
19
2332910242
Штуцер G1/2"(М)-G3/4"(М), G НВ 08 НВ 12
8
20
7511-8601006
РВД G3/4"-G3/4"(90) L=650мм, 215 bar
1
21
7511-8601006-10
РВД G3/4"-G3/4"(90) L=450мм, 215 bar
1
22
7511-8601006-20
РВД G3/4"-G3/4"(90) L=1400мм, 215 bar
3
23
2332912104
Переходник G1"(F)-G3/4"(М) G AB 16 HB 12
2
24
7511-8600002-10
Переходник 1" NPTF - 1" BSP
3
25
2332910419
БРС G1" 4С-6481 Caterpillar DIXON 8WF8-B (мама)
1
26
2332910420
БРС G1" 4С-6482 Caterpillar DIXON W8F8-B (папа)
1
27
1284000078
Соединение PFN90 BSP 1.1/4" BSP 1.1/4" 308413
1
28
2332910125
Переходник G1 1/4"-G1 1/4"M/M", D405G01140002
1
29
4599188005
Кольцо с манжетой G1 1/4" К-DSZ 20 (Т21020)
1
30
2332910126
Кран G1 1/4"D408G01140001
1
31
2332910128
Переходник G1 1/4"-90 град. D402G01140003
2
32
2332910130
Хомут D622000501
2
33
2332910131
Рукав ф51мм D74000051F001
1.5м
34
7511-8601003
Адаптер
1
35
2332910390
Штуцер BSP (ш) 3/4" BSP (ш) 3/4"
1
36
7511-8601006-30
РВД G3/4"-G3/4"(90) L=760мм, 215 bar
1
37
7511-8601006-40
РВД G3/4"-G3/4"(90) L=320мм, 215 bar
1
38
4573311166
Девертор с электроуправлением
12E6212YD24Z5L24V (IPH)
1
39
7511-8601006-50
РВД G3/4"-G3/4"(90) L=500мм, 215 bar
1
40
7511-8601006-60
РВД G3/4"-G3/4"(90) L=400мм, 215 bar
1
41
2332910158
Болт М8х80 D603M0008G002
2
42
1280362908
Гайка М8 самостопорящ. кл.пр. 8 с покрытием
2
43
7511-1201010
Кронштейн трубы глушителя
1
44
7511-8601012
РВД G3/4"-G3/4" (Г/Г) L=300мм, 200 bar
1
45
1282000818
Болт М8-6gх20.88.016 ГОСТ 7805-70
4
46
1286020108
Шайба 8 увеличенная DIN9021, ГОСТ 6958-78 с
покрытием
4
47
4524140235
Адаптер 90 Ш-Г BSP (60) 3/4" (S119312)
3
48
0254110005
Масло Shell Tellus S4 VX32
209
49
1282000620
Болт М6-6gх20.88.016 ГОСТ 7805-70
1
50
5320110552
Хомут Рубер 32/15
1
51
7511-8602013
Кронштейн
1
52
1283000106
Гайка М6 самоконтрящаяся с покрытием
1
53
ПТ4-8600099
Гайка 1"
2
54
2332940001
Фом-лента
0,6м
55
1283000223
Колпак пылезащитный 9U-5084 Caterpillar DIXON
W8DC ( для БРС G1" 4С-6481 мама)
1
56
1283000226
Колпак пылезащитный 9U-5086 Caterpillar DIXON
8WDP ( для БРС G1" 4С-6482 папа)
1
57
1242000011
Спираль защитная GS3227 "CAMOZZI" (защитная
лента D=32/D=27)
4м
58
1040003905
Лента ЛСТ20
14м

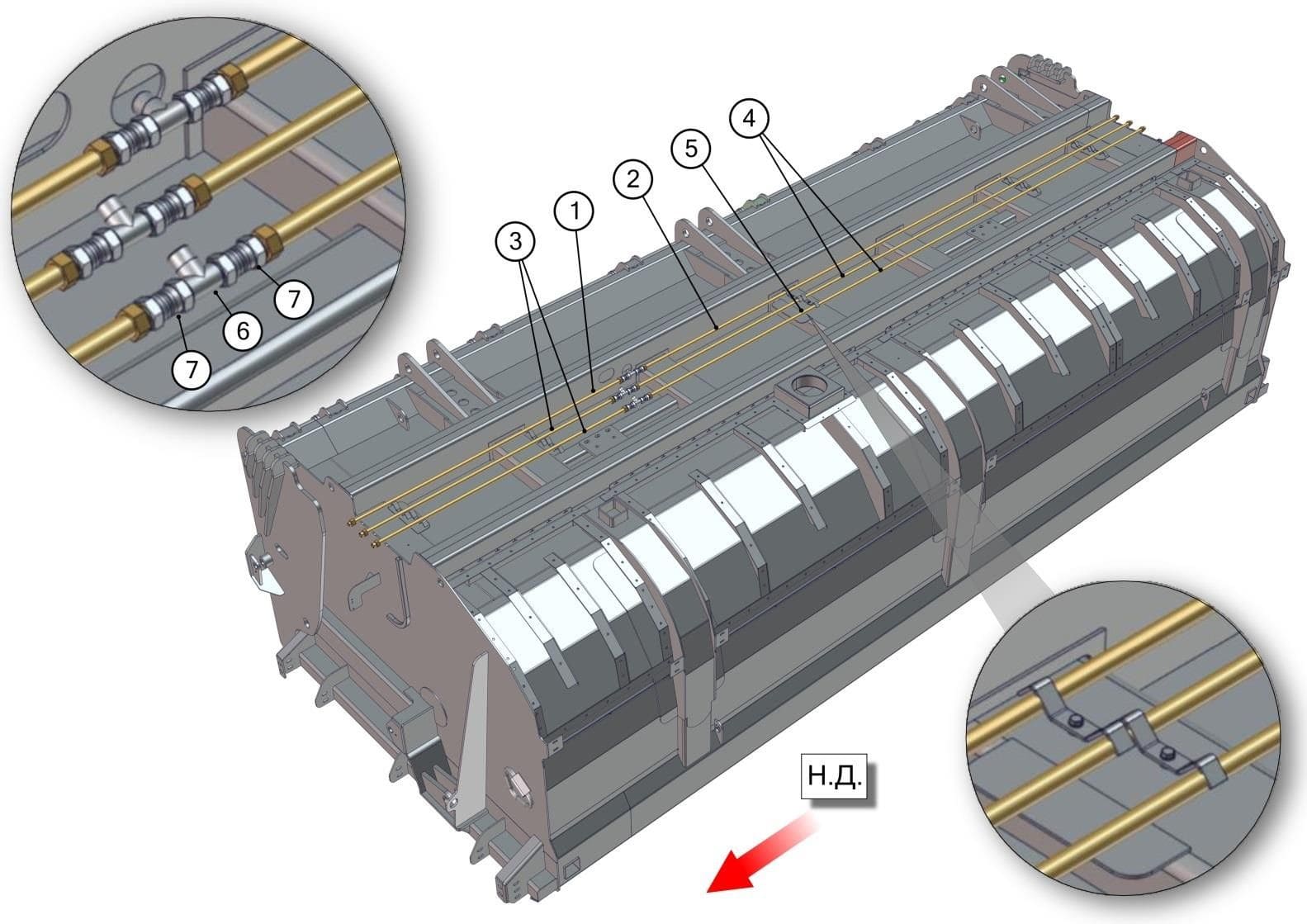

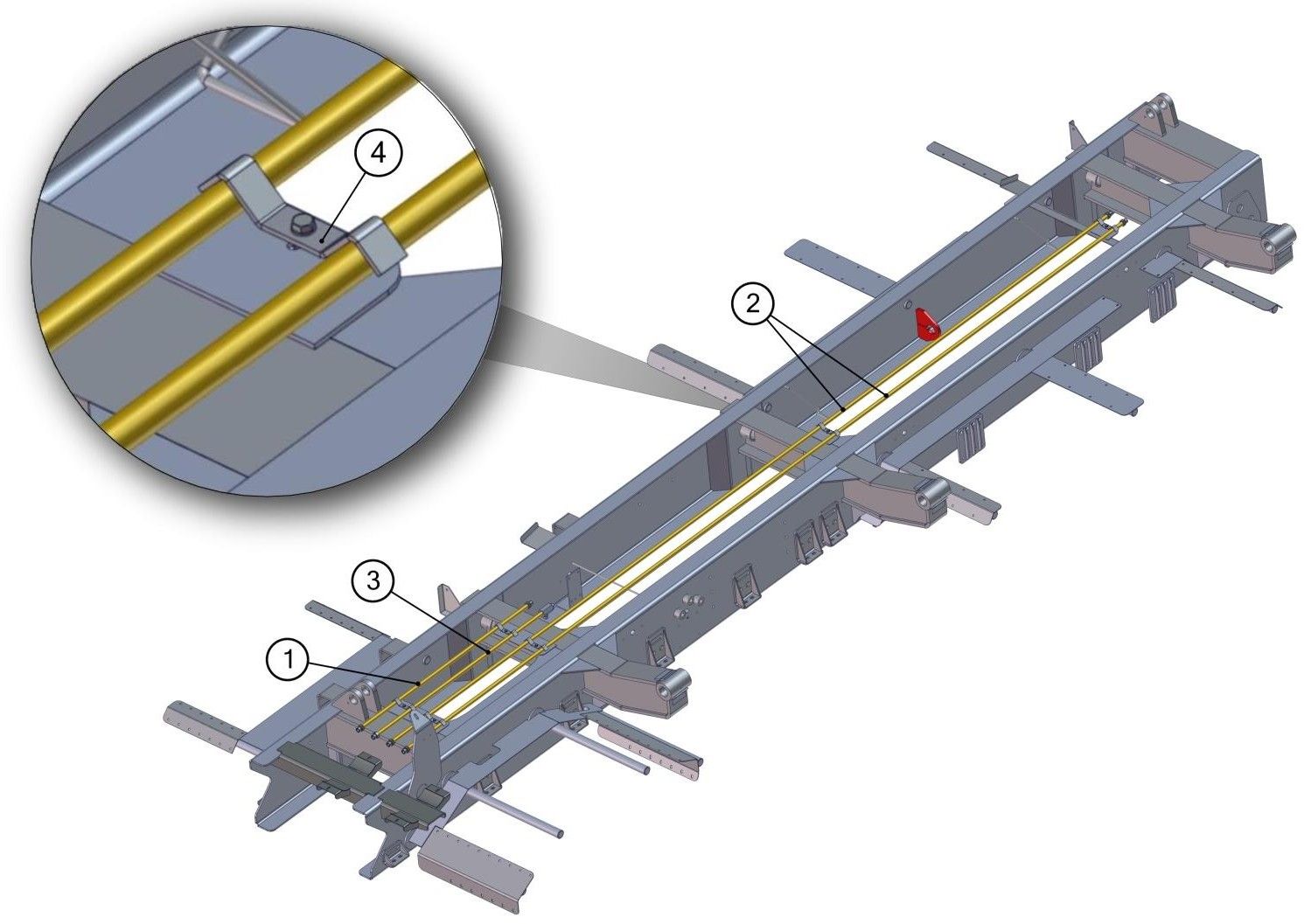

УСТАНОВКА ТРУБ НА КУЗОВ.
1
7511-8620110
Труба в сборе G1/2 - G3/4 L=1855мм
1
2
7511-8620120
Труба в сборе G1/2 - G3/4 L=4355мм
1
3
7511-8620130
Труба в сборе G3/4 - G3/4 L=1705мм
2
4
7511-8620140
Труба в сборе G3/4 - G3/4 L=4505мм
2
5
95236-8600070-10
Комплект крепления трубы ф25мм
14
УСТАНОВКА ГИДРОПРИВОДА НА КУЗОВ.
1
4512935063
Клапан электромагнитный B12S-2L-4B-S KIT,
нормально закрытый, G1/2", 24В
2
2
857951-8609130
Рукав 1/2(90)-1/2(90) L=700мм, 200bar
2
3
3491522009
Лента спиральная ЛСТ-12
5м
4
1040003905
Лента ЛСТ20
8м
5
2332910182
Шайба медная G3/4" D616G00341, Penta
11
6
2332910390
Штуцер BSP (ш) 3/4" BSP (ш) 3/4" (А101012)
7
7
857951-8609210-03
Рукав 3/4-3/4 L=1300мм, 200 bar
1
8
857951-8609220-04
Рукав 3/4-3/4(90) L=1300мм, 200 bar
2
9
95406-8609220-01
Рукав 3/4-3/4(90) L=1000мм, 200 bar
2
10
857951-8609120
Рукав 1/2 - 1/2(90) L=600мм, 200bar
2
11
2332910228
Кольцо медное GR 17-23-2 Hansa-FIex
4
12
2332910242
Штуцер G1/2"(М)-G3/4"(М), G НВ 08 НВ 12
"Hansa-Flex" (А10200812)
2
13
2332910240
Штуцер G3/8"(М)-G1/2"(М), G НВ 06 НВ 08
"Hansa-Flex" (А10200608)
4
14
2332910243
Штуцер G1/2"(М)-G1/2"(М), G HB 08 (А101008)
4
15
857951-8609130-01
Рукав 1/2(90)-1/2(90) L=1200мм, 200bar
2
16
2332910227
Кольцо медное GR 21-27-2 Hansa-FIex
4
17
857951-8609210-04
Рукав 3/4-3/4 L=1400мм, 200 bar
2
18
1282000855
Болт М8-6gх55.88.016 ГОСТ 7805-70
4
19
1283000008
Гайка М8 класс прочности 8.8, ГОСТ 5915-70 с
покрытием
4
20
1286010008
Шайба 8 ГОСТ11371-78 с покрытием
8
21
2541000009
Уплотнитель для окантовки двери 45253-
6400001
1.2м
УСТАНОВКА ТРУБ НА НАДРАМНИК.
1
7511-8620110
Труба в сборе G1/2 - G3/4 L=1855мм
1
2
7511-8620120
Труба в сборе G1/2 - G3/4 L=4355мм
2
3
7511-8620130
Труба в сборе G3/4 - G3/4 L=1705мм
1
4
95236-8600070-10
Комплект крепления трубы ф25мм
14

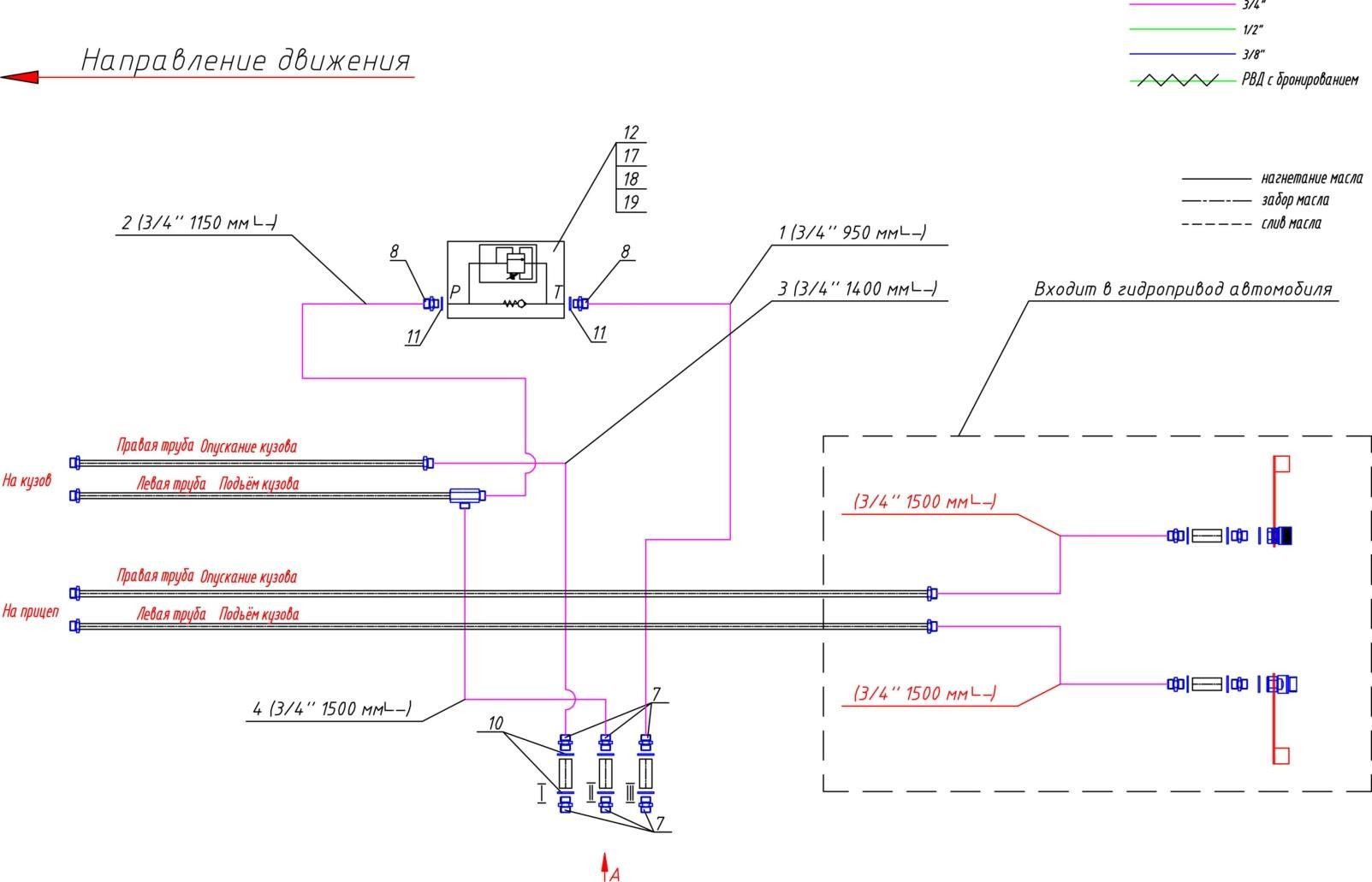

УСТАНОВКА ГИДРОПРИВОДА НА НАДРАМНИК.
1
7511-8609220
Рукав (мс) 3/4-3/4 (90) L=950мм, 200 bar
1
2
7511-8609220-01
Рукав (мс) 3/4-3/4 (90) L=1150мм, 200 bar
1
3
7511-8609220-02
Рукав (мс) 3/4-3/4 (90) L=1400мм, 200 bar
1
4
7511-8609220-03
Рукав (мс) 3/4-3/4 (90) L=1500мм, 200 bar
1
5
2332910390
Штуцер BSP (ш) 3/4" BSP (ш) 3/4"
(А101012)
10
6
2332910242
Штуцер G1/2"(М)-G3/4"(М), G НВ 08 НВ 12
"Hansa-Flex" (А10200812)
2
7
2332910386
Кольцо с манжетой USIT-R G3/4"
D619G00341 (Т21012)
6
8
2332910227
Кольцо медное GR 21-27-2
2
9
4512935061
Клапан обратного давления послед-ный
VS35-03-B-3APP (D808G01201),
1
10
1282000855
Болт М8-6gх55.88.016 ГОСТ 7805-70
2
11
1280362908
Гайка М8 самостопорящ. кл.пр. 8 с
покрытием
2
12
1286010008
Шайба 8 ГОСТ11371-78 с покрытием
4
13
1040003905
Лента ЛСТ20
10м
14
4598700047
Хомут АВА 44-56/12(40-60)
10
УСТАНОВКА НАДРАМНИККА.
1
7511-2801000
Надрамник в сборе
1
2
1243000215
Пружина сжатия
20
3
7511-2701001
Шайба пружины
40
4
1282024166
Болт М14х70
18
5
1282024156
Болт М14х55
62
6
1283001415
Гайка М14х1,5
102
7
1283000114
Гайка М14 самост.
18
8
1286010014
Шайба 14
124
9
1282001497
Болт М14х6gx
20
10
7511-2700001
Втулка
8
11
1282001651
Болт М16х55
8
12
1283001608
Гайка М16 самоконтр.
8
13
1286010016
Шайба 16
16

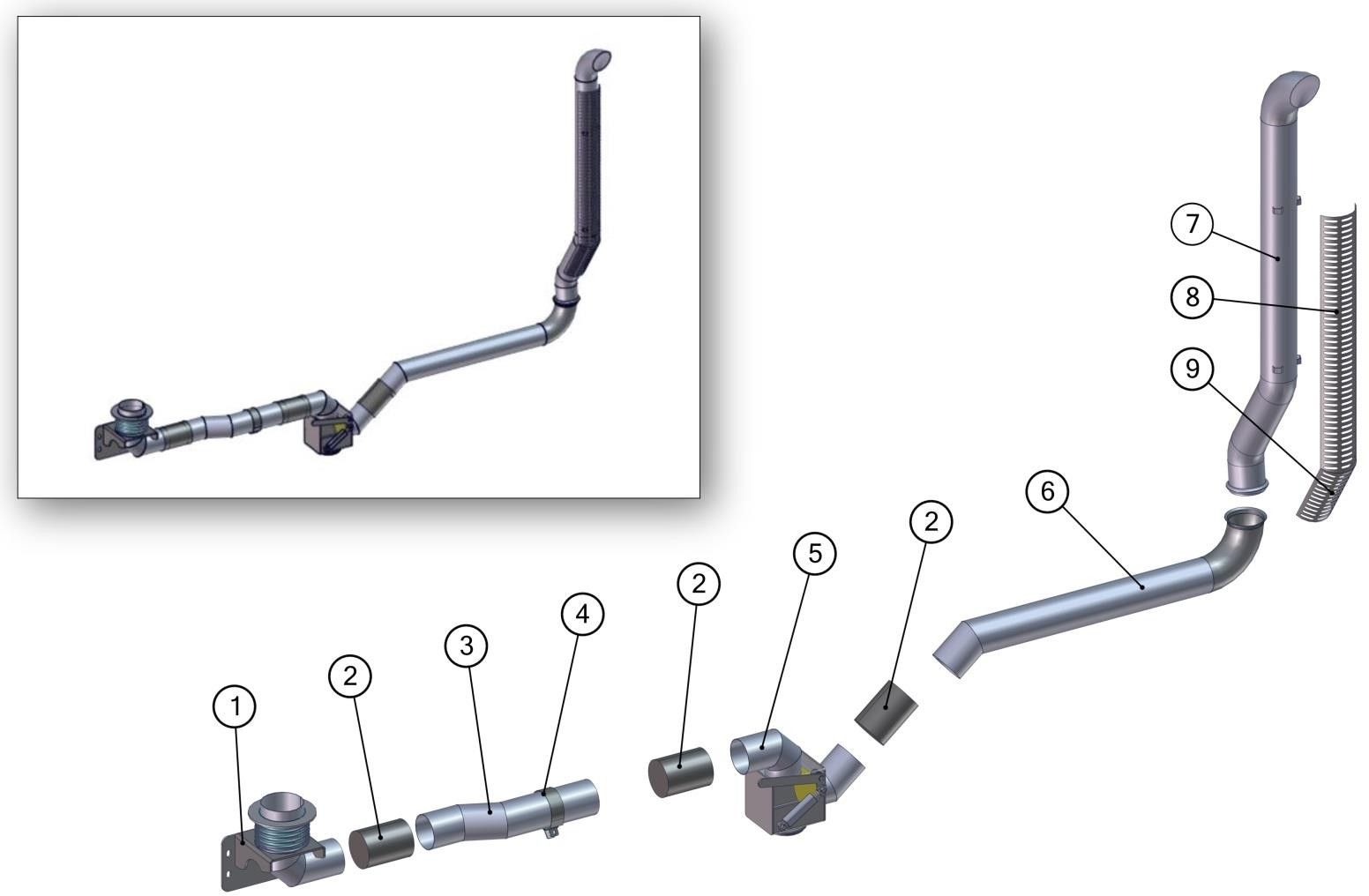

УСТАНОВКА СИСТЕМЫ ВЫПУСКА ОТРАБОТАННЫХ ГАЗОВ СПОДОГРЕВОМ КУЗОВА.
1
7511-1205050
Патрубок в сборе
1
2
7511-1201077
Гофра L=200мм
3
3
7511-1201100
Труба
1
4
7511-1007015
Хомут
3
5
7511-1201050
Переключатель выхлопа кузов-глушитель
1
6
7511-1201090
Труба
1
7
7511-1201016СХ
Доработка кронштейна трубы
1

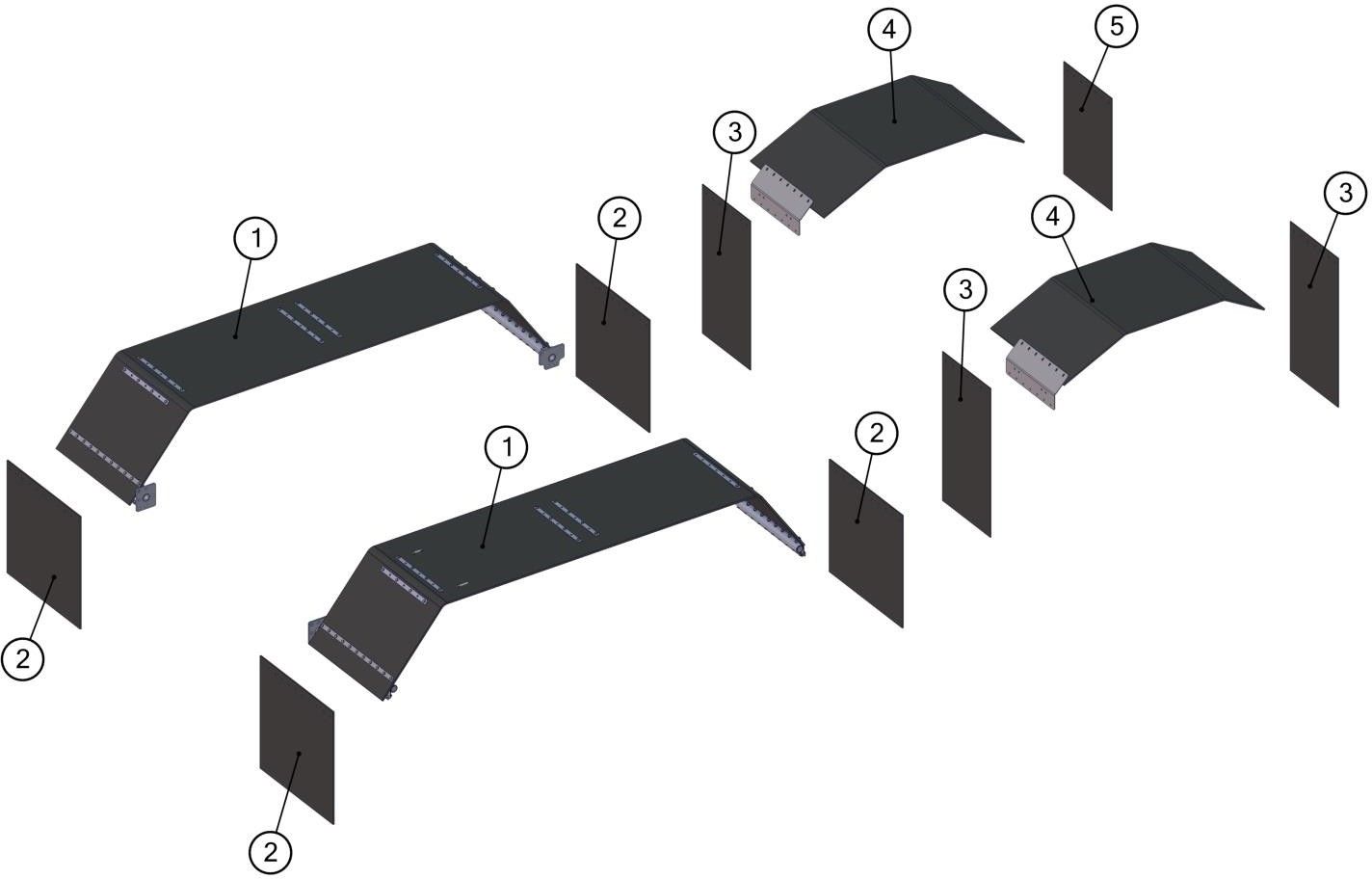

КРЫЛЬЯ.
1
7511-3101002
Крыло
2
2
7511-3101001
Крыло
2
3
9523-3101009-03
Крыло
3
4
7511-3101002-01
Крыло
2
5
9523-3101008-04
Крыло
1
