ПОЛУПРИЦЕП - МОДЕЛИ 85799-0000010
Запчасти более ранних моделей «ТОНАР» смотрите в архиве запчастей

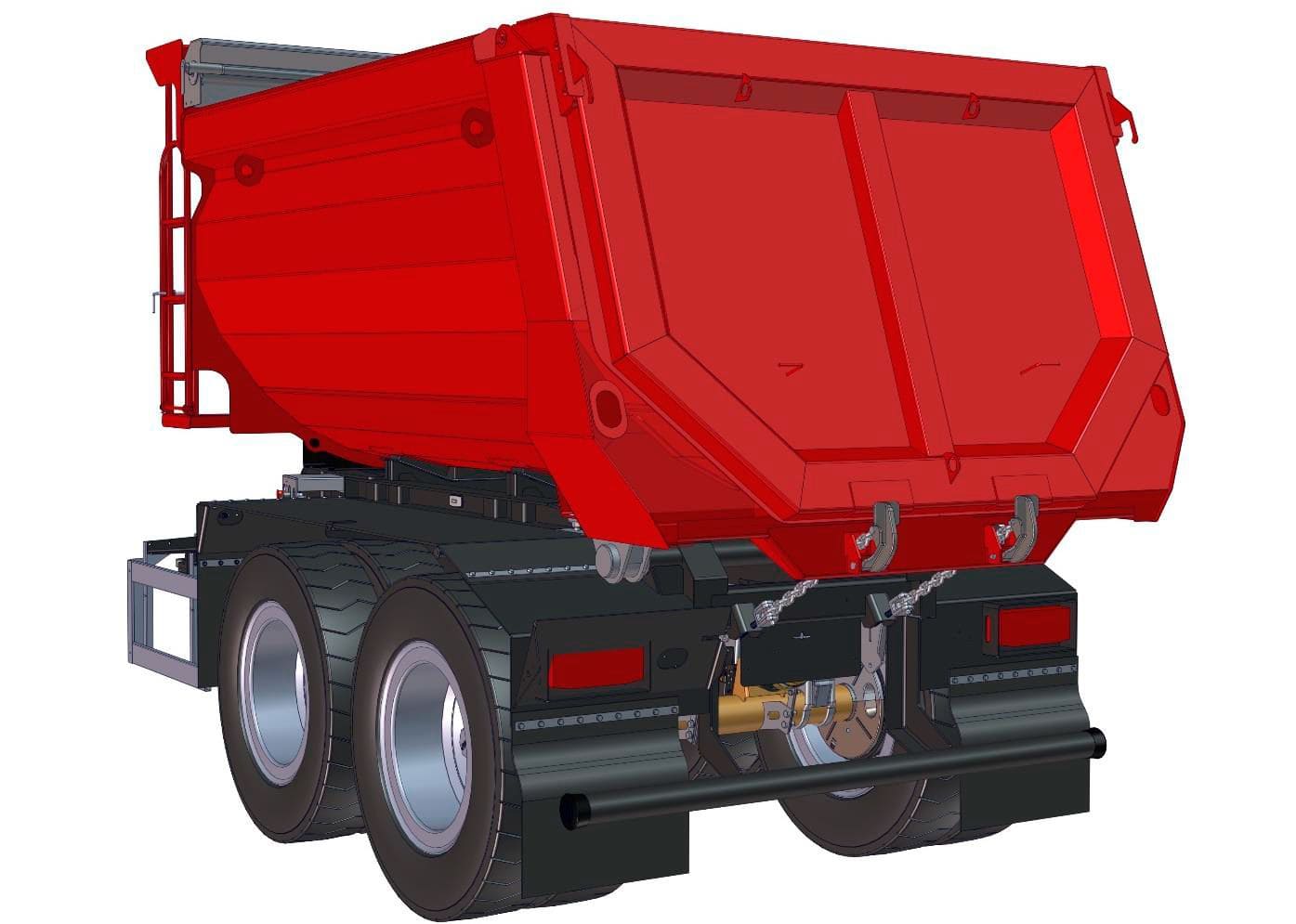

ОБЩИЙ ВИД

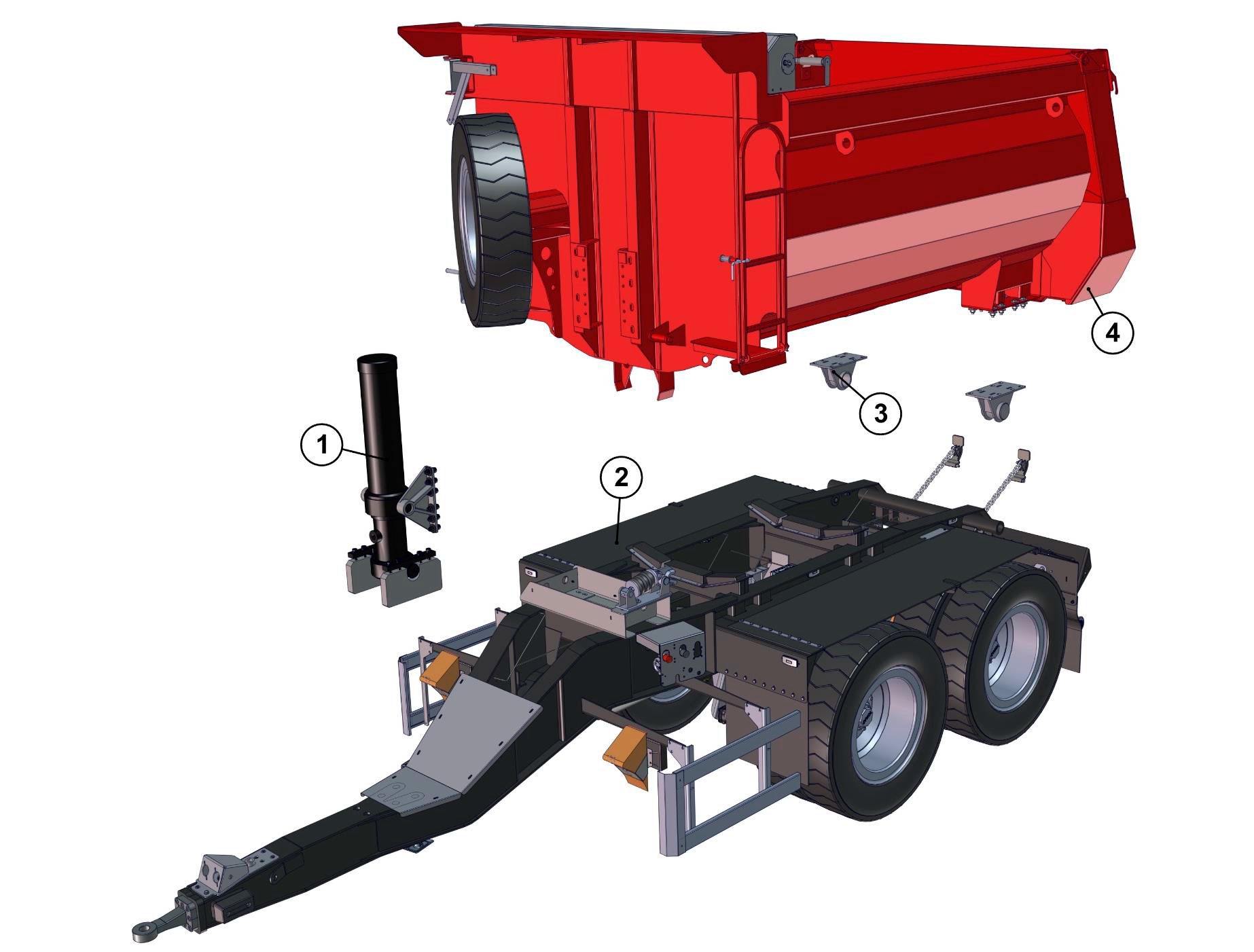

КУЗОВ И ШАССИ
1
*
Гидроцилиндр в сборе
1
2
85799-0001010
Шасси прицепа
1
3
9523-4002100
Опора кузова
2
4
85799-4000030
Кузов
1

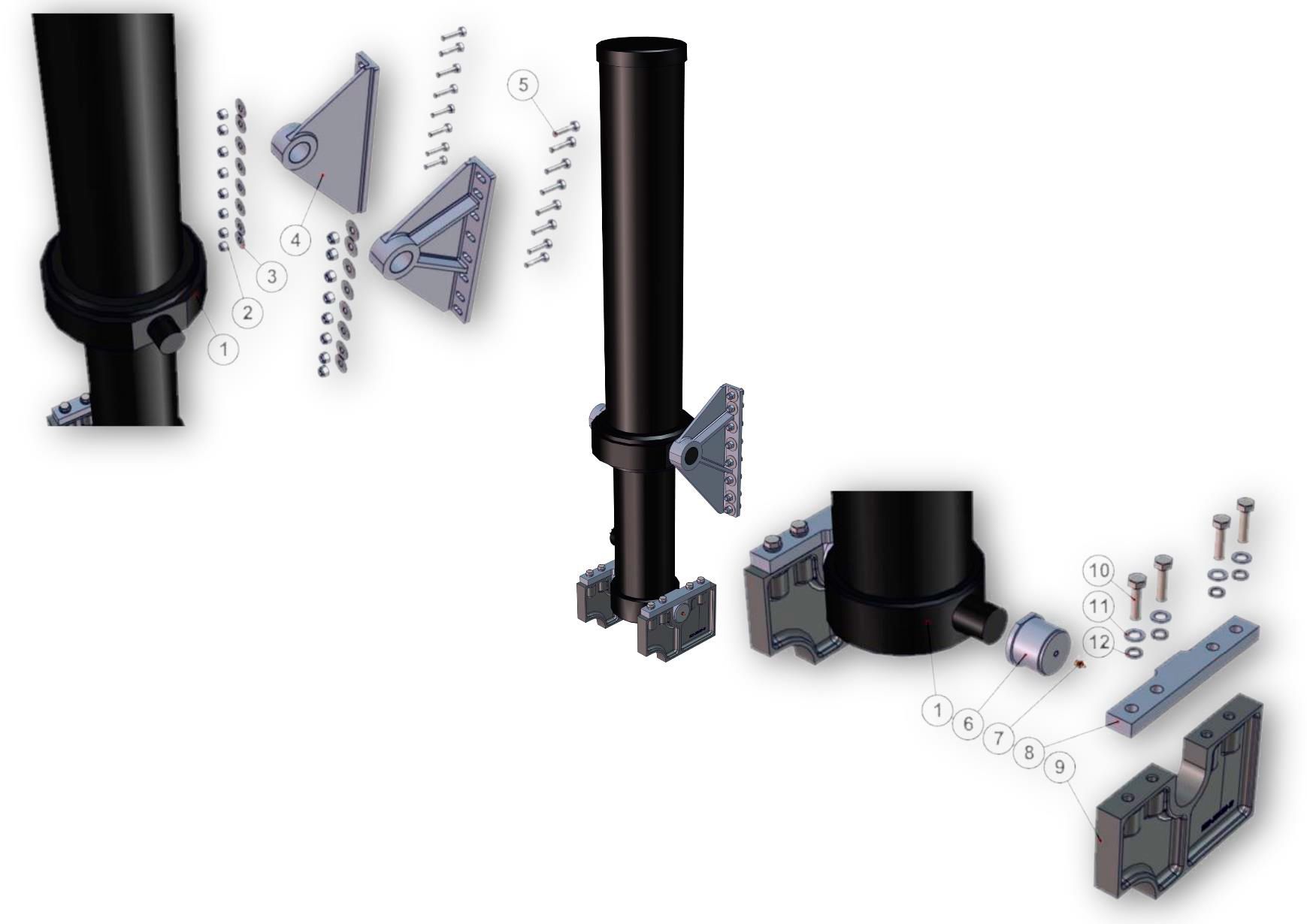

ГИДРОЦИЛИНДР В СБОРЕ
1
1003570236
Гидроцилиндр HFC 2600 129 3, Penta
1
2
1283000116
Гайка М16 самостопорящаяся с покрытием кл. прочн.8
16
3
1286010216
Шайба А16, ГОСТ6958-78 с покрытием
16
4
95231-8603091-10 95231-8603091-11
Кронштейн цилиндра верхний
2
5
1282001660
Болт М16х60 класс прочности 8.8 ГОСТ 7805-70 с покрытием
16
6
9523-8600002
Втулка
2
7
2640200000
Масленка 1.2.Ц6.ХР ГОСТ 19853-74
2
8
9523-8600001
Пластина крепления цилиндра
2
9
9523-2814109-10
Кронштейн гидроцилиндра
2
10
1282001651
Болт М16х55 ГОСТ 7805-70 класс прочности 10.9 с покрытием
8
11
1286010016
Шайба 16 ГОСТ11371-78 с покрытием
8
12
1286020116
Шайба 16Т ГОСТ 6402-70 с покрытием
8

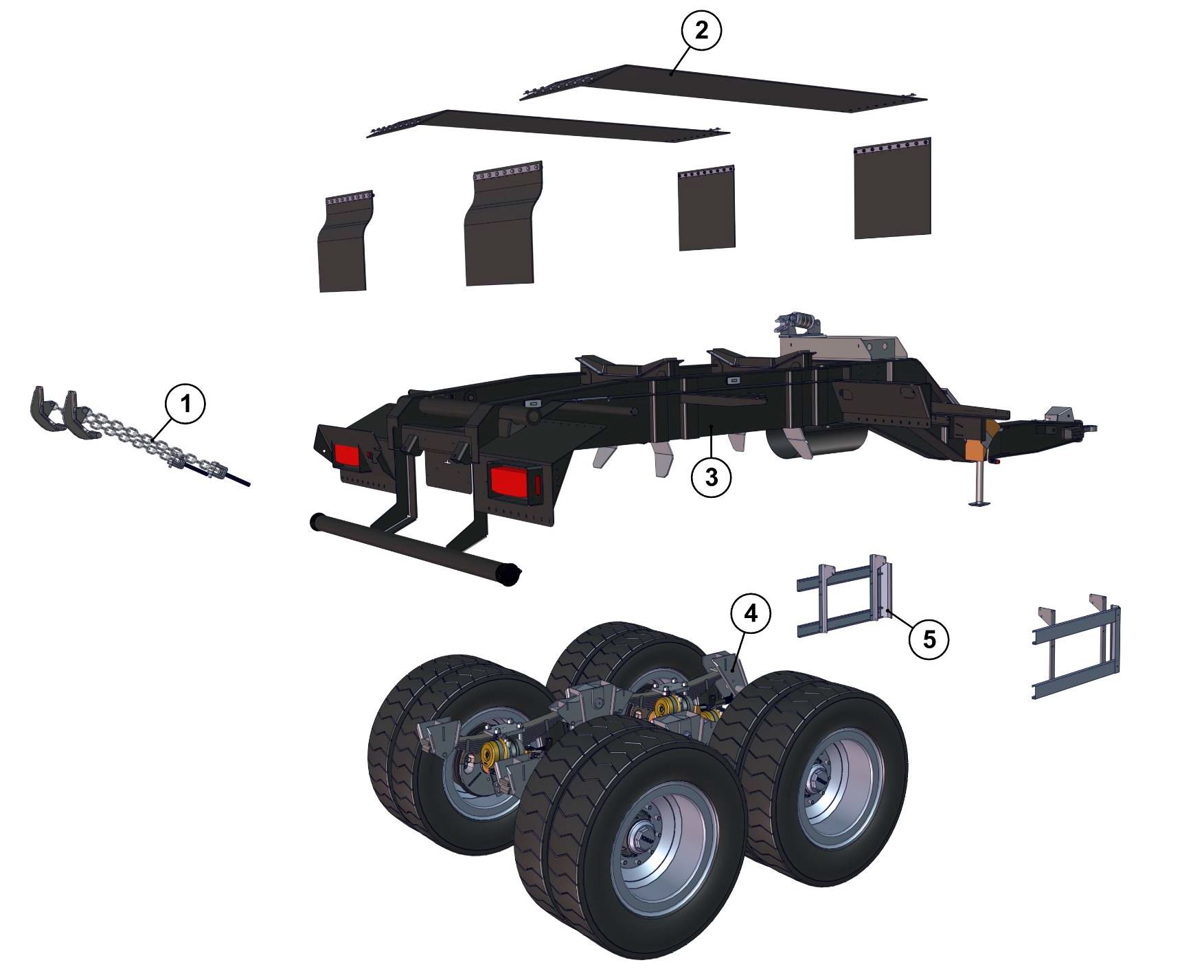

ШАССИ ПОЛУПРИЦЕПА
1
*
Механизм запирания заднего борт
2
2
85799-3101000
Установка крыльев
1
3
85799-2801000
Рама
1
4
*
Подвеска
1
5
974629-2820100
Установка боковых защитных устройств
1

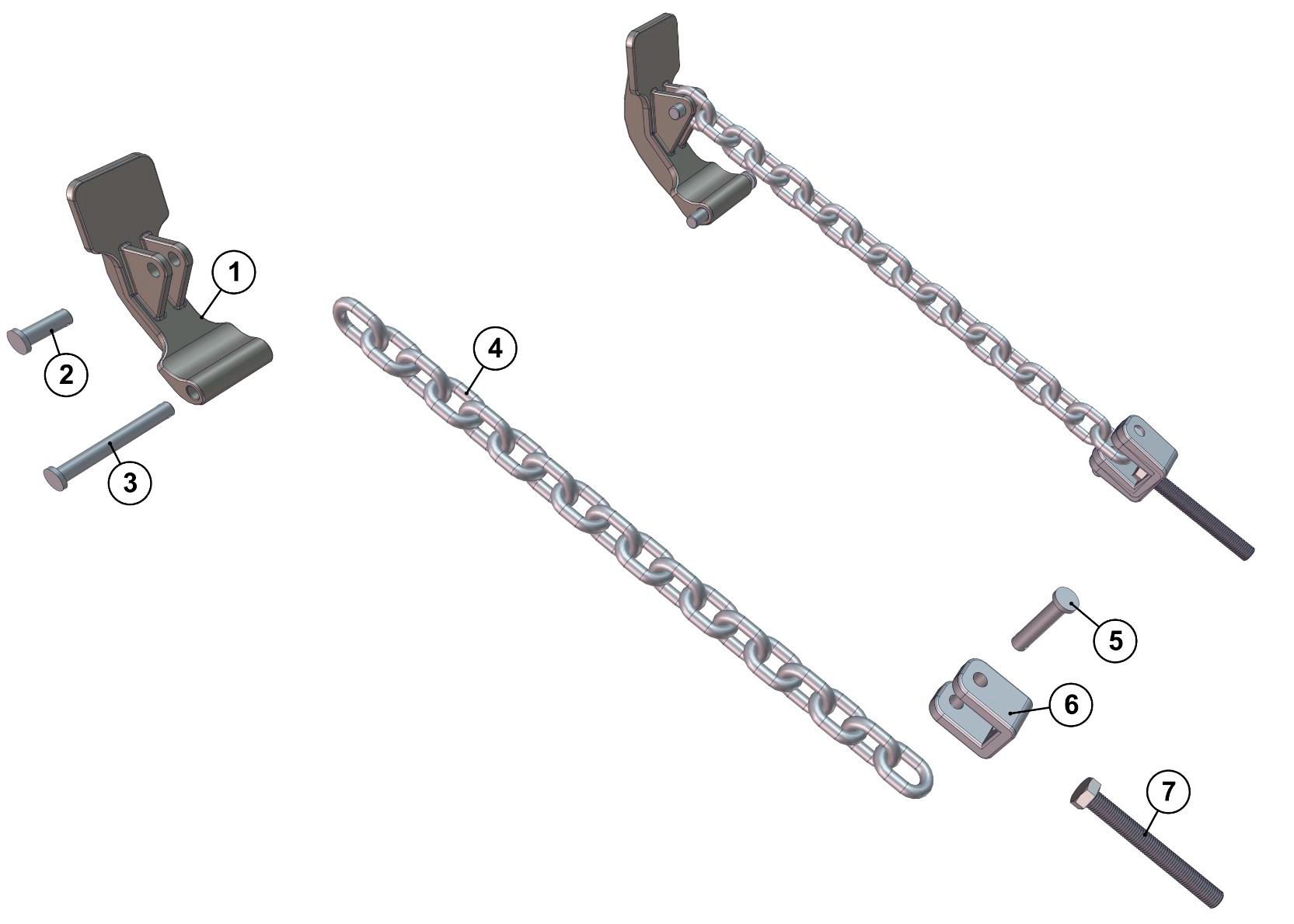

МЕХАНИЗМ ЗАПИРАНИЯ ЗАДНЕГО БОРТА
1
2312521260
Фиксатор 4525-6300009-10 (вх. в к-т н/н 2312521271К)
2
2
2312521265
Палец ф16 4525-6300016-10 (вх. в к-т н/н 2312521271К)
2
3
2312521263
Палец ф16 4525-6300015-10 (вх. в к-т н/н 2312521271К)
2
4
85792-6300030
Цепь ф13х39
2
5
2312521264
Палец ф16 4525-6300018-10 (вх. в к-т н/н 2312521271К)
2
6
2312521261
Проушина 4525-6300008 (вх. в к-т н/н 2312521271К)
2
7
2312521266
Болт М20х160, класс проч.8.8, DIN933 с покрытием (с полной резьбой (вх. в к-т н/н 2312521271К))
2
УСТАНОВКА КРЫЛЬЕВ
1
974618-3105005
Брызговик передний
2
2
85799-3101005
Крыло
2
3
974618-3105005
Брызговик передний
2

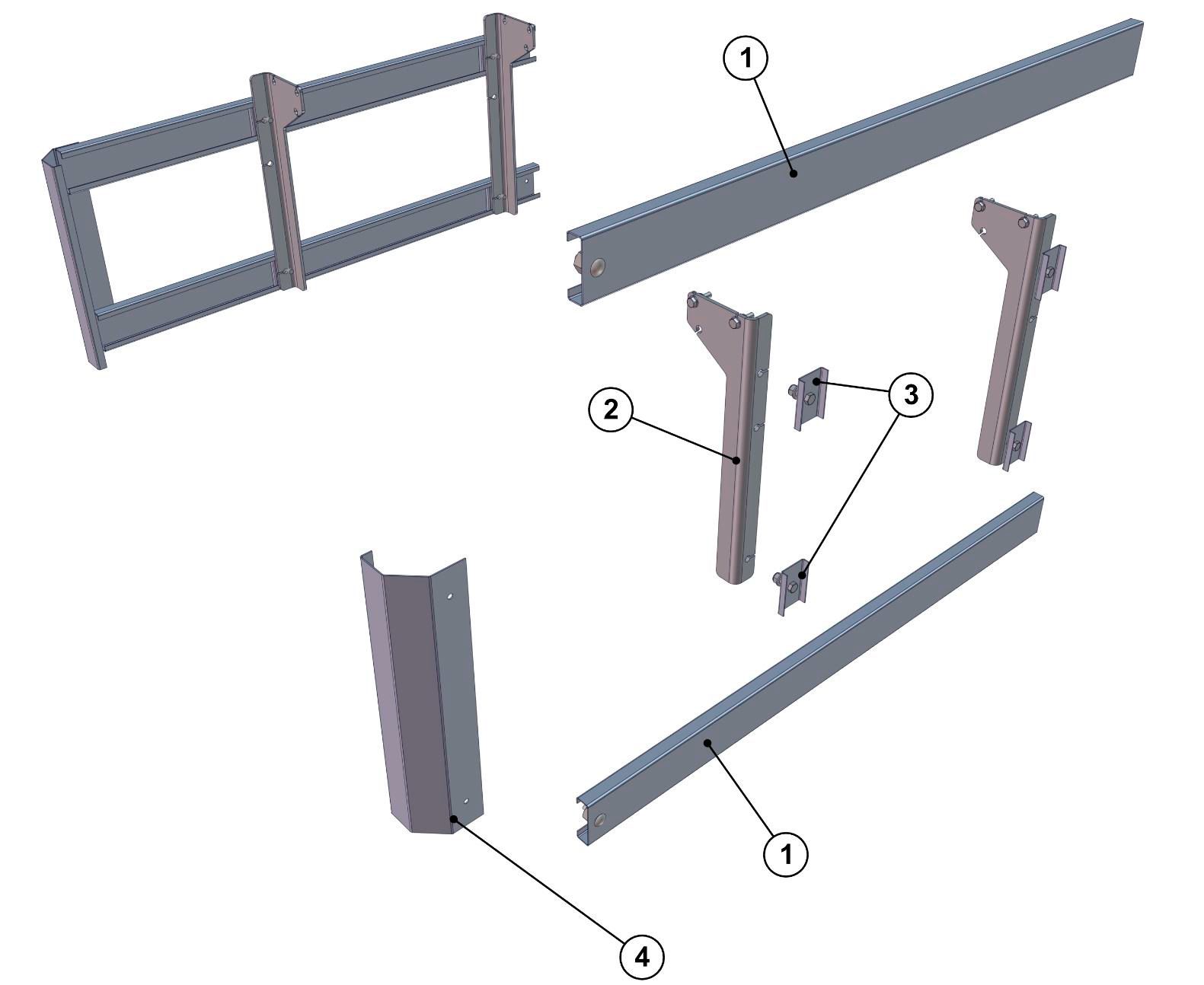

УСТАНОВКА БОКОВЫХ ЗАЩИТНЫХ УСТРОЙСТВ
1
9746-2820153-14
Балка продольная
4
2
9746-2820125
Кронштейн
4
3
9746-2820042
Прижим
4
4
9746-2820005
Законцовка
2

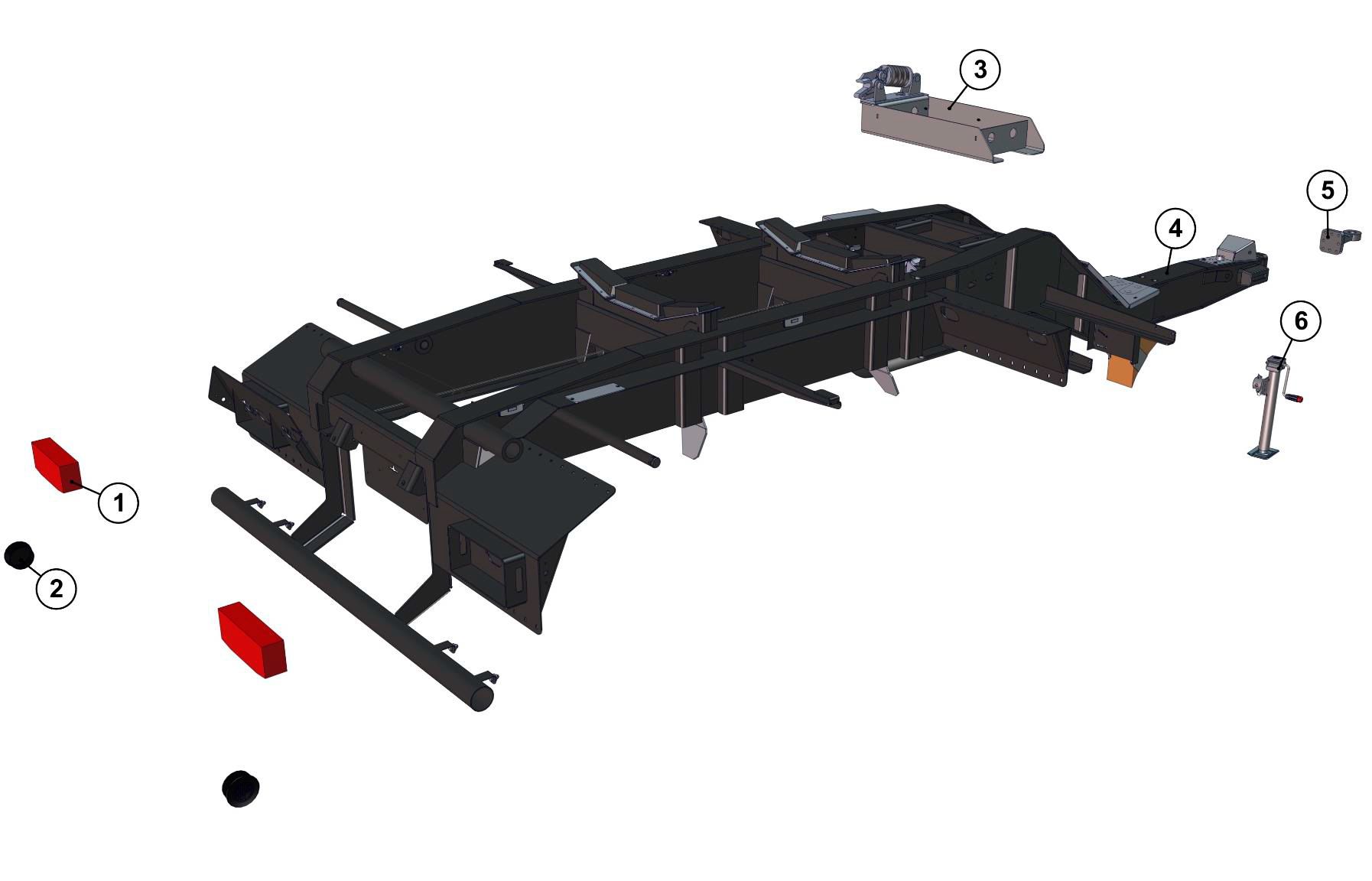

РАМА
1
4573600576; 4573600577
Фонарь габаритный ФГ 00Л-01 (разъем АМР 282080-1левый)
Фонарь габаритный ФГ 00П-01 (разъем АМР 282080-1правый)
1
1
2
4591254376
Заглушка 9746-2804002
2
3
85799-4000100
Установка замка кузова
1
4
*
Каркас рамы
1
5
4591254206
Петля тяговая 57244 с тягов. усил.DC 135 КН, V72,5 КН, ф отв.50мм, М16 с крепежом
1
6
4585272332
Устройство опорное SIMOL LT3153
1

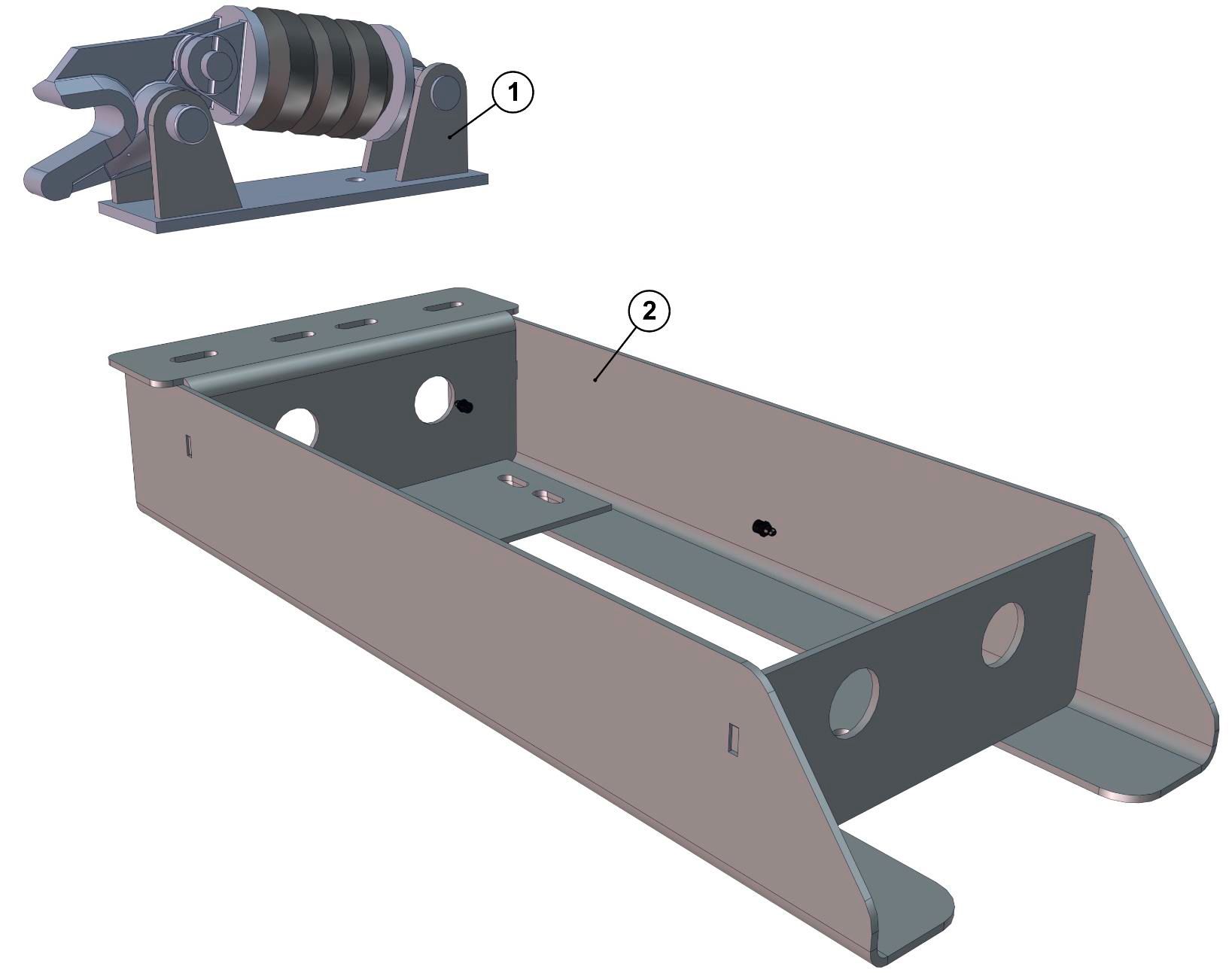

УСТАНОВКА ЗАМКА КУЗОВА
1
4981200020
Фиксатор замка кузова АЕ00110001 Penta (вх.в к-т н/н 4981200022К)
1
2
85792-8600040
Кронштейн цилиндра нижний
1

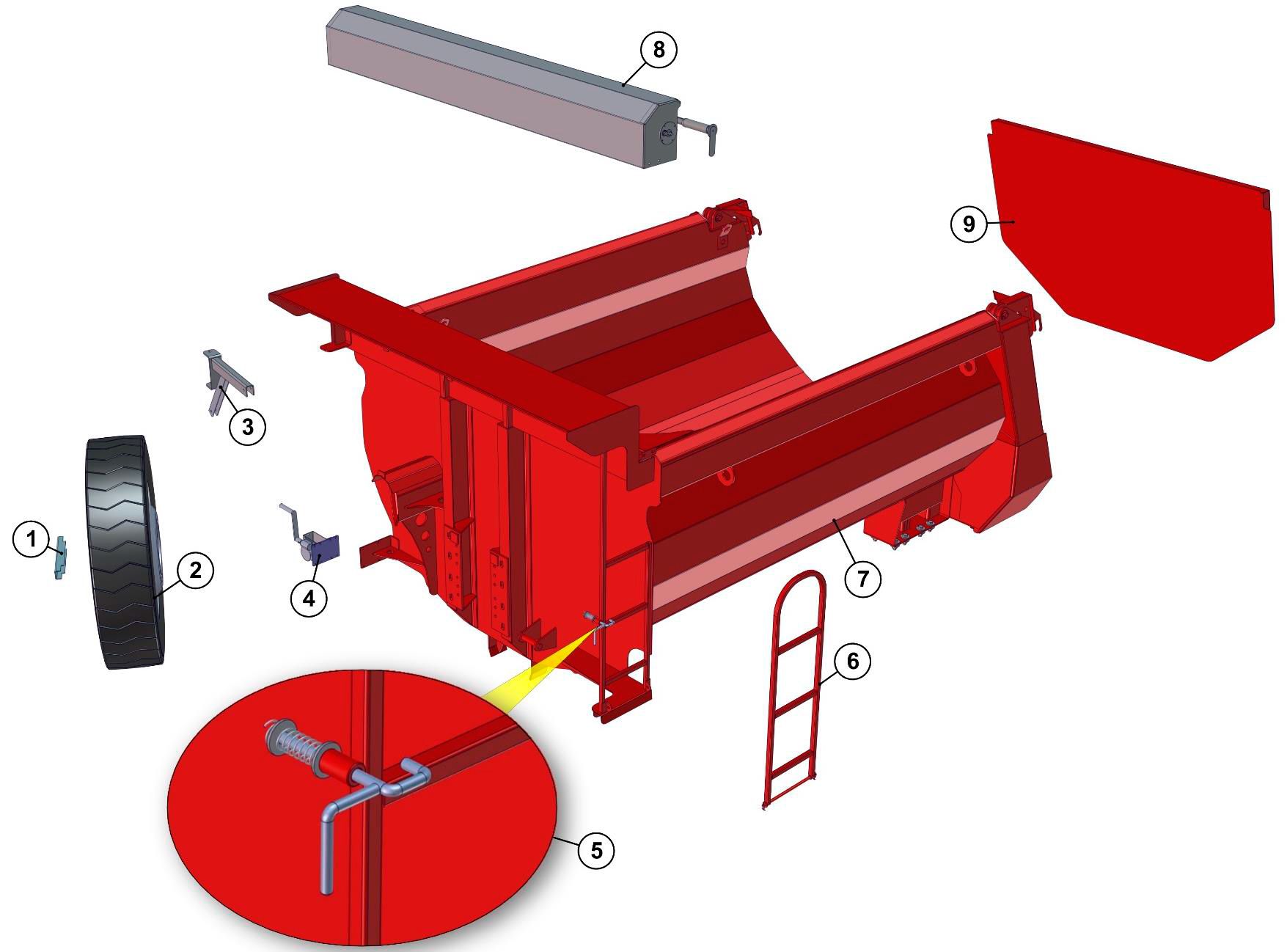

КУЗОВ
1
6553-3105032
Швеллер
1
2
95236-3107010
Колесо в сборе с шиной 12,00R24, диск 8,5-24
1
3
6552-3105050
Консоль
1
4
4573360082
Лебедка запасного колеса червячная г/п 250кг
1
5
652803-5700040
Фиксатор
1
6
8579-5700320
Установка лестницы
1
7
85799-4000030
Кузов
1
8
85792-6000130
Корпус с тентом PULLTARPS в сборе
1
9
85799-5600010
Борт задний
1
ПОДВЕСКА

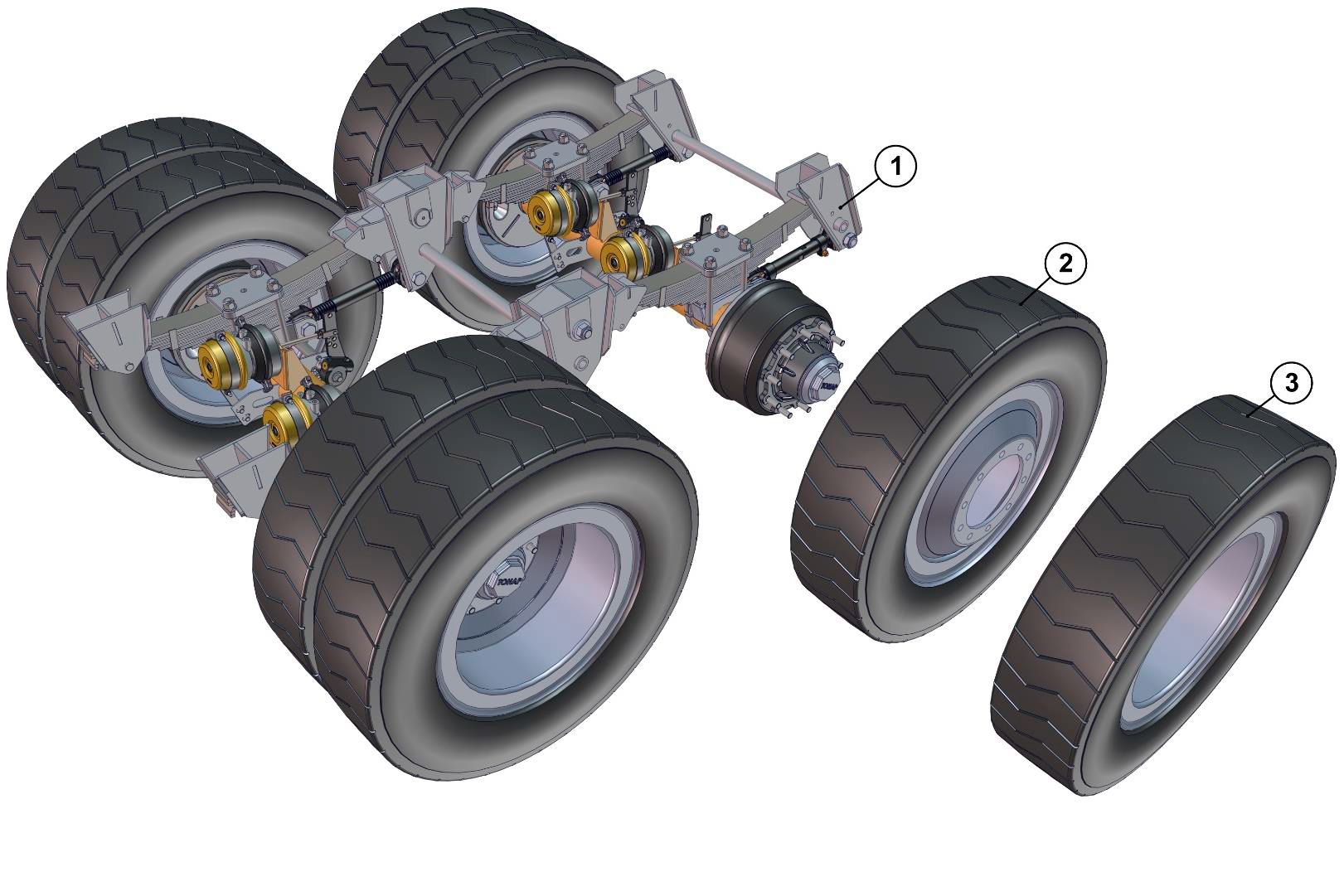

ПОДВЕСКА В СБОРЕ
1
*
Подвеска с кронштейнами
1
2
95236-3107010
Колесо в сборе с шиной 12,00R24, диск 8,5-24
8

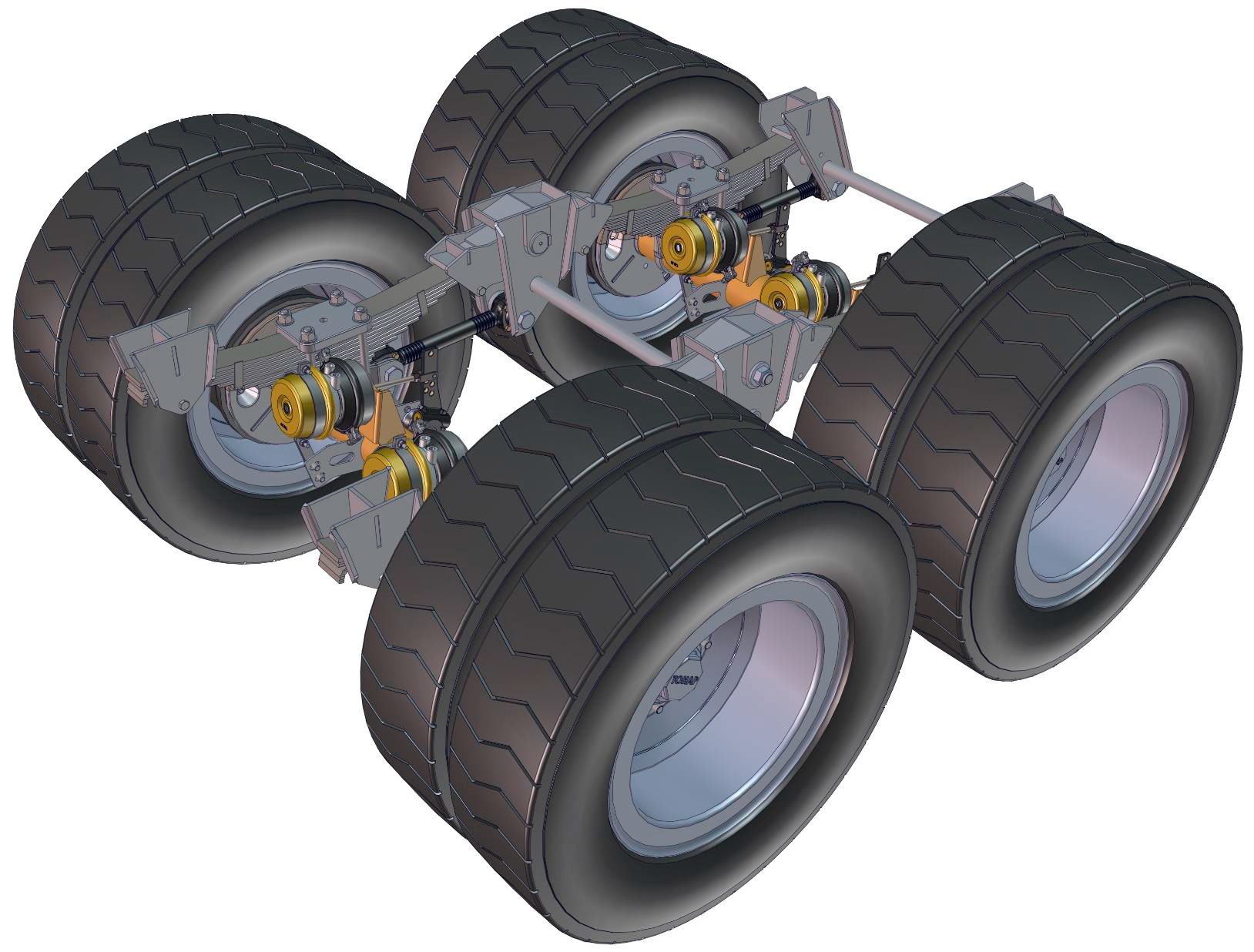

ОБЩИЙ ВИД

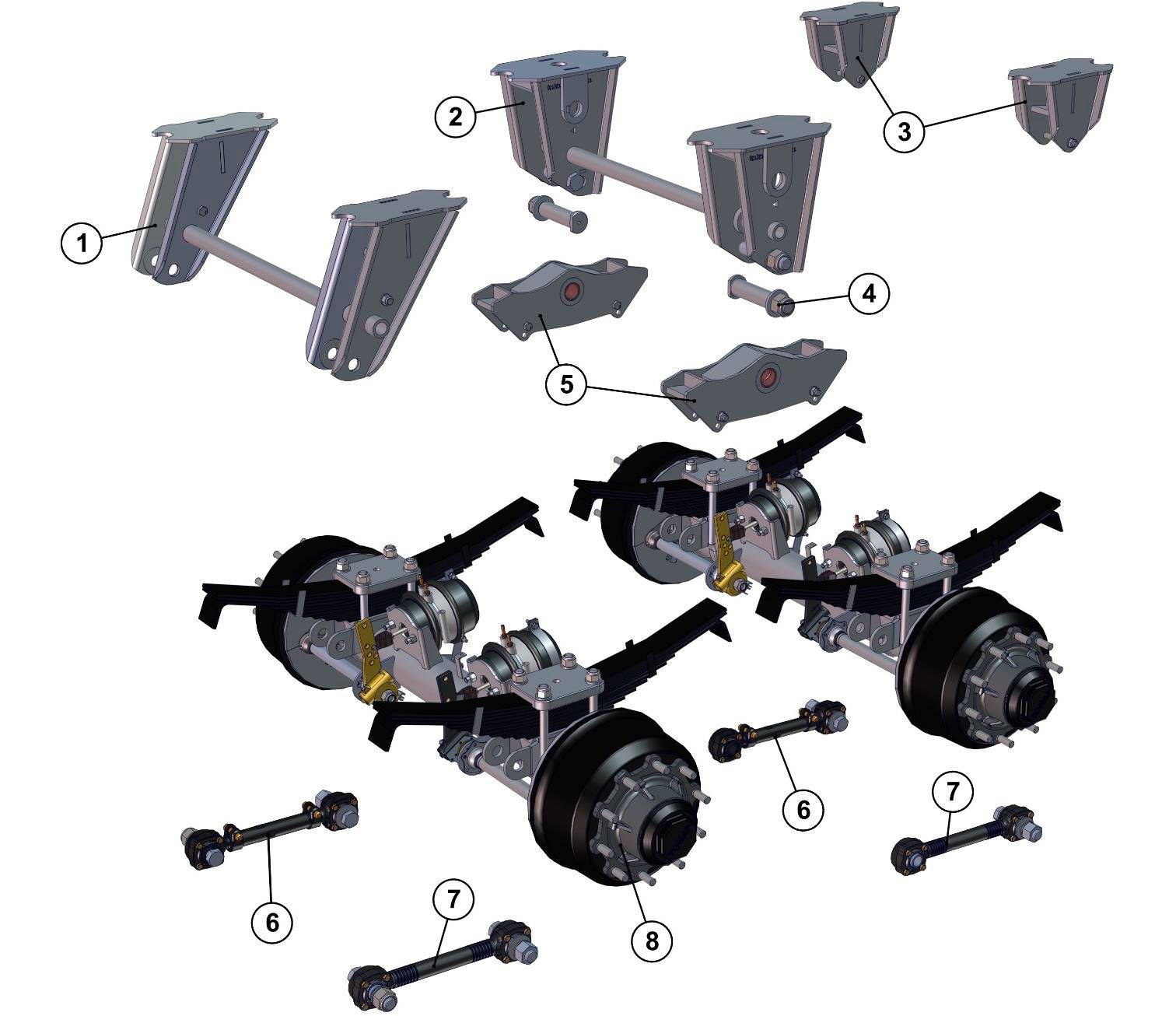

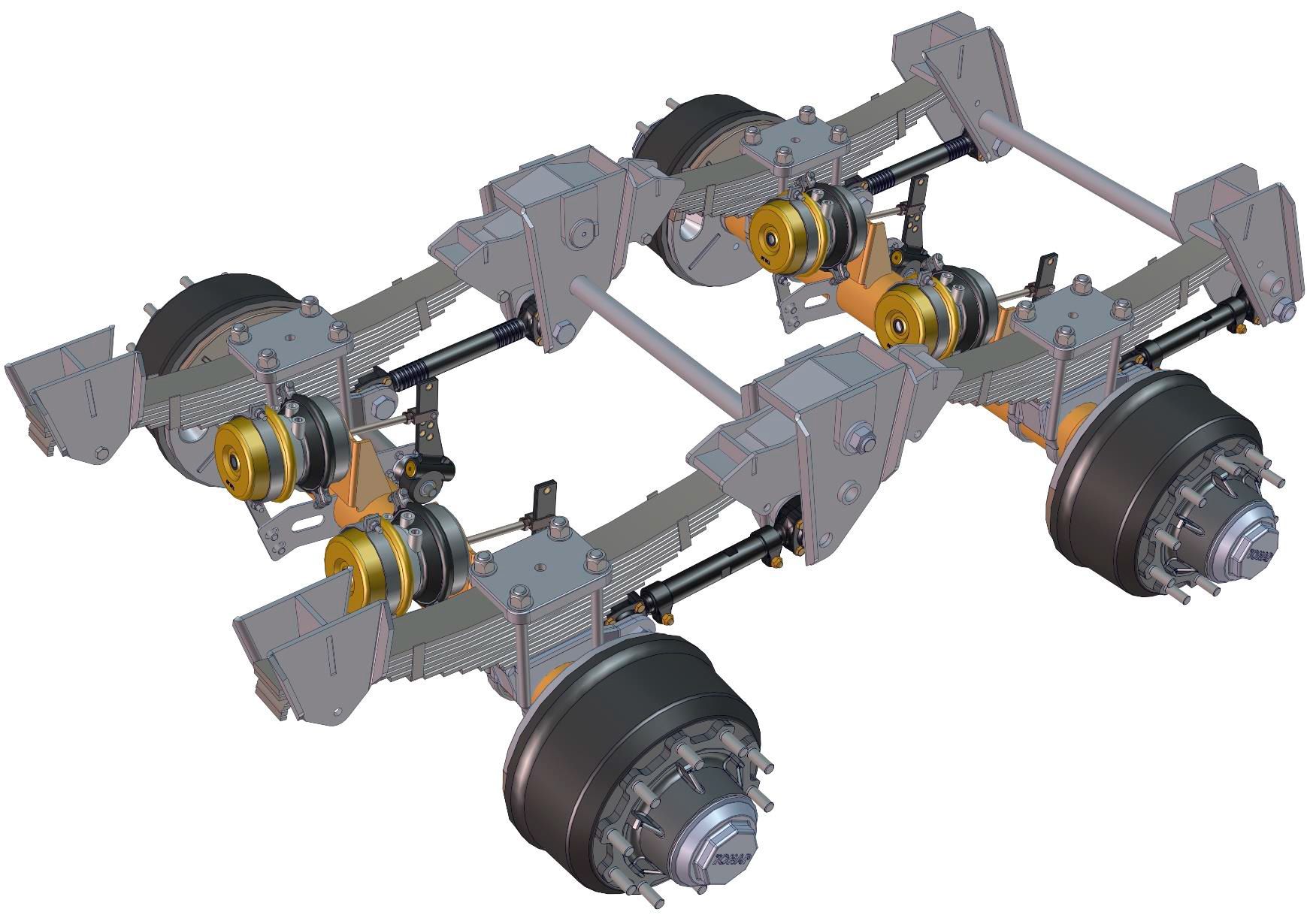

ПОДВЕСКА С КРОНШТЕЙНАМИ
1
1342-2912160-40
Кронштейны рессор с трубой
1
2
1342-2912170
Кронштейны балансиров с поперечиной
1
3
1342-2912440-30
Кронштейн рессоры задний
2
4
9133-2912162-10
Болт крепления балансира
2
5
1342-2912460
Балансир
2
6
2247120055
Штанга реактивная нерегулируемая 480 мм 643-2919010-03 РОСТАР
2
7
2247120054
Штанга реактивная регулируемая 480 мм 642-2919010-03 РОСТАР
2
8
*
Ось с многолистовыми рессорами
2

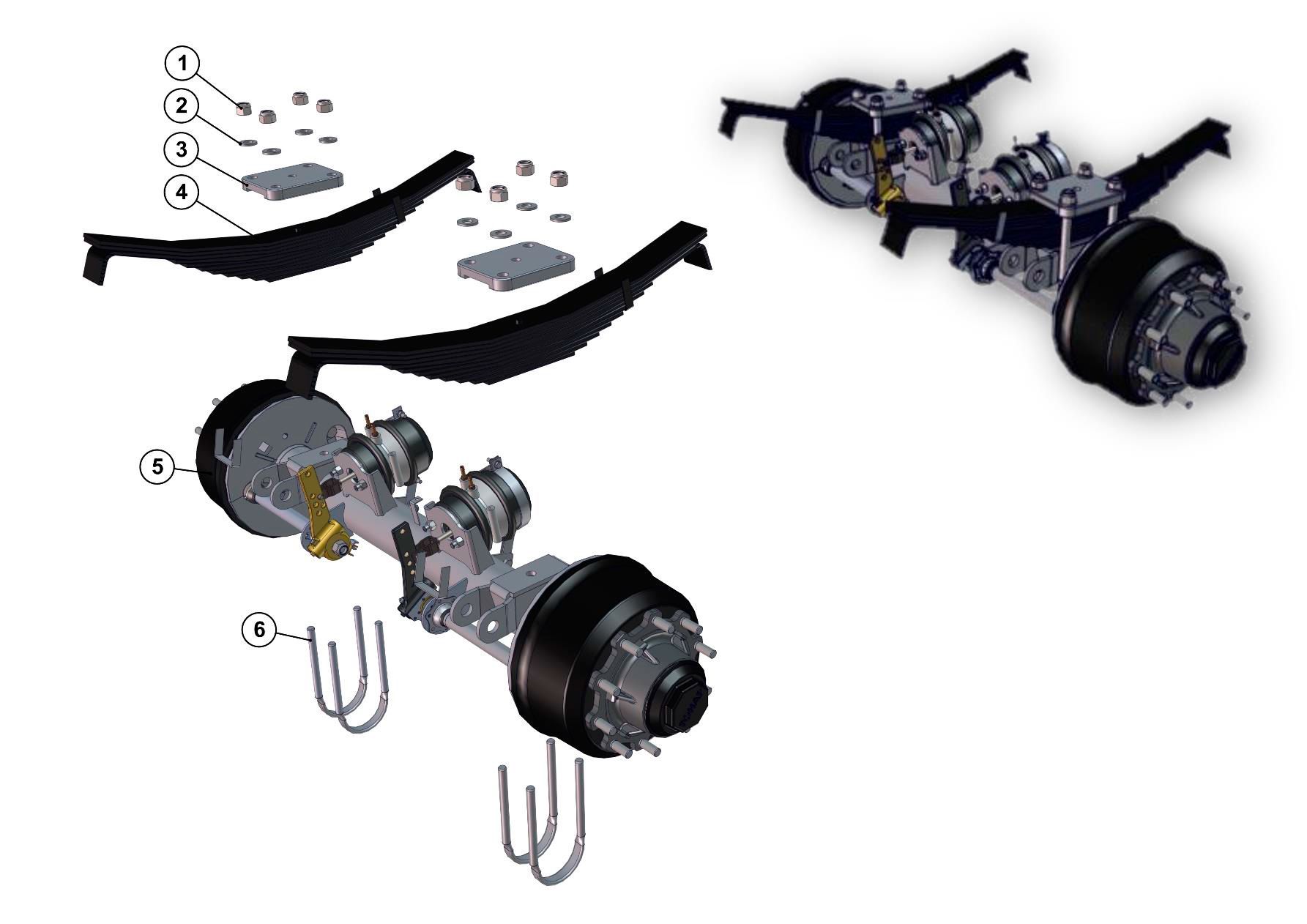

ОСЬ С МНОГОЛИСТОВЫМИ РЕССОРАМИ
1
1283001324
Гайка М24х3, самоконтрящаяся кл.пр.10
8
2
1283000129
Шайба 24.03.019, ГОСТ 11371-78
8
3
95235-2912426
Накладка рессоры
2
4
2247120046
Рессора МАЗ 97581-2912012
2
5
9591-2410016-10
Ось с тормозами средняя колея рессор 960мм
1
6
95235-2912408
Стремянка рессоры
4

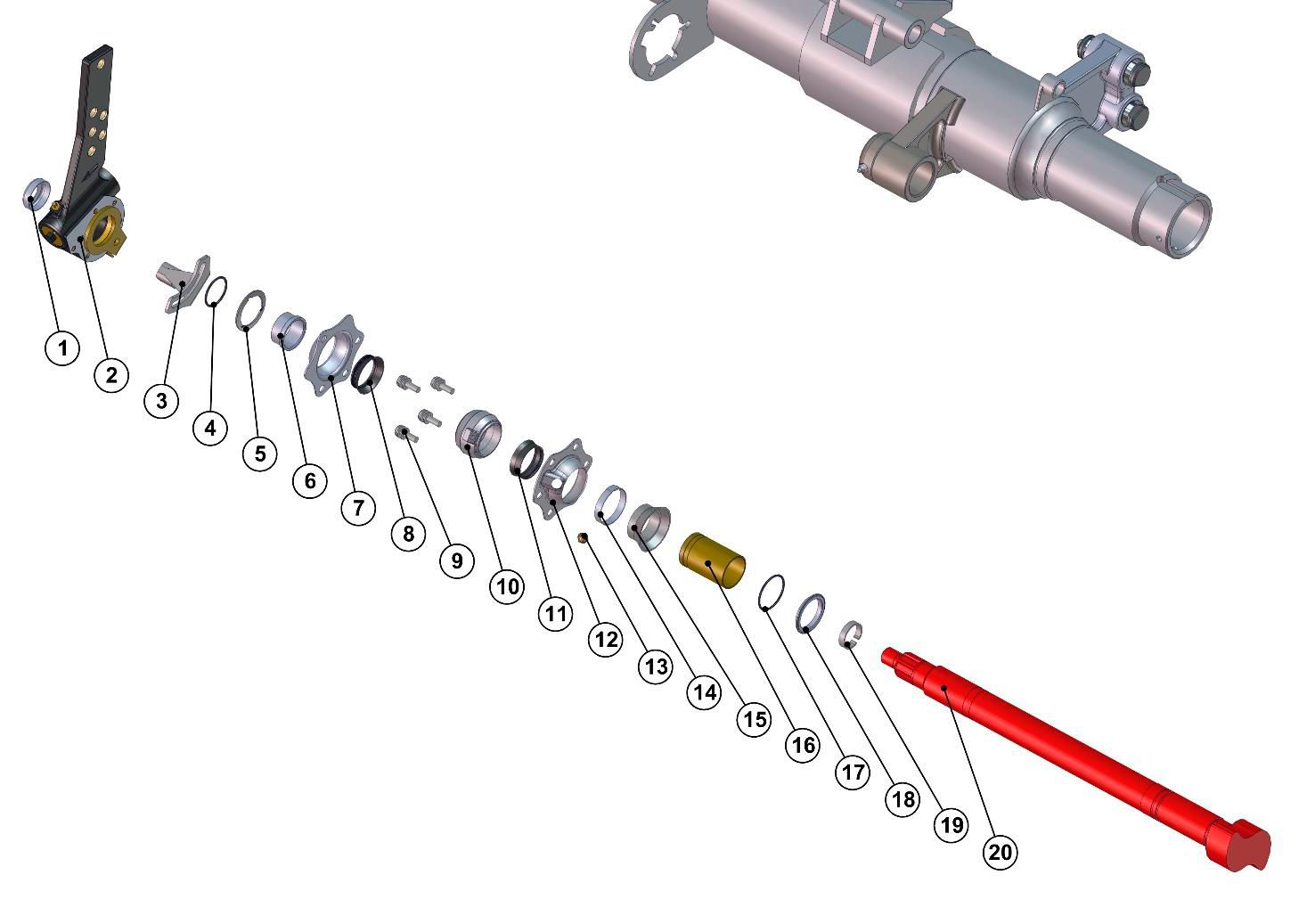

ОСЬ С БАРАБАННЫМ ТОРМОЗОМ
1
1284000325
Чашка 03.320.11.16.1
2
2
1284000325
Рычаг регулировочный
2
3
1284000325
Кронштейн регулятора зазора
2
4
S0980106091
Кольцо уплотнительное
2
5
S0980106091
Шайба защитная
2
6
S0980106091
Втулка
2
7
S0980106091
Крышка
2
8
S0980106091
Чехол
2
9
S0980106091
Болт М8
Шайба 8
Гайка М8 самоконтрящаяся
8
8
8
10
S0980106091
Подшипник
2
11
S0980106091
Чехол
2
12
S0980106091
Крышка
2
13
S0980106091
Маслёнка
4
14
S0980106091
Хомут ф49х9
2
15
S0980106091
Чехол
2
16
2200080055
Втулка
2
17
S0980106091
Кольцо уплотнительное
2
18
S0980106091
Кольцо уплотнительное 40х2,5
2
19
2200080072
Кольцо стопорное
2
20
2200080062\1284000249
Кулак разжимной L=603мм, левый\ Кулак разжимной L=603мм, правый
2

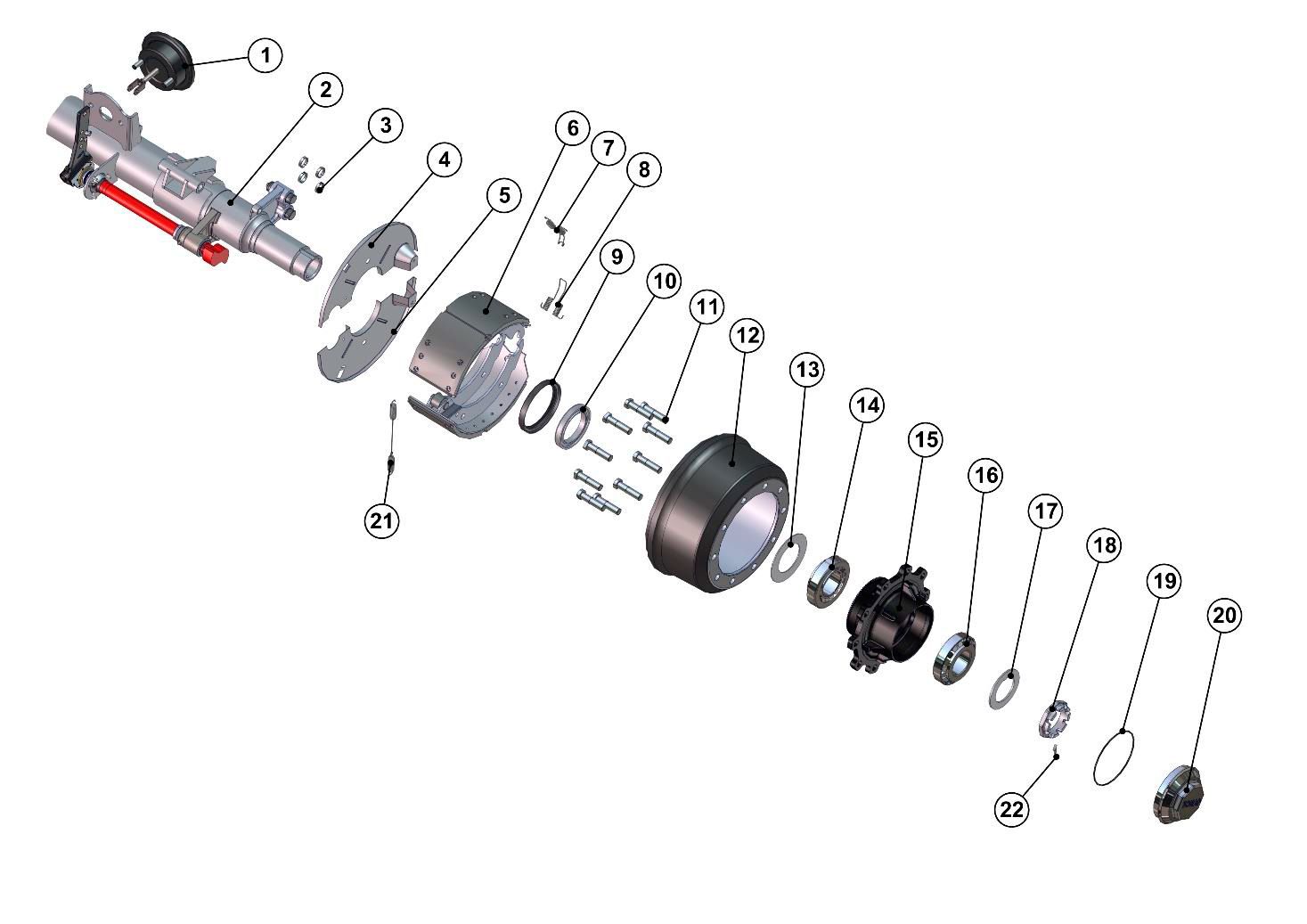

ОСЬ С БАРАБАННЫМ ТОРМОЗОМ
1
9042-3502040
Тормозная камера Wabco N24 н/н 4591191228 доработка
2
2
9042-2410090-02
Балка оси с рычагами передняя
1
3
2200080066
Вкладыш 03.188.02.02.0
8
4
2521015253
Щит грязезащитный 9042-3502153-20 (ф146мм)
2
5
2521015252
Щит грязезащитный 9042-3502152-20 (ф146мм)
2
6
2200080061
Колодка с накладками 180х420
4
7
1284000145
Пружина стяжная колодок, 03.397.33.06.0
2
8
1284000146
Пружина стяжная колодок, 03.397.33.07.0
2
9
4591257524
Манжета армированная 2.2-150х180-1 (h=15) ГОСТ8752-79
2
10
4542054330
Кольцо упорное 9042-3104095
2
11
1282000011
Болт колесный 9042-3104050
20
12
5301310403
Барабан тормозной (9746-3502070-30)
2
13
9042-3104027
Шайба защитная
2
14
4591257521
Подшипник ролик.7520А ГОСТ 520-89
2
15
5301310268
Ступица 9042-3104015-50
2
16
4591257521
Подшипник ролик.7520А ГОСТ 520-89
2
17
9042-3104077
Шайба упорная
2
18
4600000117
Гайка корончатая 9042-3104076-10
2
19
4591254318
Кольцо уплотнительное 160-170-46 ГОСТ 9833-73 (18829-73)
2
20
4600002427
Крышка ступицы 9042-3104092-10
2
21
1284000144
Пружина колодок, 05.397.58.03
2
22
1287000850
Шплинт 8х50 ГОСТ 397-79
2

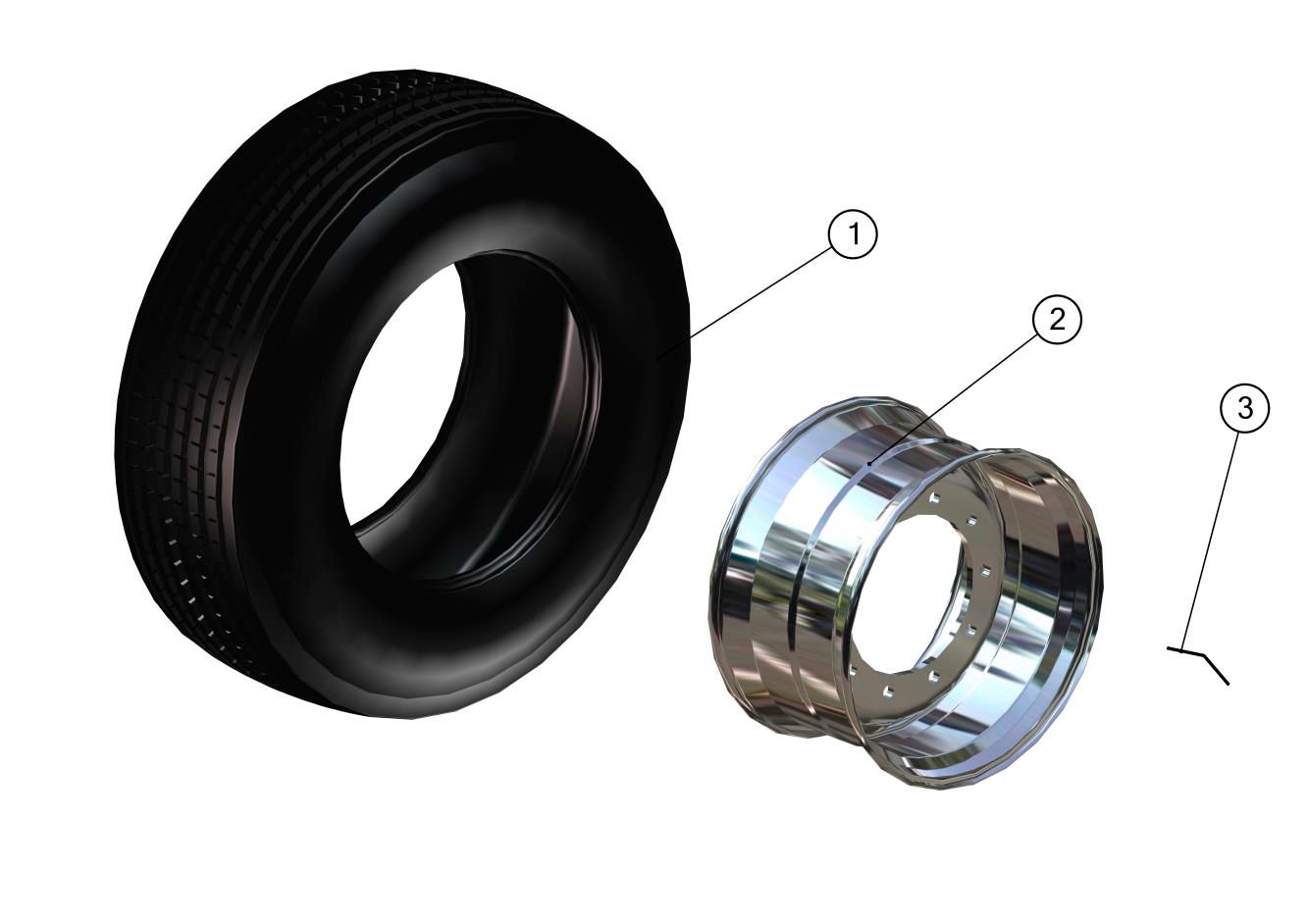

КОЛЕСО В СБОРЕ
1
2521015231
Шина 12.00R24 NR 701 WihdForce
1
2
2521015232
Колесо 8,5-24
1
3
3417010503
Вентиль колеса TR 573С угол 90С l=83мм, d отв=15,7мм
1
СВЕТОТЕХНИКА
1
4573640554
Фонарь задний светодиодный 1036(левый)
1
2
4573640555
Фонарь задний светодиодный 1039(правый)
1
3
4573600576
Фонарь габаритный ФГ 00Л-01 (разъем АМР 282080-1левый)
1
4
4573600577
Фонарь габаритный ФГ 00П-01 (разъем АМР 282080-1правый)
1
5
4573640551
Фонарь боковой габаритный ГФ1.26КВ
4
6
4573640550
Фонарь передний габаритный ГФ1.15КВ
2
7
4573317707
Фонарь освещения номерного знака ОНЗ 00-003
1

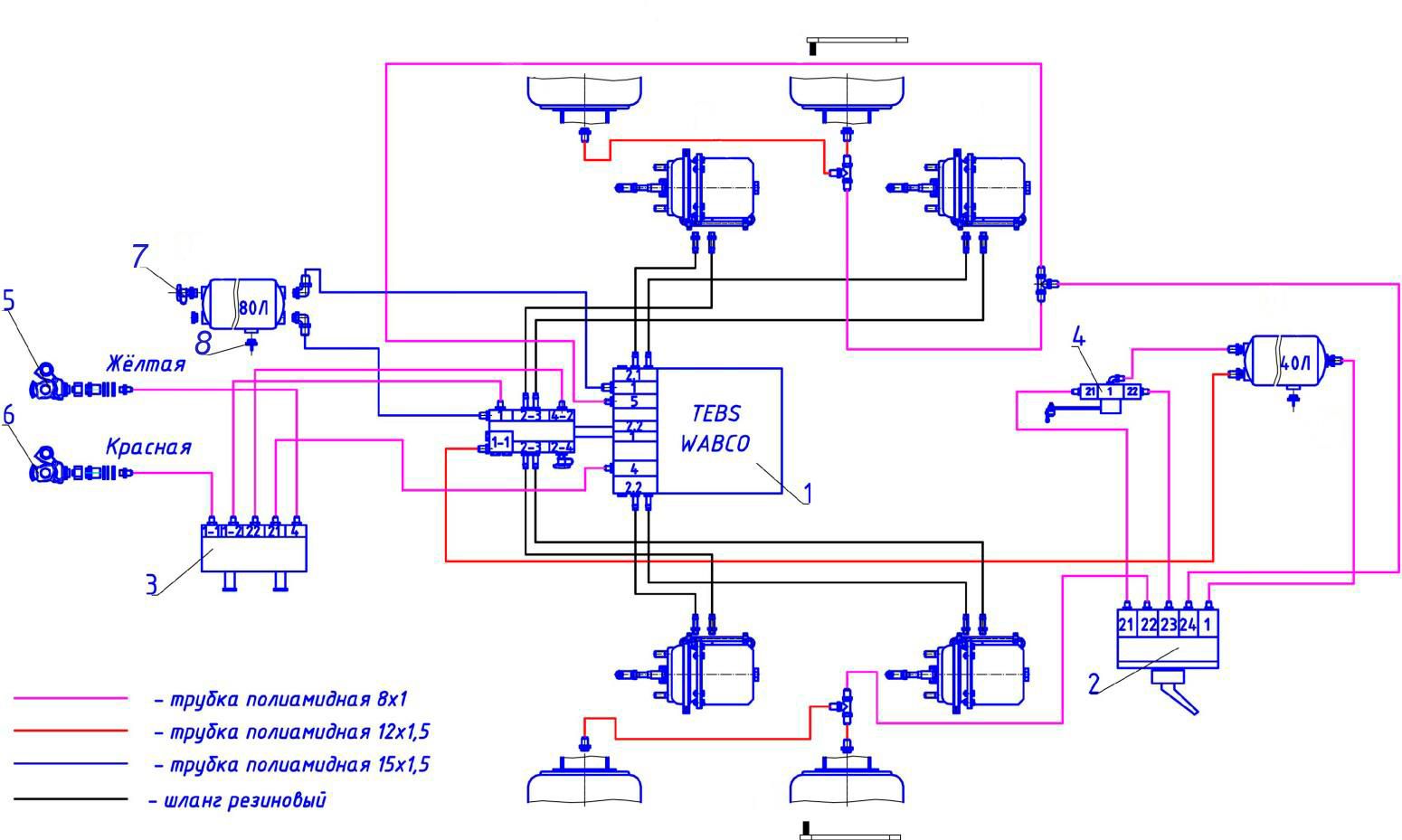

ПНЕВМАТИКА
1
1284000173
Блок EBS 2S/2M 480 102 063 0, WABCO (вх. в к-т н/н 1284000173К)
1
2
1284000191
Кран управления пневмоподвеской 463 032 220 0 с фитингами, WABCO
1
3
4591191117
Кран растормаживания прицепа 971 002 900 0, WABCO
1
4
1284000392
Кран уровня пола 464 006 102 0 с фитингами, фирмы WABCO
1
5
1284000107
Головка с фильтром желтая, 952 201 001 0, WABCO
1
6
1284000108
Головка с фильтром красная, 952 201 002 0, WABCO
1
7
1284000152
Клапан контр. вывода М22х1,5 №27902215, SIRIT (463 703 115 0)
1
8
1284000160
Клапан слива конденсата М22х1,5 №2VSM2215, SIRIT
2
