ПОЛУПРИЦЕП - МОДЕЛИ 95234
Запчасти более ранних моделей «ТОНАР» смотрите в архиве запчастей

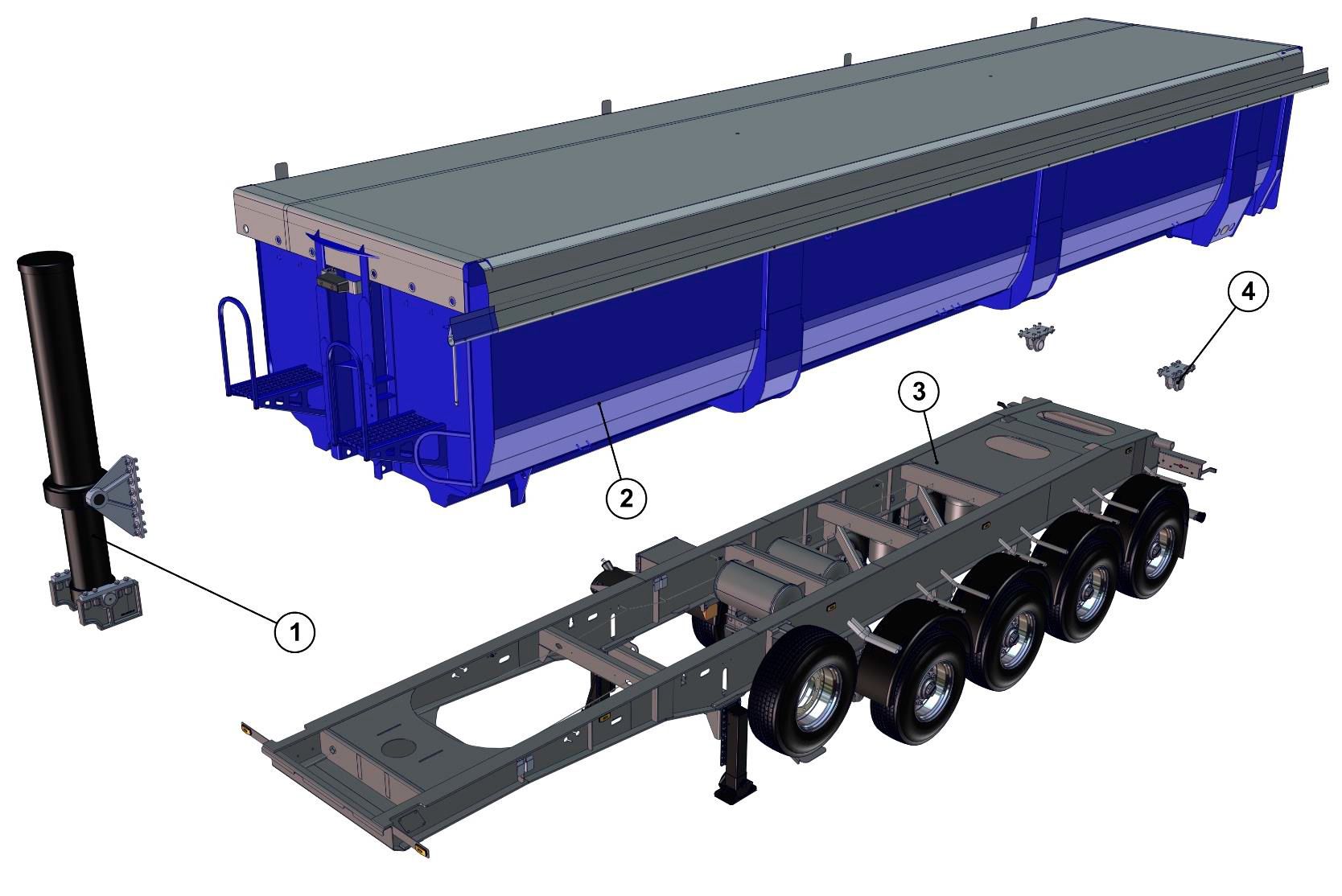

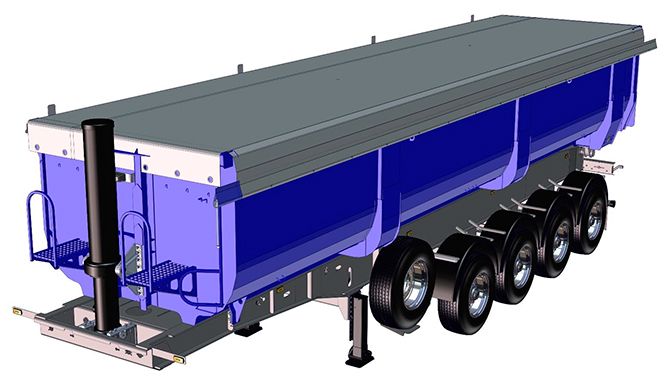

ОБЩИЙ ВИД
КУЗОВ И ШАССИ
1
*
Гидроцилиндр в сборе
1
2
95234-4002030-30
Кузов
1
3
95234-0001080-40
Шасси полуприцепа
1
4
9523-4002100
Опора кузова
2

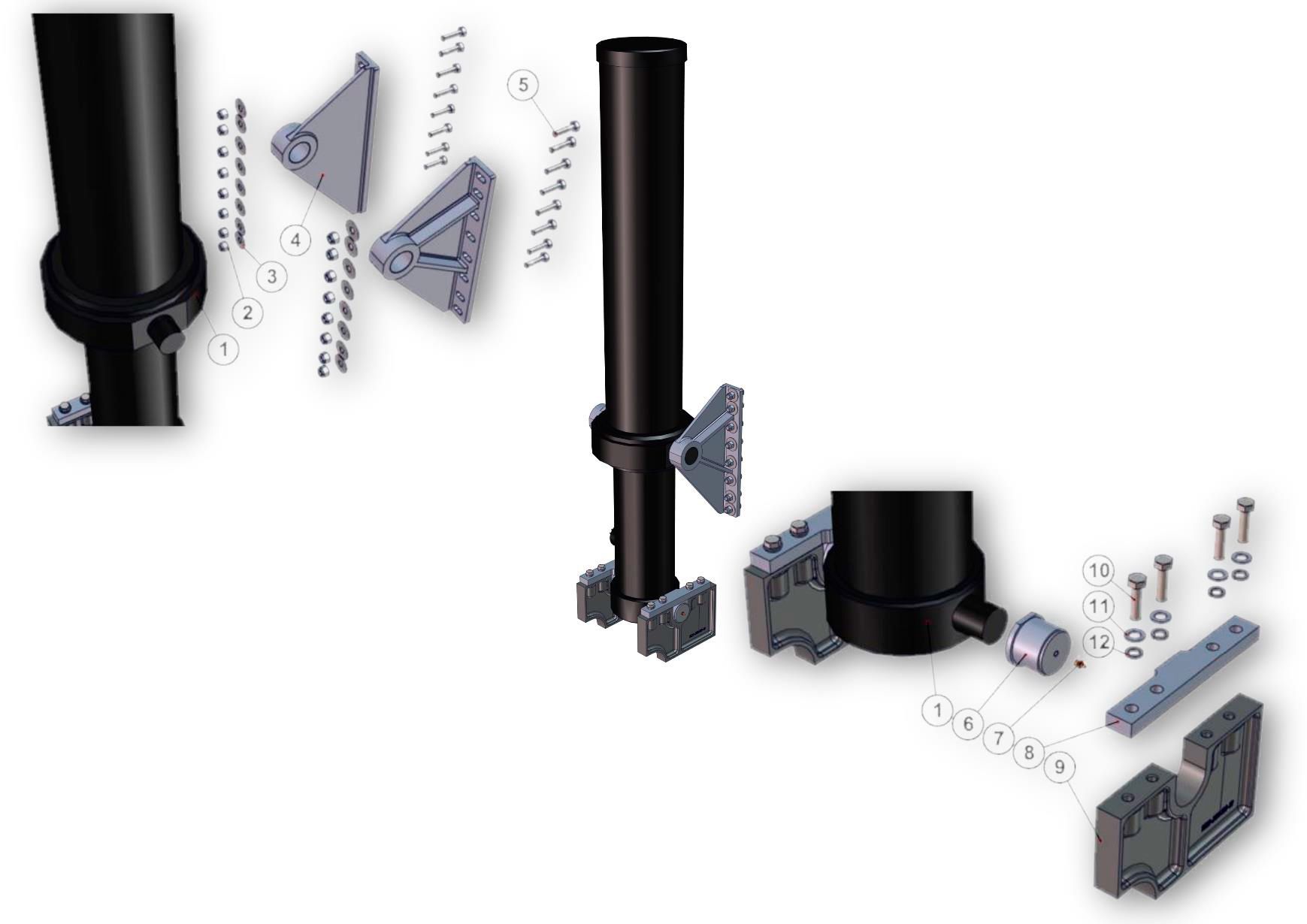

ГИДРОЦИЛИНДР В СБОРЕ
1
1003570196
Гидроцилиндр PFC 5/196/8086 PENTA
1
2
1283000116
Гайка М16 самостопорящаяся с покрытием кл. прочн.8
16
3
1286010216
Шайба А16, ГОСТ6958-78 с покрытием
16
4
95231-8603091-10 95231-8603091-11
Кронштейн цилиндра верхний
2
5
1282001660
Болт М16х60 класс прочности 8.8 ГОСТ 7805-70 с покрытием
16
6
9523-8600002
Втулка
2
7
2640200000
Масленка 1.2.Ц6.ХР ГОСТ 19853-74
2
8
9523-8600001
Пластина крепления цилиндра
2
9
9523-2814109-10
Кронштейн гидроцилиндра
2
10
1282001651
Болт М16х55 ГОСТ 7805-70 класс прочности 10.9 с покрытием
8
11
1286010016
Шайба 16 ГОСТ11371-78 с покрытием
8
12
1286020116
Шайба 16Т ГОСТ 6402-70 с покрытием
8

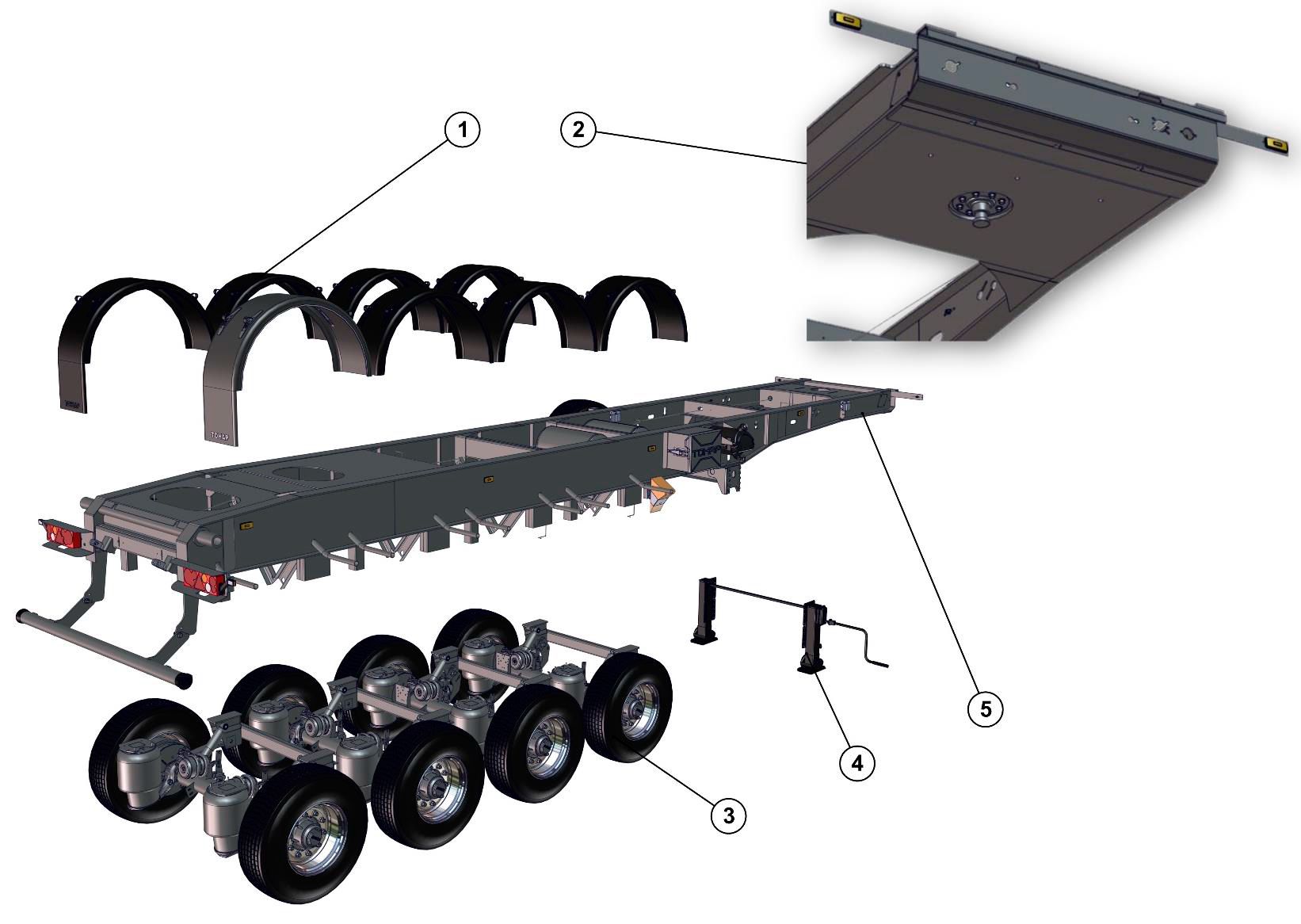

ШАССИ ПОЛУПРИЦЕПА
1
*
Установка крыльев
1
2
9746-2700010
Шкворень в сборе
1
3
*
Шасси
1
4
*
Установка опорного устройства
1
5
*
Рама
1

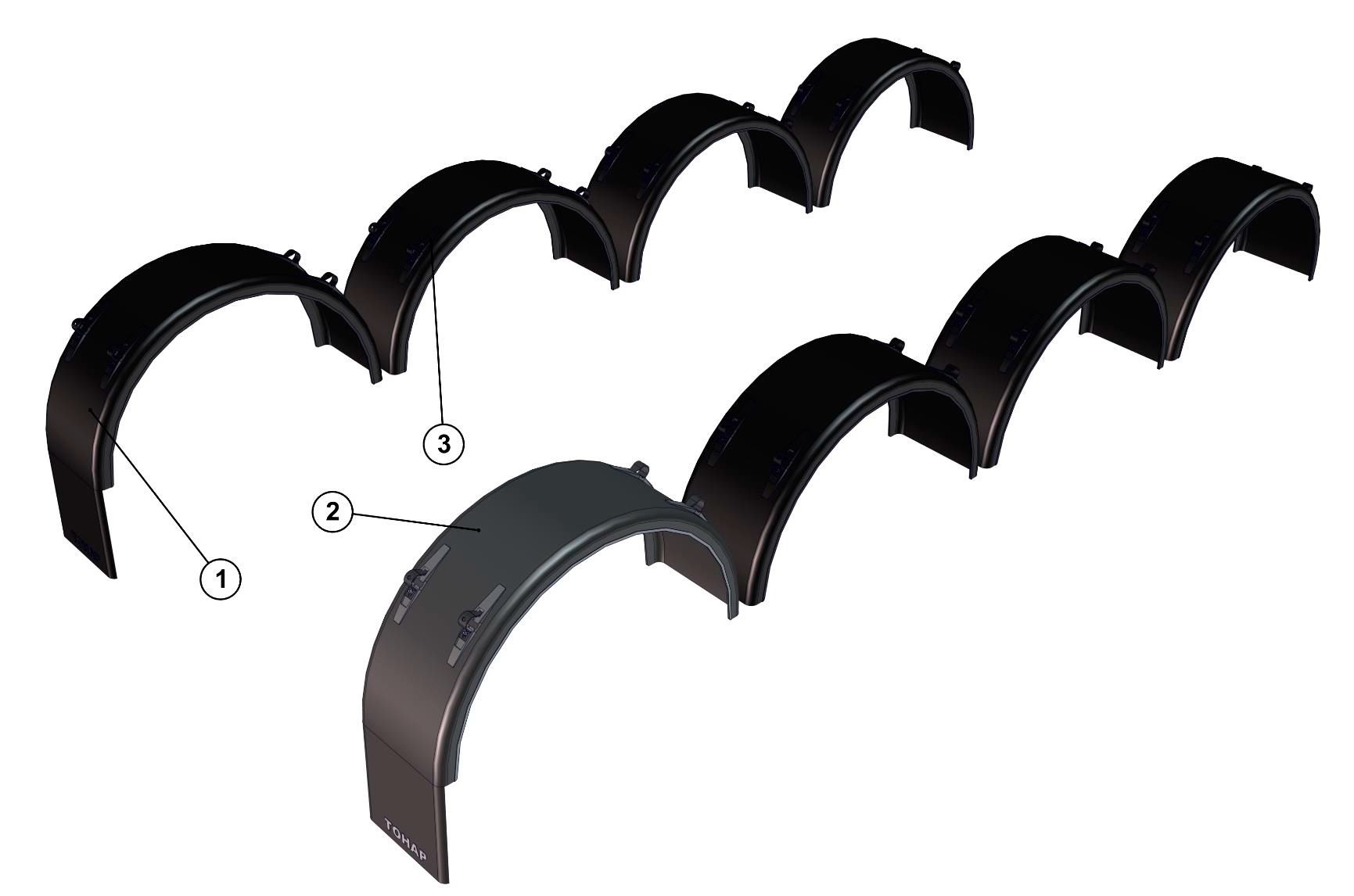

УСТАНОВКА КРЫЛЬЕВ
1
9523-3102010-10
Крыло заднее в сборе PARLOK (левое)
1
2
9523-3102010-11
Крыло заднее в сборе PARLOK (правое)
1
3
9523-3102010
Крыло переднее в сборе PARLOK
6

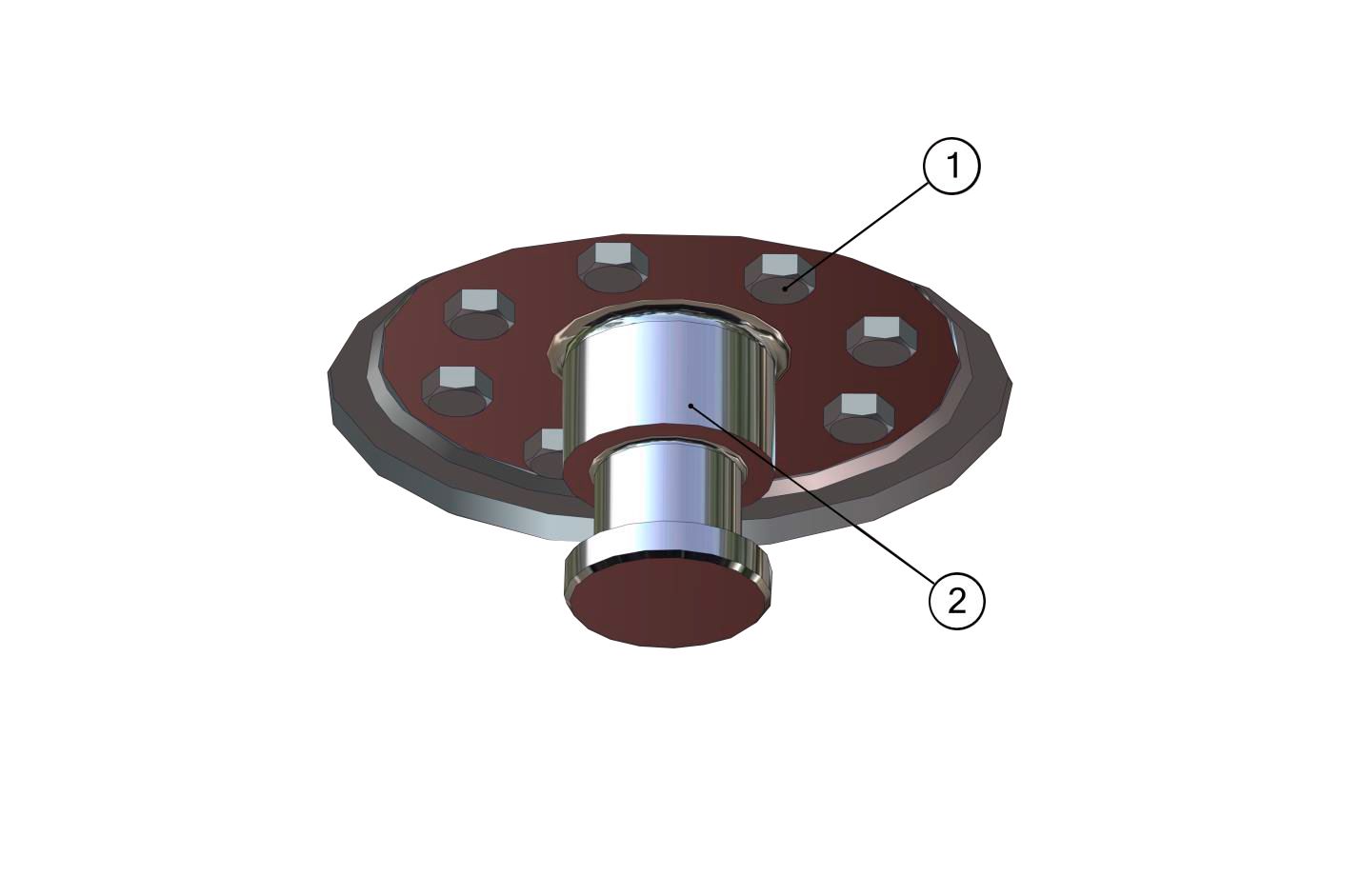

ШКВОРЕНЬ В СБОРЕ
1
*
Болт М14х30 ГОСТ 15589-70
8
2
4592906223
Шкворень 50165S15, 2108 30 000002 0 (2"), фирмы SAF
1

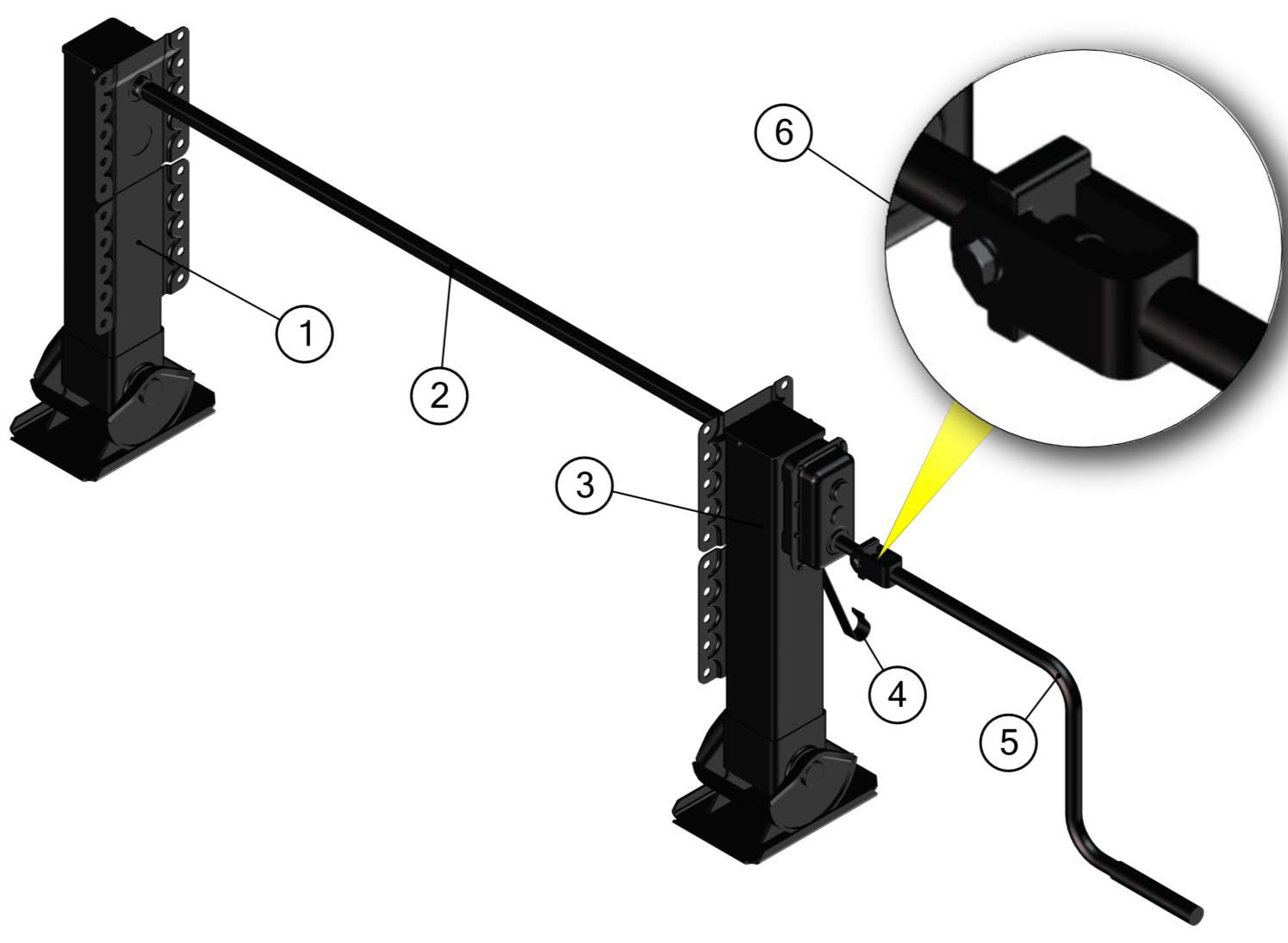

УСТАНОВКА ОПОРНОГО УСТРОЙСТВА
1
4585272343
Устройство опорное FUWA FW3714H без редуктора
1
2
9746-2721054
Вал промежуточный
1
3
4585272342
Устройство опорное FUWA FW3714H с редуктором
1
4
4585272316
Крючок фирмы " FUWA" (вх. в к-т FUWA н/н 4585272010К)
1
5
4585272317
Ручка фирмы " FUWA" (вх. в к-т FUWA н/н 4585272010К)
1
6
4585272315
Комплект крепления ручки FUWA (болт М10х70-1шт; гайка М10 самоконтр-1шт; шайба10-2шт(вх.в комплект)
1

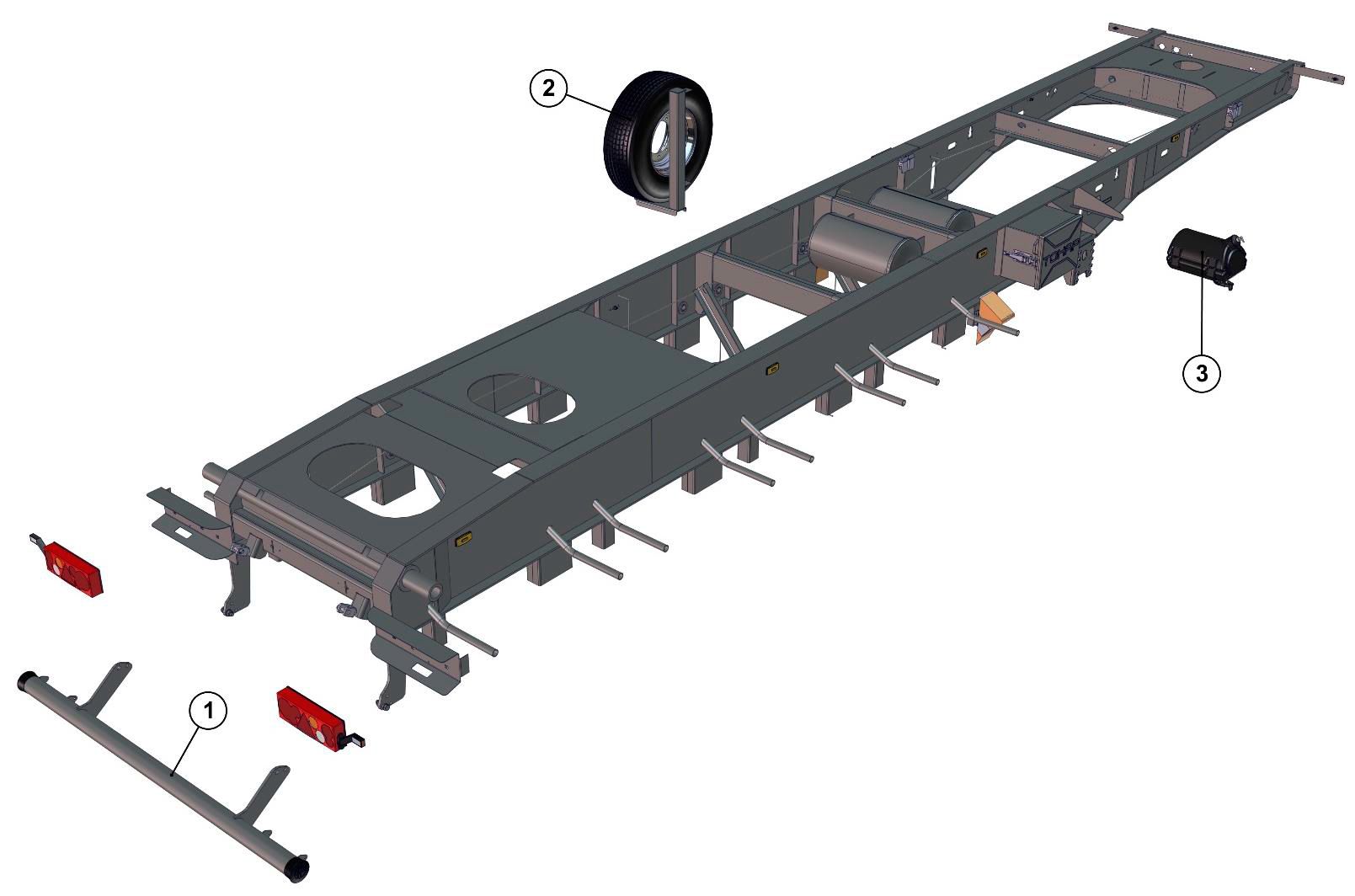

РАМА
1
*
Установка заднего защитного устройства и задних фонарей
1
2
*
Установка запасного колеса
1
3
9523-5417000
Установка рукомойника
1

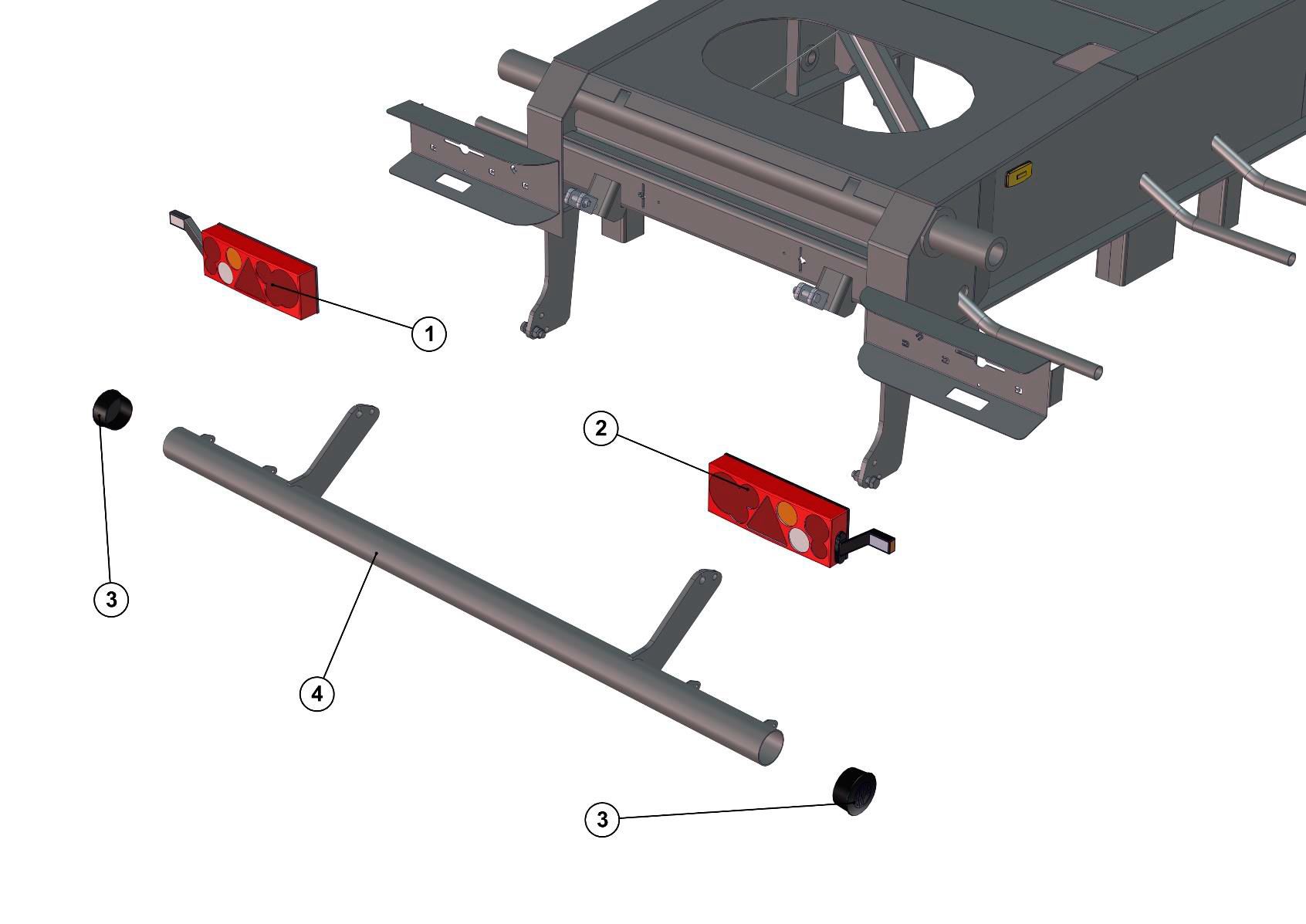

УСТАНОВКА ЗАДНЕГО ЗАЩИТНОГО УСТРОЙСТВА И ЗАДНИХ ФОНАРЕЙ
1
4573600578
Фонарь задний ФЗ 05.24Л-03 (разъем 1718230-2 байонет, БГО)
1
2
4573600579
Фонарь задний ФЗ 05.24П03 (разъем 1718230-2 байонет, БГО)
1
3
4591254376
Заглушка 9746-2804002
2
4
9523-2804510
Балка задняя
1

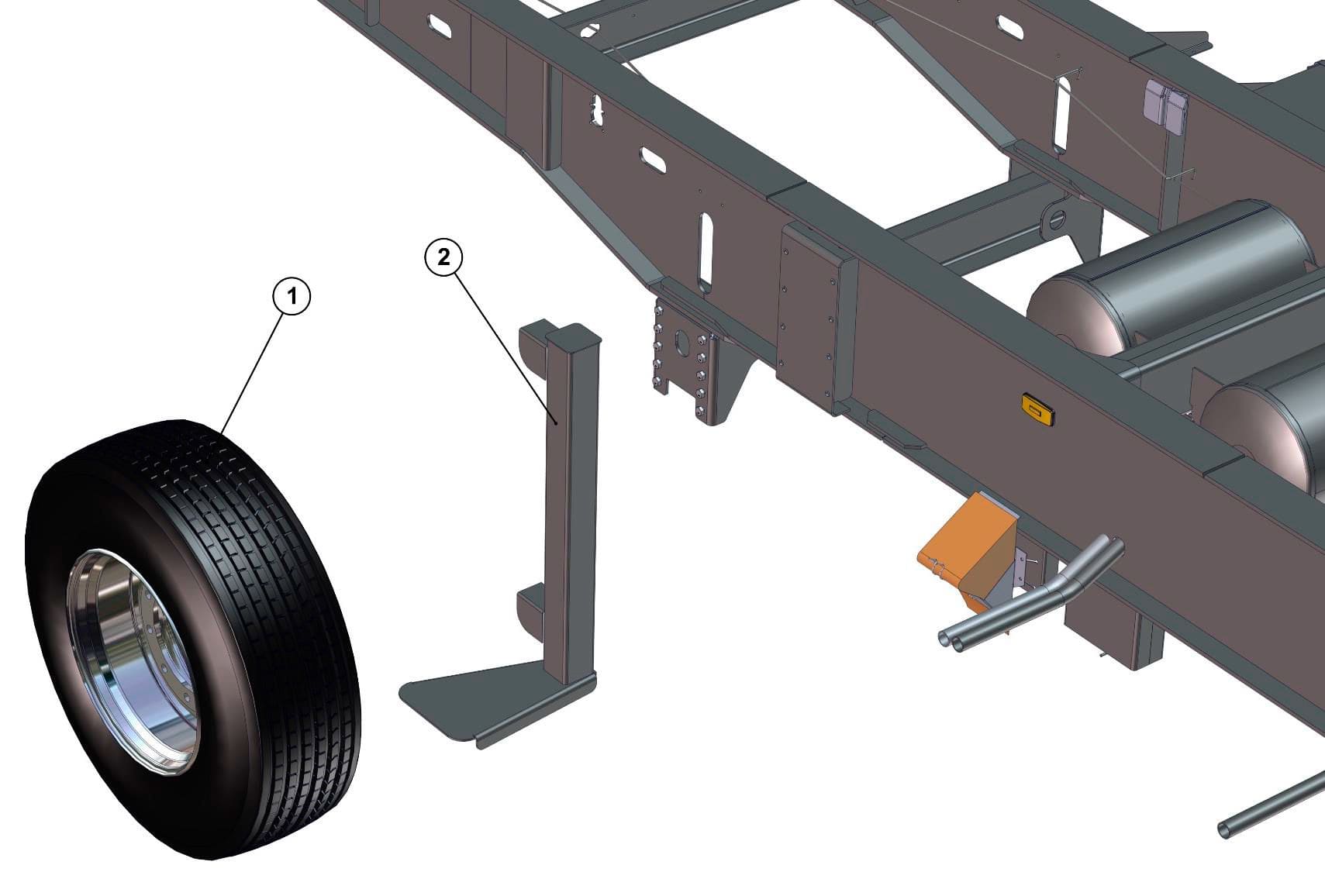

УСТАНОВКА ЗАПАСНОГО КОЛЕСА
1
9746-3107010
Колесо в сборе (385/65 R22.5)
1
2
9523-3106010
Кронштейн запасного колеса съемный
1

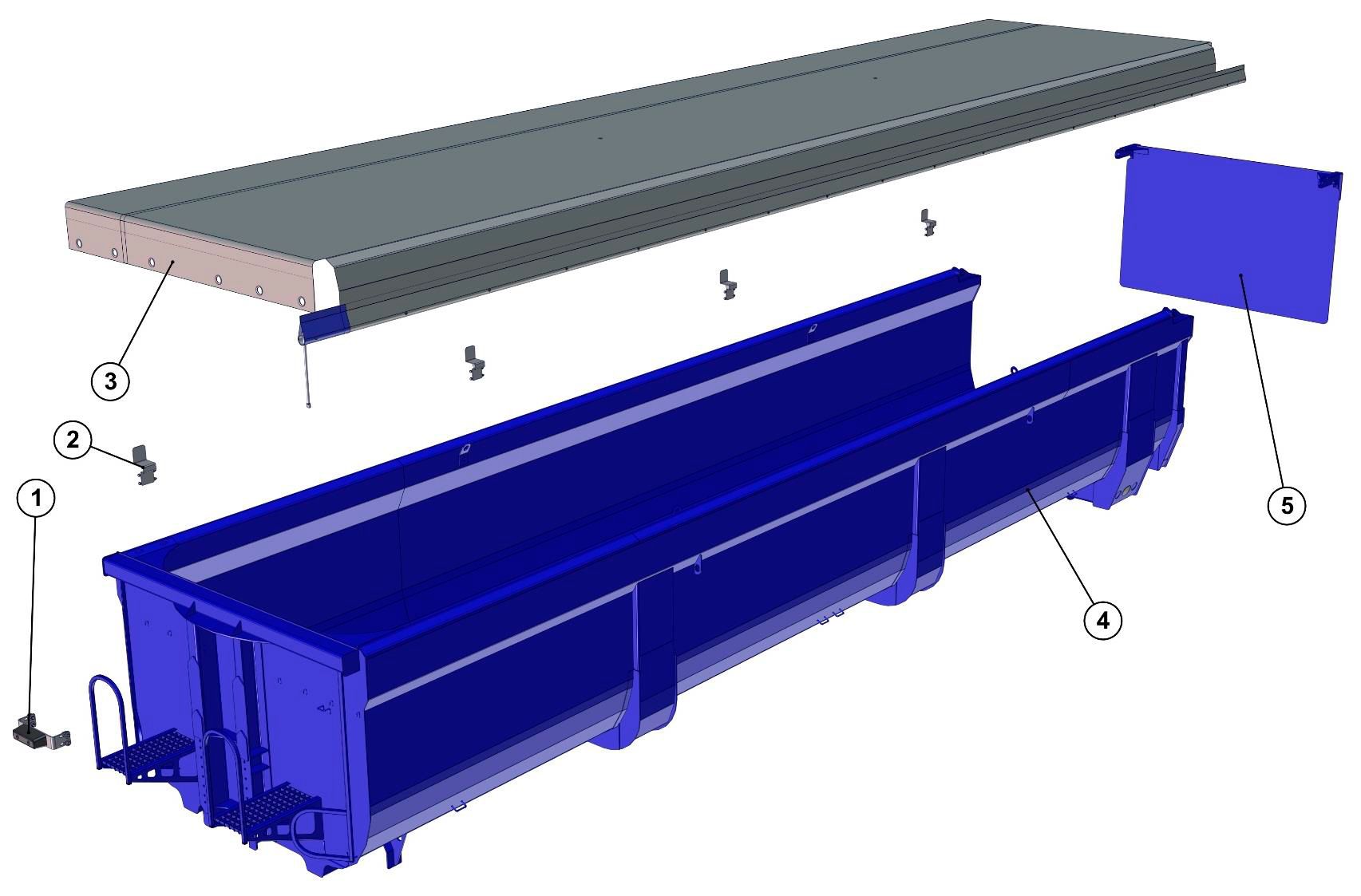

КУЗОВ
1
*
Отбойник гидроцилиндра
1
2
95236-6002130
Держатель тента
4
3
95234-6000020-13
Тент в сборе с трубой
1
4
95234-4002030-30
Кузов
1
5
952301-5600110
Борт задний
1

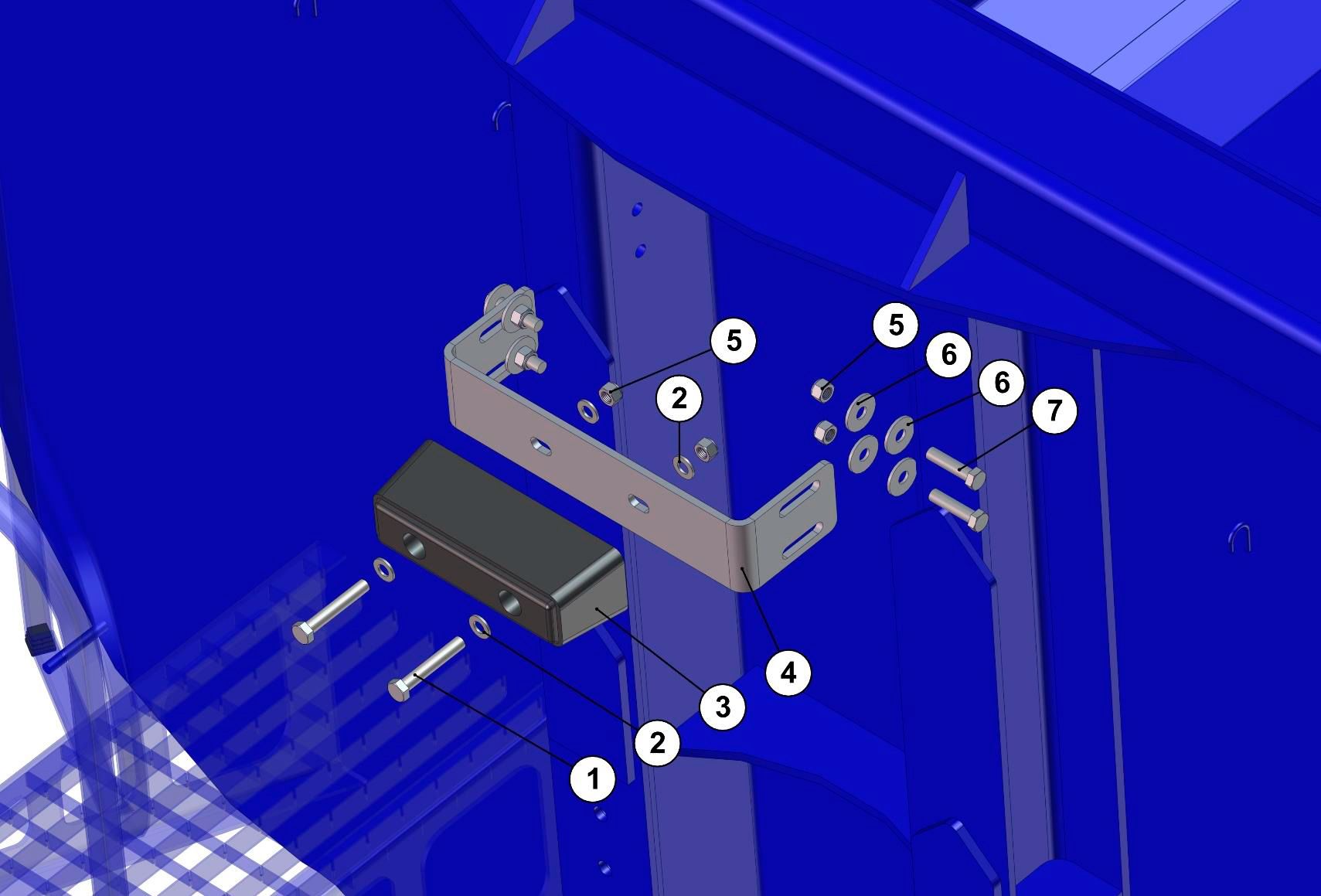

ОТБОЙНИК ГИДРОЦИЛИНДРА
1
1282001270
Болт М12х75 класс прочности 8.8, ГОСТ7805-70
2
2
1286010012
Шайба 12 ГОСТ11371-78 с покрытием
4
3
2312520153
Отбойник резиновый RLRB06-0104
1
4
952362-4000151
Кронштейн отбойника
1
5
1283000112
Гайка М12 самостопорящаяся с покрытием
4
6
1286010112
Шайба А12.01.08кп ГОСТ 6958-78 увеличенная
4
7
1282001250
Болт М12х50 класс прочности 8.8, ГОСТ7805-70 с покрытием
2

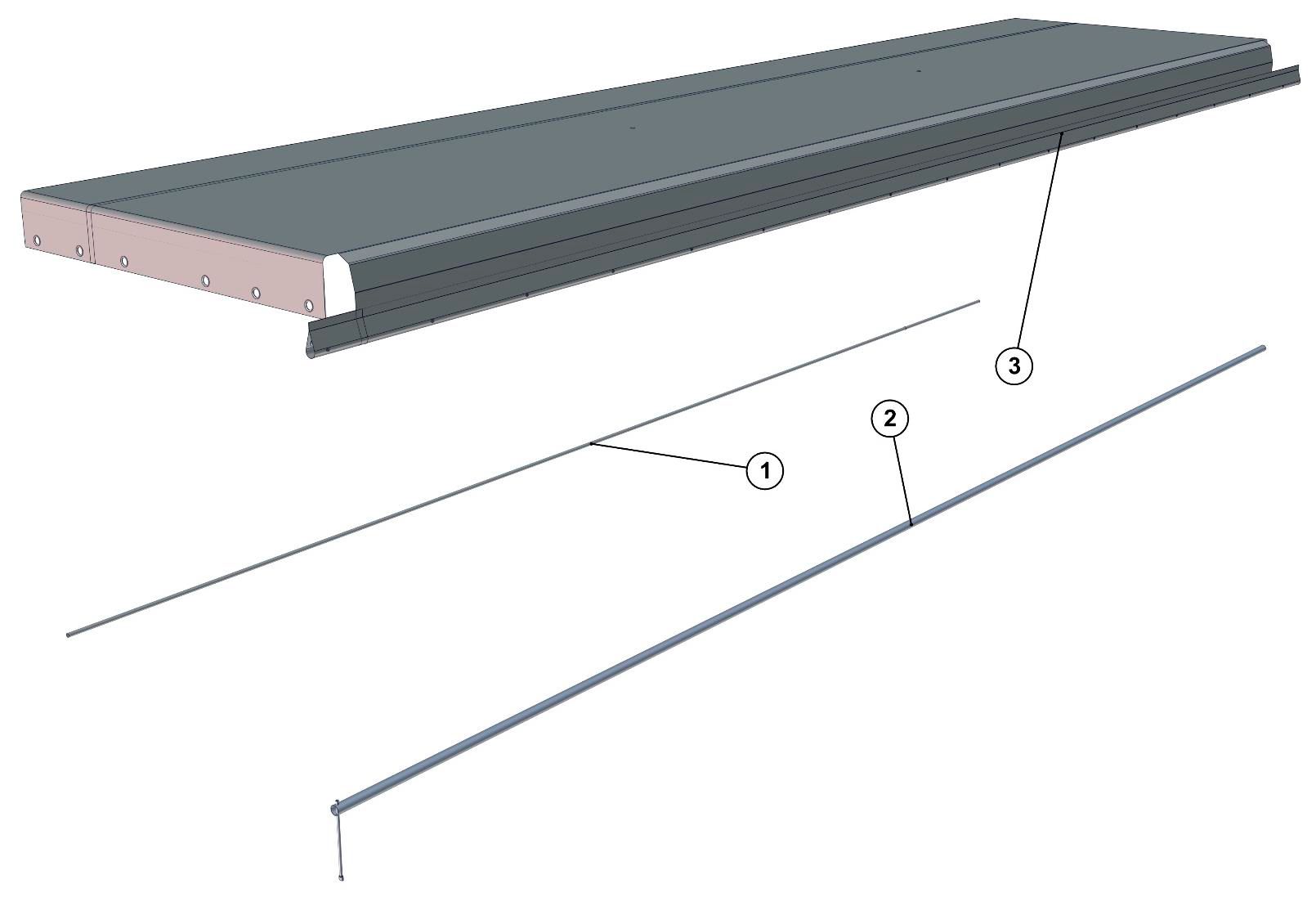

ТЕНТ В СБОРЕ С ТРУБОЙ
1
95234-6000050
Труба в сборе
1
2
95231-6000211
Труба
1
3
95234-6000030-13
Тент в сборе
1

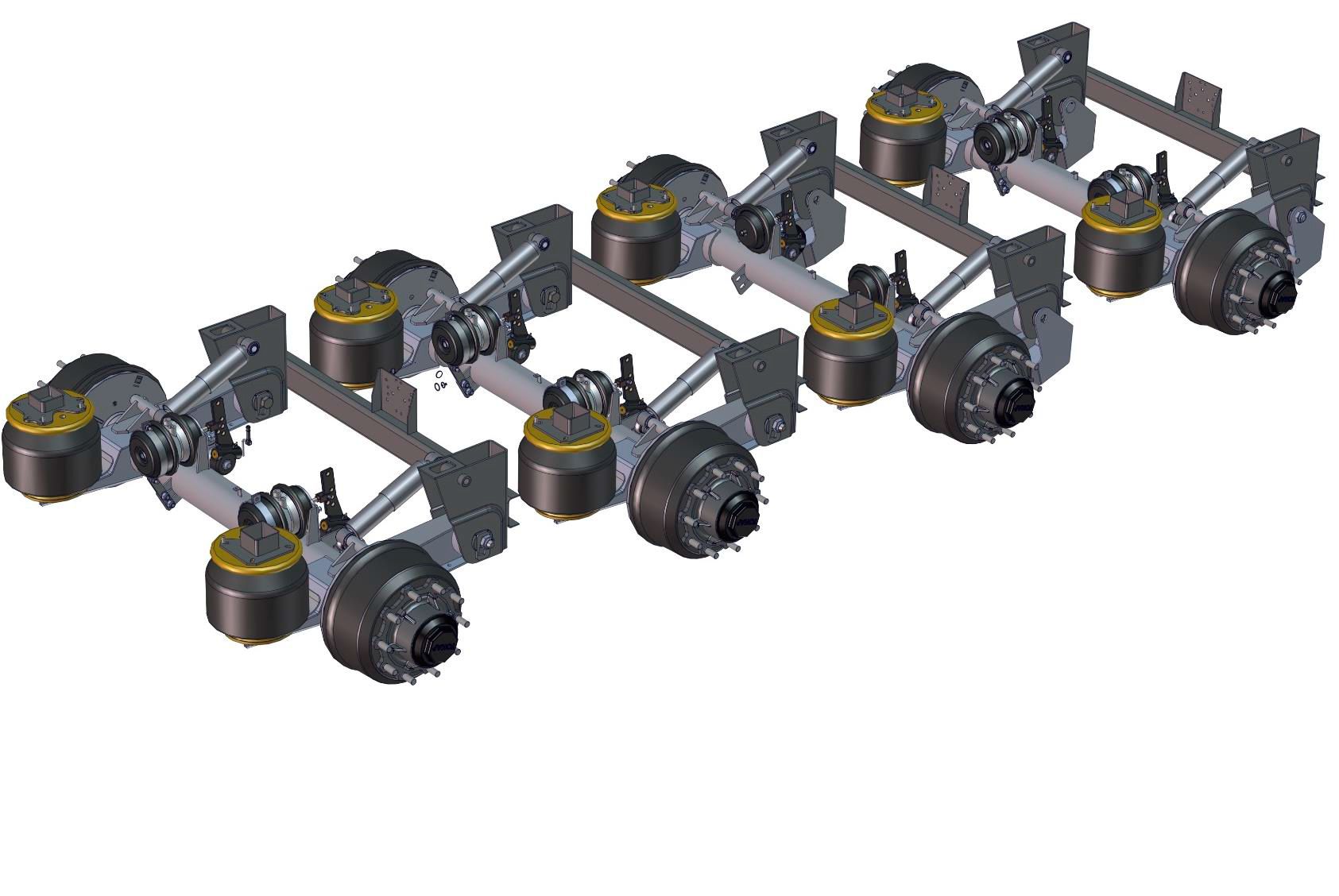

ПОДВЕСКА

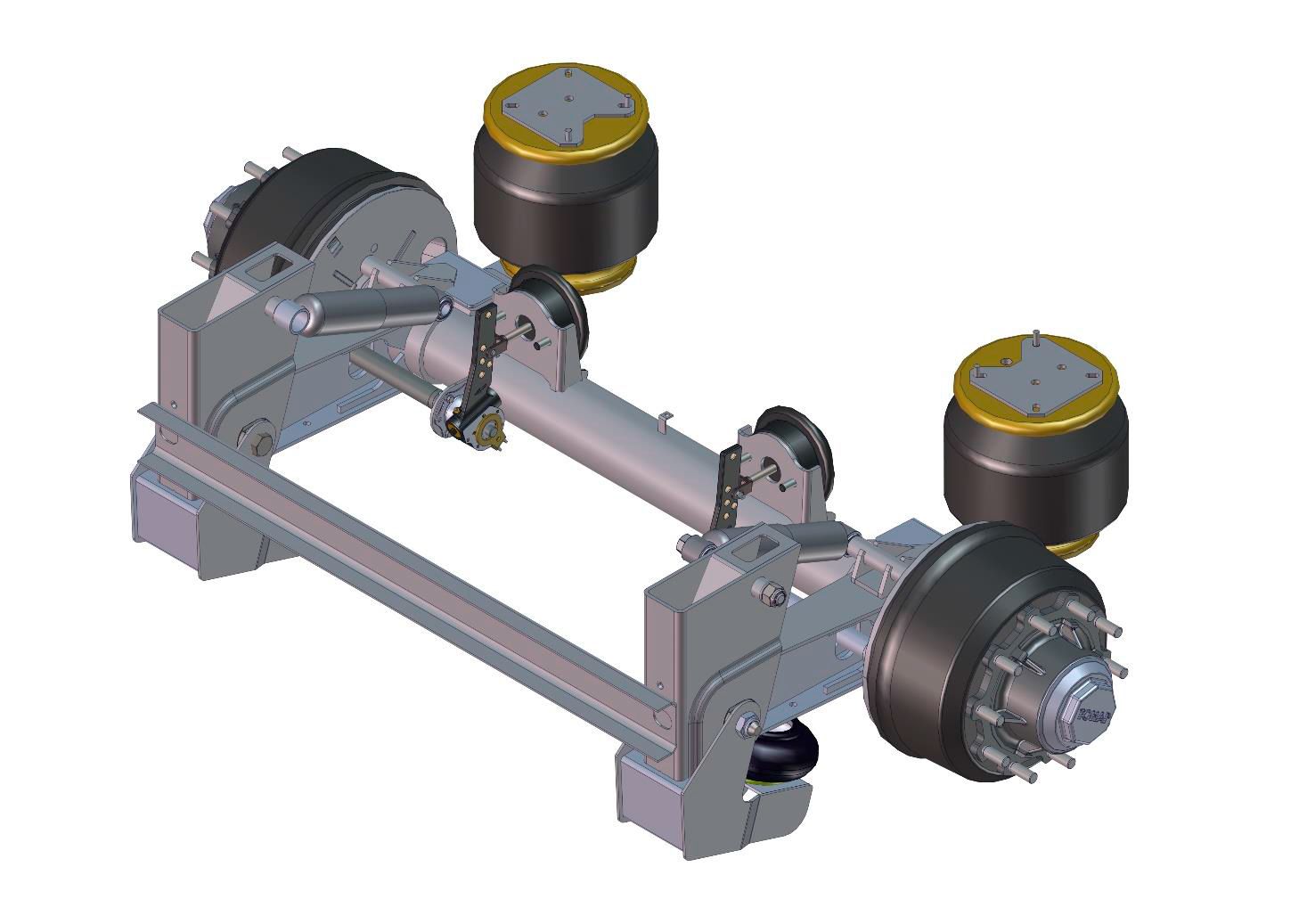

ОБЩИЙ ВИД

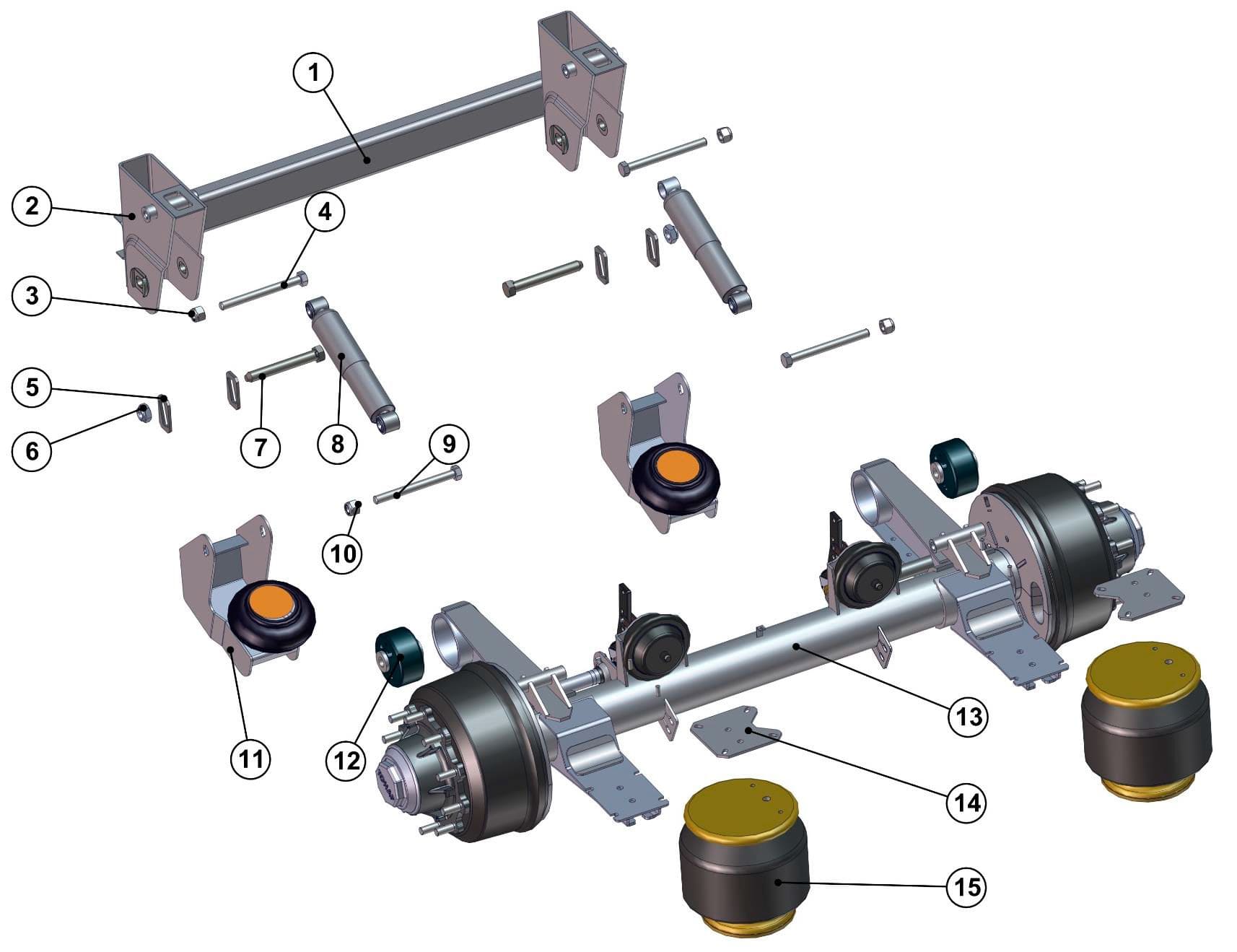

ПОДВЕСКА В СБОРЕ
1
90431-2912180
Балка с кроштейнами рессор
1
2
90431-2912460
Кронштейн рессоры рычажной подвески 390мм (с регулировкой)
2
3
1283001324
Гайка М24х3, самоконтрящаяся кл.пр.10
2
4
90431-2912241
Болт М24х260
2
5
9043-2912444
Регулировочная пластина
4
6
1283001236
Гайка болта М30х3,5
2
7
90431-2912478-10
Болт рессорный
2
8
4542054328
Амортизатор П 50.1.2905005 (ПААЗ)
2
9
90431-2912241
Болт М24х260
2
10
1283001324
Гайка М24х3, самоконтрящаяся кл.пр.10
2
11
9523-3013000-60
Механизм подъема оси для рычажной подвески с регулировкой
2
12
4533169729
Сайлентблок рессоры рычажной подвески
2
13
974623-2415020-30
Ось с рычагами передняя с АБС, колея рессор 1300мм, колея колес 2040мм
1
14
9042-2912541-01
Пластина крепления пневморессоры
2
15
9042-2912030-01
Пневморессора 810 с 2-мя шпильками с крепежом
2

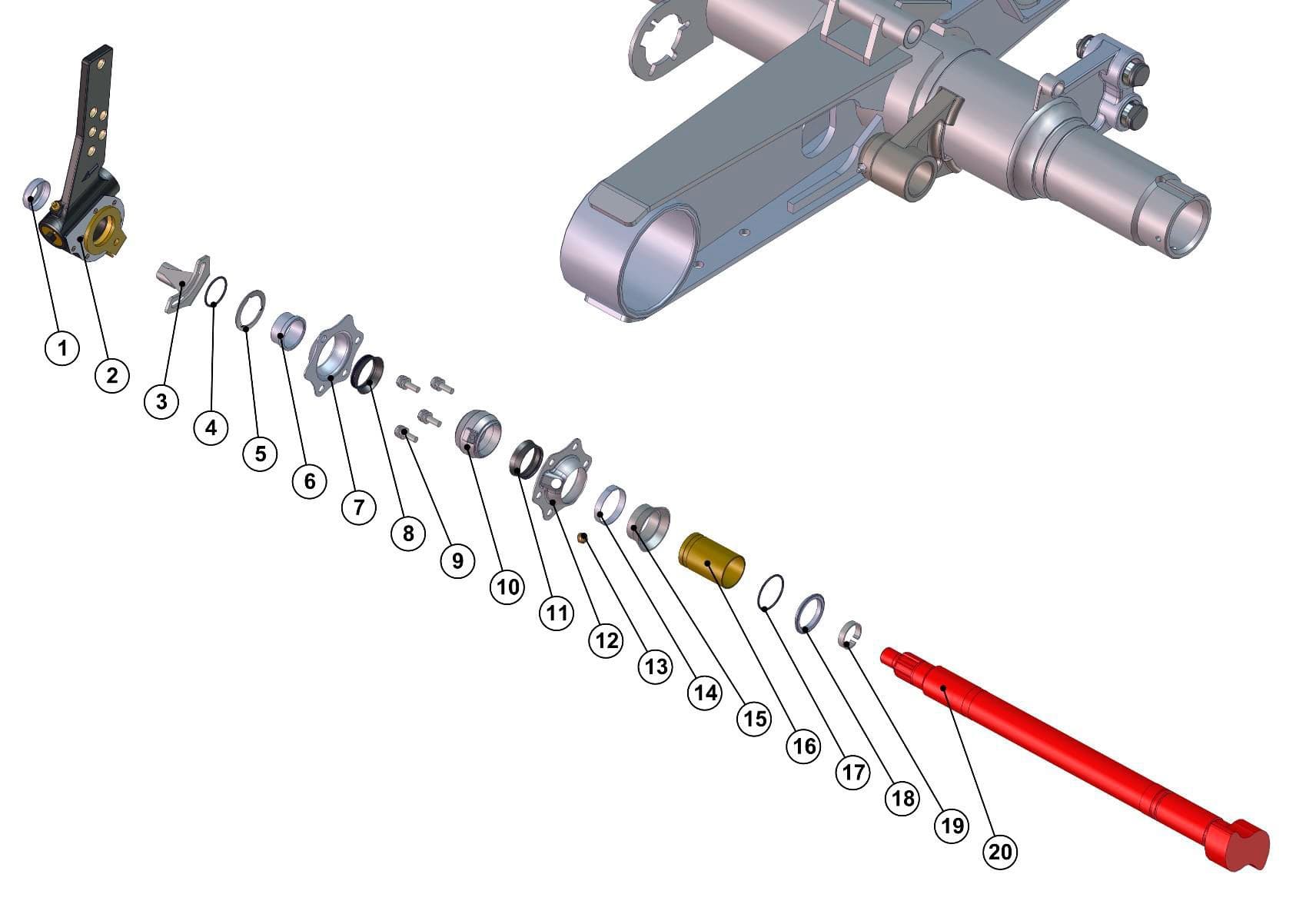

ОСЬ С БАРАБАННЫМ ТОРМОЗОМ
1
1284000325
Чашка 03.320.11.16.1
2
2
1284000325
Рычаг регулировочный
2
3
1284000325
Кронштейн регулятора зазора
2
4
S0980106091
Кольцо уплотнительное
2
5
S0980106091
Шайба защитная
2
6
S0980106091
Втулка
2
7
S0980106091
Крышка
2
8
S0980106091
Чехол
2
9
S0980106091
Болт М8
Шайба 8
Гайка М8 самоконтрящаяся
8
8
8
10
S0980106091
Подшипник
2
11
S0980106091
Чехол
2
12
S0980106091
Крышка
2
13
S0980106091
Маслёнка
4
14
S0980106091
Хомут ф49х9
2
15
S0980106091
Чехол
2
16
2200080055
Втулка
2
17
S0980106091
Кольцо уплотнительное
2
18
S0980106091
Кольцо уплотнительное 40х2,5
2
19
2200080072
Кольцо стопорное
2
20
2200080062\1284000249
Кулак разжимной L=603мм, левый\ Кулак разжимной L=603мм, правый
2

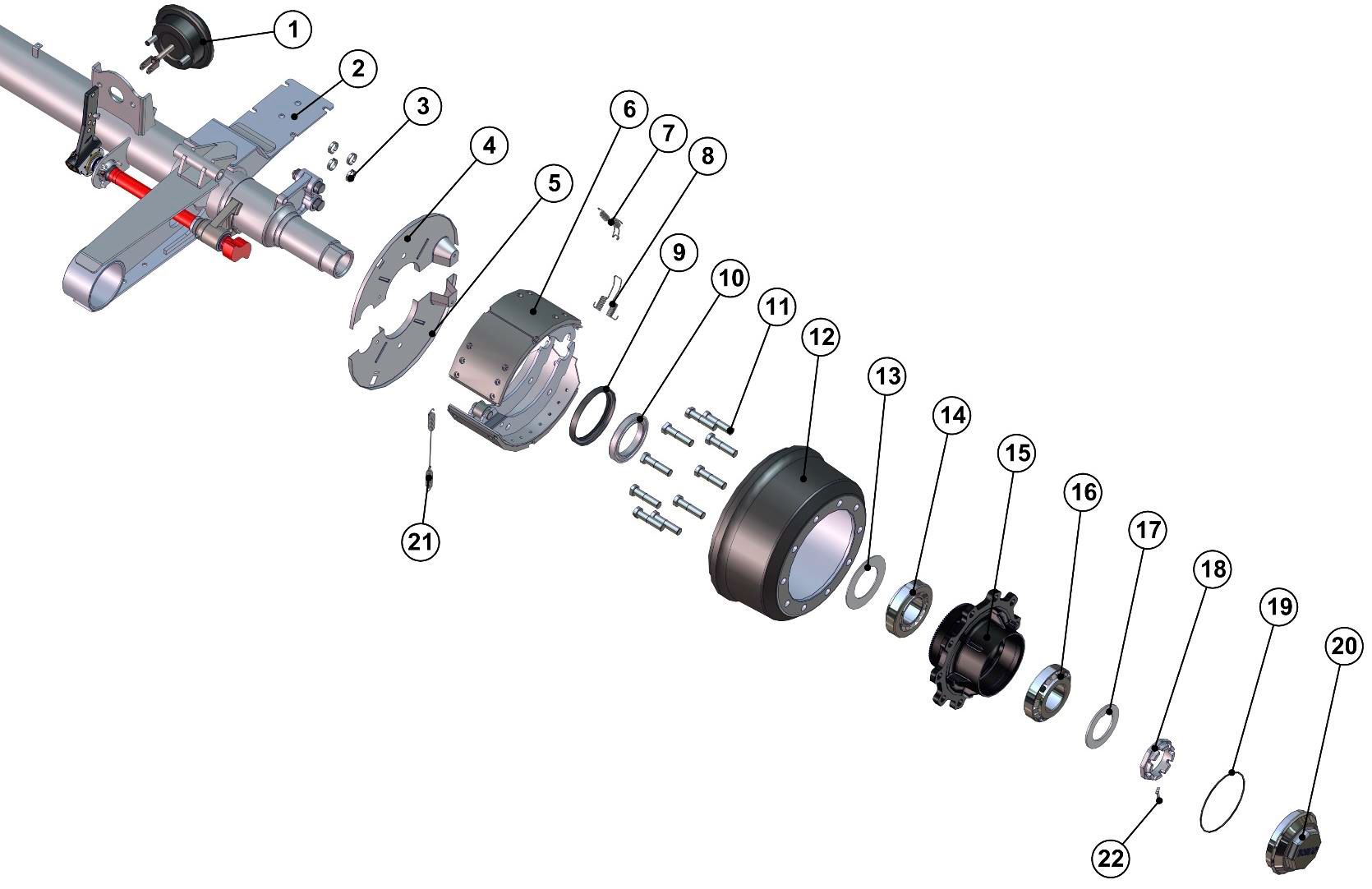

ОСЬ С БАРАБАННЫМ ТОРМОЗОМ
1
9042-3502040
Тормозная камера Wabco N24 н/н 4591191228 доработка
2
2
9042-2410090-02
Балка оси с рычагами передняя
1
3
2200080066
Вкладыш 03.188.02.02.0
8
4
2521015253
Щит грязезащитный 9042-3502153-20 (ф146мм)
2
5
2521015252
Щит грязезащитный 9042-3502152-20 (ф146мм)
2
6
2200080061
Колодка с накладками 180х420
4
7
1284000145
Пружина стяжная колодок, 03.397.33.06.0
2
8
1284000146
Пружина стяжная колодок, 03.397.33.07.0
2
9
4591257524
Манжета армированная 2.2-150х180-1 (h=15) ГОСТ8752-79
2
10
4542054330
Кольцо упорное 9042-3104095
2
11
1282000011
Болт колесный 9042-3104050
20
12
5301310403
Барабан тормозной (9746-3502070-30)
2
13
9042-3104027
Шайба защитная
2
14
4591257521
Подшипник ролик.7520А ГОСТ 520-89
2
15
5301310268
Ступица 9042-3104015-50
2
16
4591257521
Подшипник ролик.7520А ГОСТ 520-89
2
17
9042-3104077
Шайба упорная
2
18
4600000117
Гайка корончатая 9042-3104076-10
2
19
4591254318
Кольцо уплотнительное 160-170-46 ГОСТ 9833-73 (18829-73)
2
20
4600002427
Крышка ступицы 9042-3104092-10
2
21
1284000144
Пружина колодок, 05.397.58.03
2
22
1287000850
Шплинт 8х50 ГОСТ 397-79
2

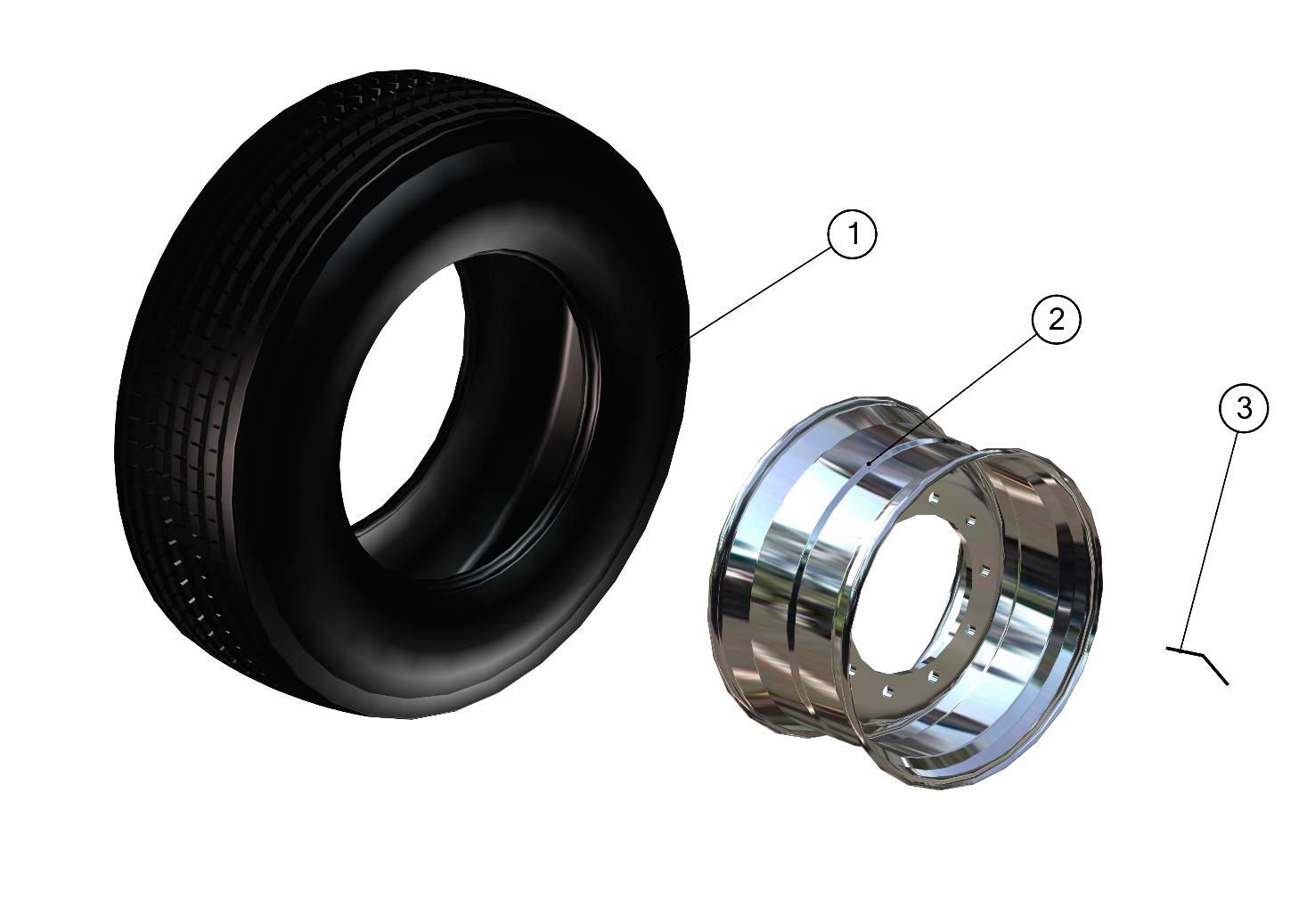

КОЛЕСО В СБОРЕ
1
2521015214
Шина 385/65 R22,5
6
2
2521015218
Диск 22,5х11,75 для шины 385/65 R22,5 (вх. в к-т н/н 1446010213К)
6
3
3417010503
Вентиль колеса TR 573С угол 90С l=83мм, d отв=15,7мм
6
СВЕТОТЕХНИКА
1
4573640570
Фонарь габаритный А3731.001-18 автожелтый (с кабелем 450мм)
8
2
4573640568
Фонарь передний габаритный А3731.001-16 (с кабелем 1200мм) бесцветный
2
3
4573600578
Фонарь задний ФЗ 05.24Л-03 (разъем 1718230-2 байонет, БГО)
1
4
4573600579
Фонарь задний ФЗ 05.24П03 (разъем 1718230-2 байонет, БГО)
1
5
4573600576
Фонарь габаритный ФГ 00Л-01 (разъем АМР 282080-1левый)
1
6
4573600577
Фонарь габаритный ФГ 00П-01 (разъем АМР 282080-1правый)
1
7
4573317707
Фонарь освещения номерного знака ОНЗ 00-003
2

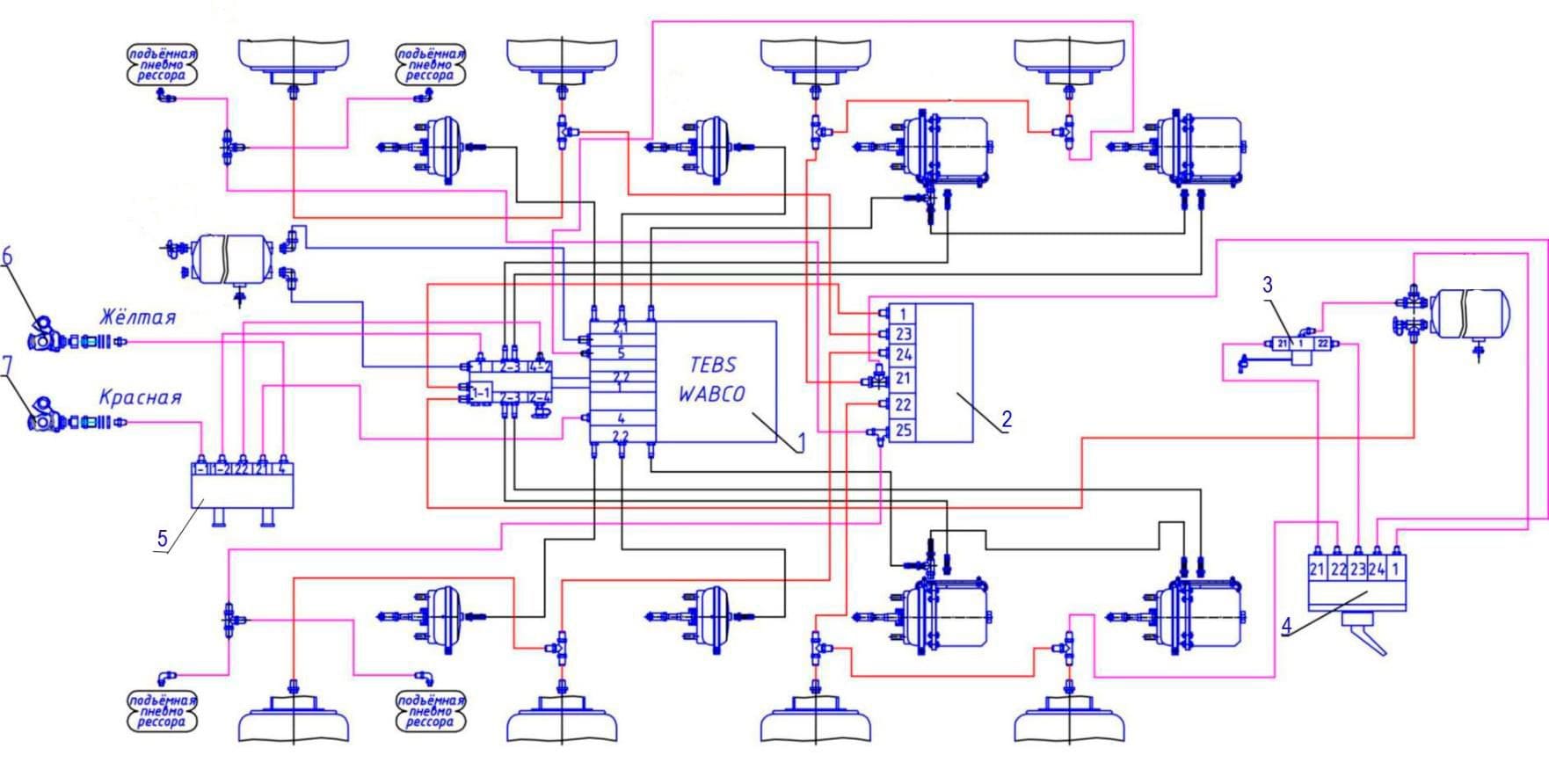

ПНЕВМАТИКА
1
1284000173
Блок EBS 2S/2M 480 102 063 0, WABCO (вх. в к-т н/н 1284000173К)
1
2
1284000272
Клапан управления подъемной осью 463 084 100 0, WABCO
1
3
1284000392
Кран уровня пола 464 006 102 0 с фитингами, фирмы WABCO
1
4
1284000191
Кран управления пневмоподвеской 463 032 220 0 с фитингами, WABCO
1
5
4591191117
Кран растормаживания прицепа 971 002 900 0, WABCO
1
6
1284000107
Головка с фильтром желтая, 952 201 001 0, WABCO
1
7
1284000108
Головка с фильтром красная, 952 201 002 0, WABCO
1
