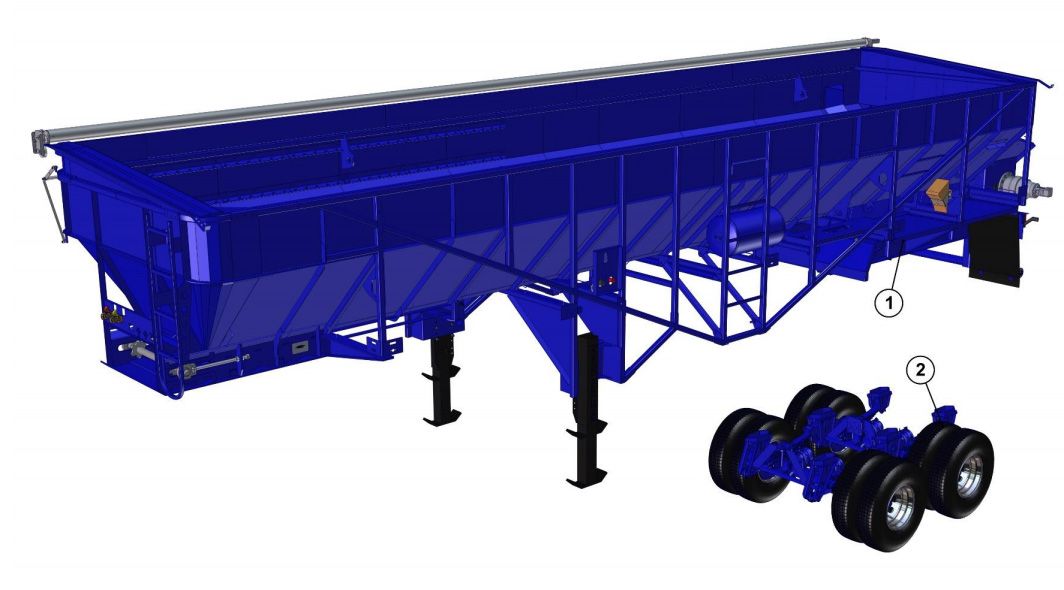

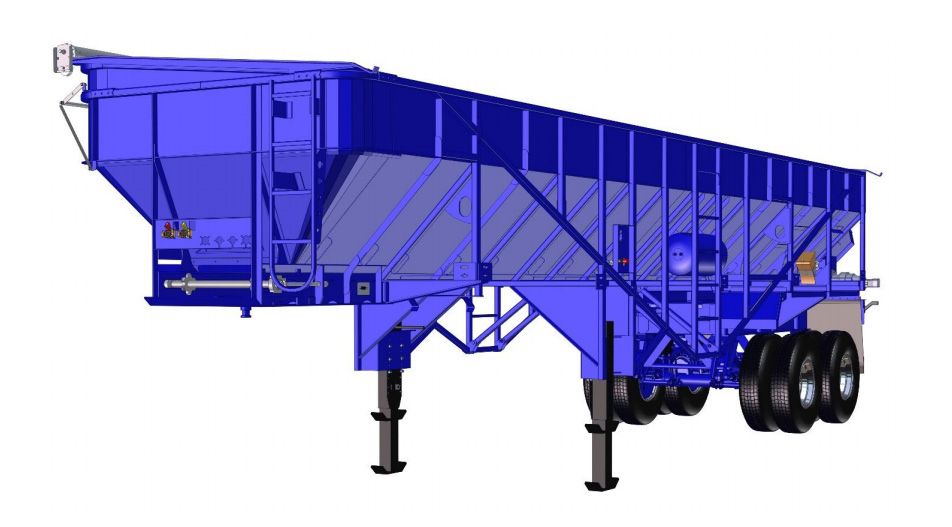

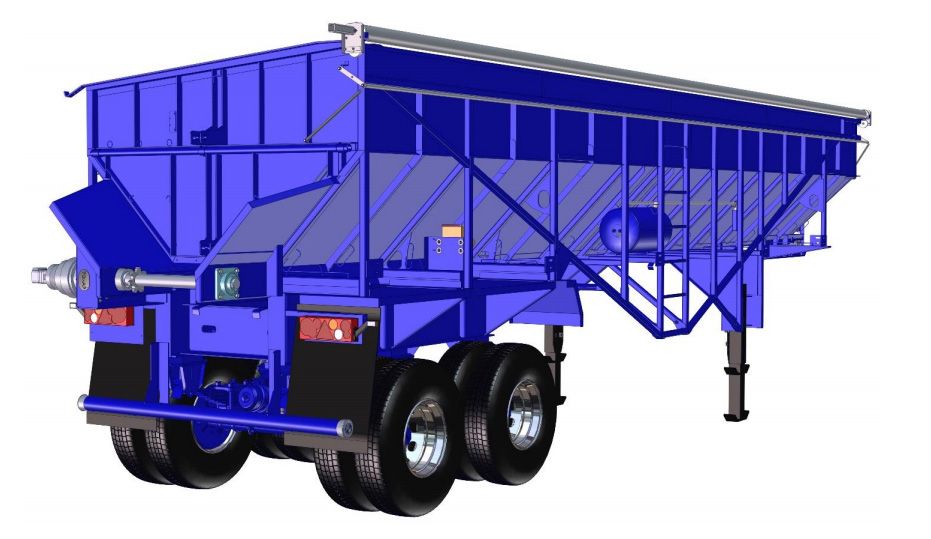

ПОЛУПРИЦЕП - МОДЕЛИ 9593-0000010

1

*

Кузов в сборе

1

2

*

Подвеска

1

1

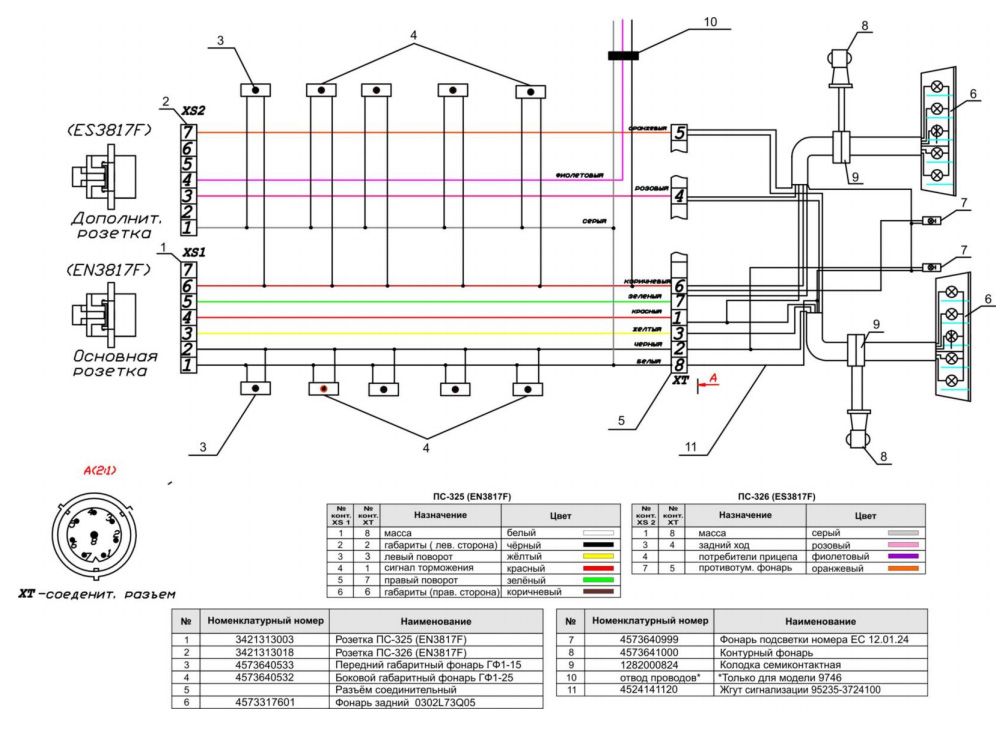

4573600578

Фонарь задний ФЗ 05.24Л-03 (разъем 1718230-2 байонет, БГО)

1

2

4573600579

Фонарь задний ФЗ 05.24П03 (разъем 1718230-2 байонет, БГО)

1

3

4591254376

Заглушка 9746-2804002

2

4

9593-6000050

Установка тента

1

5

9593-3107000

Установка крыльев

1

6

95235-2721020-10

Установка опорных устройств

1

7

*

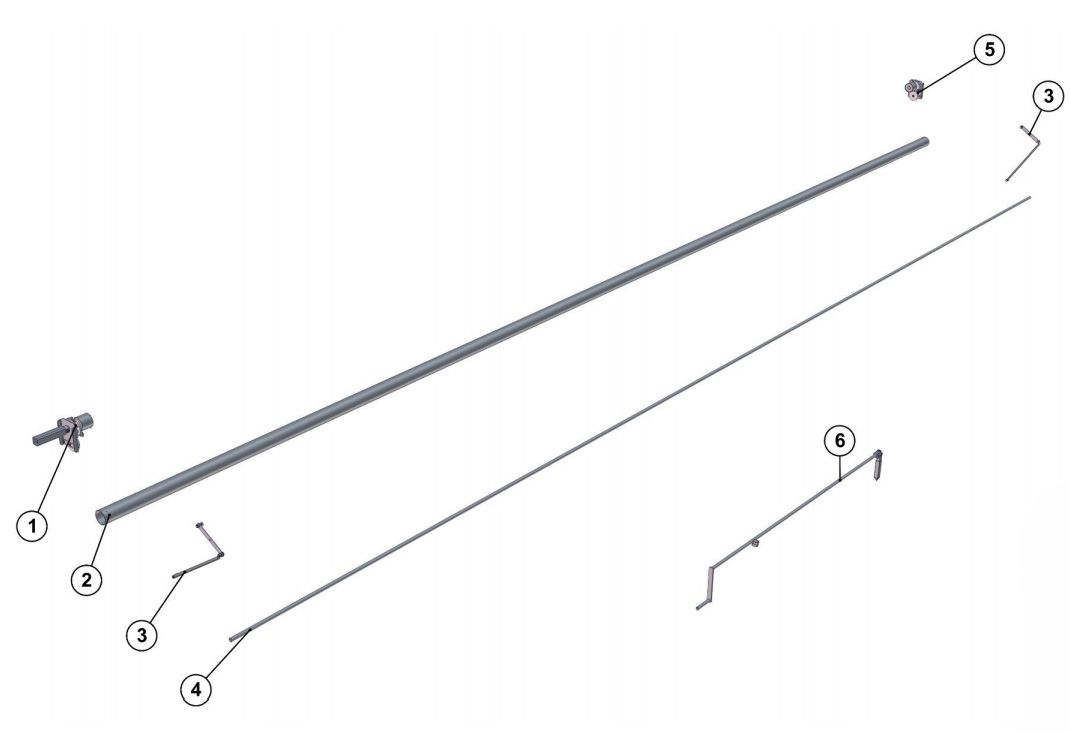

Кузов

1

1

*

Задний механизм в сборе

1

2

9593-6000111

Труба

1

3

*

Механизм натяжения

1

4

9593-6000131

Труба

1

5

ПТ1-6011090-10

Механизм в сборе

1

6

95235-6000090-10

Ворот

1

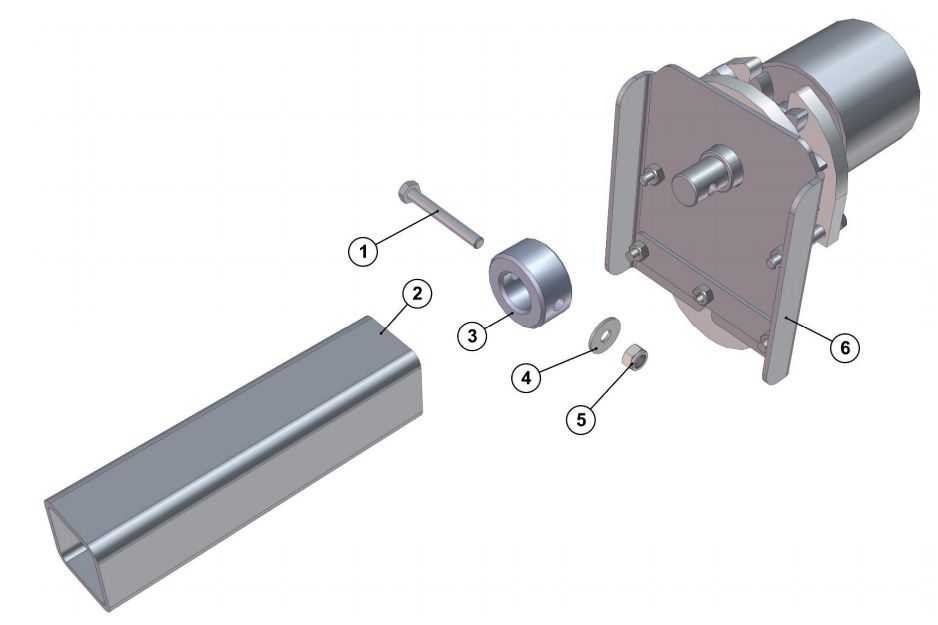

1

1282000881

Болт М8-6gх65.88.016 ГОСТ 7805-70

1

2

95235-6000062

Труба 50х50х4 L=200мм

1

3

9593-6000121

Втулка

1

4

1286020108

Шайба 8 увеличенная DIN9021, ГОСТ 6958-78 с покрытием

1

5

1280362908

Гайка М8 самостопорящ. кл.пр. 8 с покр. DIN 985 (ГОСТ Р 50273-92)

1

6

ПТ1-6011090-10

Механизм в сборе

1

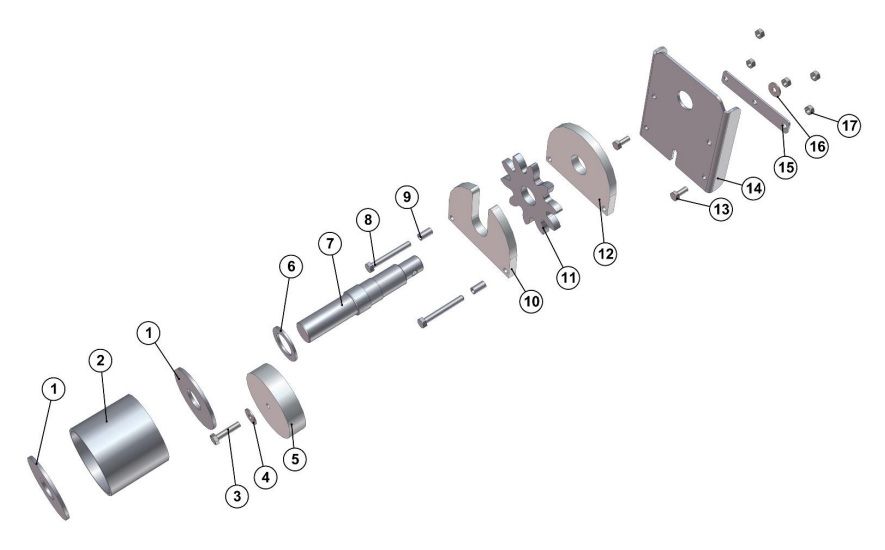

1

ПТ1-6011019

Заглушка

2

2

ПТ1-6011018

Гильза

1

3

1282000855

Болт М8-6gх55.88.016 ГОСТ 7805-70

1

4

1286020108

Шайба 8 увеличенная DIN9021, ГОСТ 6958-78 с покрытием

1

5

ПТ1-6011026-10

Ролик

1

6

ПТ1-6011014

Кольцо

1

7

ПТ1-6011011-10

Ось

1

8

1282000881

Болт М8-6gх65.88.016 ГОСТ 7805-70

2

9

ПТ1-6011027

Втулка

2

10

ПТ1-6011025

Пластина

1

11

ПТ1-6011012-10

Шестерня

1

12

ПТ1-6011023

Пластина

1

13

1282000818

Болт М8-6gх20.88.016 ГОСТ 7805-70

2

14

ПТ1-6011016

Пластина

1

15

ПТ1-6011017-10

Пластина

1

16

1286020108

Шайба 8 увеличенная DIN9021, ГОСТ 6958-78 с покрытием

1

17

1280362908

Гайка М8 самостопорящ. кл.пр. 8 с покр. DIN 985 (ГОСТ Р 50273-92)

5

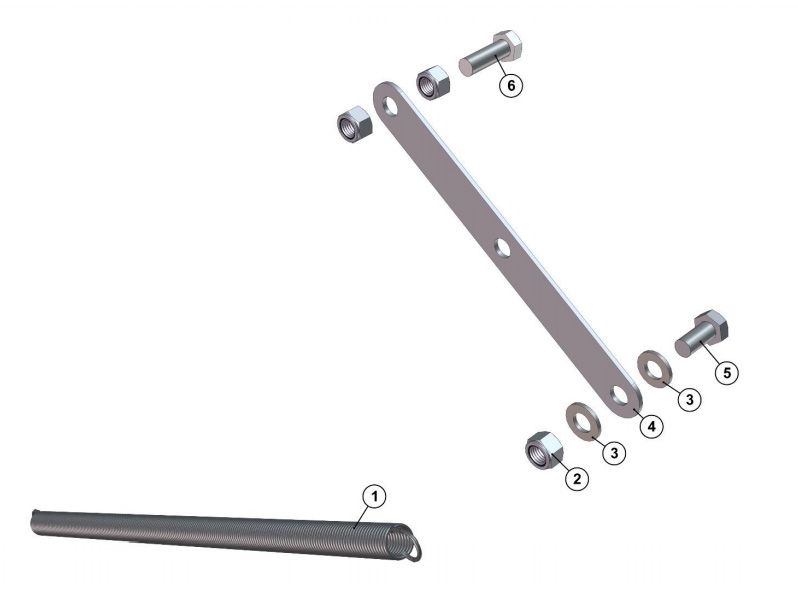

1

2200080102

Пружина растяжения ПТ5-6000201
(L1=517.5, L2=783, F2=100H)

1

2

1283000112

Гайка М12 самостопорящаяся с покр. DIN
985 (ГОСТ Р 50273-92)

2

3

1286010012

Шайба 12 ГОСТ11371-78 с покрытием

2

4

ПТ1-6010101

Рычаг

1

5

1282001225

Болт М12х25 класс прочности 8.8, ГОСТ 7805-70 с покрытием

1

6

1282001235

Болт М12х35 класс прочности 10,9, ГОСТ7805-70 с покрытием

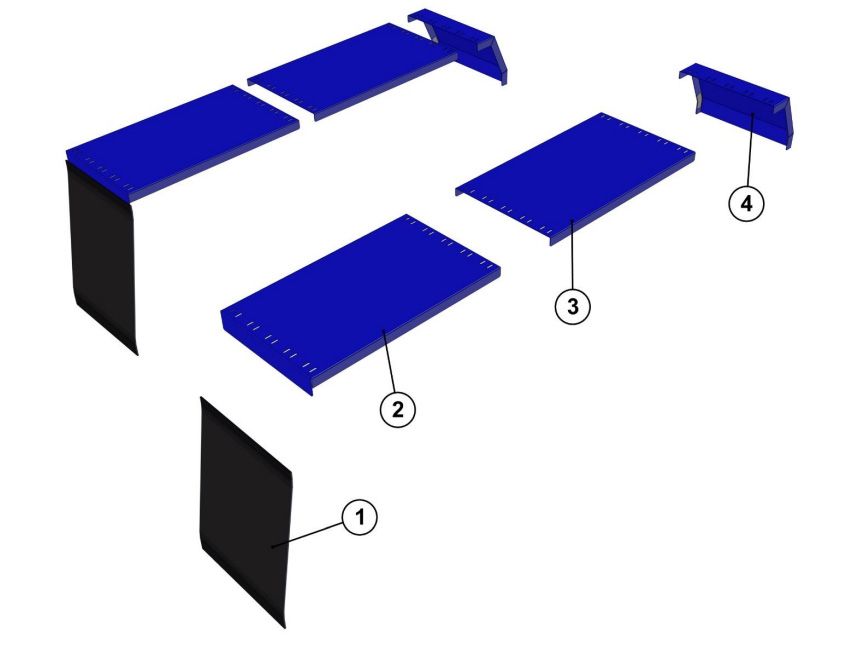

1

1

95235-3104005

Лист

2

2

9593-3107001

Крыло

2

3

95235-3107002-10

Крыло

2

4

95235-3107001

Крыло

2

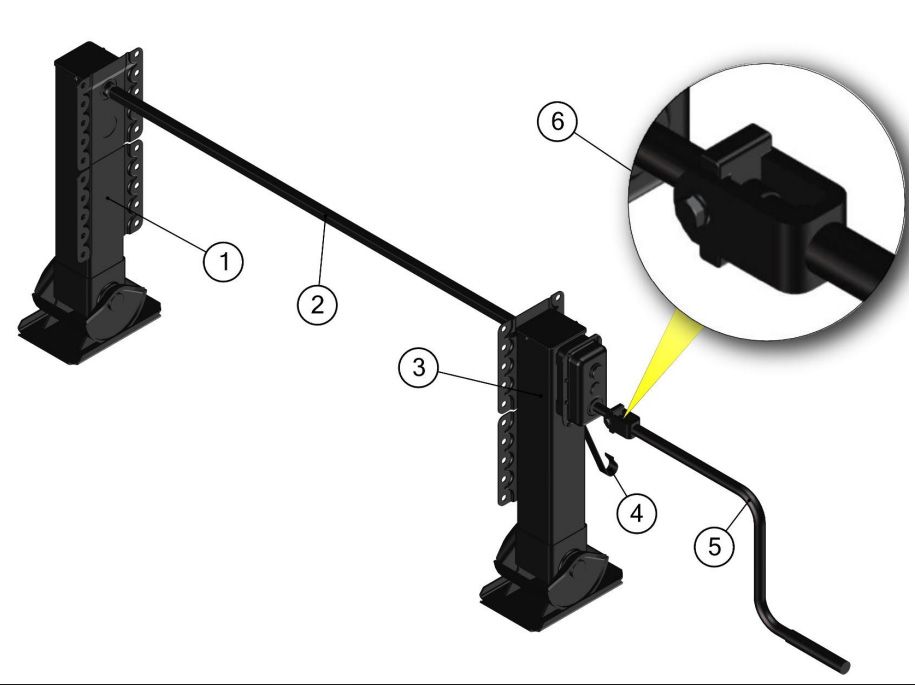

1

4585272343

Устройство опорное FUWA FW3714H без редуктора

1

2

9746-2721054

Вал промежуточный

1

3

4585272342

Устройство опорное FUWA FW3714H с редуктором

1

4

4585272316

Крючок фирмы " FUWA" (вх. в к-т FUWA н/н 4585272010К)

1

5

4585272317

Ручка фирмы " FUWA" (вх. в к-т FUWA н/н 4585272010К)

1

6

4585272315

Комплект крепления ручки FUWA (болт М10х70-1шт; гайка М10 самоконтр-1шт; шайба10-2шт(вх.в комплект)

1

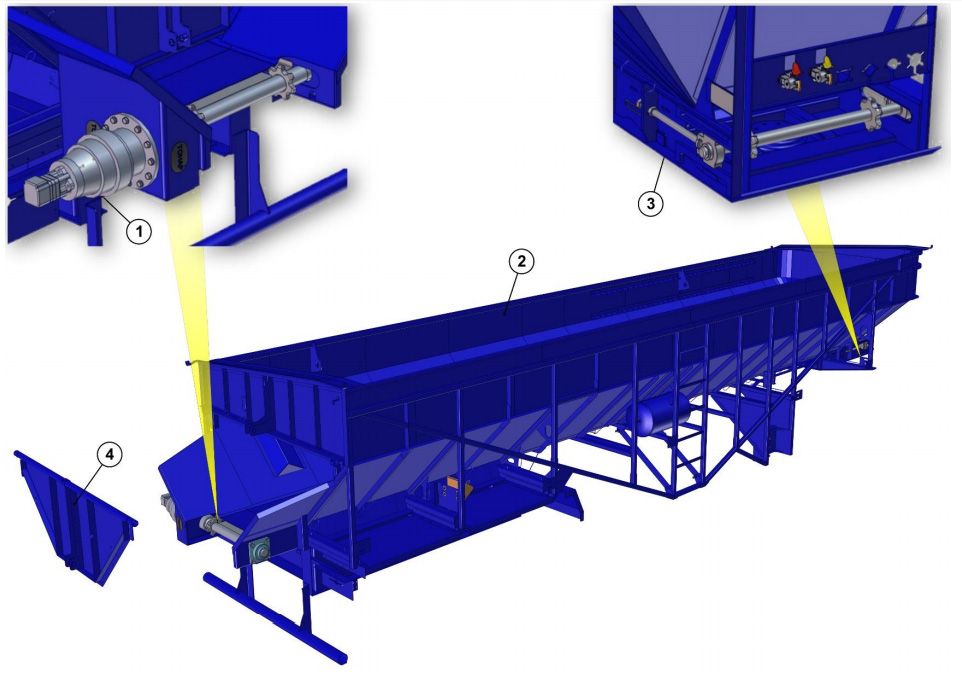

1

95235-8600070-60

Установка приводного вала

1

2

9593-4000010

Кузов с дверями

1

3

95235-8600110

Установка натяжного вала

1

4

95235-5600100

Люк

1

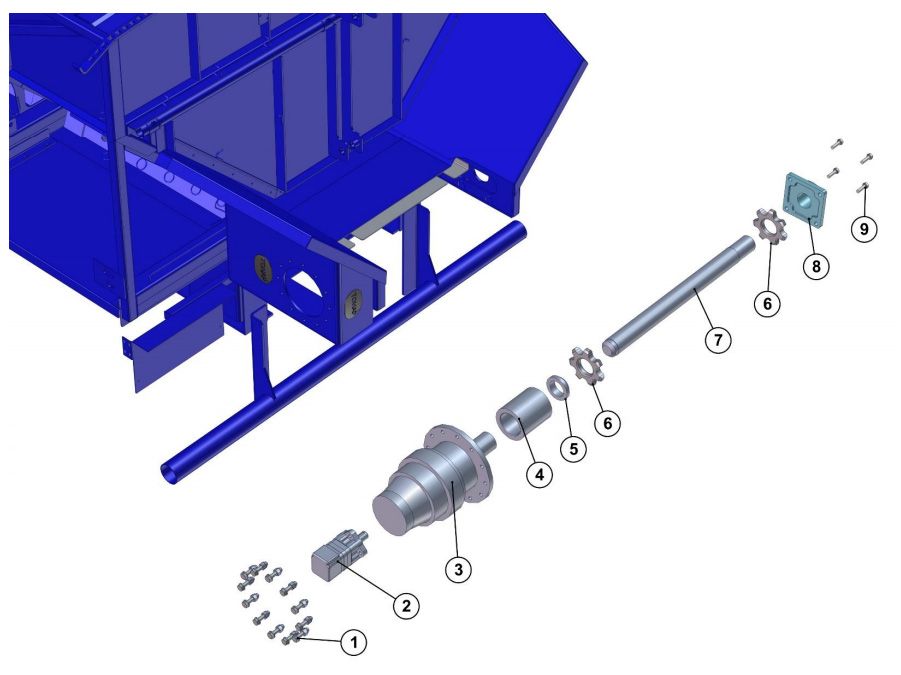

1

1282001660

Болт М16х60 класс прочности 8.8 ГОСТ 7805-70 с покрытием

12

2

4573312248

Гидромотор MTS 200, HYDRAULIC MOTOR M+S

1

3

4573312247

Редуктор EX 1502 NN2 DA11, Penta

1

4

95235-8600122

Втулка

1

5

95235-8600123

Кольцо

1

6

95235-8600034-20

Звездочка приводная

2

7

95235-8600121

Вал ф80 ст20

1

8

4591257529

Подшипниковый узел UCF 215 фирмы ASASHI

1

9

1282001651

Болт М16х55 ГОСТ 7805-70 класс прочности 10.9 с покрытием

4

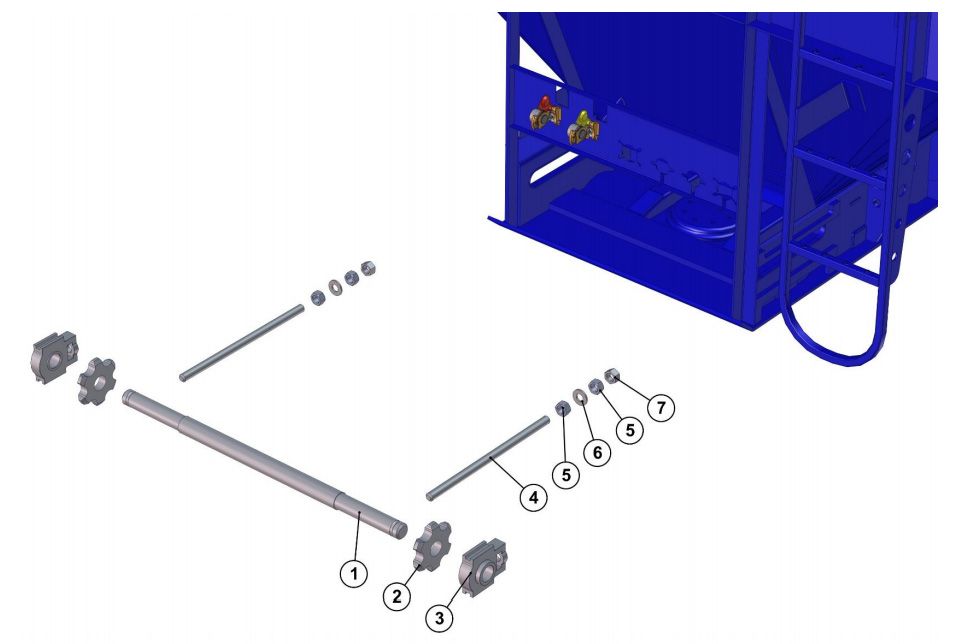

1

95235-8600041

Вал натяжения ф50 ст20

1

2

95235-8600043

Звездочка натяжная

2

3

4591257531

Подшипниковый узел натяжной UCT 209 фирмы ASASHI

2

4

95235-8600011-01

Шпилька

2

5

95235-8600027

Гайка М24х3

4

6

1283000129

Шайба 24.03.019, ГОСТ 11371-78

2

7

95235-8600012

Гайка

2

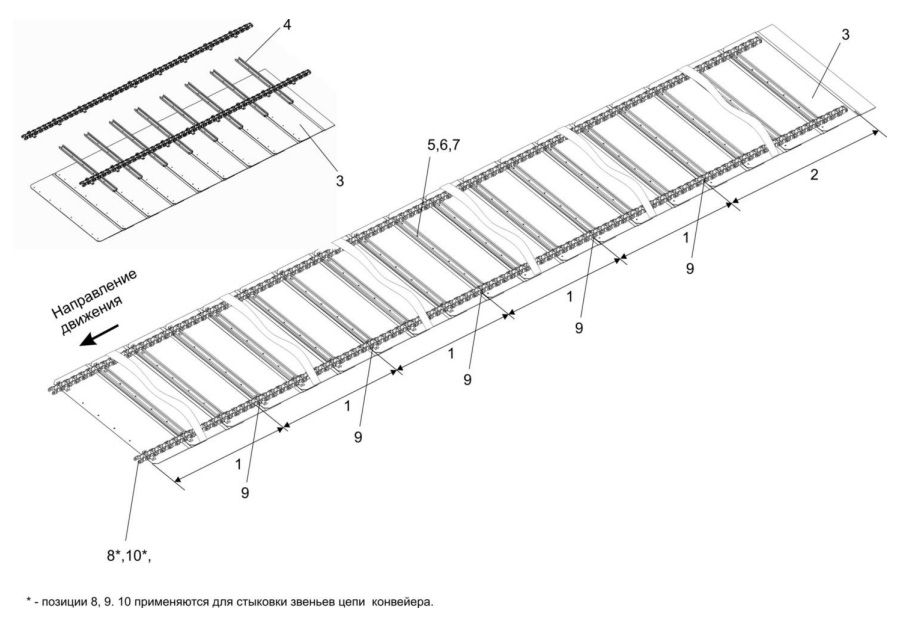

1

95235-4541030

Цепь основная

12

2

9593-4541040

Цепь конвейера дополнительная

2

3

95235-4541028

Лист

55

4

95235-4541027-10

Швеллер

55

5

1282000831

Болт мебельный М8х30 ГОСТ 7801-81, класс прочности С с покрытием

330

6

1286020110

Шайба 10 увеличенная DIN9021, ГОСТ 6958-78 с покрытием

330

7

1280362908

Гайка М8 самостопорящ. кл.пр. 8 с покрытием

330

8

пт4-4541024

Палец ф20

2

9

95235-4541024-14

Палец

12

10

1283000012

Гайка М12

2

1

95235-4000260-10

Установка элементов предотвращения повреждения груза

1

2

95235-4000261/-01

Уголок

2

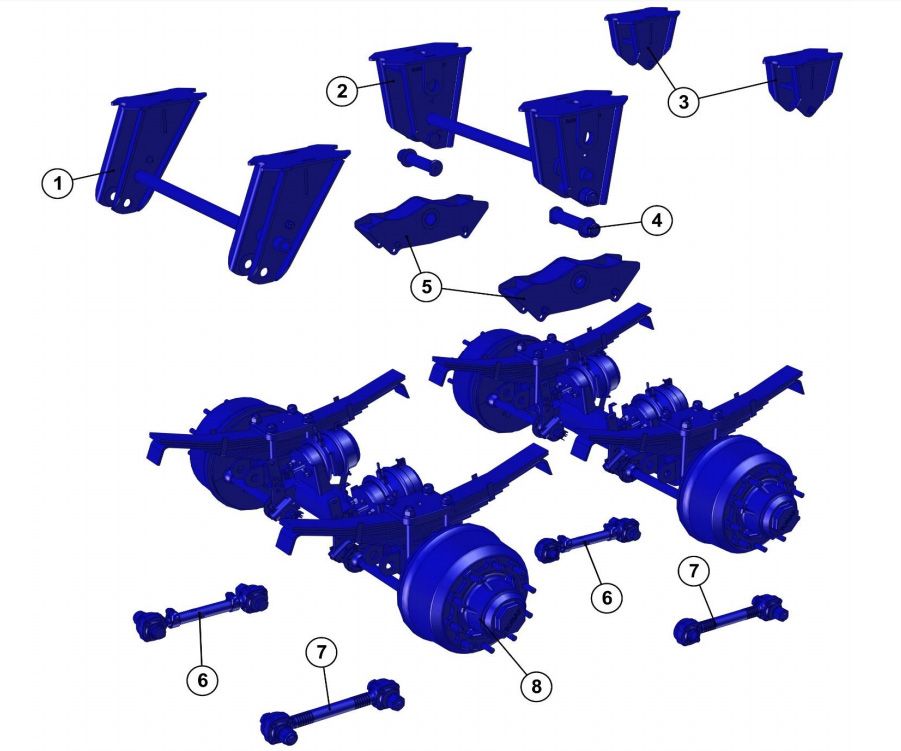

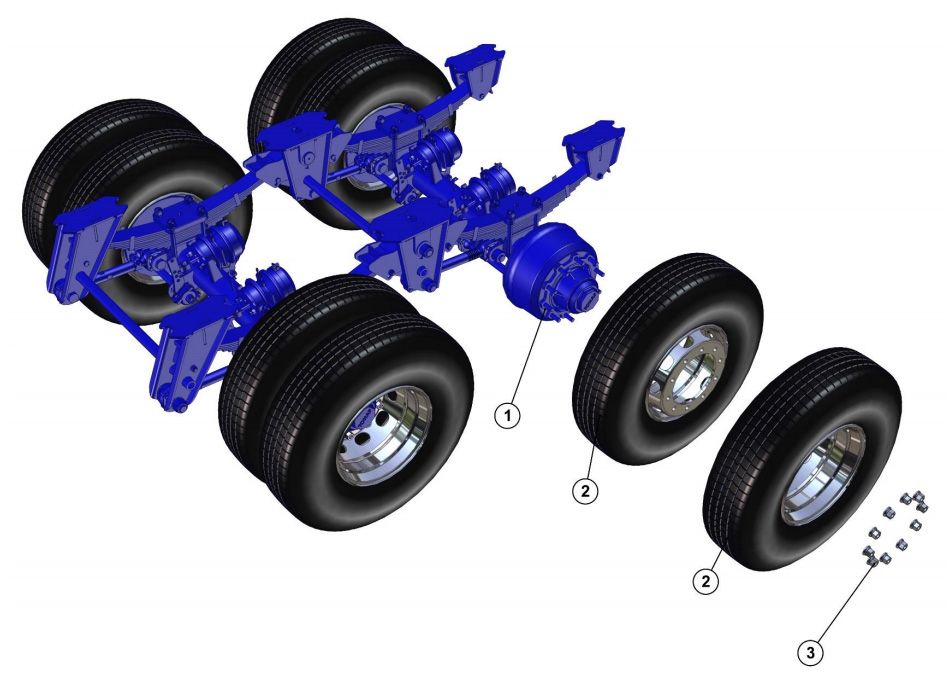

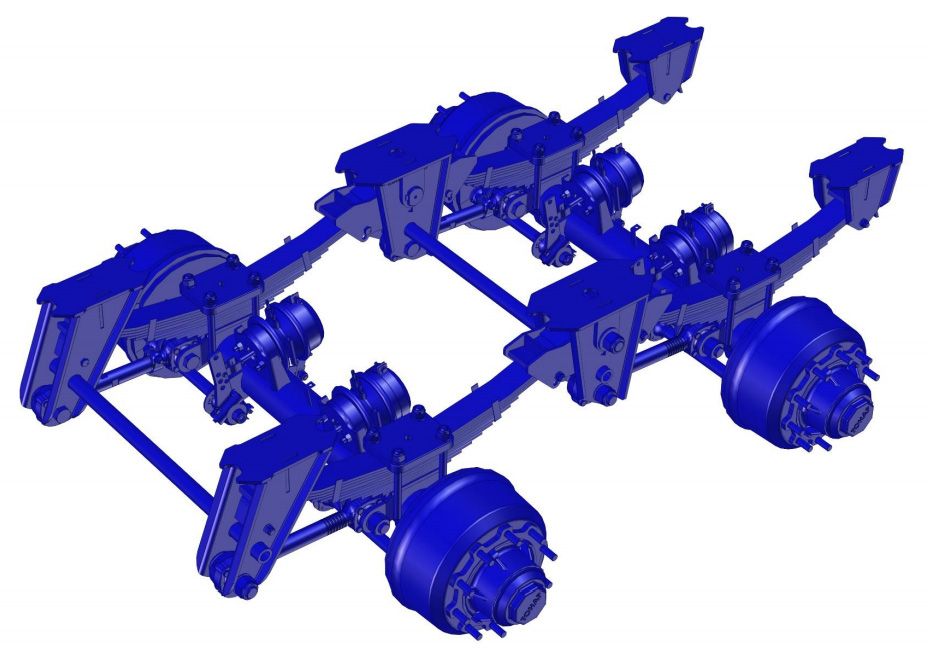

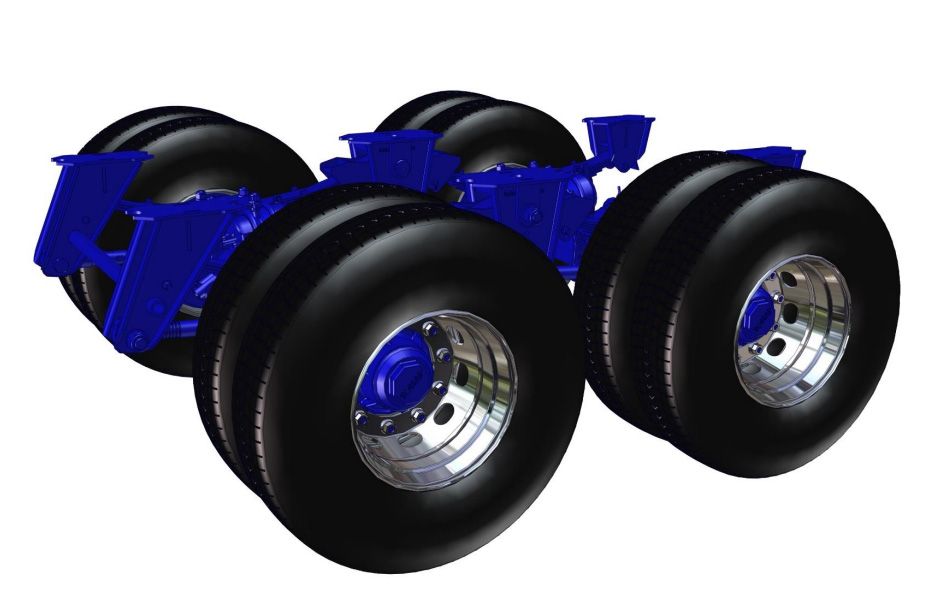

1

*

Подвеска с кранштейнами

1

2

6428-3104007-12

Колесо в сборе

8

3

4599122215

Гайка колесная DM22-10 ГОСТ Р 53819 - DIN74361 B. покр. Dakromet

40

1

1342-2912160-40

Кронштейны рессор с трубой

1

2

1342-2912170

Кронштейны балансиров с поперечиной

1

3

1342-2912440-30

Кронштейн рессоры задний

2

4

9133-2912162-10

Болт крепления балансира

2

5

1342-2912460

Балансир

2

6

2247120055

Штанга реактивная нерегулируемая 480 мм 643-2919010-03 РОСТАР

2

7

2247120054

Штанга реактивная регулируемая 480 мм 642-2919010-03 РОСТАР

2

8

*

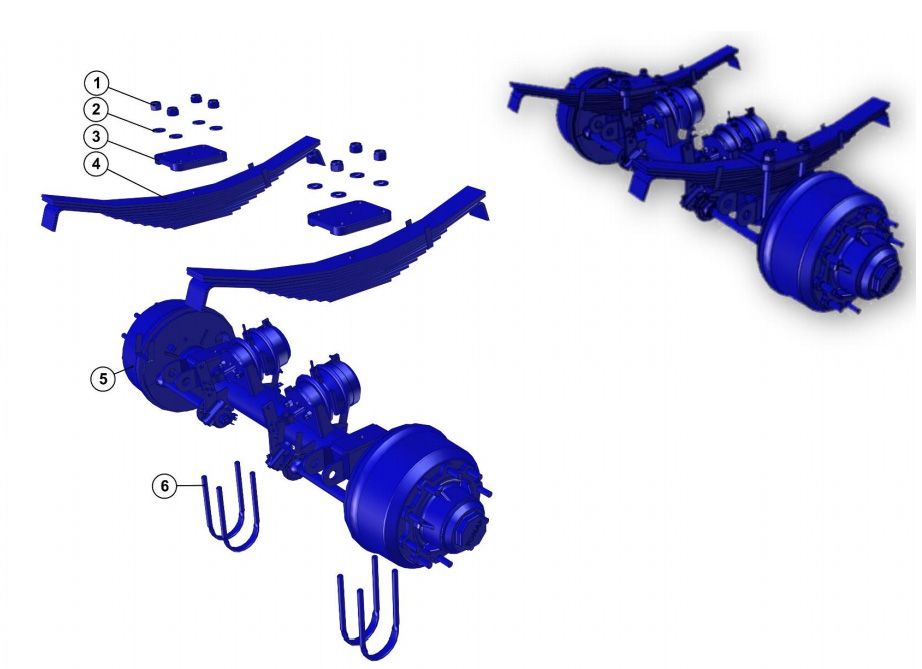

Ось с многолистовыми рессорами

2

1

1283001324

Гайка М24х3, самоконтрящаяся кл.пр.10

8

2

1283000129

Шайба 24.03.019, ГОСТ 11371-78

8

3

95235-2912426

Накладка рессоры

2

4

2247120046

Рессора МАЗ 97581-2912012

2

5

9591-2410016-10

Ось с тормозами средняя колея рессор 960мм

1

6

95235-2912408

Стремянка рессоры

4

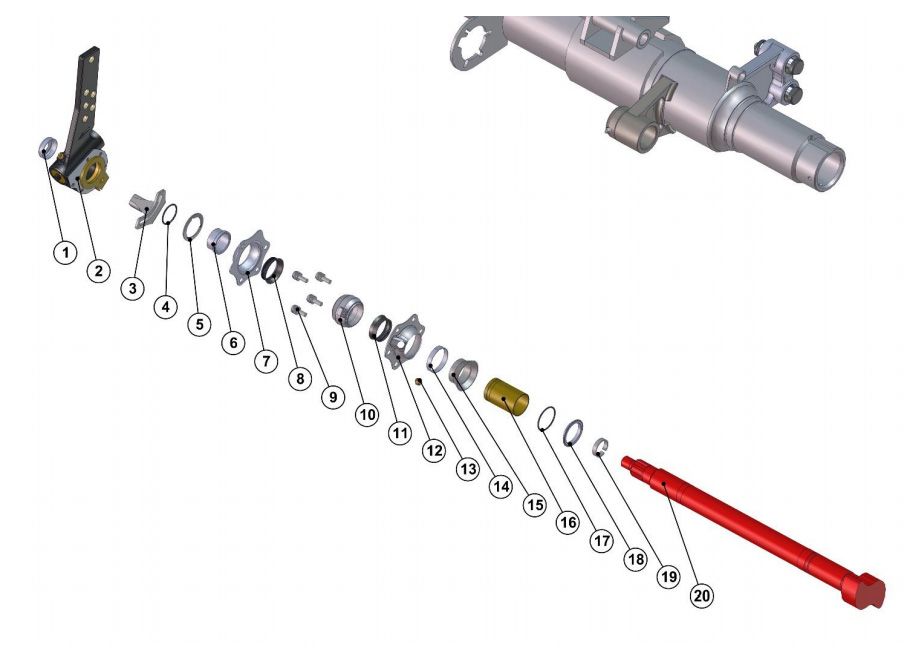

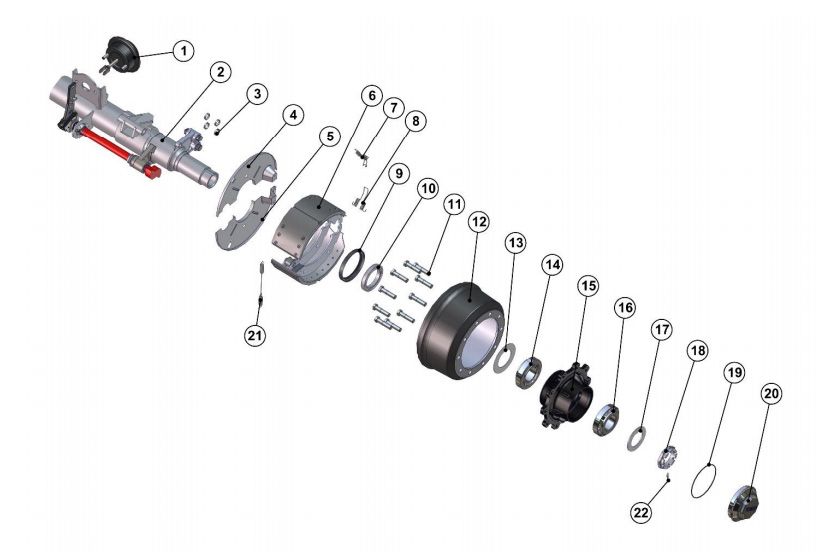

1

1284000325

Чашка 03.320.11.16.1

2

2

1284000325

Рычаг регулировочный

2

3

1284000325

Кронштейн регулятора зазора

2

4

S0980106091

Кольцо уплотнительное

2

5

S0980106091

Шайба защитная

2

6

S0980106091

Втулка

2

7

S0980106091

Крышка

2

8

S0980106091

Чехол

2

9

S0980106091

Болт М8

8

10

S0980106091

Шайба 8

8

11

S0980106091

Гайка М8 самоконтрящаяся

8

12

S0980106091

Подшипник

2

13

S0980106091

Чехол

2

14

S0980106091

Крышка

2

15

S0980106091

Маслёнка

4

16

S0980106091

Хомут ф49х9

2

17

S0980106091

Чехол

2

18

2200080055

Втулка

2

19

S0980106091

Кольцо уплотнительное

2

20

S0980106091

Кольцо уплотнительное 40х2,5

2

21

2200080072

Кольцо стопорное

2

22

2200080062\1284000249

Кулак разжимной L=603мм, левый\ Кулак разжимной L=603мм, правый

2

1

9042-3502040

Тормозная камера Wabco N24 н/н 4591191228 доработка

2

2

9042-2410090-02

Балка оси с рычагами передняя

1

3

2200080066

Вкладыш 03.188.02.02.0

8

4

2521015253

Щит грязезащитный 9042-3502153-20 (ф146мм)

2

5

2521015252

Щит грязезащитный 9042-3502152-20 (ф146мм)

2

6

2200080061

Колодка с накладками 180х420

4

7

1284000145

Пружина стяжная колодок, 03.397.33.06.0

2

8

1284000146

Пружина стяжная колодок, 03.397.33.07.0

2

9

4591257524

Манжета армированная 2.2-150х180-1 (h=15) ГОСТ8752-79

2

10

4542054330

Кольцо упорное 9042-3104095

2

11

1282000011

Болт колесный 9042-3104050

20

12

5301310403

Барабан тормозной (9746-3502070-30)

2

13

9042-3104027

Шайба защитная

2

14

4591257521

Подшипник ролик.7520А ГОСТ 520-89

2

15

5301310268

Ступица 9042-3104015-50

2

16

4591257521

Подшипник ролик.7520А ГОСТ 520-89

2

17

9042-3104077

Шайба упорная

2

18

4600000117

Гайка корончатая 9042-3104076-10

2

19

4591254318

Кольцо уплотнительное 160-170-46 ГОСТ 9833-73 (18829-73)

2

20

4600002427

Крышка ступицы 9042-3104092-10

2

21

1284000144

Пружина колодок, 05.397.58.03

2

22

1287000850

Шплинт 8х50 ГОСТ 397-79

2

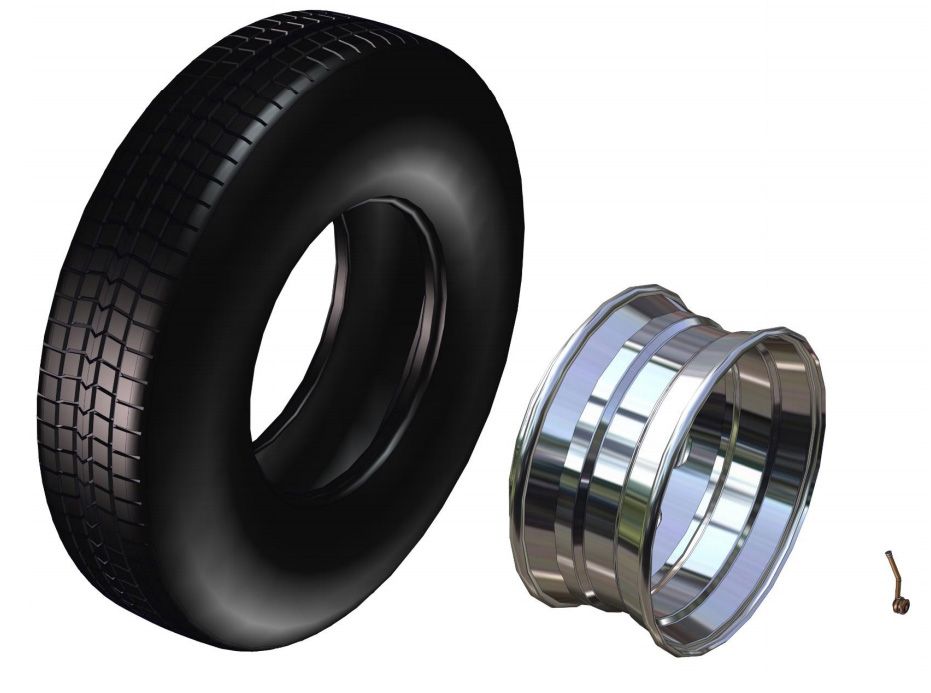

1

2521029581

Шина бескамерная 11R22.5

12

2

2521016416

Колесо дисковое 8,25х22,5

12

3

3417010503

Вентиль колеса

12

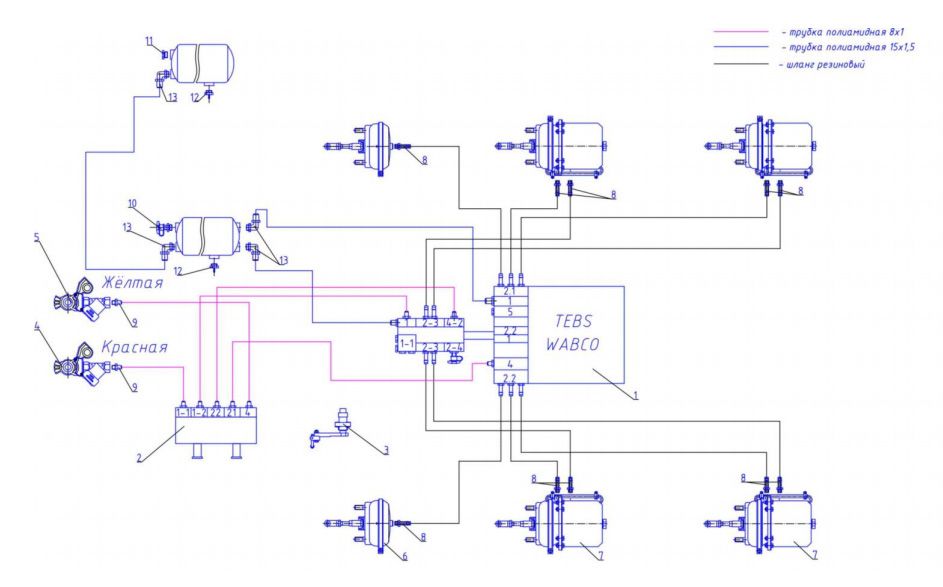

1

1284000173

Блок EBS 2S/2M 480 102 063 О

1

2

4591191117

Кран растормаживания 971 002 900 О, WABCO

1

3

1284000392

Кран уровня пола 464 006 102 О, WABCO

1

4

1284000108

Головка с фильтром красная, 952 201 002 О, WABCO

1

5

1284000107

Головка с фильтром желтая, 952 201 001 О, WABCO

1

6

5512300061

Камера тормозная Т24

2

7

5512300064

Камера тормозная Т24/ЗО

4

8

1284000117

Фитинг №26971101615, SIRIT( 893 129 401 2, WABCO)

10

9

1284000190

Фитинг М16х1,5

2

10

1284000152

Клапан контр. вывода№2790221,5SIRIT (463 703 115 О WABCO)

1

11

1284000167

Пробка М22х1,5 №26952212, SIRIT

1

12

1284000160

Кпапан слива конденсата М22х1,5№2VSM2215, SIRIT

2

13

1284000168

Фитинг-угольник №28101512022155, SIRIT

2

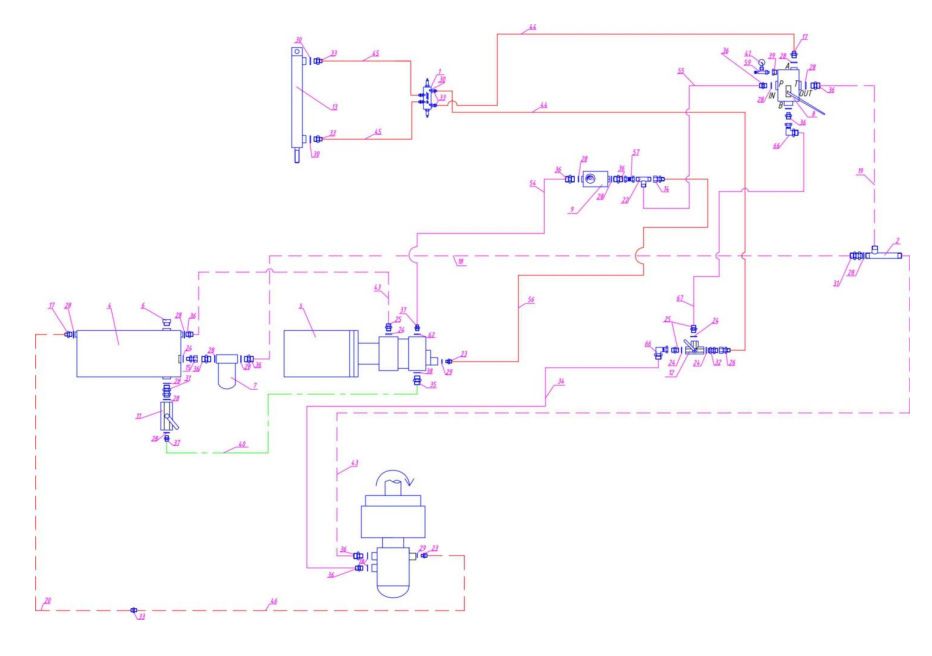

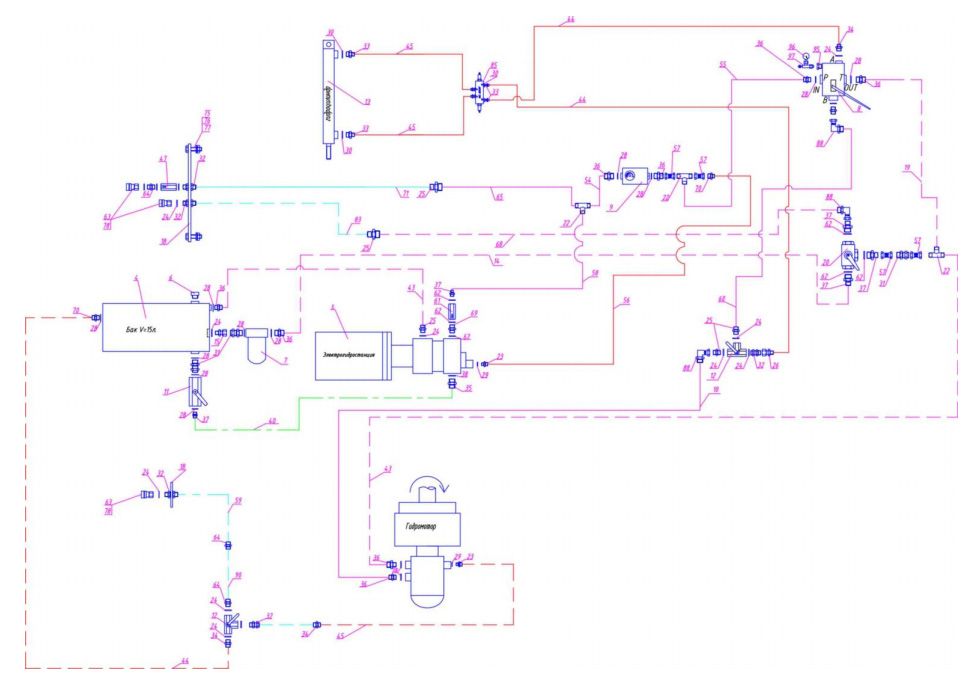

1

4512935080

Клапан OVERCEN1ER OWC-DE/L 38 GЗ/8" (F) Penta

2

95235-8600140

Колпектор в сборе

3

ПТ4-8600046-02

Доработка гидробака

4

1003570226

Гидростанция 24Вольта,5Киловат,Р4 45С (D10045001 PENTA)

5

2332911200

Крышка бака масляного DK0E370000000 Penta

6

4563000105

Фильтр масляный DK0E38

7

5320123534

Клапан распределиrельный NS 095 F1S (N) 103/A1/R1 F3D U02G034P15004

8

4591191019

Регулятор производиrельности (D811G03406 PENTA)

9

4563001231

Кран шаровой блочный G3/4" (F), BKR20 "Hansa-Flex"

10

4563000038

Кран шаровой трехходовой G1/2"(F) 3 BKR 13 LK "Hansa Flex"

11

2332910231

Переходник G3/4"(F}-G3/8"(M) GAB12HB06 "Hansa Flex"

12

2332911299

Переходник G3/4"(F}-G1/2"(M) GAB 12 НВ 08

13

"Hansa Flex"

14

2332910299

W!уцер G3/8" (М) - G3/4" (М) G НВ 06 НВ 12 "Hansa-Flex"

2

15

5511860826

РВД 9523-8600062-{)6, L=ВООмм, 12M4K+G3 /4" , с ф.,тингами GЗ/4"90 град.-G3/4"

16

3449612541

РВД 97461-8600078-02 6M4K+G3/8" ,c ф.,тингами G3/8"-G3 /8" 90град. L=1,5м

17

5511860922

РВД 9523-8600062,12M4K+G3/4" ,c ф.,тингами G3/4"90 град.-G3 /4", L=1,5м

18

2332910269

Тройник G3/4" с наружной резьбой

1

19

2332911326

Переходник G3/8"(M) - G1/4" (М) 97461-8600075-01

2

20

4599188001

Кольцо с манжетой G1/2" K-DSZ 08 "Hansa Flex"

5

21

2332910242

W!уцер G1/2"(M}-G3/4"(M) , G НВ 08 НВ 12 "Hansa-Flex"

3

22

2332912100

Переходник G1/2" F-GЗ/8" М -гайка G АВ 08 НВ 06 Hansa Flex

1

23

2312523013

Стяжка кабельная 5/011234 L=252х4,8мм

30

24

2332910386

Шайба с манжетой G3/4" D619G00341, Penta

16

25

4599188003

Кольцо с манжетой G1/4" K-DSZ 04 "Hansa Flex"

3

26

4599188002

Кольцо с манжетой G3/8" K-DSZ 06 "Hansa Flex"

6

27

2332910236

W!уцер проходной с гайкой G3/4"(M}-G3/4"(M)

2

28

2332910241

W!уцер проходной с гайкой G1/2"(M}-G1/2"(M) SV НВ 08 "Hansa Flex"

29

2332911325

W!уцер G3/8"(M) - G3/8" (М) G НВ 06 "Hansa-Flex"

7

30

2332912101

Переходник G1" M-G1 1/4" М GE НВ 20 HR 16 Hansa Flex

1

31

2332910390

W!уцер G3/4" (M}-G3/4" (M)D405G00 340001, Penta

10

32

2332910123

Переходник G1"M-G3 /4"M D406G01000002, Penta

2

33

4599188005

Кольцо с манжетой G1 1/4" K-DSZ 20

34

0254110032

Манометр от О до 315 бар GЗ/4" DK0907

1

35

1282001060

Боm М10х60 , класс прочности 8.8, ГОСТ 7805-70

6

36

5511860957

РВД 9523-8600062-{)7 L=1200мм 12M4K+G3/4", с ф.1т. G3 /4" 90град.- G3/4"

2

37

1283000106

Гайка М6 самоконтрящаяся с покрытием

6

38

1284001296

Табличка самокл. (Управление перключения между люком и конвейером)

39

0254110504

Масло для редукторов SHELL OMALA 150

2,5

40

0254110004

Масло гидравлическое ВМГЗ

25

41

1284001297

Табличка "Гидросисrема картоф,левоза 95235"

42

1284000280

Табличка инф:,рмационная (Схема управления люком заднего борта)

43

1284001294

Табличка самокл. (Управление изменения скорости конвейера)

44

5511860978

РВД ПТ4-8600052-{)2 L=4200мм 6М4К+G3/8",c ф.,тингами G3/8" 90гр.-G3/8" 90гр.

1

45

1282000880

Боm М8х80 , класс прочности 8.8 с покрытием ГОСТ 7798-70 с полной резьбой

2

46

2332912121

Переходник G АВ 12 HANSA FLEX

47

0254110033

Кран для манометра 90 град . DK0908

48

1280362908

Гайка МВ сам остопорящ . с покрытием

2

49

4599188004

Кольцо с манжетой G1" K-DSZ 16

50

3491522009

Лента спиральная ЛСТ-12

5

51

1284001298

Табличка самокл . "Проверь уровень масла в баке"

52

4524140235

Адапrер W90AB12НВ

2

1

ПТ4-8600046-02

Доработка гидробака

1

2

1003570226

Гидростанция 24Вольта,5Киловат,P4 45C (D10045001 PENTA)

1

3

2332911200

Крышка бака масляного DK0E370000000 Penta

1

4

4563000105

Фильтр масляный DK0Е38

1

5

5320123534

Клапан распределительный NS Q95 F1S (N) 103/A1/R1 F3D U02G034P15004

1

6

4591191019

Регулятор производительности (D811G03406 PENTA)

1

7

95235-8609220-03

Рукав 3/4-3/4 (90) L=2200мм, 200 bar

1

8

4563001231

Кран шаровой блочный G3/4" (F), ВКR20 "Hansa-Flex"

1

9

4563000038

Кран шаровой трехходовой G1/2"(F) 3 BKR 13 LK "Hansa Flex"

2

10

ПТ4-8600028

Цилиндр 2-х ходовой 63х32х250

1

11

95235-8609220-05

Рукав 3/4-3/4 (90) L=3800мм, 200 bar

1

12

2332911299

Переходник G3/4"(F)-G1/2"(М) GAB 12 HB 08 "Hansa Flex"

1

13

95235-8600024

Палец

2

14

1284001298

Табличка самокл. "Проверь уровень масла в баке"

1

15

95235-8609230-08

Рукав 3/4(90)-3/4 (90) L=800мм, 200 bar

1

16

4563000039

Кран шаровой 3-х ходовой G1"(F), Penta D408G00340001

1

17

1287006363

Шплинт 6,3х63 ГОСТ 397-79

2

18

2332910269

Тройник G3/4" с наружной резьбой

3

19

2332911326

Переходник G3/8"(M) - G1/4" (M) 97461-8600075-01

2

20

4599188001

Кольцо с манжетой G1/2" K-DSZ 08 "Hansa Flex"

14

21

2332910242

Штуцер G1/2"(М)-G3/4"(М), G НВ 08 НВ 12 "Hansa-Flex"

5

22

2332912100

Переходник G1/2" F-G3/8" М -гайка G АB 08 HВ 06 Hansa Flex

1

23

2312523013

Стяжка кабельная 5/011234 L=252х4,8мм

30

24

2332910386

Шайба с манжетой G3/4" D619G00341, Penta

15

25

4599188003

Кольцо с манжетой G1/4" K-DSZ 04 "Hansa Flex"

2

26

4599188002

Кольцо с манжетой G3/8" K-DSZ 06 "Hansa Flex"

7

27

2332910236

Штуцер проходной с гайкой G3/4"(М)-G3/4"(М)

3

28

2332910241

Штуцер проходной с гайкой G1/2"(М)-G1/2"(М) SV НВ 08 "Hansa Flex"

5

29

2332911325

Штуцер G3/8"(M) - G3/8" (M) G НВ 06 "HansaFlex"

7

30

2332910240

Штуцер G3/8"(М)-G1/2"(М), G НВ 06 НВ 08 "Hansa-Flex"

2

31

2332912101

Переходник G1" М-G1 1/4" М GE HB 20 HR 16 Hansa Flex

1

32

2332910390

Штуцер G3/4" (М)-G3/4" (М)D405G00340001, Penta

10

33

2332910123

Переходник G1"M-G3/4"M D406G01000002, Penta

5

34

4599188005

Кольцо с манжетой G1 1/4" К-DSZ 20

1

35

95235-8609320-01

Рукав 1-1 (90), L=2000мм, 165bar

1

36

5511860957

РВД 9523-8600062-07 L=1200мм 12М4К+G3/4", с фит.G3/4" 90град.- G3/4"

2

37

95235-8609020

Рукав 3/8-3/8 (90) L=4500мм, 200 bar

2

38

95235-8609020-02

Рукав 3/8-3/8 (90) L=800мм, 200bar

3

39

5511860838

РВД 97461-8600078-09 6М4К+G3/8", с фитингами G3/8"90град. -G3/8" L=1300мм

1

40

3428360340

Клапан обратный D806G01201 G1/2", Penta

1

41

1284001296

Табличка самокл. (Управление перключения между люком и конвейером)

1

42

0254110504

Масло для редукторов SHELL OMALA 150

2,5

43

0254110004

Масло гидравлическое ВМГЗ

25

44

1284000280

Табличка информационная (Схема управления люком заднего борта)

1

45

1284001294

Табличка самокл. (Управление изменения скорости конвейера)

1

46

95235-8609220-09

Рукав 3/4-3/4 (90) L=3700мм, 200 bar

1

47

95235-8609220

Рукав 3/4-3/4 (90) L=1000мм, 200 bar

1

48

5511860978

РВД ПТ4-8600052-02 L=4200мм 6М4К+G3/8",с фитингами G3/8" 90гр.-G3/8" 90гр.

1

49

2332912121

Переходник G AB 12 HANSA FLEX

4

50

95235-8609230-07

Рукав 3/4(90)-3/4(90) L=700мм, 200 bar

1

51

95235-8609110-03

Рукав 1/2-1/2 L=7500мм, 200bar

1

52

95235-8609220-04

Рукав 3/4-3/4 (90) L=1900мм, 200 bar

1

53

3417013014

Клапан обратный гидравлический G1"

1

54

4599188004

Кольцо с манжетой G1" К-DSZ 16

6

55

4599160018

БРС G1/2"(F), SKM 13 IR 3 (мама) "Hansa-Flex"

3

56

2332910243

Штуцер G1/2"(М)-G1/2"(М), G HB 08 "Hansa Flex"

3

57

95235-8609210-06

Рукав 3/4-3/4 L=600мм, 200 bar

1

58

5511860813

РВД 9523-8600061-08 12М4К+G3/4", с фитингами G3/4"-G3/4" L=5800мм

1

59

2332910133

Переходник G1"-G1" M/M, D405G01000001, Penta

1

60

2332910299

Штуцер G3/8" (M) - G3/4" (М) G HB 06 HB 12 "Hansa-Flex"

3

61

95235-8609110-05

Рукав 1/2-1/2 L=8500мм, 200bar

1

62

1280362908

Гайка М8 самостопорящ. с покрытием

2

63

1286010008

Шайба 8 ГОСТ11371-78 с покрытием

4

64

1283000218

Колпак пылезащитный SKM ZUBS 399, HANSA-FLEX (для БРС мама)

3

65

5511860852

РВД 9523-8600062-08,12М4К+G3/4",с фитингами G3/4"90 град.-G3/4", L=700мм

1

66

1284000279

Табличка информационная "Кран переключения сливной магистрали"

1

67

3491522009

Лента спиральная ЛСТ-12

15

68

95235-8609110-04

Рукав 1/2-1/2 L=6200мм, 200bar

1

69

4512935080

Клапан OVERCENTER OWC-DE/L 38 G3/8" (F) Penta

1

70

5511860904

РВД 9523-8600011 8М4К+G1/2", с фитингами G1/2" L=500мм

1

71

4524140235

Адаптер W90АВ12НВ

3

72

95235-8609020-01

Рукав 3/8-3/8 (90) L=5100мм, 200bar

1

73

95235-8609120

Рукав 1/2-1/2 (90) L=5100мм, 200bar

1

74

1282001060

Болт М10х60, класс прочности 8.8, ГОСТ 7805-70

6

75

1283000110

Гайка М10 самостопорящаяся с покрытием

6

76

1282000880

Болт М8х80, класс прочности 8.8 с покрытием ГОСТ 7798-70 с полной резьбой

2

77

95235-8600142

Переходник

1

78

0254110032

Манометр от 0 до 315 бар G3/4" DK0907

1

79

0254110033

Кран для манометра 90 град. DK0908

1

80

1284000310

Табличка самоклеящаяся "Напорная магистраль"

1

81

1284000311

Табличка самоклеящаяся "Сливная магистраль"

1

82

1284000313

Табличка самоклеящаяся "Дренажная магистраль"

1

83

4598036177

Хомут-стяжка пластиковый 350х4,8мм (черный)

50
