ПОЛУПРИЦЕП - МОДЕЛИ 974611

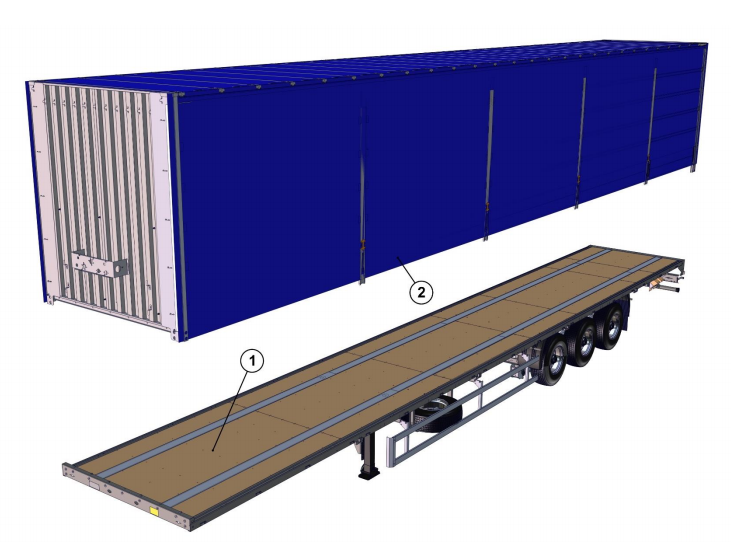

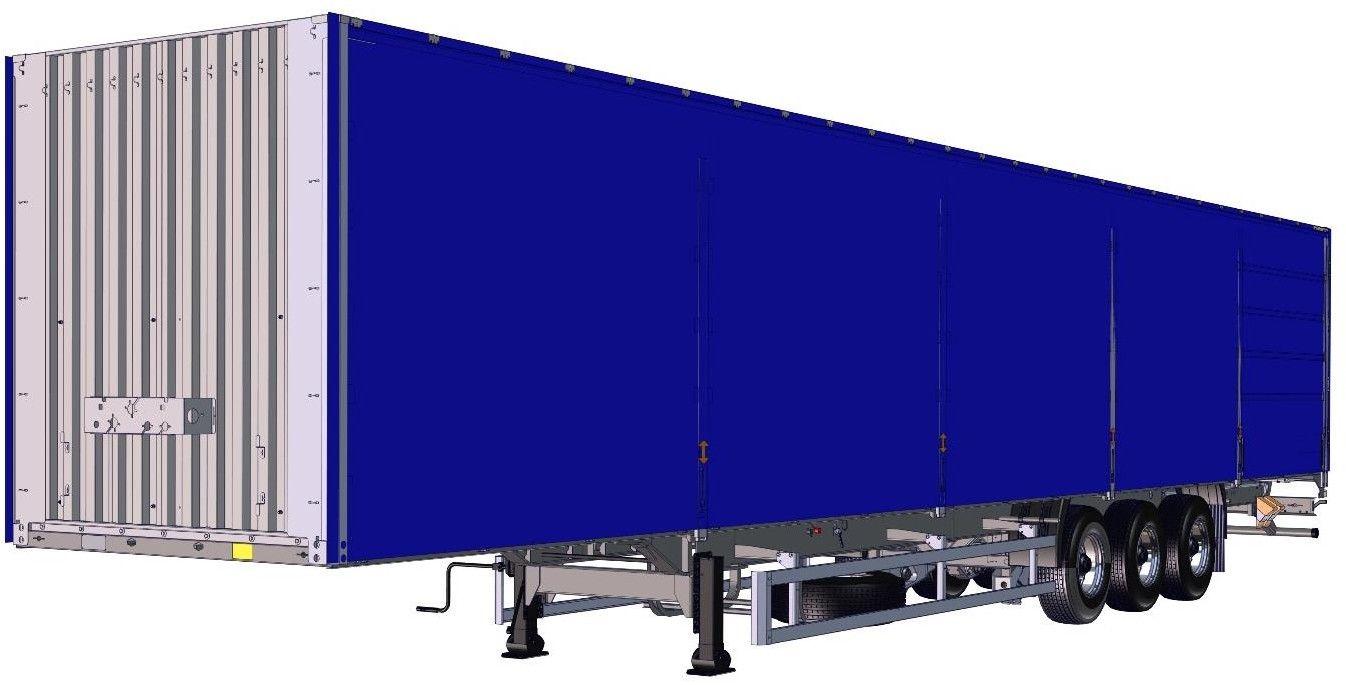

ОБЩИЙ ВИД.

КУЗОВ И ШАССИ.

1
*
Кузов в сборе
1
Добавить2
974611Д-0001056
Шасси полуприцепа
1

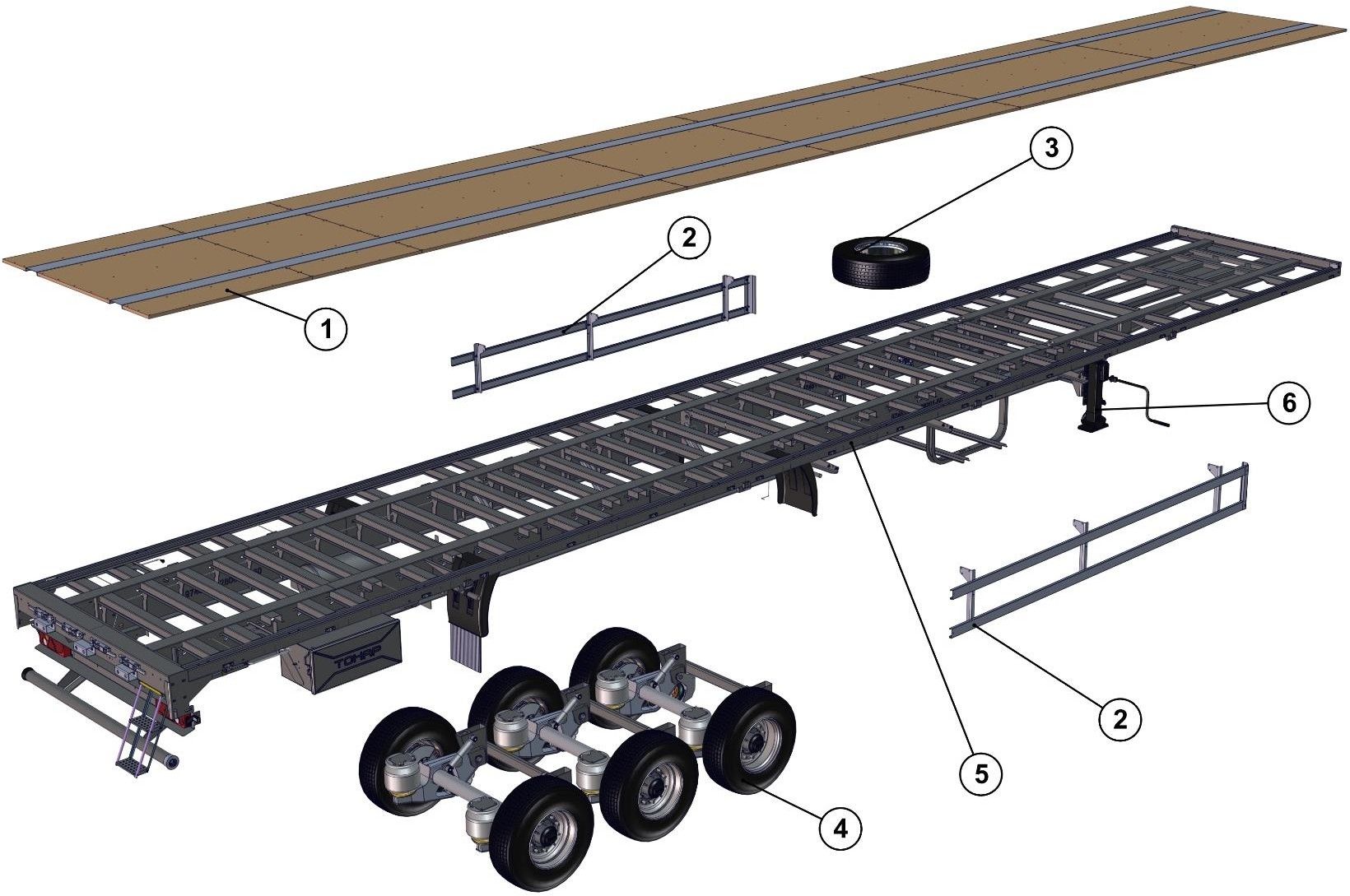

ДобавитьШАССИ ПОЛУПРИЦЕПА.

1
97463-5001360-90
Настил пола
1
Добавить2
974611ДН-2820100
Установка боковых защитных устройств
1
Добавить3
97461-3105500
Установка запасного колеса
1
Добавить4
*
Подвеска
1
Добавить5
*
Рама
1
Добавить6
9523-2721020
Установка опорных устройств
1

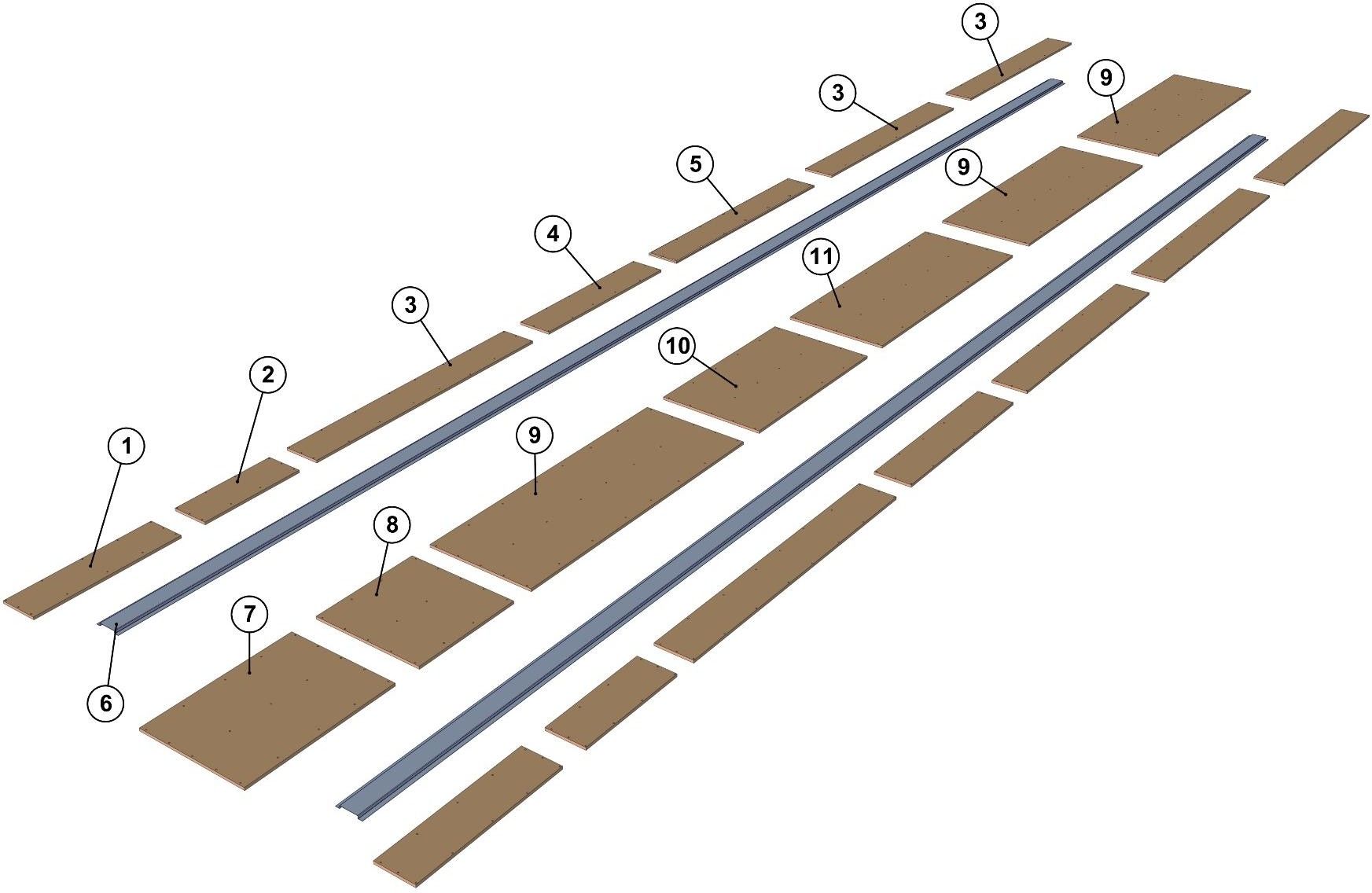

ДобавитьНАСТИЛ ПОЛА.

1
97463-5001378
Лист
2
Добавить2
97463-5001375
Лист
2
Добавить3
97461-5001332
Лист
6
Добавить4
97463-5001373
Лист
2
Добавить5
97463-5001371
Лист
2
Добавить6
974611Д-5001102
Швеллер
2
Добавить7
97463-5001377
Лист
1
Добавить8
97463-5001376
Лист
1
Добавить9
97461-5001331
Лист
3
Добавить10
97463-5001374
Лист
1
Добавить11
97463-5001372
Лист
1

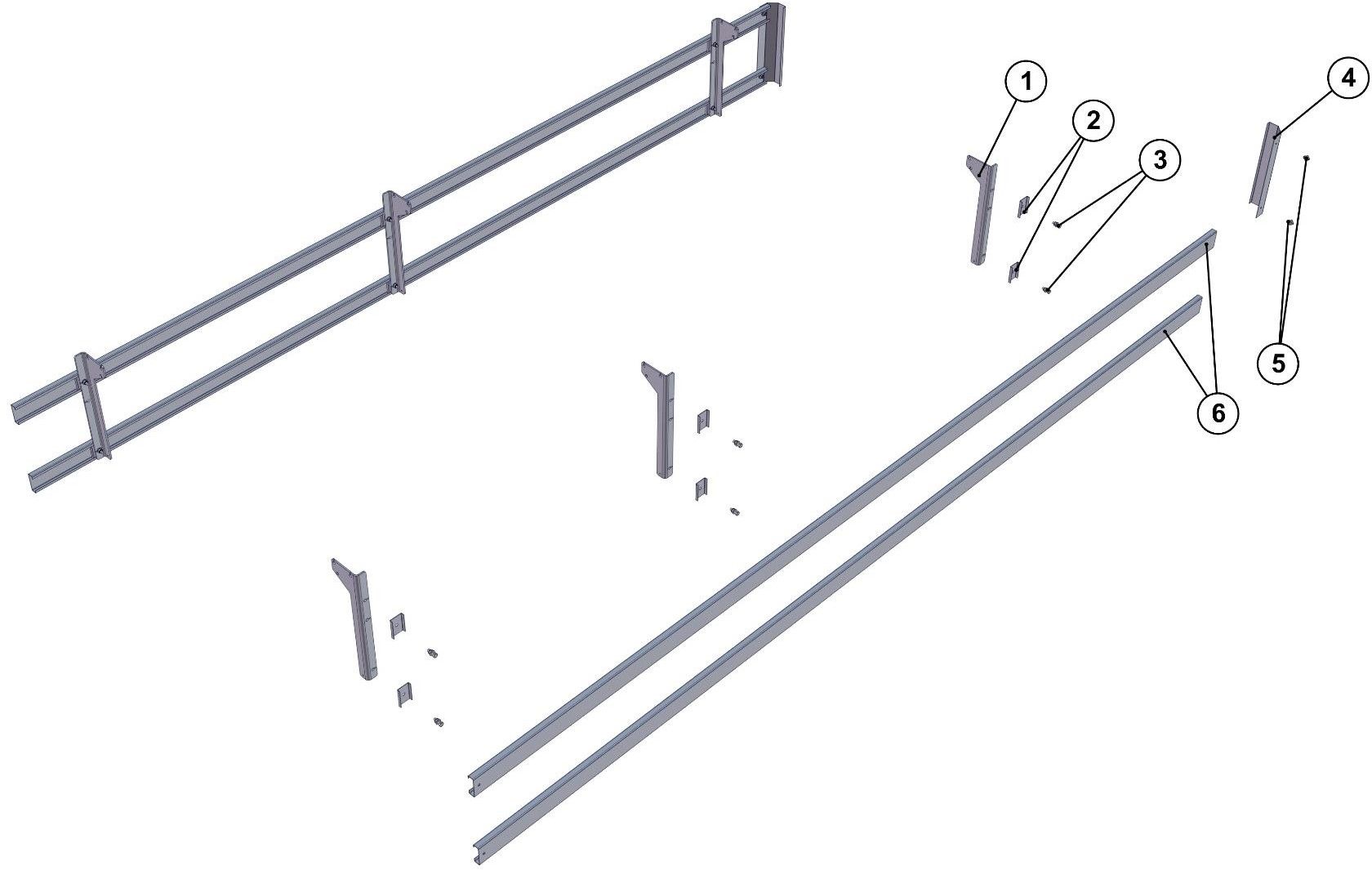

ДобавитьУСТАНОВКА БОКОВЫХ ЗАЩИТНЫХ УСТРОЙСТВ.

1
9746-2820125
Кронштейн
3
Добавить2
9746-2820042
Прижим
6
Добавить3
1282001040
Болт М10-6gх40.109.016ГОСТ 7805-70
6
Добавить4
9746-2820005
Законцовка
1
Добавить5
1284000925
Винт М10х25 с полукр.головкой, с внутр.
шестигранником, ISO 7380
2
Добавить6
9746-2820153-01
Балка продольная
2
ДобавитьУСТАНОВКА ОПОРНОГО УСТРОЙСТВА.

1
4585272343
Устройство опорное FUWA FW3714H без
редуктора
1
Добавить2
9746-2721054
Вал промежуточный
1
Добавить3
4585272342
Устройство опорное FUWA FW3714H с
редуктором
1
Добавить4
4585272316
Крючок фирмы " FUWA" (вх. в к-т FUWA
н/н 4585272010К)
1
Добавить5
4585272317
Ручка фирмы " FUWA" (вх. в к-т FUWA
н/н 4585272010К)
1
Добавить6
4585272315
Комплект крепления ручки FUWA (болт М10х70-1шт; гайка М10 самоконтр-1шт;
шайба10-2шт(вх.в комплект)
1

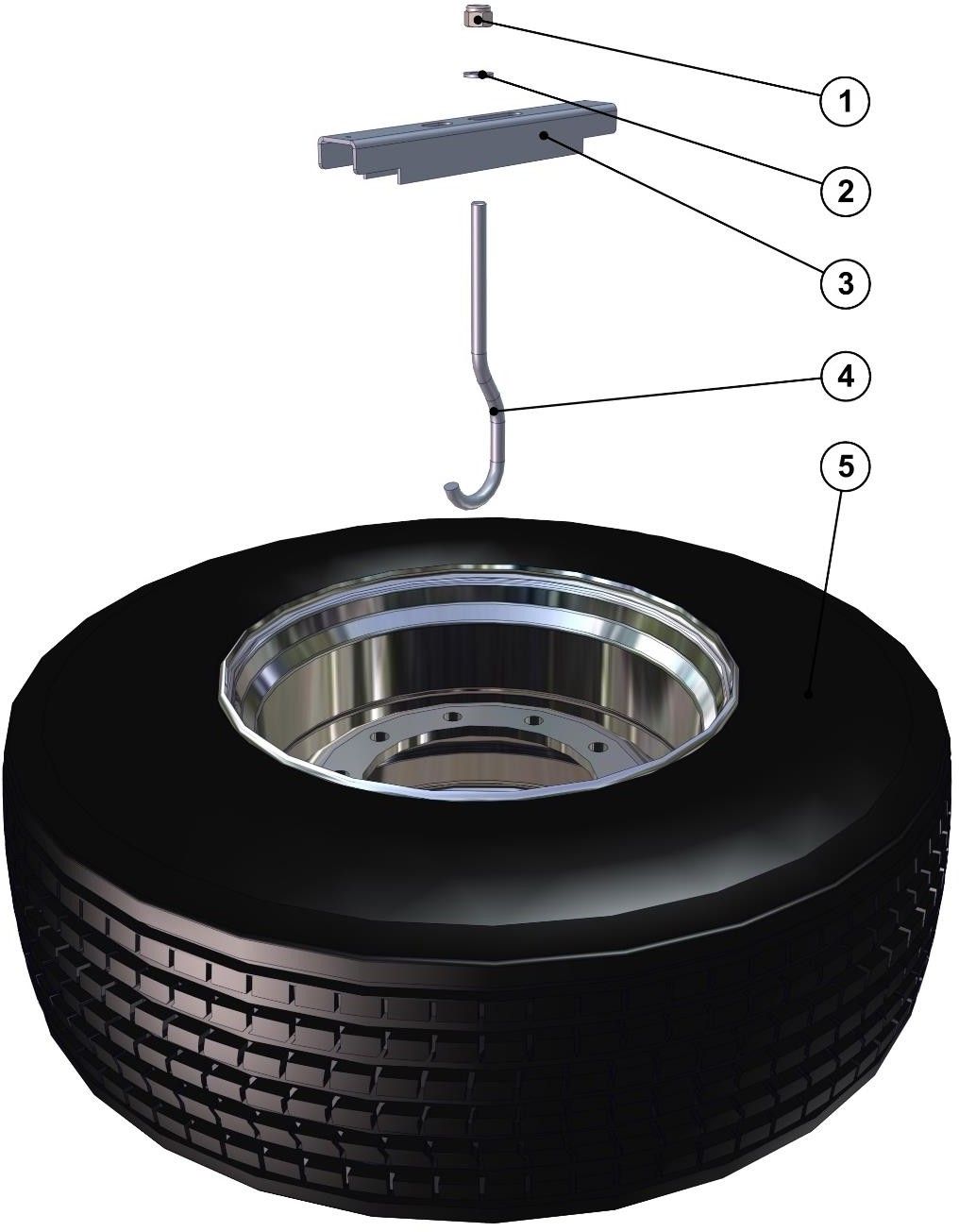

ДобавитьУСТАНОВКА ЗАПАСНОГО КОЛЕСА.

1
1283000116
Гайка М16 самостопорящаяся с
покрытием кл. прочн.8
1
Добавить2
1286010016
Шайба 16 ГОСТ11371-78 с покрытием
1
Добавить3
9746-3105524
Швеллер
1
Добавить4
9746-3105503
Крюк
1
Добавить5
9746-3107010
Колесо в сборе (385/65 R22.5)
1

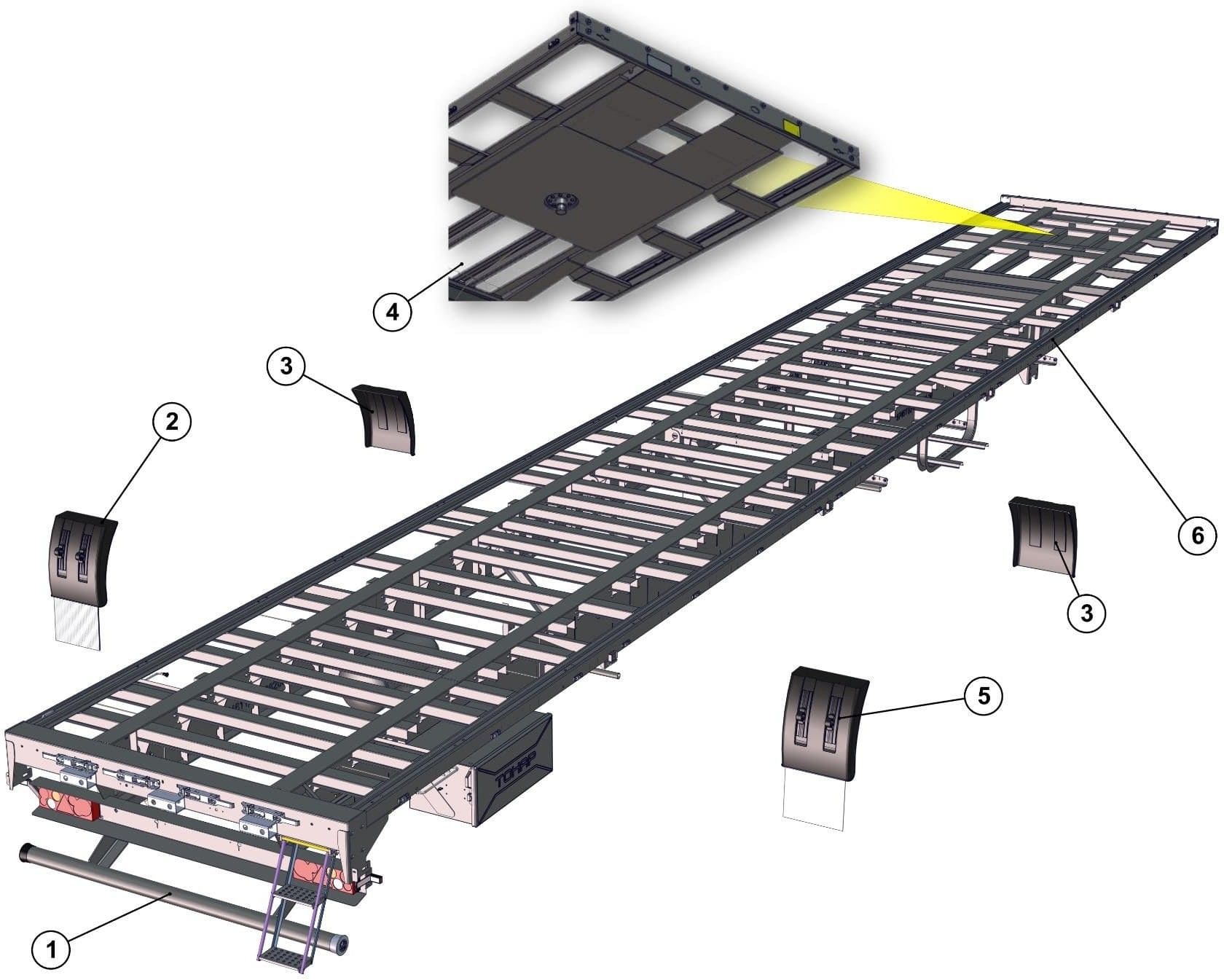

ДобавитьРАМА.

1
*
Установка задних фонарей и лестницы
1
Добавить2
3751305003
Крыло заднее с брызгов.460х500х140 в
компл.с крепеж,фирма Domar арт.DL221002(логотип медведь,левое)
1
Добавить3
3751305002
Крыло переднее 460х510х140 в комплекте
с крепежом, фирма Domar арт.DK2210
2
Добавить4
*
Шкворень в сборе
1
Добавить5
3751305006
Крыло заднее с брызгов.460х500х140 в компл.с крепеж,фирма Domar
арт.DL221002(логотип медведь,правое)
1
Добавить6
974611Д-2808000-57
Каркас рамы
1

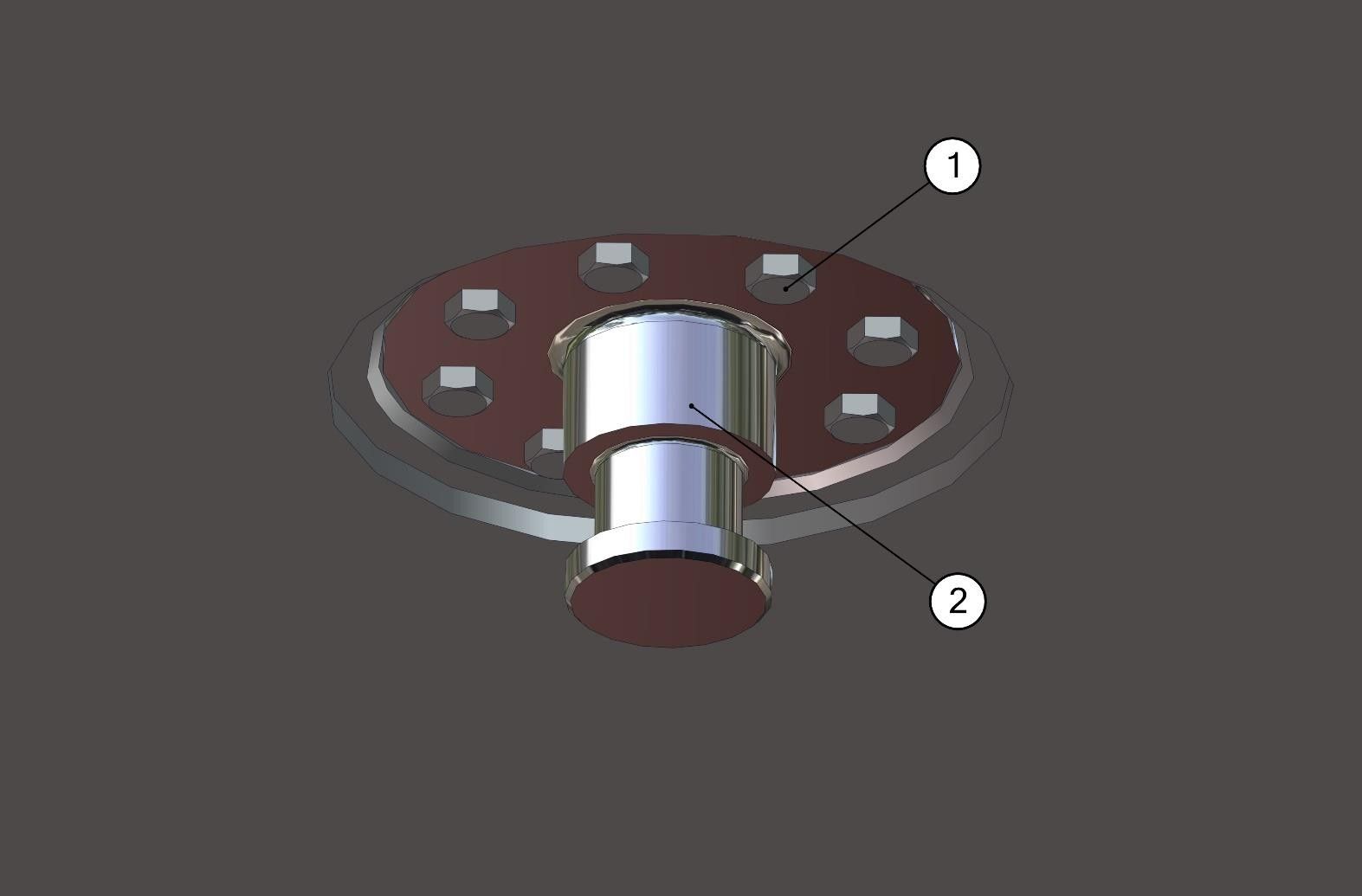

ДобавитьШКВОРЕНЬ В СБОРЕ.

1
*
Болт М14х30 ГОСТ 15589-70
8
Добавить2
4592906223
Шкворень 50165S15, 2108 30 000002 0
(2"), фирмы SAF
1

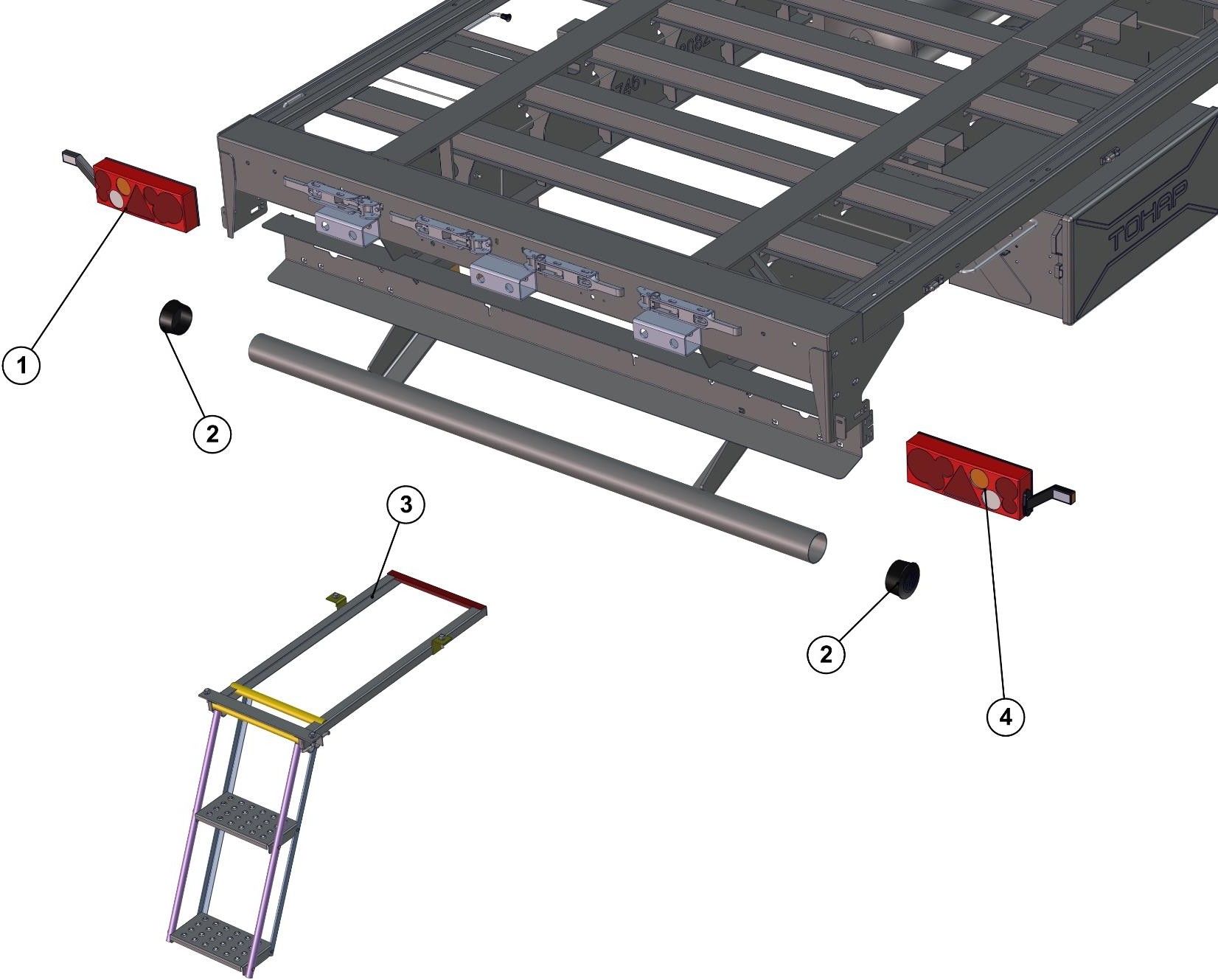

ДобавитьУСТАНОВКА ЗАДНИХ ФОНАРЕЙ И ЛЕСТНИЦЫ.

1
4573600578
Фонарь задний ФЗ 05.24Л-03 (разъем
1718230-2 байонет, БГО)
1
Добавить2
4591254376
Заглушка 9746-2804002
2
Добавить3
97461-8406400
Установка подножки
1
Добавить4
4573600579
Фонарь задний ФЗ 05.24П03 (разъем
1718230-2 байонет, БГО)
1

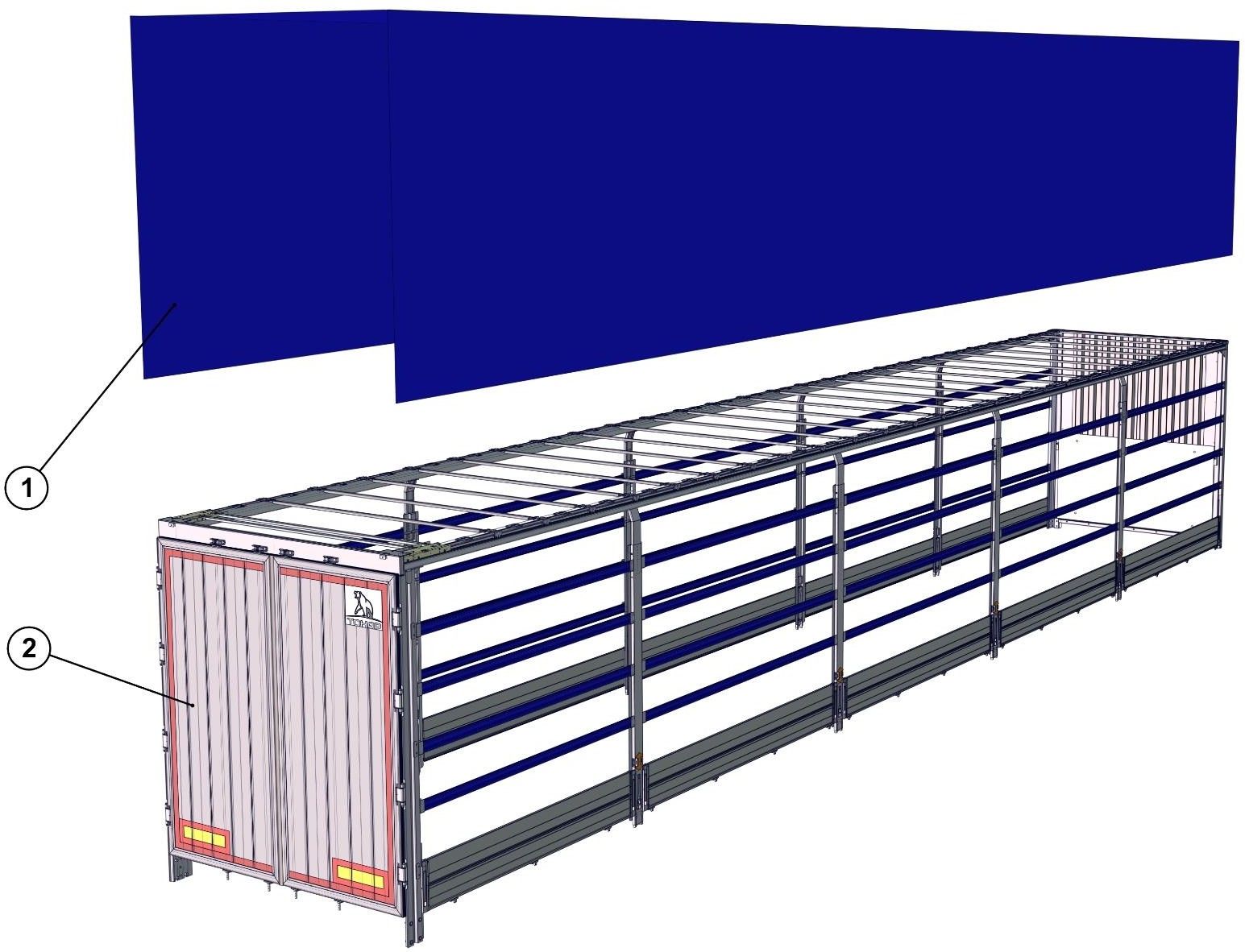

ДобавитьКУЗОВ В СБОРЕ.

1
*
Тент в сборе
1
Добавить2
*
Каркас кузова
1

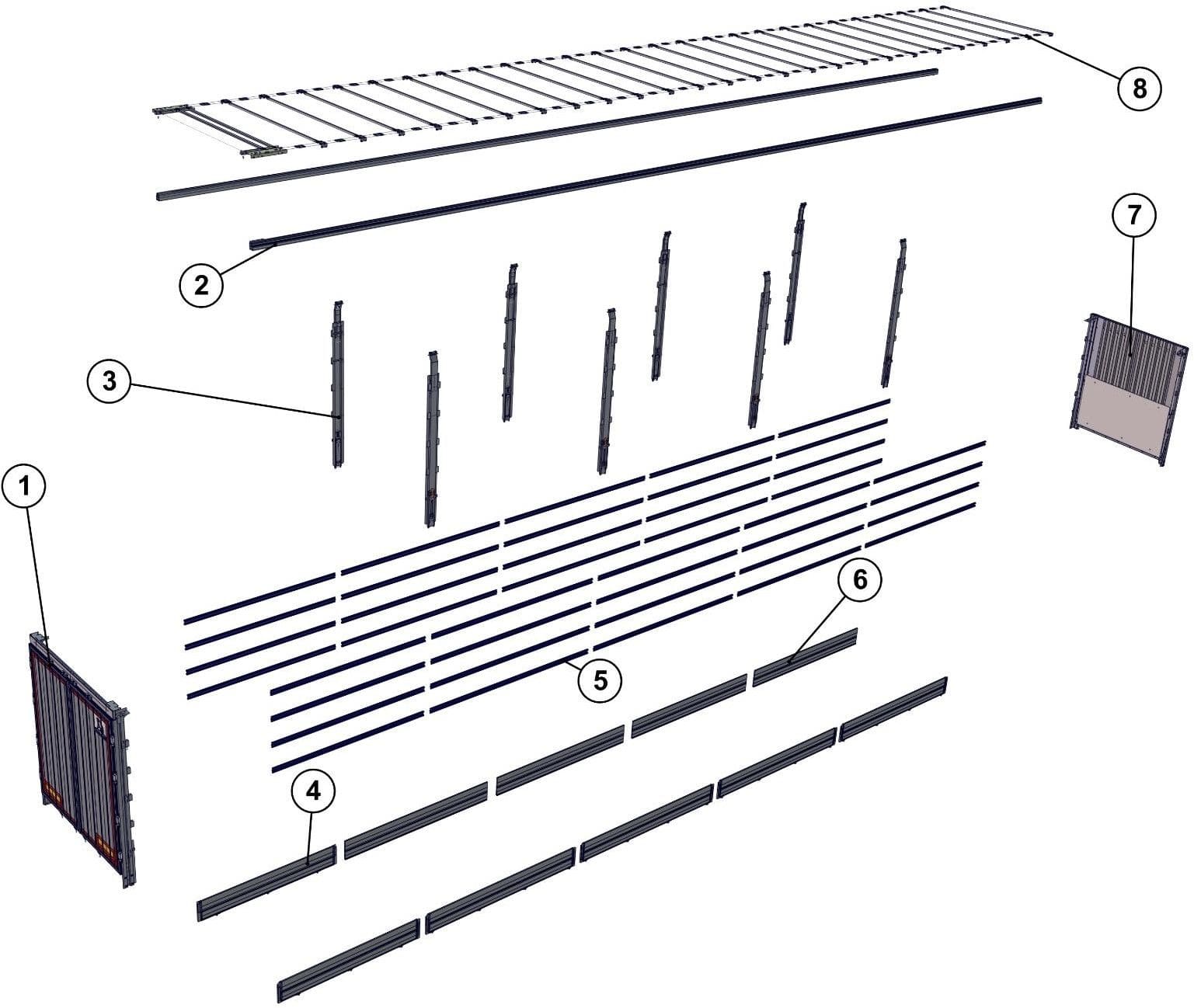

ДобавитьКАРКАС КУЗОВА.

1
*
Задний проем в сборе
1
Добавить2
97461-6000409/ -01
Направляющая верхняя левая/правая для
шторного полуприцепа
2
Добавить3
97461-6004810-80
Доработанная стойка в сборе с
удлинителем и замком
8
Добавить4
97461-5401350
Борт 400мм
2
Добавить5
97461-5400901-10
Профиль
40
Добавить6
97461-5401300
Борт 400мм
8
Добавить7
*
Передний щит в сборе
1
Добавить8
974611ДН-6003150
Крыша для сдвижного тента (комплект)
16,5м
1

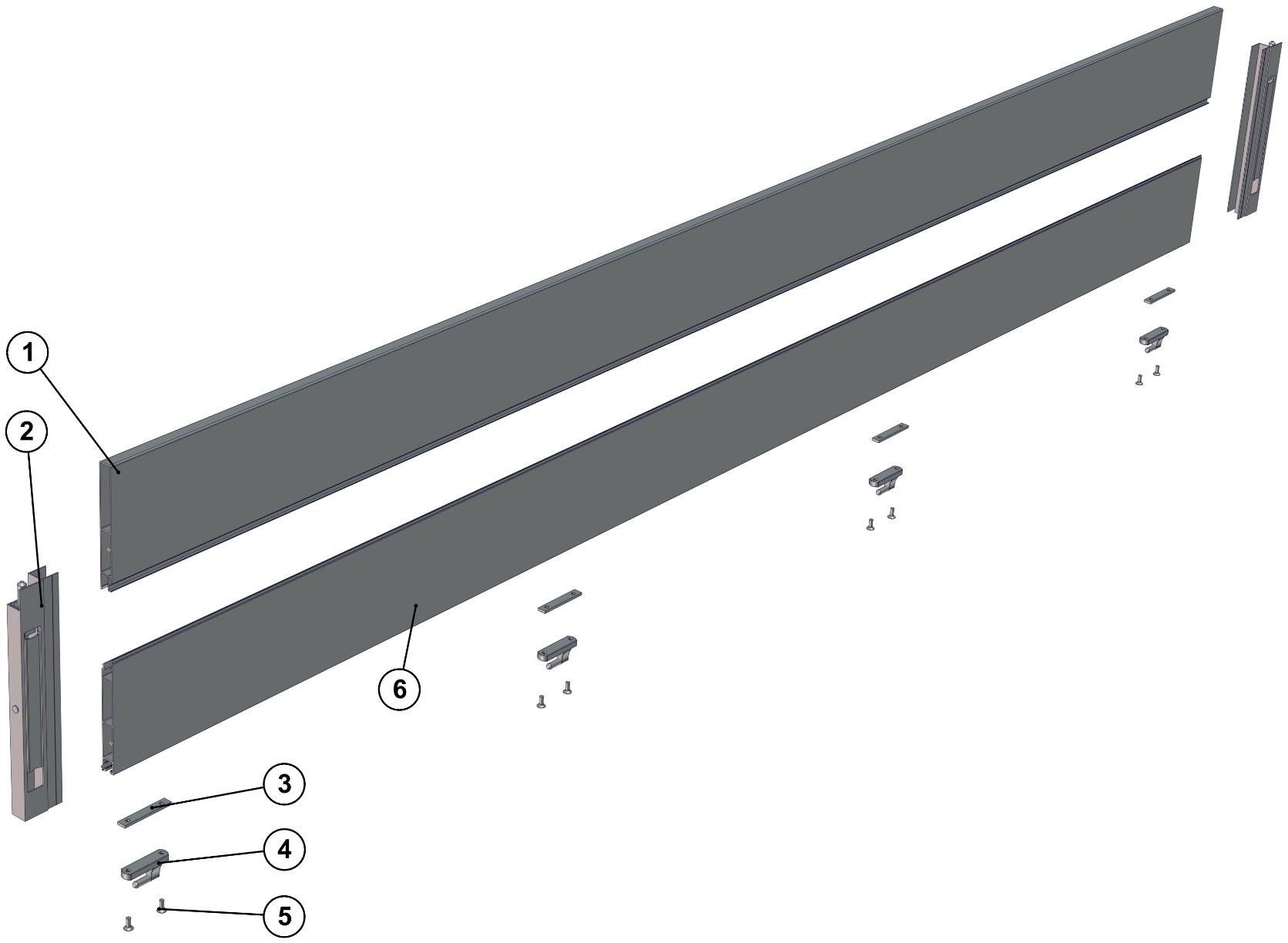

ДобавитьБОКОВОЙ БОРТ.

1
97461-5401302
Профиль верхний
1
Добавить2
2312520272
Замок борта шторного полуприцепа "АГАТСПЕЦКОМПЛЕКТ" левый ГРКП
456425.023-01
2
Добавить3
2312521312
Закладная ГРКП 741124,005
"АгатСпецКомплект"
4
Добавить4
2312521310
Петля бортовая ТЛ 1223,01
"АгатСпецКомплект"
4
Добавить5
1284000824
Винт М8х20 DIN7991 с потайной головкой и внутр.шестигранником,
кл.пр.8.8 с покрытием
8
Добавить6
97461-5401301
Профиль нижний
1

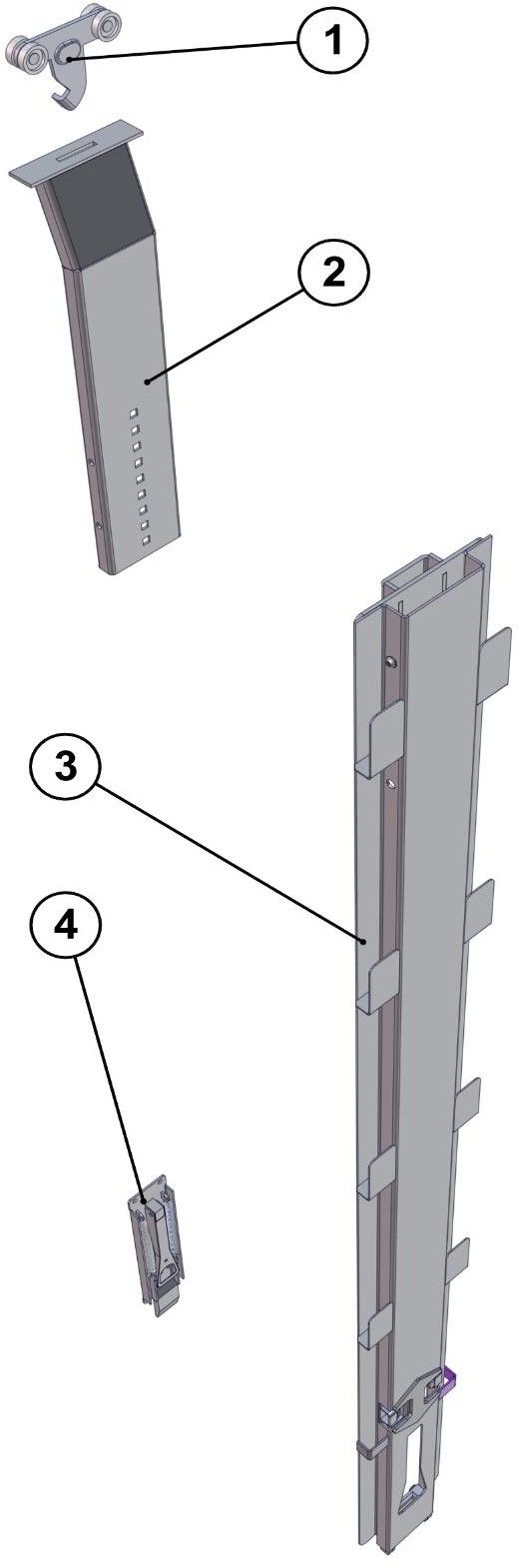

ДобавитьДОРАБОТАННАЯ СТОЙКА В СБОРЕ С УДЛИНИТЕЛЕМ И ЗАМКОМ.

1
2312520262
Кронштейн с роликами 97461-6003190
1
Добавить2
97461Н-6003440
Удлинитель
1
Добавить3
97461-6004800-80
Стойка боковая 4591911015 доработка
1
Добавить4
2312520150
Замок стойки шторн. RLLS16-0101(вх. в
к-т н/н 2312520150К)
1

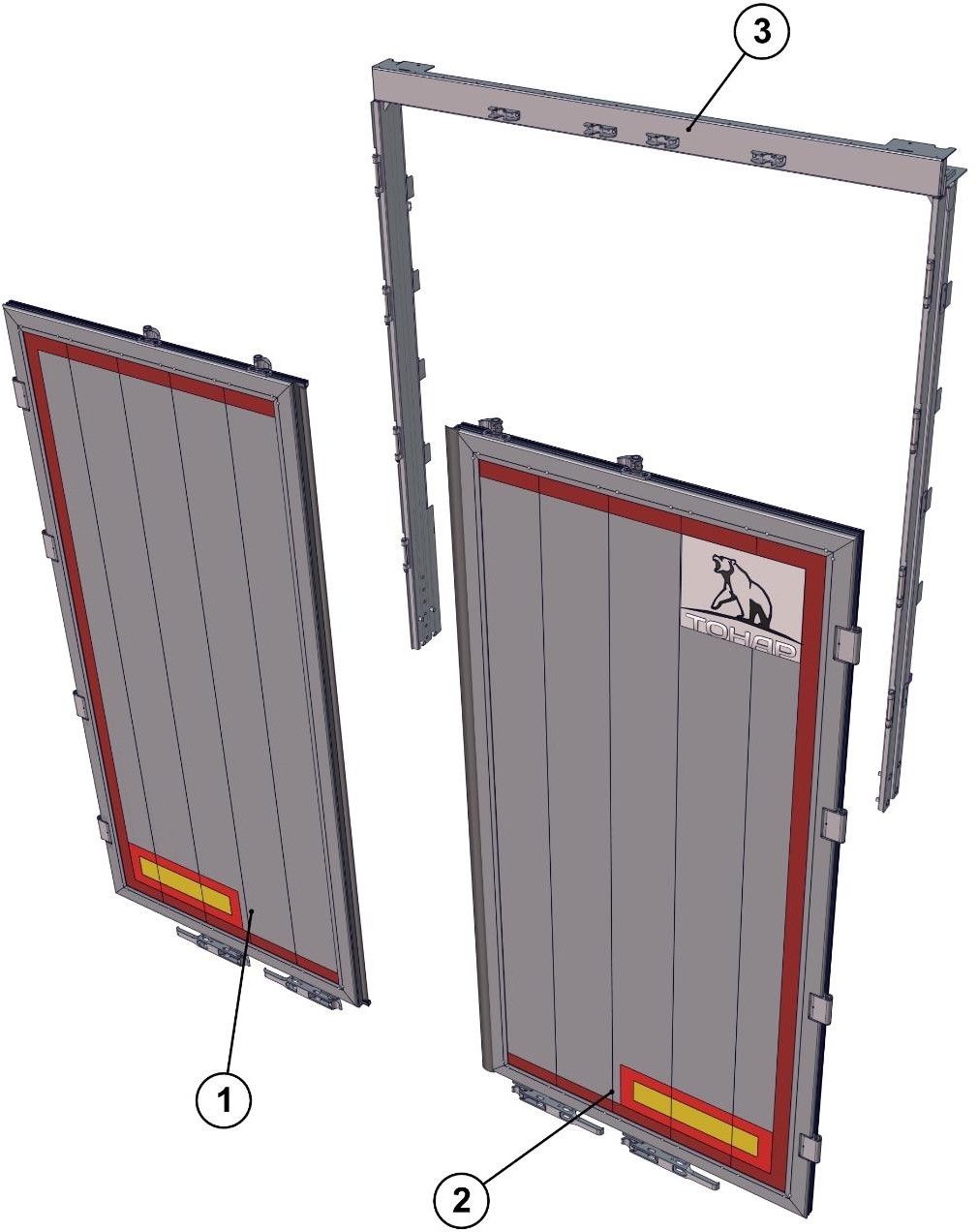

ДобавитьЗАДНИЙ ПРОЕМ В СБОРЕ.

1
97461-6300500-01
Дверь левая в сборе
1
Добавить2
97461-6300500
Дверь правая в сборе
1
Добавить3
*
Задний проем
1

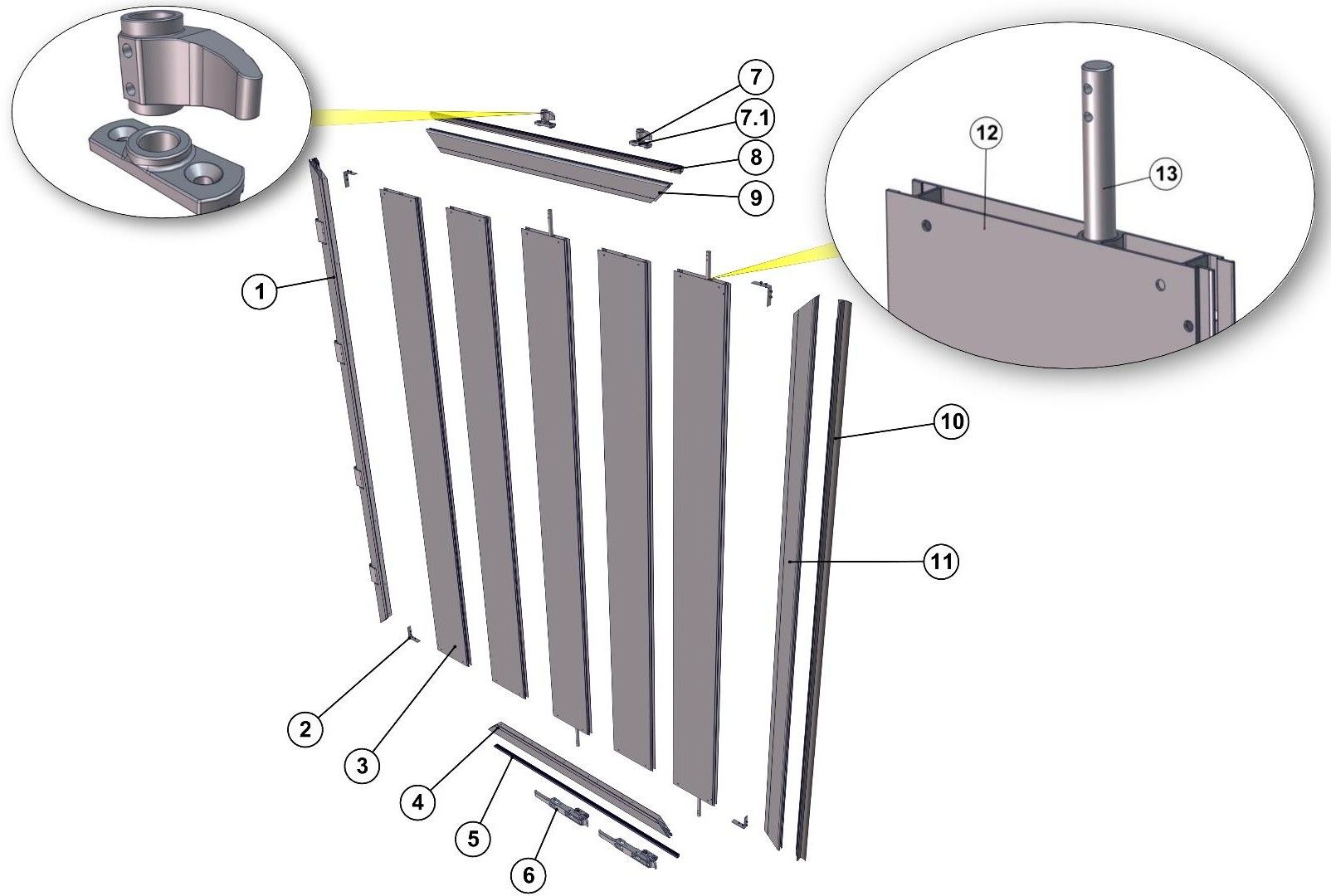

ДобавитьДВЕРЬ ПРАВАЯ/ЛЕВАЯ В СБОРЕ.

1
*
Профиль с петлями
1
Добавить2
97461-6300408
Уголок
4
Добавить3
97461-6300402
Профиль двери
3
Добавить4
97461-6300405
Профиль двери облицовочный
горизонтальный
1
Добавить5
97461-6300412
Уплотнитель облицовочный
горизонтальный
1
Добавить6
2312521352
Кулак защелка (вх. в к-т уст-во запорное
н/н 2312520358)
2
Добавить7
2312521351
Кулак верхний (вх. в к-т уст-во запорное
н/н 2312520358)
2
Добавить8
2312520365
Направляющая штанги алюм. дверей
верхняя FI (100.11.029)
2
Добавить9
97461-6300413
Уплотнитель облицивочный
горизонтальный
1
Добавить10
97461-6300403
Профиль двери облицовочный
горизонтальный
1
Добавить11
97461-6300414
Уплотнитель
1
Добавить12
97461-6300406
Профиль двери облицовочный
вертикальный
1
Добавить13
97461-6300401
Профиль двери
2
Добавить14
97461-6300409
Ось запора
2

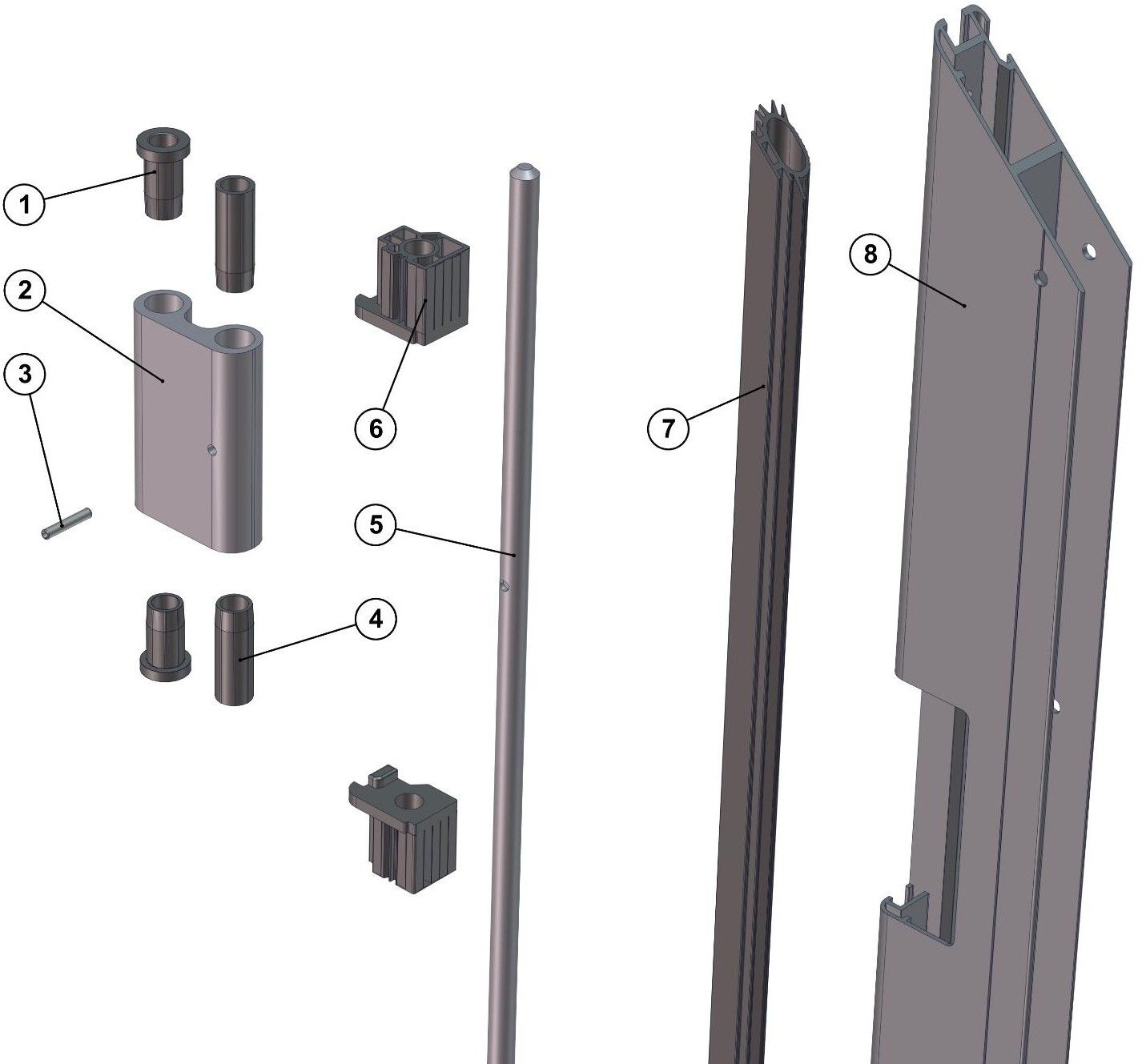

ДобавитьПРОФИЛЬ С ПЕТЛЯМИ.

1
2312520364
Втулка пластиковая (с фланцем) алюм.
петли FI (104.02.009)
8
Добавить2
97461-6300415
Петля
4
Добавить3
1284000691
Штифт ОЦ А.4х24 60С2 ГОСТ 14229-93
4
Добавить4
2312520363
Втулка пластиковая (без фланца) алюм.
петли FI (104.02.109)
8
Добавить5
97461-6300407
Ось для петель
1
Добавить6
2312520361 2312520362
Втулка алюм. профиля пластиковая правая FI (104.02.008)
Втулка алюм. профиля пластиковая левая FI (104.02.108)
4
4
7
97461-6300411
Уплотнитель облицовочный
вертикальный
1
Добавить8
97461-6300404
Профиль двери облицовочный
вертикальный
1

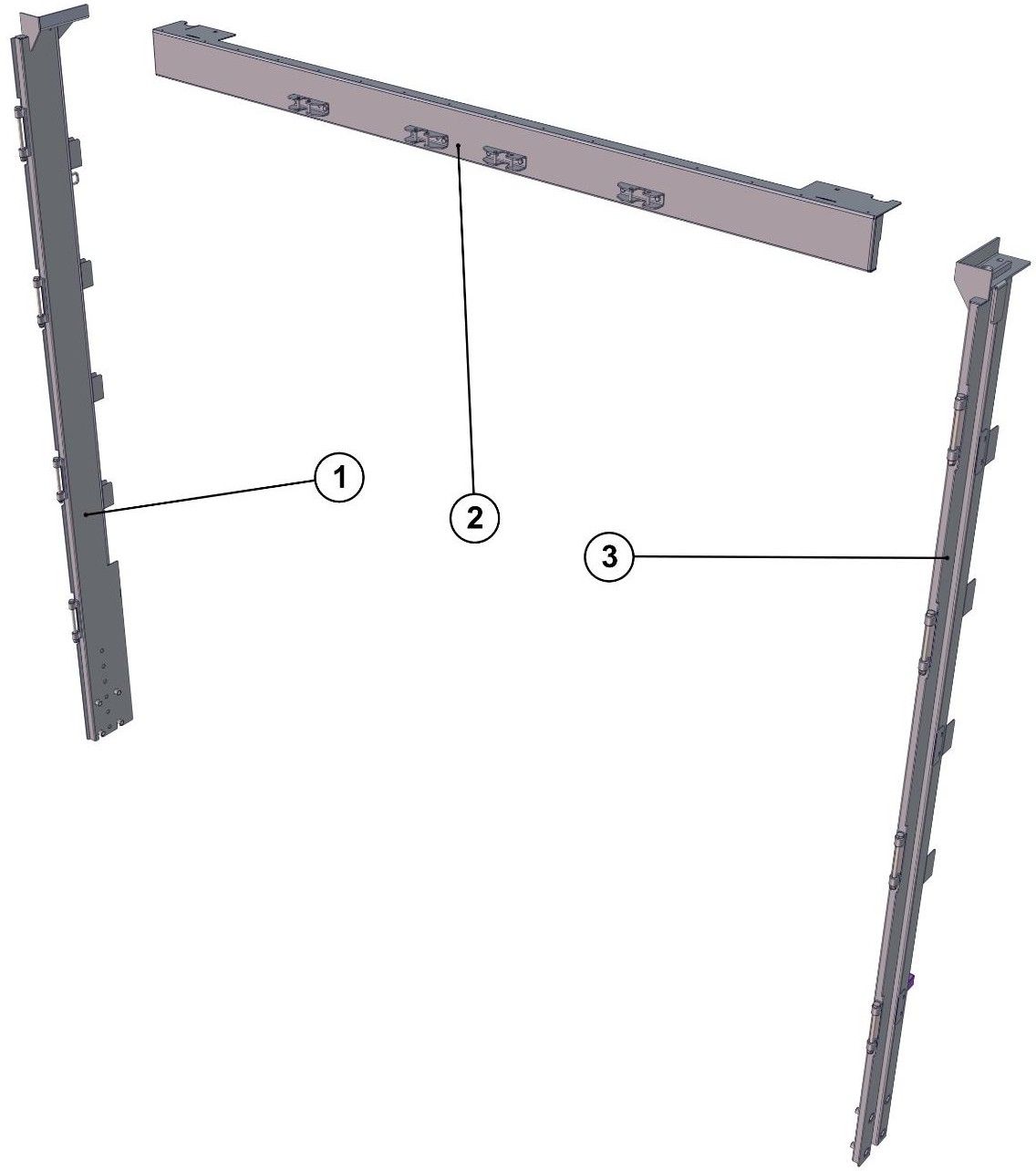

ДобавитьЗАДНИЙ ПРОЕМ.

1
97461Н-5601920-71
Стойка задняя
1
Добавить2
97461Н-5603150-99
Балка
1
Добавить3
97461Н-5601920-70
Стойка задняя
1

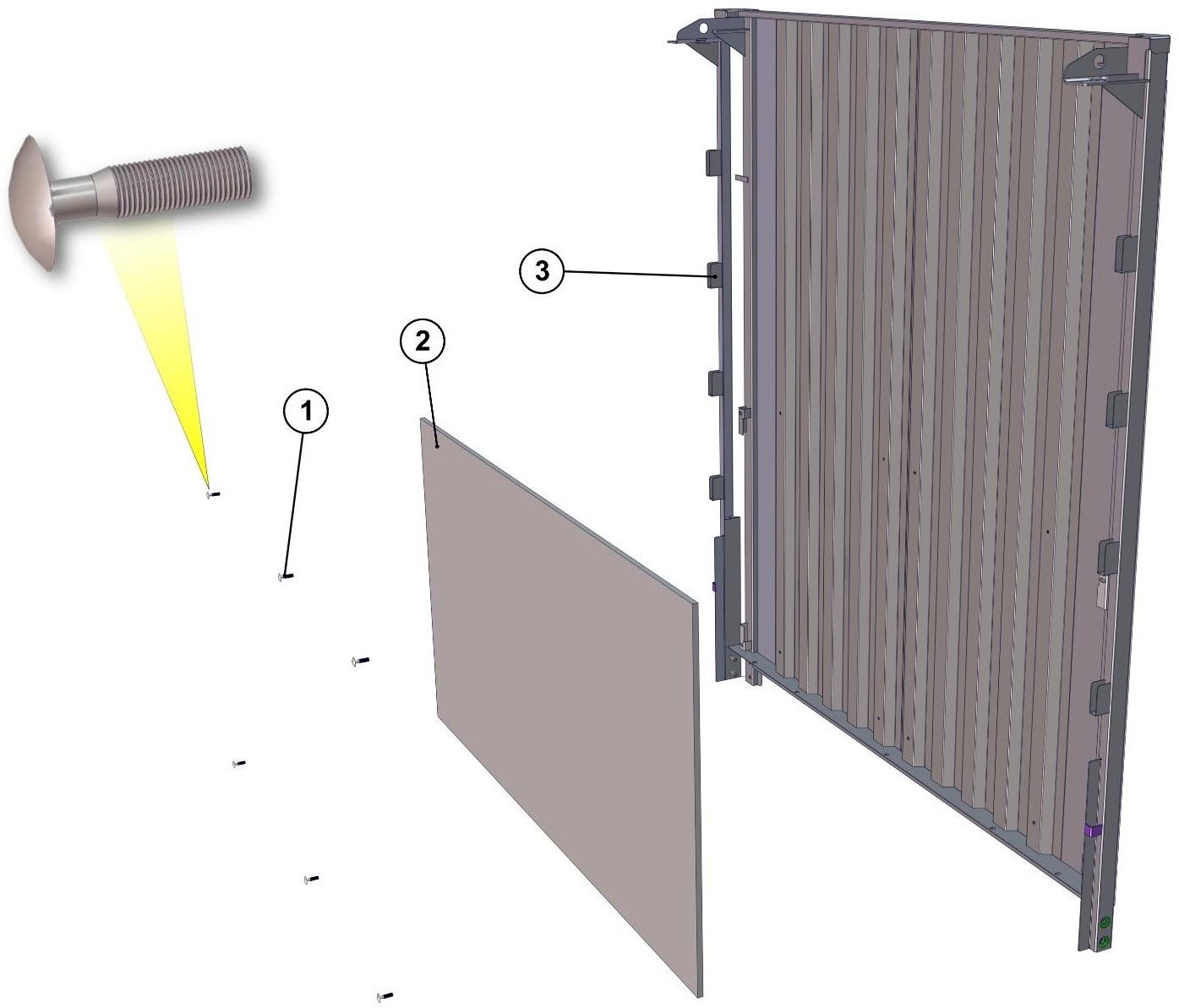

ДобавитьПЕРЕДНИЙ ЩИТ В СБОРЕ.

1
1282000000
Болт мебельный М10х40 с покрытием
6
Добавить2
97461Н-5301491
Фанера 18х2270х1220
1
Добавить3
97461Н-5301590-80
Передний щит
1

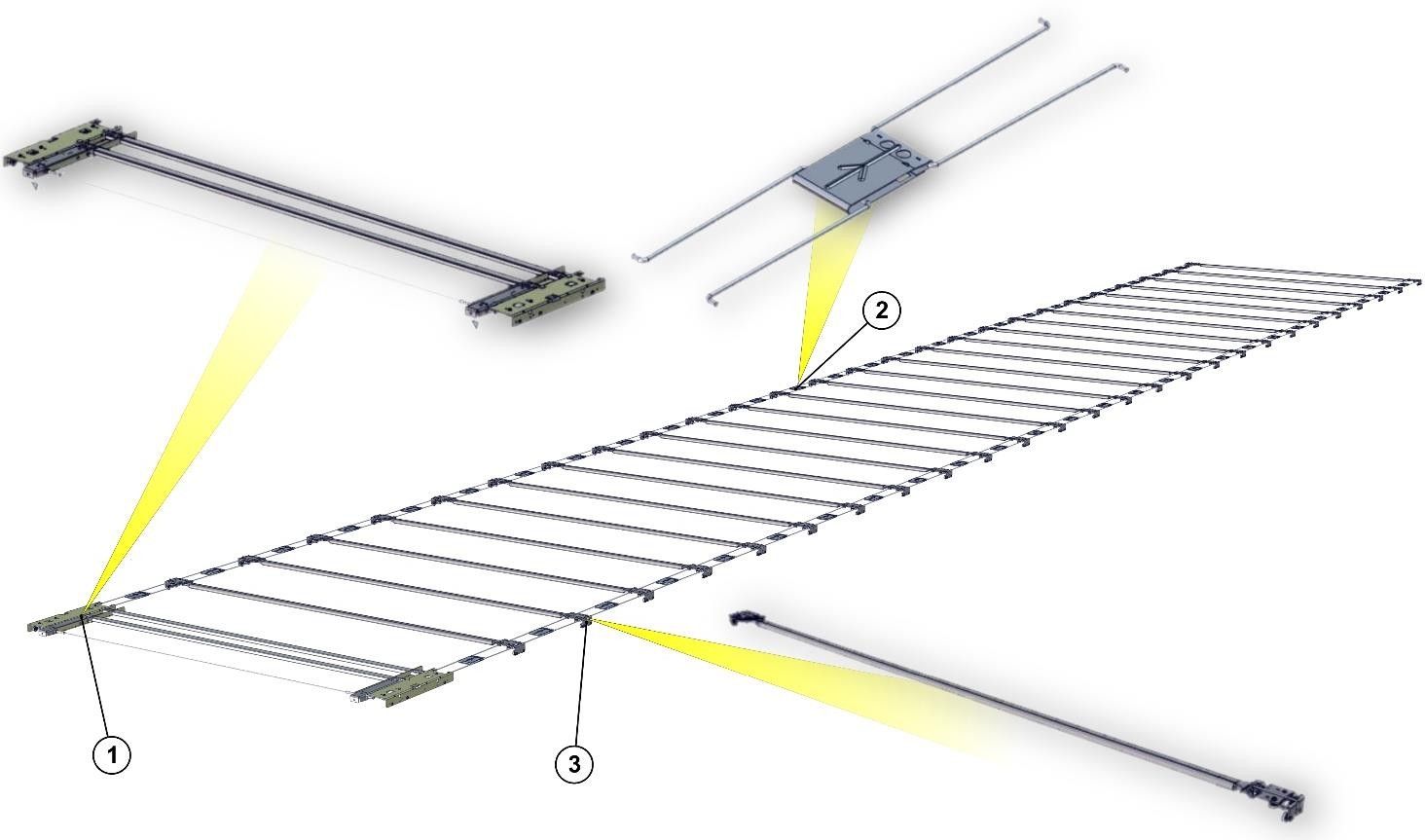

ДобавитьКРЫША ДЛЯ СДВИЖНОГО ТЕНТА.

1
97461-6003160-10
Каретка в сборе
1
Добавить2
4563000726
Скоба 97461-5603200
52
Добавить3
97461-6003170
Поперечина с роликами
26

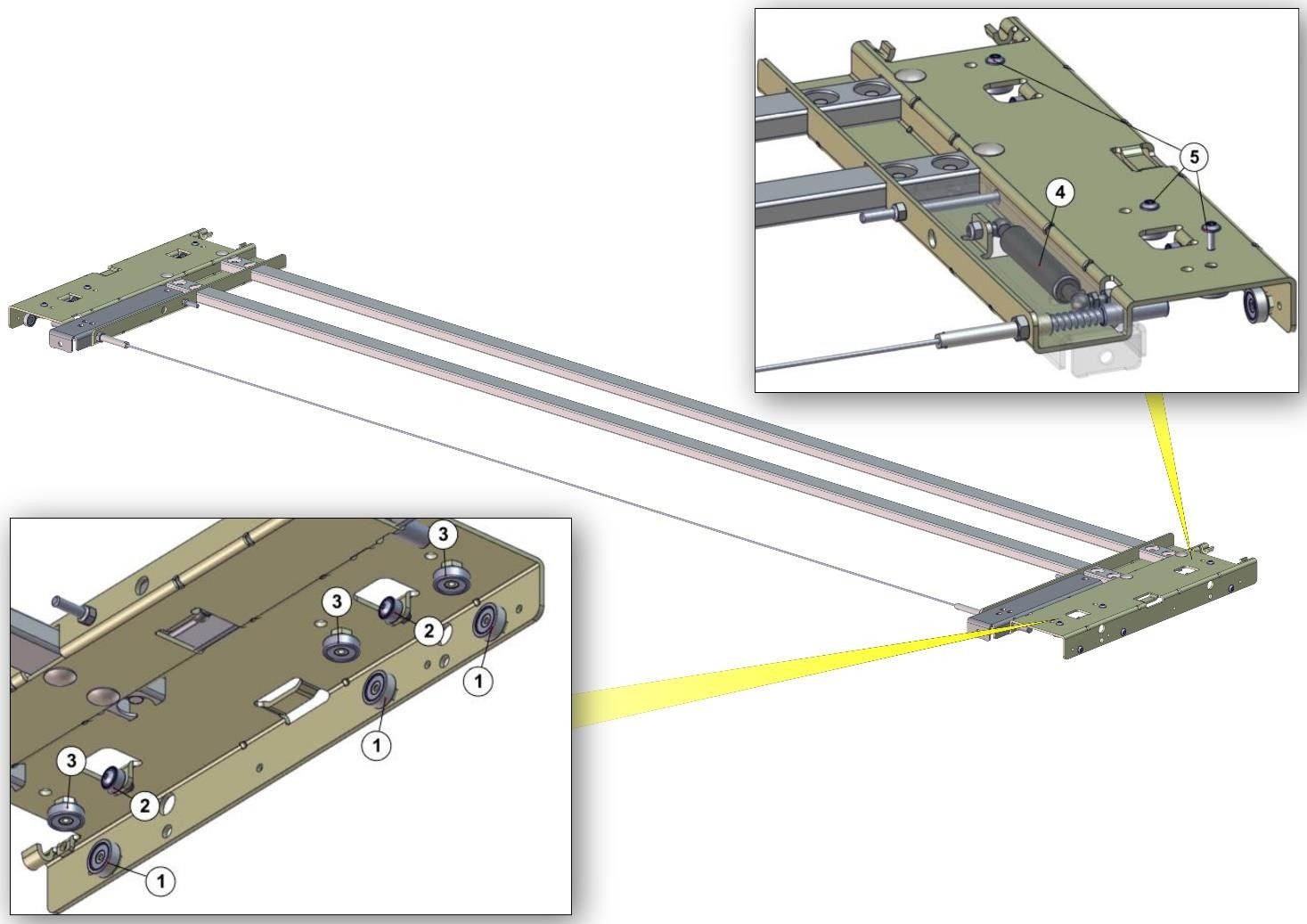

ДобавитьКАРЕТКА В СБОРЕ.

1
97461-6003167
Ролик с нейлоном
6
Добавить2
97461-6003169
Ролик малый
4
Добавить3
97461-6003166
Ролик
6
Добавить4
*
Гидроцилиндр задней каретки
2
Добавить5
*
Винт 6х15
6

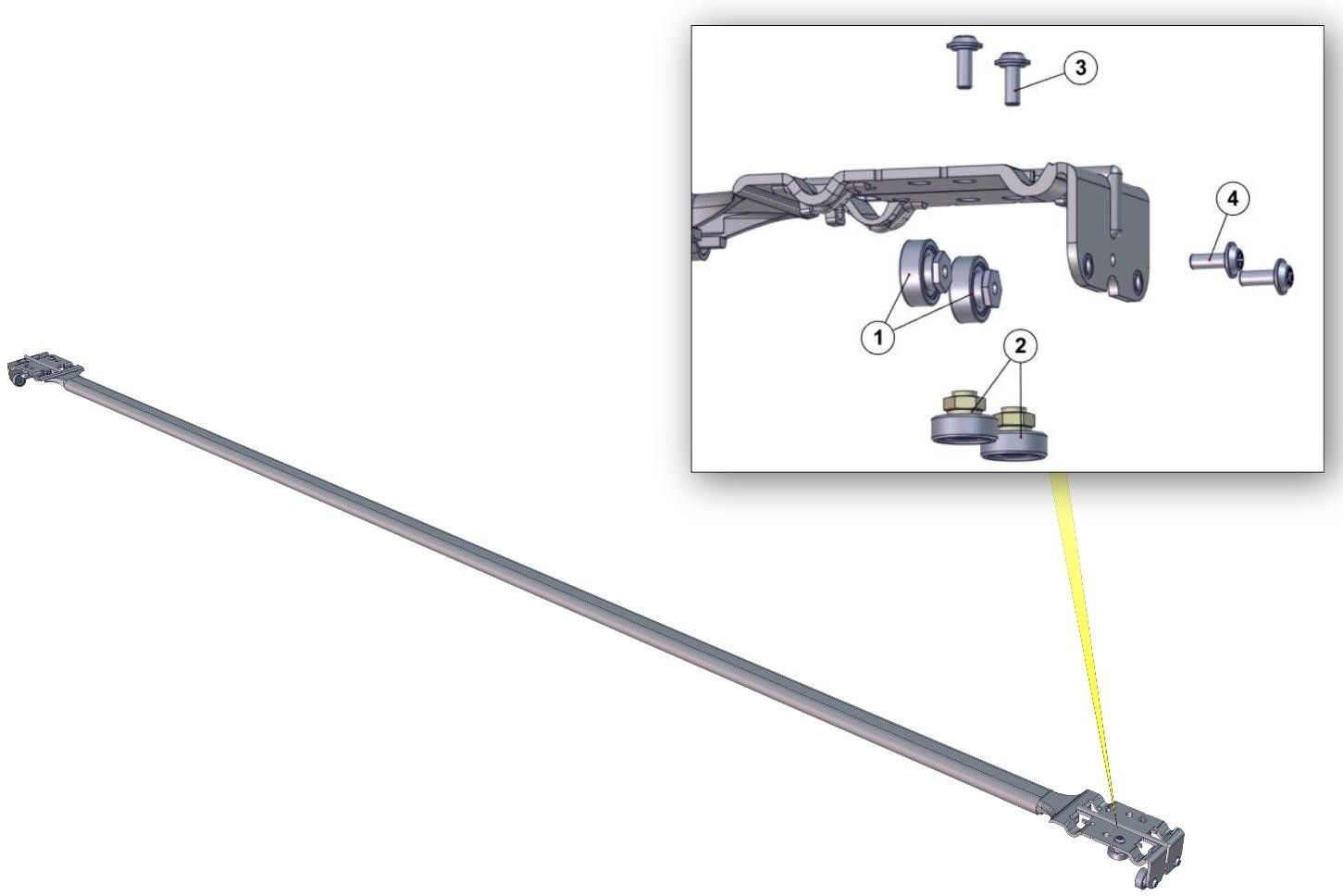

ДобавитьПОПЕРЕЧИНА С РОЛИКАМИ.

1
97461-6003167
Ролик с нейлоном
2
Добавить2
97461-6003166
Ролик
2
Добавить3
*
Винт 6х15
2
Добавить4
*
Винт 6х15
2

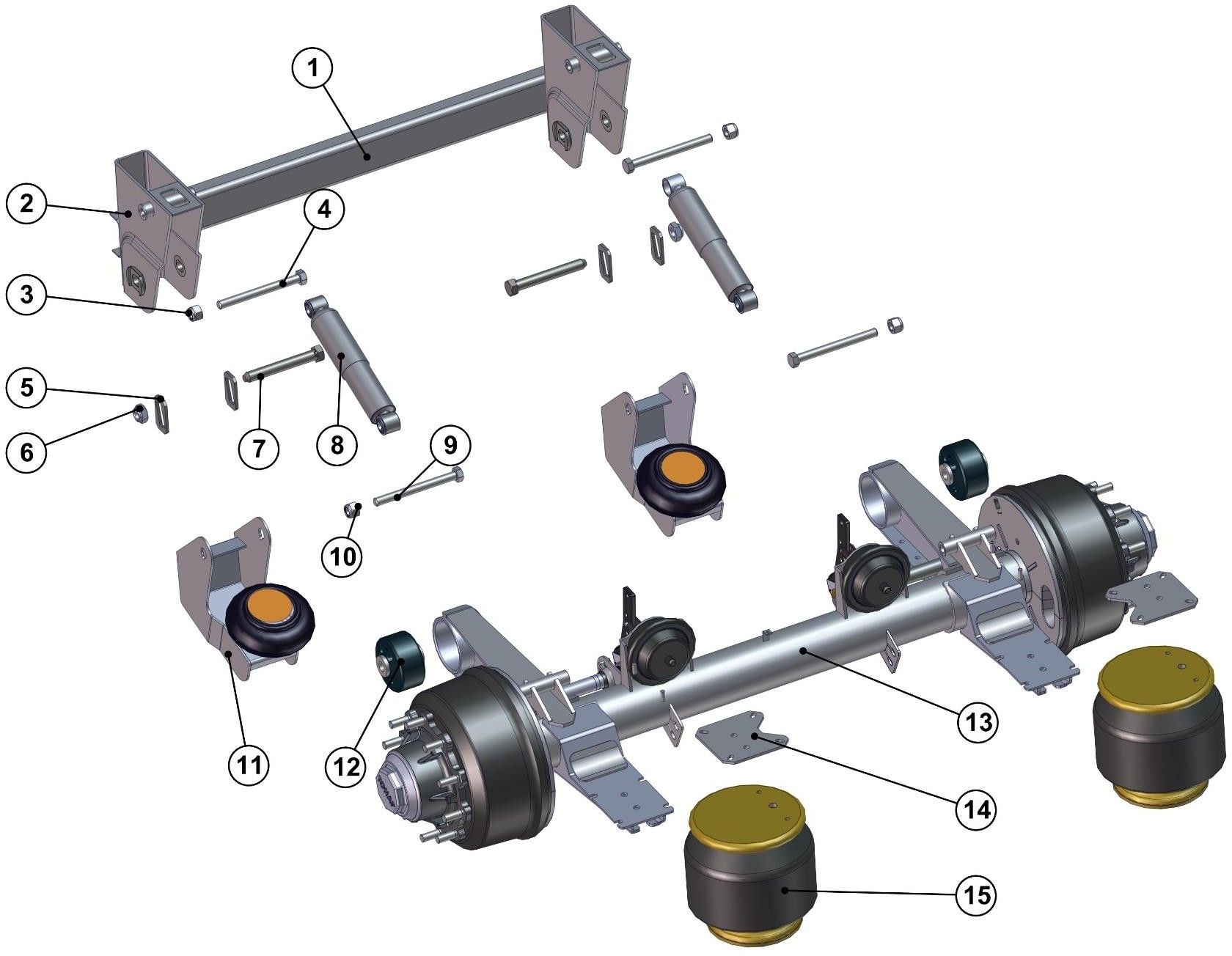

ДобавитьПОДВЕСКА В СБОРЕ.

1
90431-2912180
Балка с кроштейнами рессор
1
Добавить2
90431-2912460
Кронштейн рессоры рычажной подвески
390мм (с регулировкой)
2
Добавить3
1283001324
Гайка М24х3, самоконтрящаяся кл.пр.10
2
Добавить4
90431-2912241
Болт М24х260
2
Добавить5
9043-2912444
Регулировочная пластина
4
Добавить6
1283001236
Гайка болта М30х3,5
2
Добавить7
90431-2912478-10
Болт рессорный
2
Добавить8
4542054328
Амортизатор П 50.1.2905005 (ПААЗ)
2
Добавить9
90431-2912241
Болт М24х260
2
Добавить10
1283001324
Гайка М24х3, самоконтрящаяся кл.пр.10
2
Добавить11
9523-3013000-60
Механизм подъема оси для рычажной
подвески с регулировкой
2
Добавить12
4533169729
Сайлентблок рессоры рычажной подвески
2
Добавить13
974623-2415020-30
Ось с рычагами передняя с АБС, колея
рессор 1300мм, колея колес 2040мм
1
Добавить14
9042-2912541-01
Пластина крепления пневморессоры
2
Добавить15
9042-2912030-01
Пневморессора 810 с 2-мя шпильками с
крепежом
2

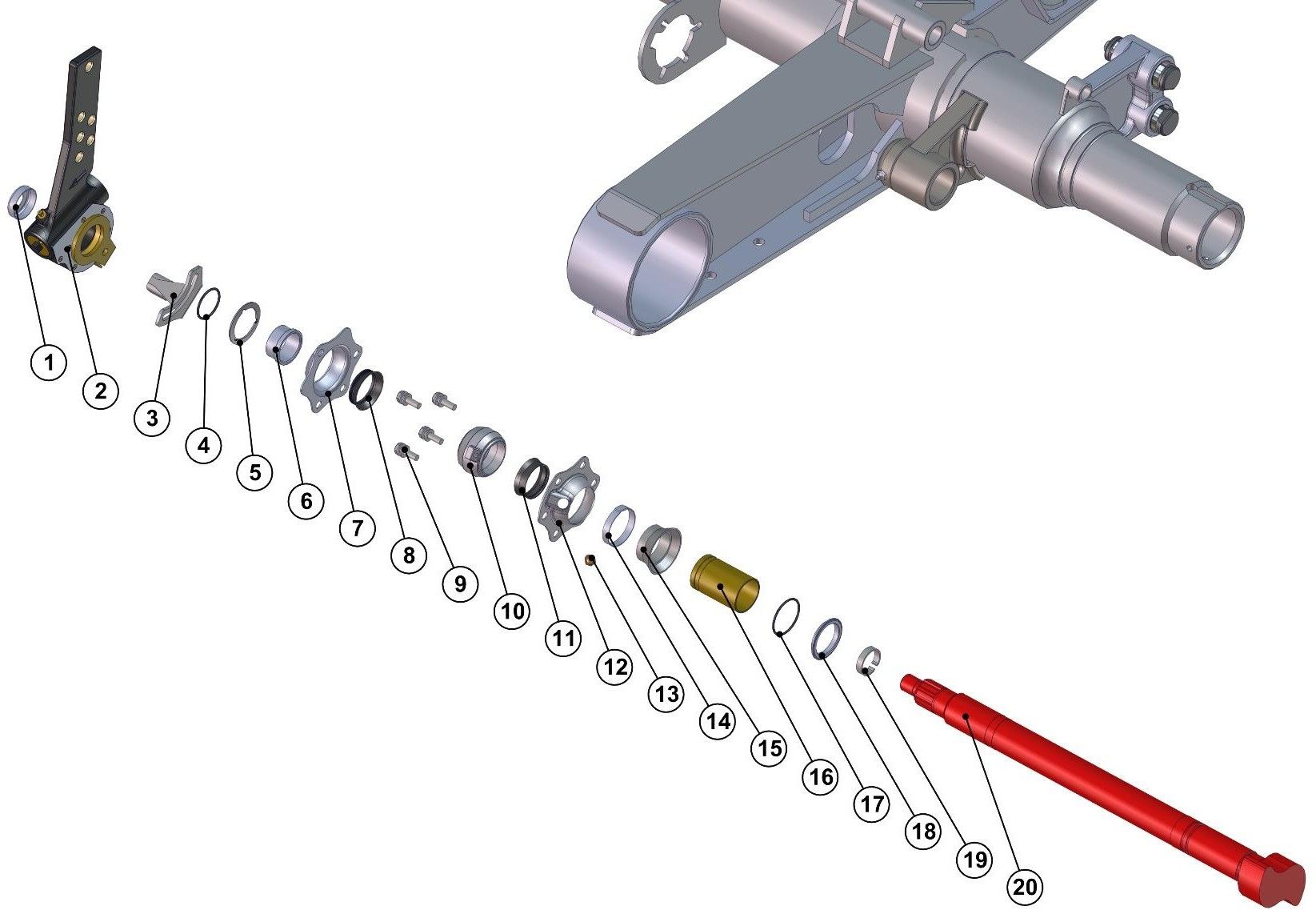

ДобавитьОСЬ С БАРАБАННЫМ ТОРМОЗОМ.

1
1284000325
Чашка 03.320.11.16.1
2
Добавить2
1284000325
Рычаг регулировочный
2
Добавить3
1284000325
Кронштейн регулятора зазора
2
Добавить4
S0980106091
Кольцо уплотнительное
2
Добавить5
S0980106091
Шайба защитная
2
Добавить6
S0980106091
Втулка
2
Добавить7
S0980106091
Крышка
2
Добавить8
S0980106091
Чехол
2
Добавить9
S0980106091
Болт М8 Шайба 8
Гайка М8 самоконтрящаяся
8
8
8
10
S0980106091
Подшипник
2
Добавить11
S0980106091
Чехол
2
Добавить12
S0980106091
Крышка
2
Добавить13
S0980106091
Маслёнка
4
Добавить14
S0980106091
Хомут ф49х9
2
Добавить15
S0980106091
Чехол
2
Добавить16
2200080055
Втулка
2
Добавить17
S0980106091
Кольцо уплотнительное
2
Добавить18
S0980106091
Кольцо уплотнительное 40х2,5
2
Добавить19
2200080072
Кольцо стопорное
2
Добавить20
2200080062\1284000249
Кулак разжимной L=603мм, левый\ Кулак
разжимной L=603мм, правый
2
ДобавитьОСЬ С БАРАБАННЫМ ТОРМОЗОМ. №2

1
9042-3502040
Тормозная камера Wabco N24 н/н
4591191228 доработка
2
Добавить2
9042-2410090-02
Балка оси с рычагами передняя
1
Добавить3
2200080066
Вкладыш 03.188.02.02.0
8
Добавить4
2521015253
Щит грязезащитный 9042-3502153-20
(ф146мм)
2
Добавить5
2521015252
Щит грязезащитный 9042-3502152-20
(ф146мм)
2
Добавить6
2200080061
Колодка с накладками 180х420
4
Добавить7
1284000145
Пружина стяжная колодок, 03.397.33.06.0
2
Добавить8
1284000146
Пружина стяжная колодок, 03.397.33.07.0
2
Добавить9
4591257524
Манжета армированная 2.2-150х180-1
(h=15) ГОСТ8752-79
2
Добавить10
4542054330
Кольцо упорное 9042-3104095
2
Добавить11
1282000011
Болт колесный 9042-3104050
20
Добавить12
5301310403
Барабан тормозной (9746-3502070-30)
2
Добавить13
9042-3104027
Шайба защитная
2
Добавить14
4591257521
Подшипник ролик.7520А ГОСТ 520-89
2
Добавить15
5301310268
Ступица 9042-3104015-50
2
Добавить16
4591257521
Подшипник ролик.7520А ГОСТ 520-89
2
Добавить17
9042-3104077
Шайба упорная
2
Добавить18
4600000117
Гайка корончатая 9042-3104076-10
2
Добавить19
4591254318
Кольцо уплотнительное 160-170-46 ГОСТ
9833-73 (18829-73)
2
Добавить20
4600002427
Крышка ступицы 9042-3104092-10
2
Добавить21
1284000144
Пружина колодок, 05.397.58.03
2
Добавить22
1287000850
Шплинт 8х50 ГОСТ 397-79
2
ДобавитьКОЛЕСО В СБОРЕ

1
2521015214
Шина 385/65 R22,5
6
Добавить2
2521015218
Диск 22,5х11,75 для шины 385/65 R22,5
(вх. в к-т н/н 1446010213К)
6
Добавить3
3417010503
Вентиль колеса TR 573С угол 90С l=83мм,
d отв=15,7мм
6
ДобавитьСВЕТОТЕХНИКА.
1
4573640568
Фонарь передний габаритный А3731.001-
16 (с кабелем 1200мм) бесцветный
2
Добавить2
4573317707
Фонарь освещения номерного знака ОНЗ
00-003
2
Добавить3
4573600578
Фонарь задний ФЗ 05.24Л-03 (разъем
1718230-2 байонет, БГО)
1
Добавить4
4573600579
Фонарь задний ФЗ 05.24П03 (разъем
1718230-2 байонет, БГО)
1
Добавить5
4573640558
Фонарь габаритный ГФ3,3 LED-21
2

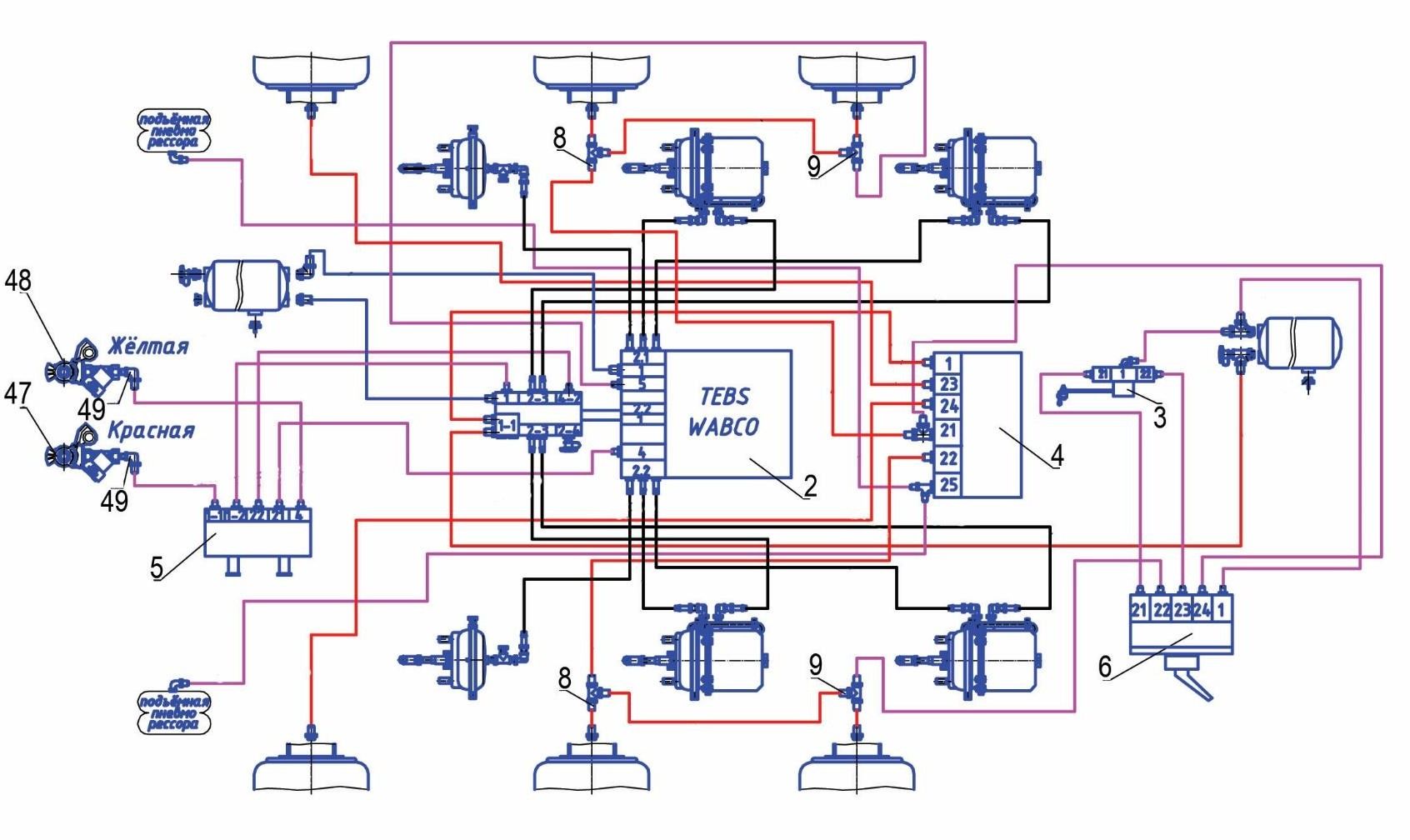

ДобавитьПНЕВМАТИКА

1
1284000173
Блок EBS 2S/2M 480 102 063 0, WABCO
(вх. в к-т н/н 1284000173К)
1
Добавить2
1284000392
Кран уровня пола 464 006 102 0 с
фитингами, фирмы WABCO
1
Добавить3
1284000272
Клапан управления подъемной осью 463
084 100 0, WABCO
1
Добавить4
4591191117
Кран растормаживания прицепа 971 002
900 0, WABCO
1
Добавить5
1284000191
Кран управления пневмоподвеской 463
032 220 0 с фитингами, WABCO
1
Добавить6
1284002256
Фитинг тройник под трубку 12 9540
CAMOZZI
2
Добавить7
2332900001
Тройник 9540 12-12-8 CAMOZZI
2
Добавить8
1284000108
Головка с фильтром красная, 952 201 002
0, WABCO
1
Добавить9
1284000107
Головка с фильтром желтая, 952 201 001
0, WABCO
1
Добавить10
1284001261
Фитинг-угольник (90 град.) М16х1,5 ,
трубка ф8х1(D6502 8-М16х1,5), фирмы CAMOZZI
2
Добавить
