ПОЛУПРИЦЕП - МОДЕЛИ 98262
Запчасти более ранних моделей «ТОНАР» смотрите в архиве запчастей

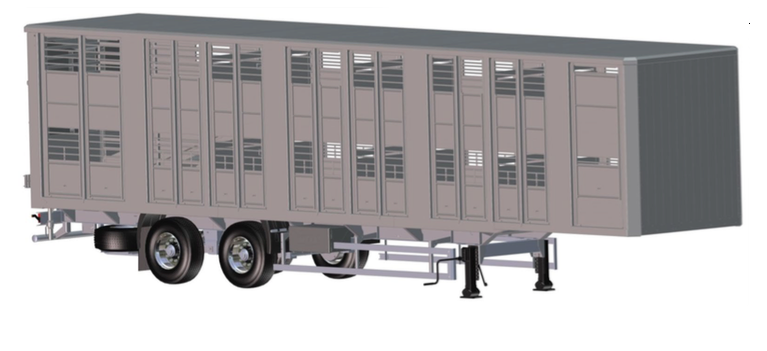

ОБЩИЙ ВИД

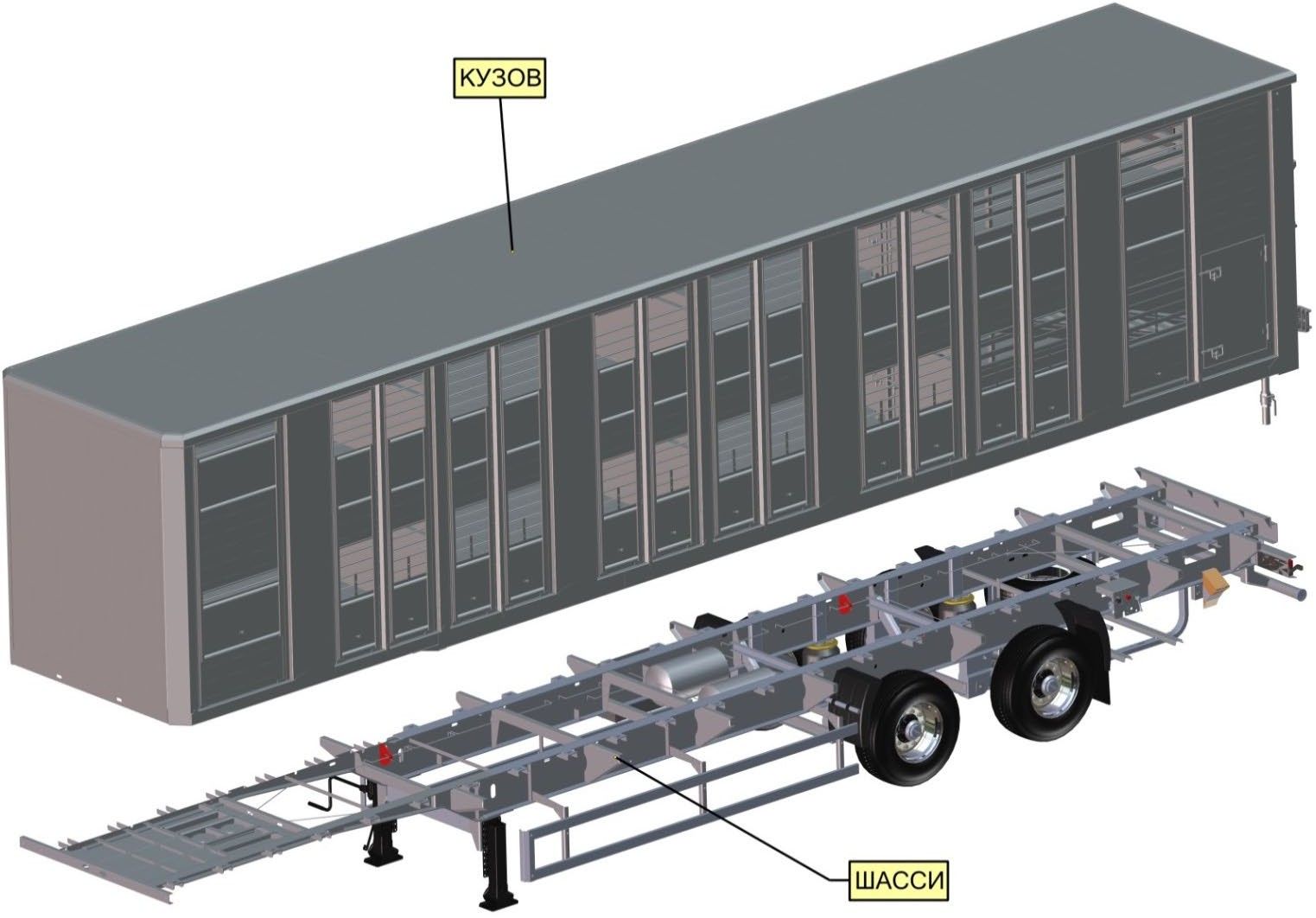

КУЗОВ И ШАССИ
1
98262-4000110
Кузов
1
2
98262-0001040
Шасси
1

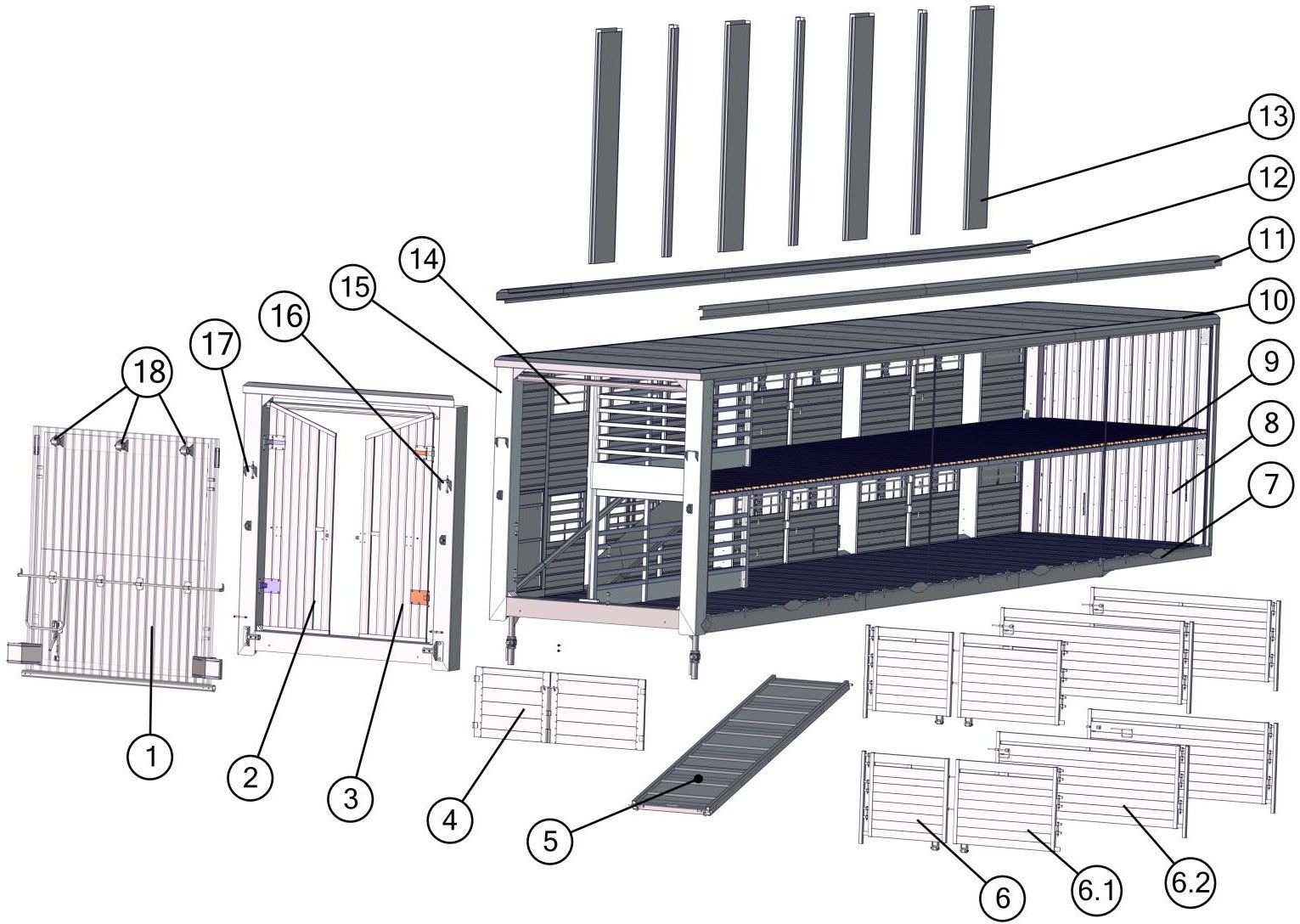

КУЗОВ
1
98262-5602150-10
Стенка задняя с трапом
1
2
9826-5602470
Стенка левая
1
3
9826-5602460
Стенка правая
1
4
98262-5602300-10 98262-5602300
Перегородка задняя правая
Перегородка задняя левая
1
1
5
98262-4000040
Трап
1
6
98262-4000320 98262-4000420 98262-4000520
Перегородка в сборе
2
2
4
7
98262-5002700
Настил пола в сборе
1
8
98262-5300050
Стенка передняя
1
9
98262-5000010
Второй ярус в сборе
1
10
9826-5700200
Настил крыши в сборе
1
11
9826-5700100-01
Балка продольная правая
1
12
9826-5700100
Балка продольная левая
1
13
98262-6000300
Комплект боковых стоек без поилок
1
14
98262-5400800
Заслонки в сборе
1
15
98262-4000110
Кузов
1
16
9826-5602440-01
Кронштейн крепления пружин правый
1
17
9826-5602440
Кронштейн крепления пружин левый
1
18
974616-5602419
Ролик
3
ШАССИ ПОЛУПРИЦЕПА
1
9746-2721010
Опорное устройство в сборе
1
2
9746-3103000-10
Крылья DOMAR в сборе
1
3
4573600578 4573600579
Фонарь задний ФЗ 05.24Л-03 (разъем
1718230-2 байонет, БГО)
Фонарь задний ФЗ 05.24Л-03 (разъем
1718230-2 байонет, БГО)
1
1
4
4591254376
Заглушка 9746-2804002 на заднюю
противооткатную трубу
2
5
0913927040
Упор противооткатный пластмас. 160мм,
090.496-40
2
6
97461-3105500
Запасное колесо в сборе
1
7
98262-2910030
Рама с 2-х осной рычажной подвеской под
ССУ1150мм
1
8
974623-2915200
Сборка осей с рычагами
1
9
1283000217
Колпак пылезащитный для гайки 32мм
40
10
97461-5417600
Инструментальный ящик в сборе
1
11
98262-2820100
Боковая защита в сборе
1
12
9746-2700010
Шкворень 2" в сборе с чашкой и болтами
KZ 1010 (толщина опорной пластины 10мм)
1

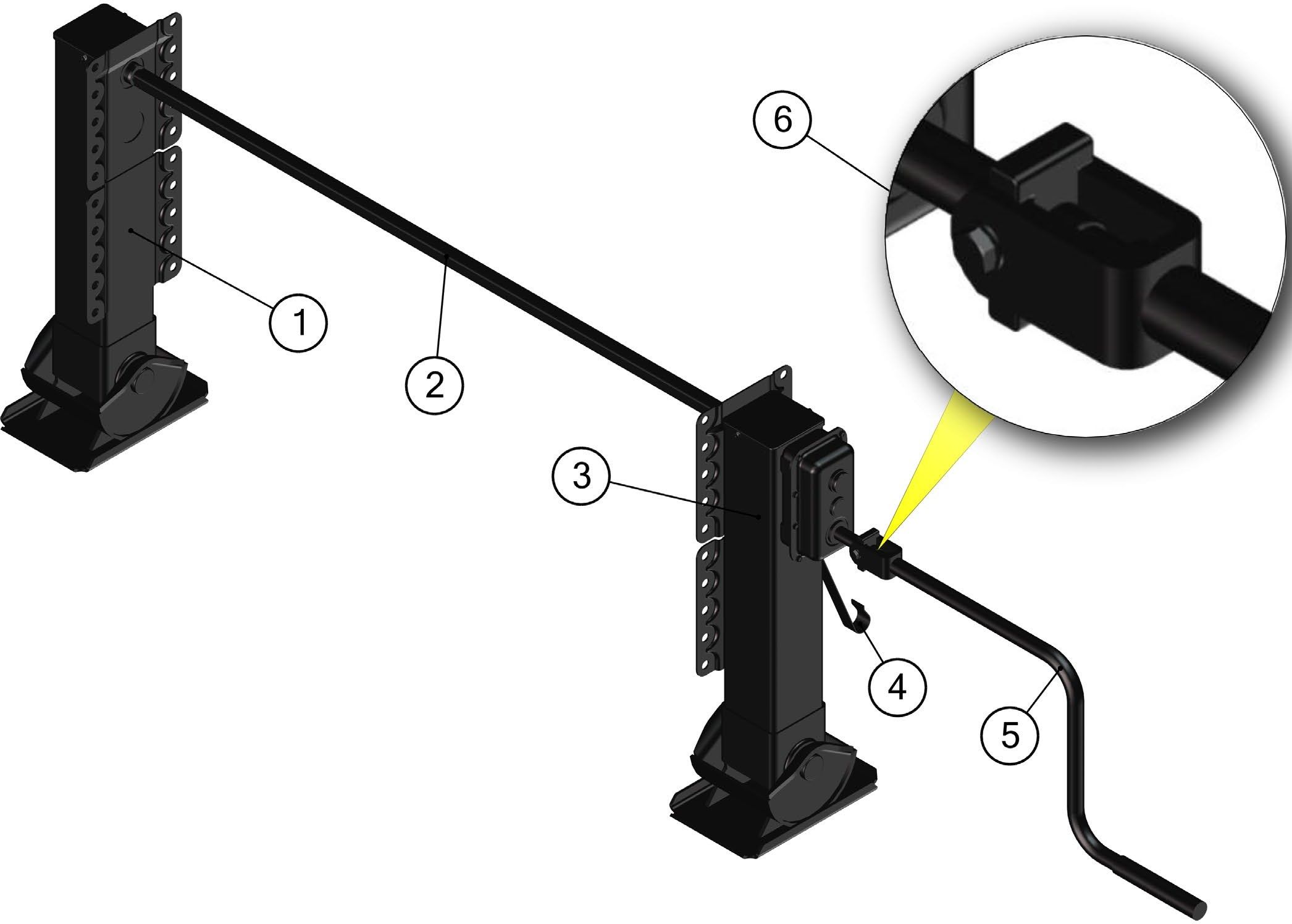

УСТАНОВКА ОПОРНОГО УСТРОЙСТВА
1
4585272343
Устройство опорное FUWA FW3714H без
редуктора
1
2
9746-2721054
Вал промежуточный
1
3
4585272342
Устройство опорное FUWA FW3714H с
редуктором
1
4
4585272316
Крючок фирмы " FUWA" (вх. в к-т FUWA
н/н 4585272010К)
1
5
4585272317
Ручка фирмы " FUWA" (вх. в к-т FUWA
н/н 4585272010К)
1
6
4585272315
Комплект крепления ручки FUWA (болт М10х70-1шт; гайка М10 самоконтр-1шт;
шайба10-2шт(вх.в комплект)
1

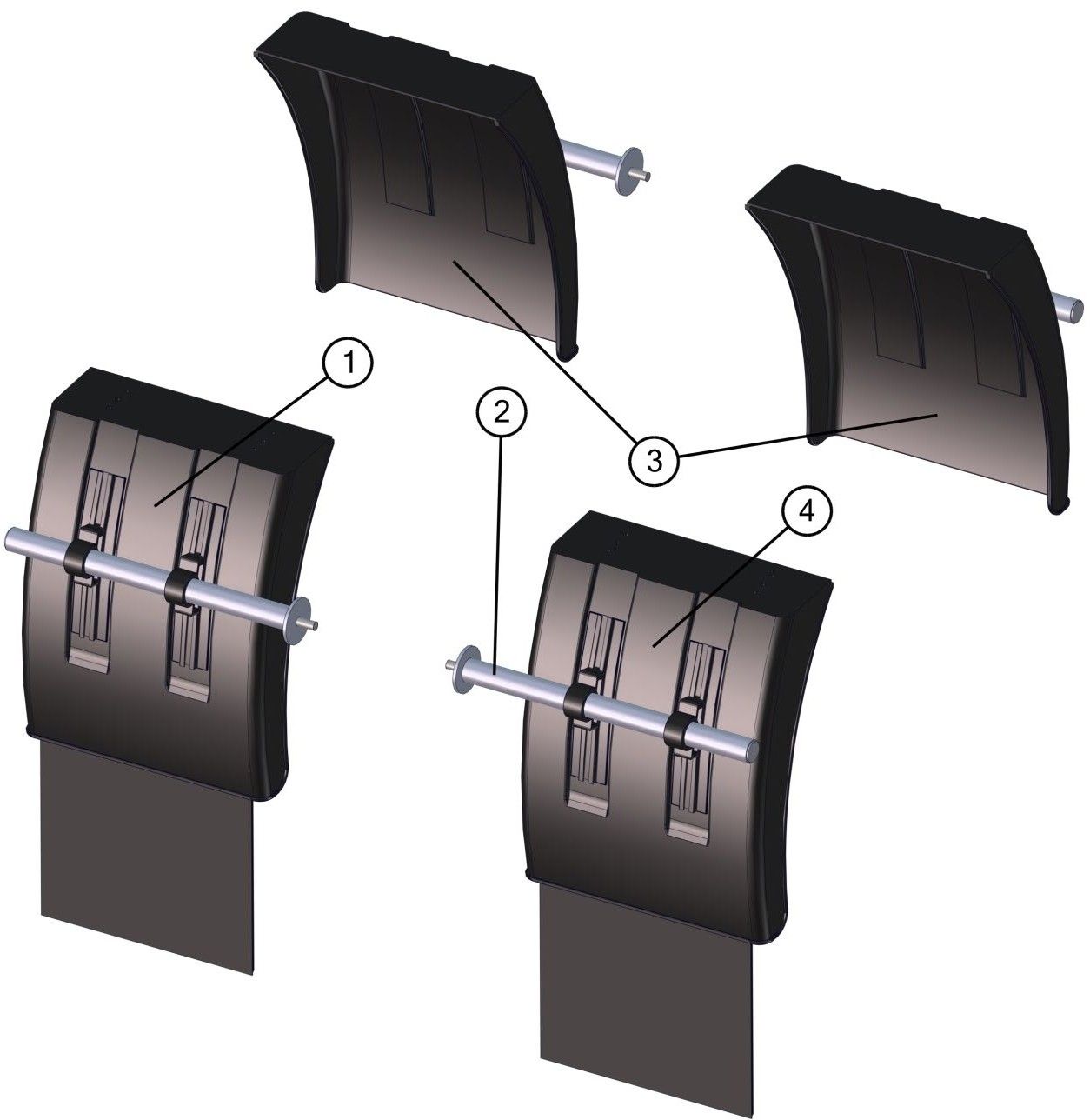

УСТАНОВКА КРЫЛЬЕВ
1
3751305003
Крыло заднее с брызгов.460х500х140 в компл.с крепеж,фирма Domar
арт.DL221002(левое)
1
2
9523-3102020-10
Кронштейн крепления крыла
4
3
3751305002
Крыло переднее 460х510х140 в комплекте
с крепежом, фирма Domar арт.DK2210
2
4
3751305006
Крыло заднее с брызгов.460х500х140 в компл.с крепеж,фирма Domar
арт.DL221002(правое)
1

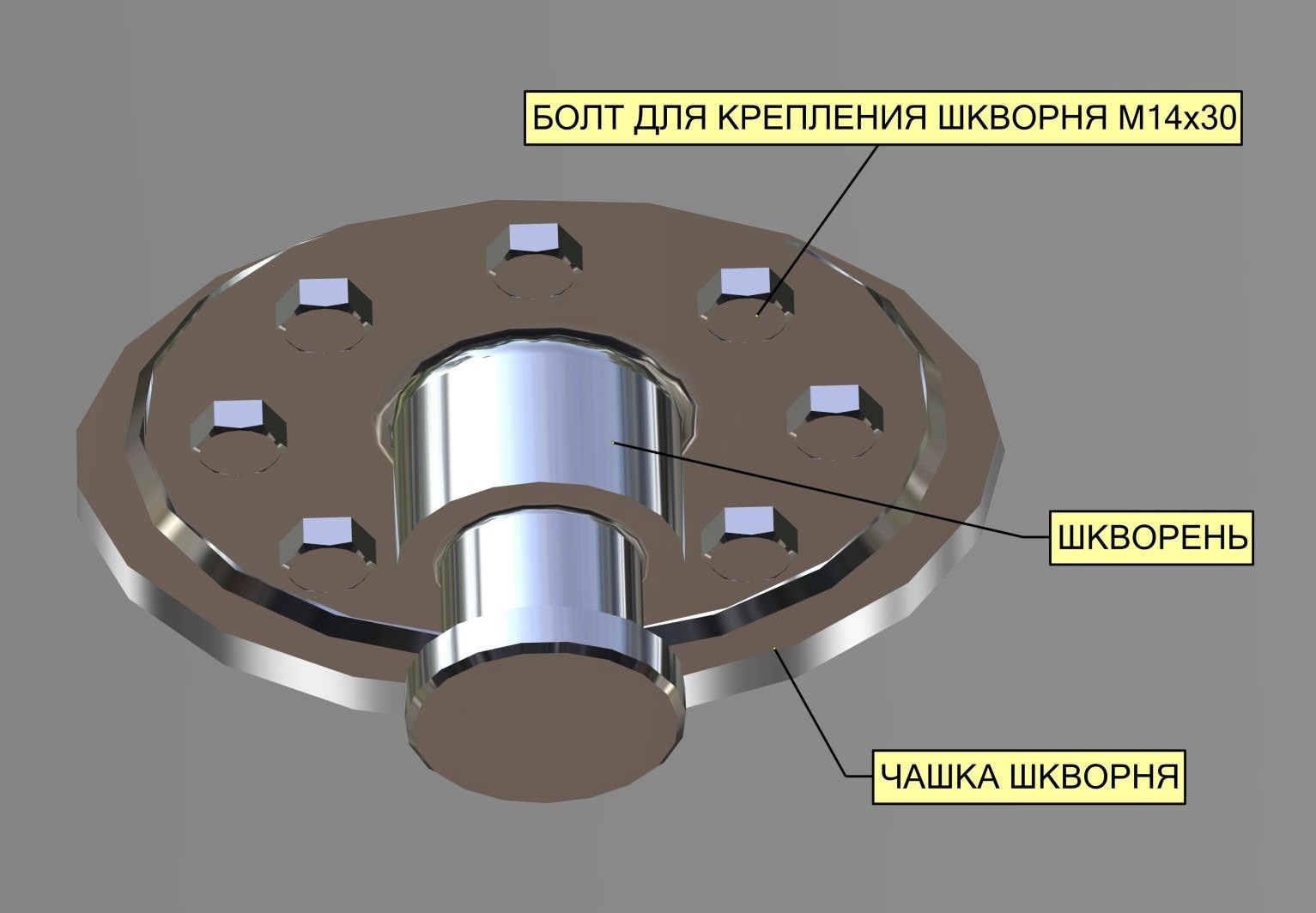

ШКВОРЕНЬ В СБОРЕ
1
4592906225
Болт для крепления шкворня М14х30,
2088 10 000005 0, фирмы SAF
8
2
4592906223
Шкворень 50165S15, 2108 30 000002 0
(2"), фирмы SAF
1
3
4592906224
Чашка шкворня (крепёжный фланец для плиты 10мм) 50S1510/90S1510, 2031 10
000003 0, фирмы SAF
1

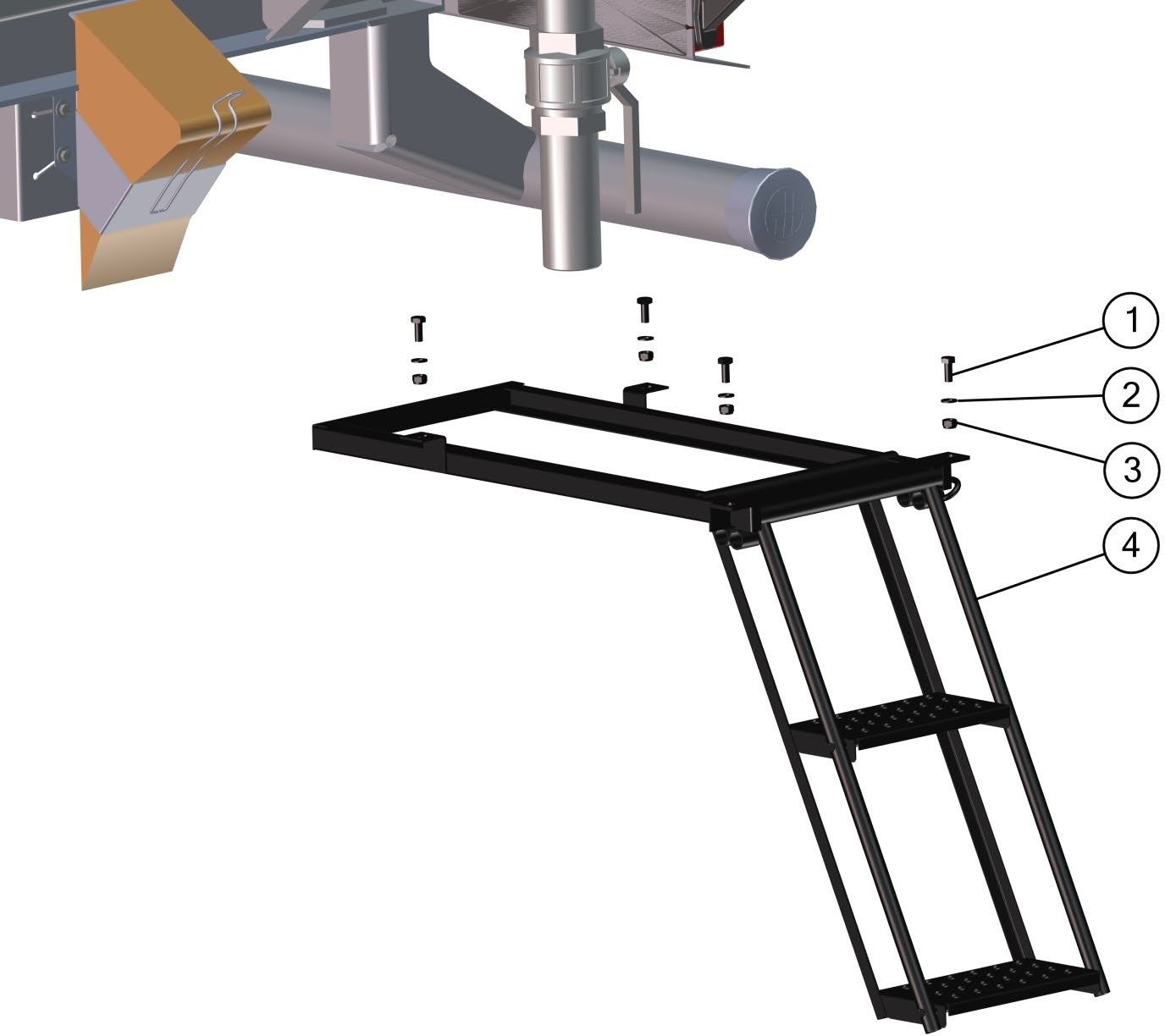

УСТАНОВКА ПОДНОЖКИ
1
1282001020
Болт М10-6gх25.88.016 ГОСТ 7805-70
4
2
1286010010
Шайба 10 ГОСТ11371-78 с покрытием
4
3
1283000110
Гайка М10 класс прочности 8
самостопорящаяся с покрытием
4
4
4591912157
Лестница выдвижная "Агатспецкомплект"
ЛС 00.00.000 СБ
1

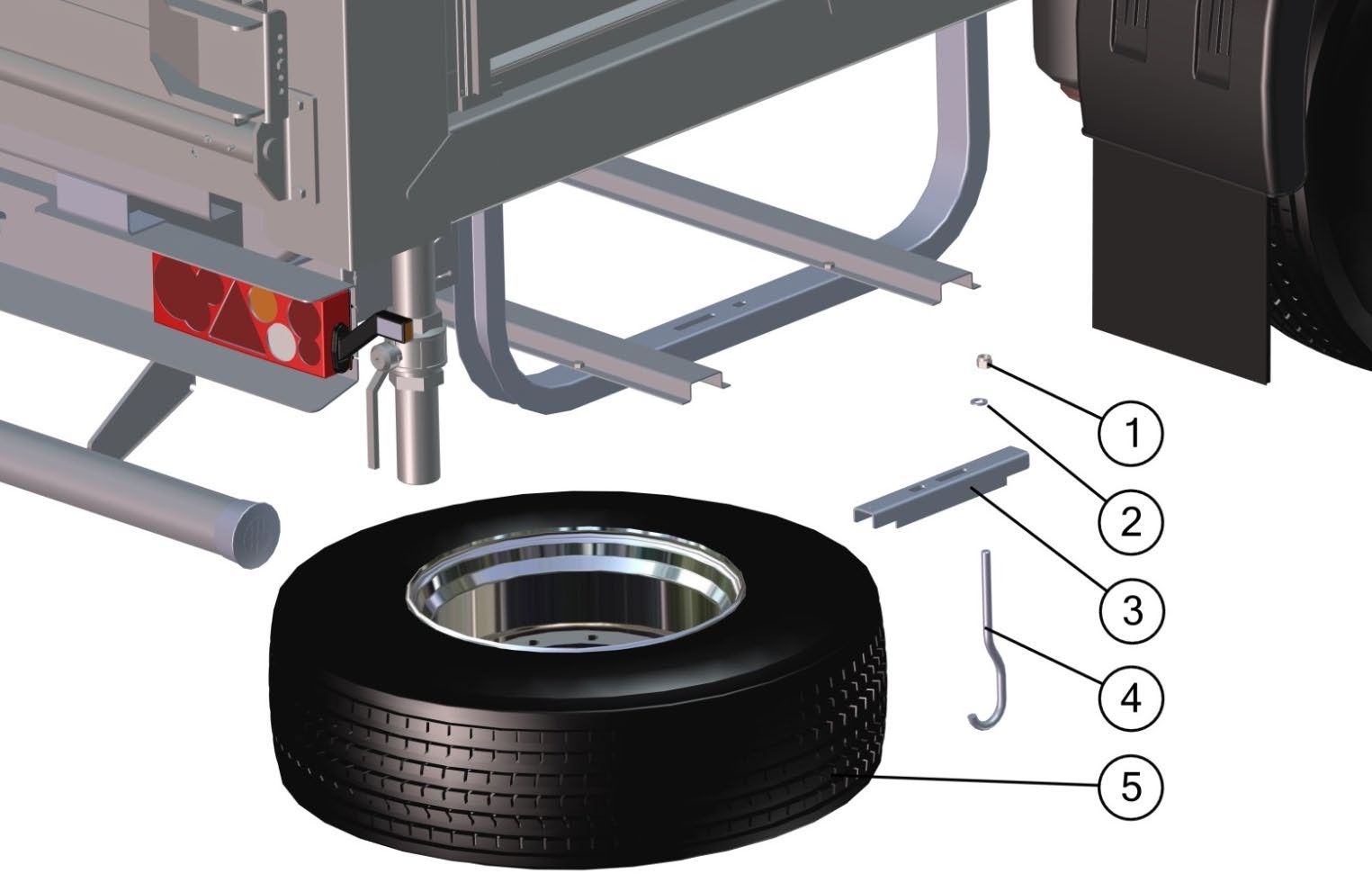

УСТАНОВКА ЗАПАСНОГО КОЛЕСА
1
1283000116
Гайка М16 самостопорящаяся с
покрытием кл. прочн.8
1
2
1286010016
Шайба 16 ГОСТ11371-78 с покрытием
1
3
9746-3105524
Швеллер
1
4
9746-3105503
Крюк
1
5
1446010113
Колесо 385/65 R22,5 в сборе с шиной,
диском и вентилем
1

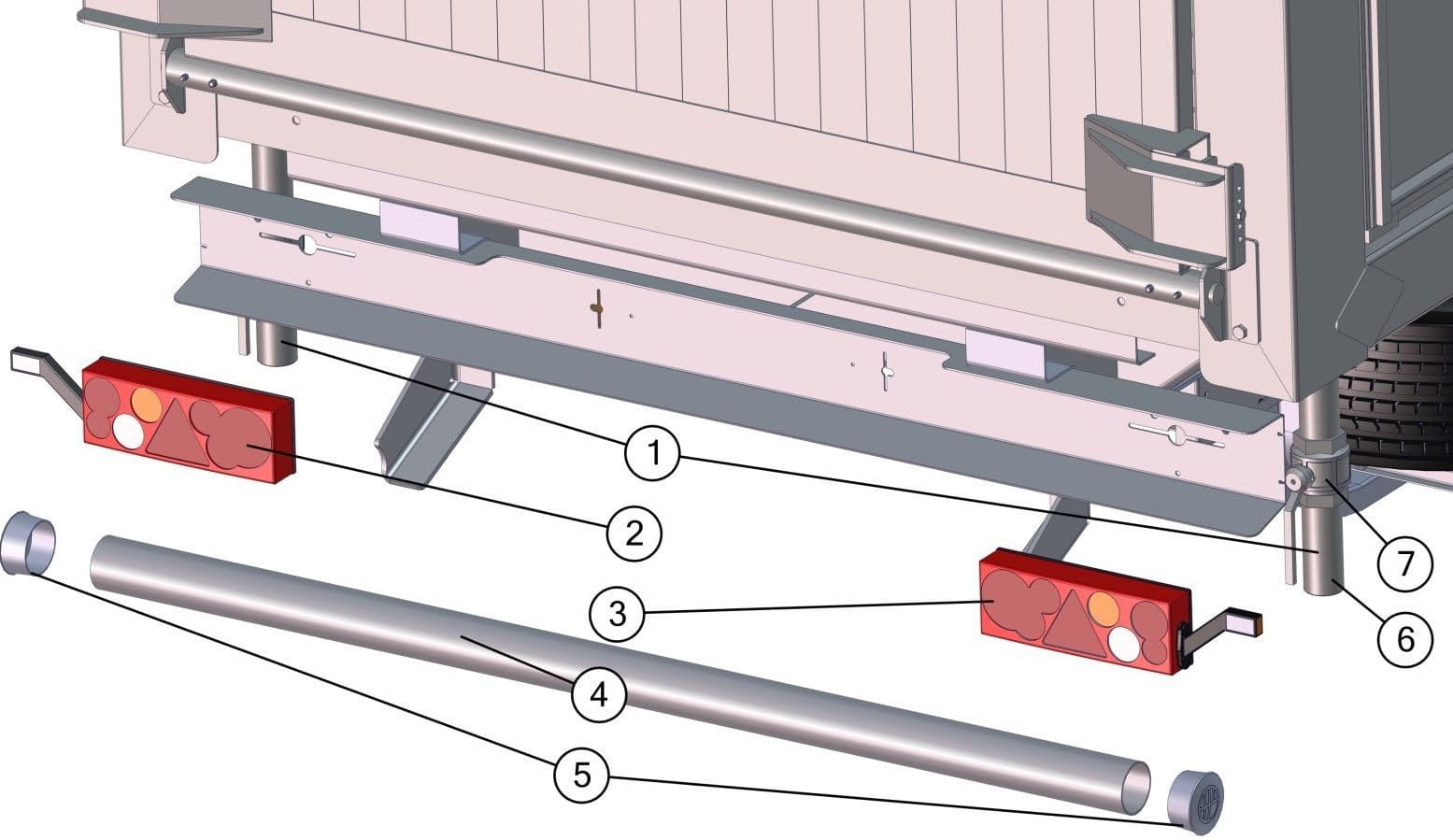

УСТАНОВКА ЗАДНЕГО ЗАЩИТНОГО УСТРОЙСТВА И ЗАДНИХ ФОНАРЕЙ
1
9826-5002030
Труба сливная
2
2
4573600578
Фонарь задний ФЗ 05.24Л-03 (разъем
1718230-2 байонет, БГО)
1
3
4573600579
Фонарь задний ФЗ 05.24П03 (разъем
1718230-2 байонет, БГО)
1
4
98262-2801004
Балка задняя
1
5
4591254376
Заглушка 9746-2804002
2
6
9826-5002031
Труба
1
7
4563000033
Кран водопроводный шаровой 2,5"
1

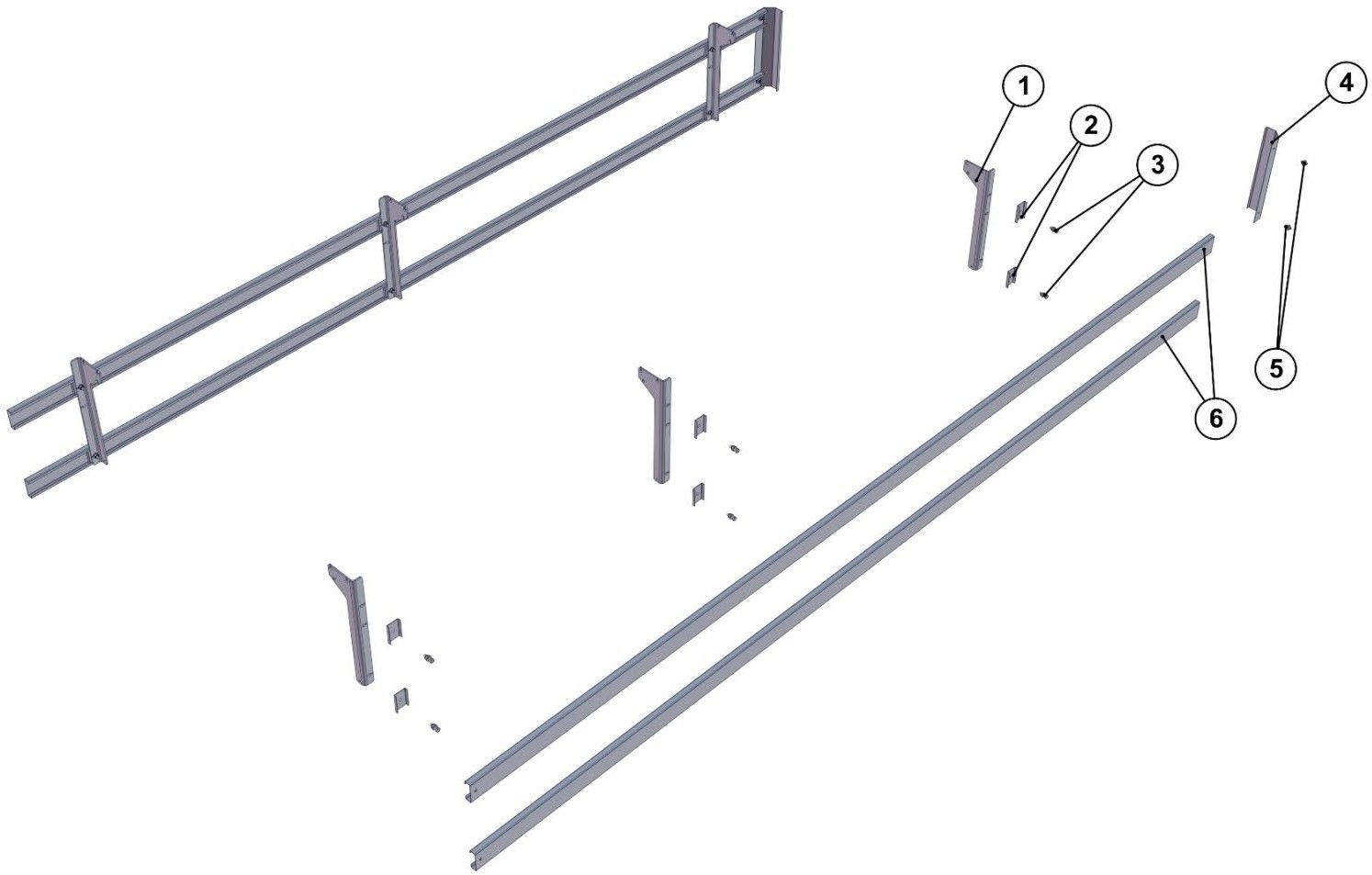

УСТАНОВКА БОКОВЫХ ЗАЩИТНЫХ УСТРОЙСТВ
1
9746-2820125
Кронштейн
1
2
9746-2820040
Прижим
2
3
1282001040
Болт М10-6gх40.109.016ГОСТ 7805-70
16
4
9746-2820005
Законцовка
2
5
1283000010 1286010010
Гайка М10 класс прочности 8.8, ГОСТ
5915-70 с покрытием
Шайба 10 ГОСТ11371-78 с покрытием
16
16
6
9746-2820153-09 9746-2820153-11
Балка продольная
1
3
7
9746-2820210
Кронштейн боковой защиты в сборе с
прижимами
4

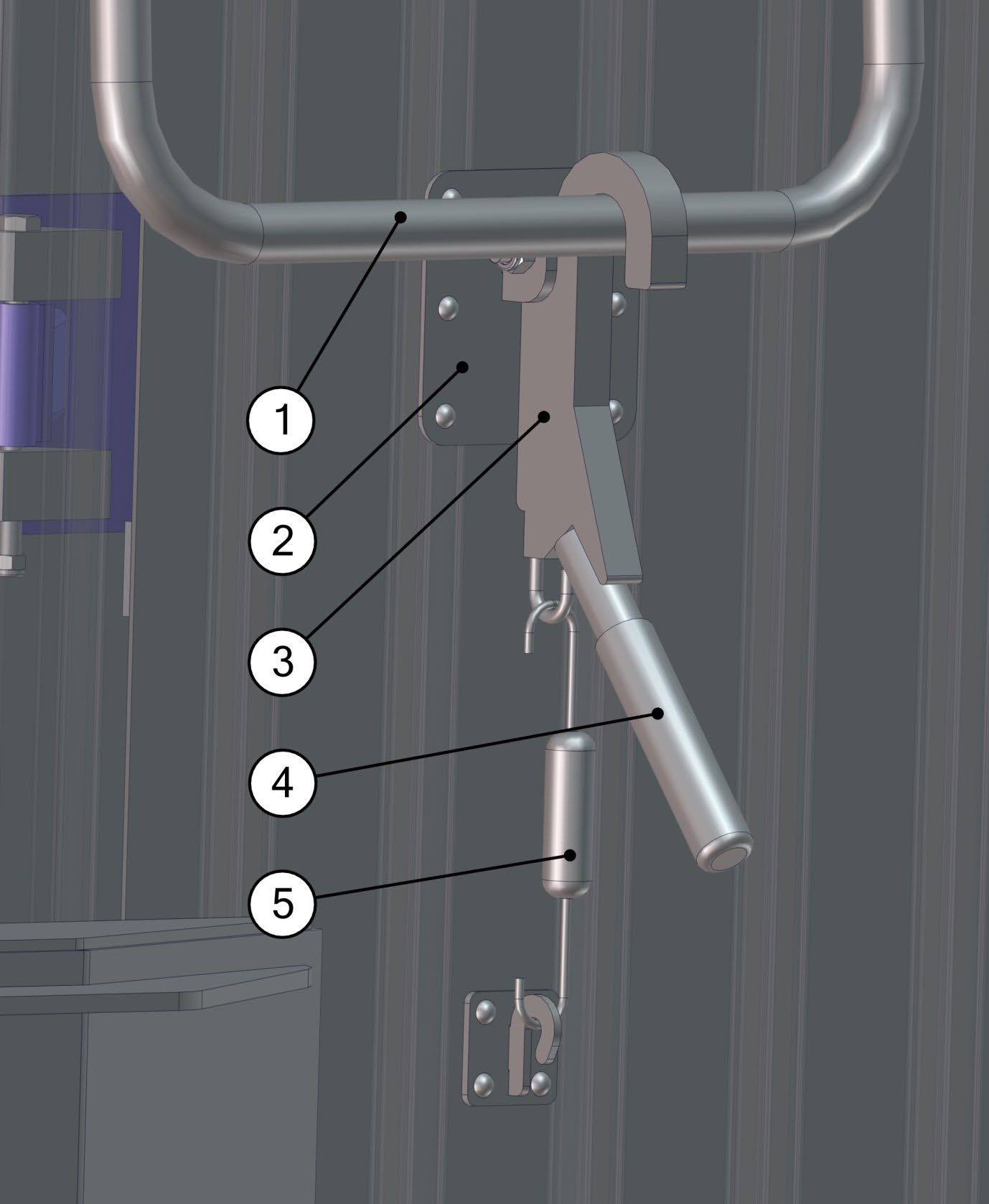

ФИКСАТОРЫ
1
98262-5602170
Фиксатор трапа
1
2
98271-5600320
Основание фиксатора
1
3
98271-5600330
Зацеп
1
4
4599165524
Ручка резиновая ф22мм
1
5
98271-5600340
Крюк
1

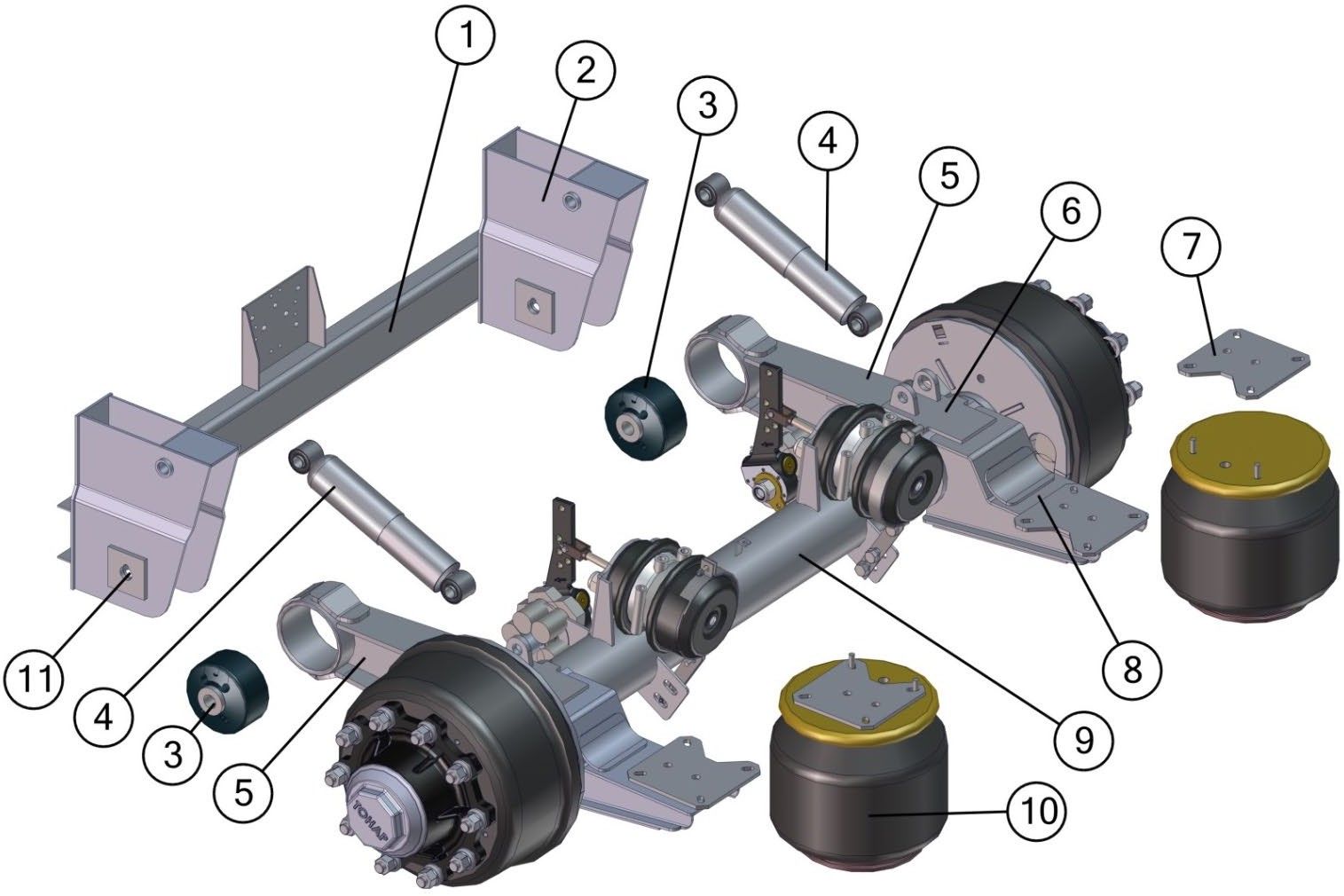

ПОДВЕСКА В СБОРЕ
1
90431-2912160
Кронштейны рессор 390мм с поперечной
балкой
1
2
90431-2912470
Кронштейн рессоры рычажной подвески
390мм (с регулировкой)
2
3
4533169740
Сайлентблок 3D 9042-2912003 ЯРТИ
8179р.000СБ d32 х d155х115
2
4
4542054328
Амортизатор П 50.1.2905005 (ПААЗ)
2
5
9042-2912010-30
Рычаг подвески (доработка)
2
6
9042-2912070-10
Кронштейн амортизатора
2
7
9042-2912541
Пластина крепления пневморессоры
4
8
9042-2912020-50
Основание пневмоподушки
2
9
9042-2410090-71
Балка оси без подкладок средняя
1
10
9042-2912030-01 4520000820
Пневморессора 810 с 2-мя шпильками с крепежом
Пневморессора 1D28А-2 (810МБ) с четырьмя шпильками
2
1
11
90431-2912700-20
Комплект крепления 2х осной рычажной
подвески без мех. подъёма
1

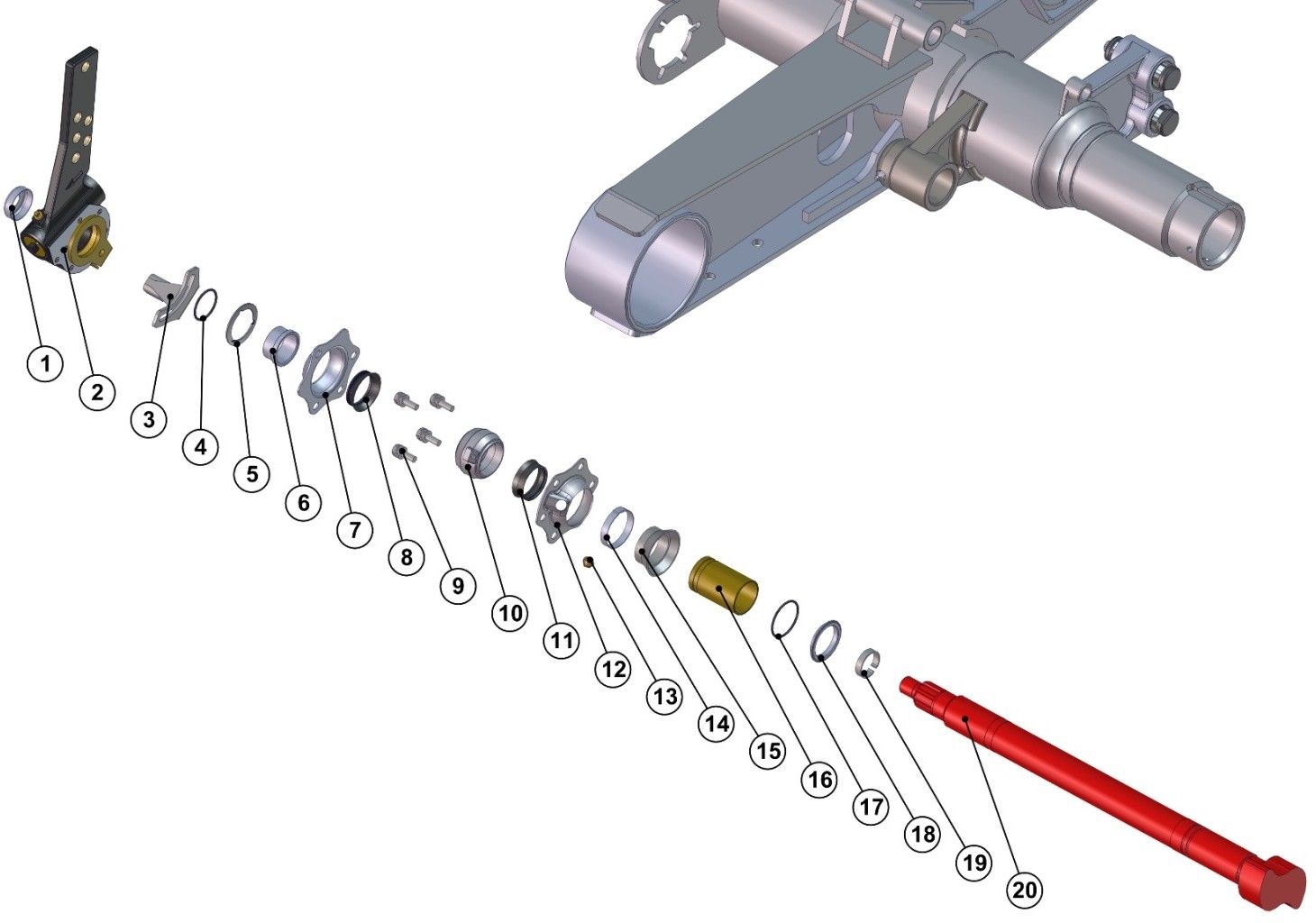

ОСЬ С БАРАБАННЫМ ТОРМОЗОМ
1
2200080076
Гайка М22х1,5 03.260.14.08.0
2
2
1284000325
Рычаг регулировочный 72875D с автоматич.регулир.зазора (регулятор
тормоза РТ-40-19)
1
3
1284000325
Кронштейн регулятора зазора
2
4
2200080051
Кольцо 03.310.81.02.0
2
5
2332911007
Шайба ф42/56х2 03.120.42.02.0
2
6
2200080073
Кольцо ф42/46/55х7 03.310.12.24.0
2
7
2332909004
Крышка 03.229.02.18.0
2
8
4591122331
Манжета 03.120.42.08.0
2
9
1282000820
Болт М8-6gх25.88.016 ГОСТ 7805-70
8
10
4591251254
Подшипник 03.113.14.04.0
2
11
4600002406
Сальник 03.120.42.09.0
2
12
2332909003
Крышка 03.229.02.19.0 с отв. под
масленку
2
13
2640200013
Пресс-масленка с резьбой М8 (К1/2 ГОСТ
6111-54) ГОСТ19853-74
2
14
2200080070
Хомут ф49х9 03.350.30.02.0
2
15
2200080054
Чехол 03.120.43.14.0
2
16
4591251253
Втулка 03.113.03.06.04591251253
2
17
2200080176
Кольцо уплотнительное 40х2,5
02.5679.23.00
2
18
2200080052
Кольцо О-образное 02.5677.37.42
2
19
2200080072
Кольцо стопорное 02.5676.01.0
4
20
2200080062, 1284000249
Кулак разжимной L=603мм, 05.097.05.47.3 левый
Кулак разжимной L=603мм, 05.097.05.48.3 правый
1
1

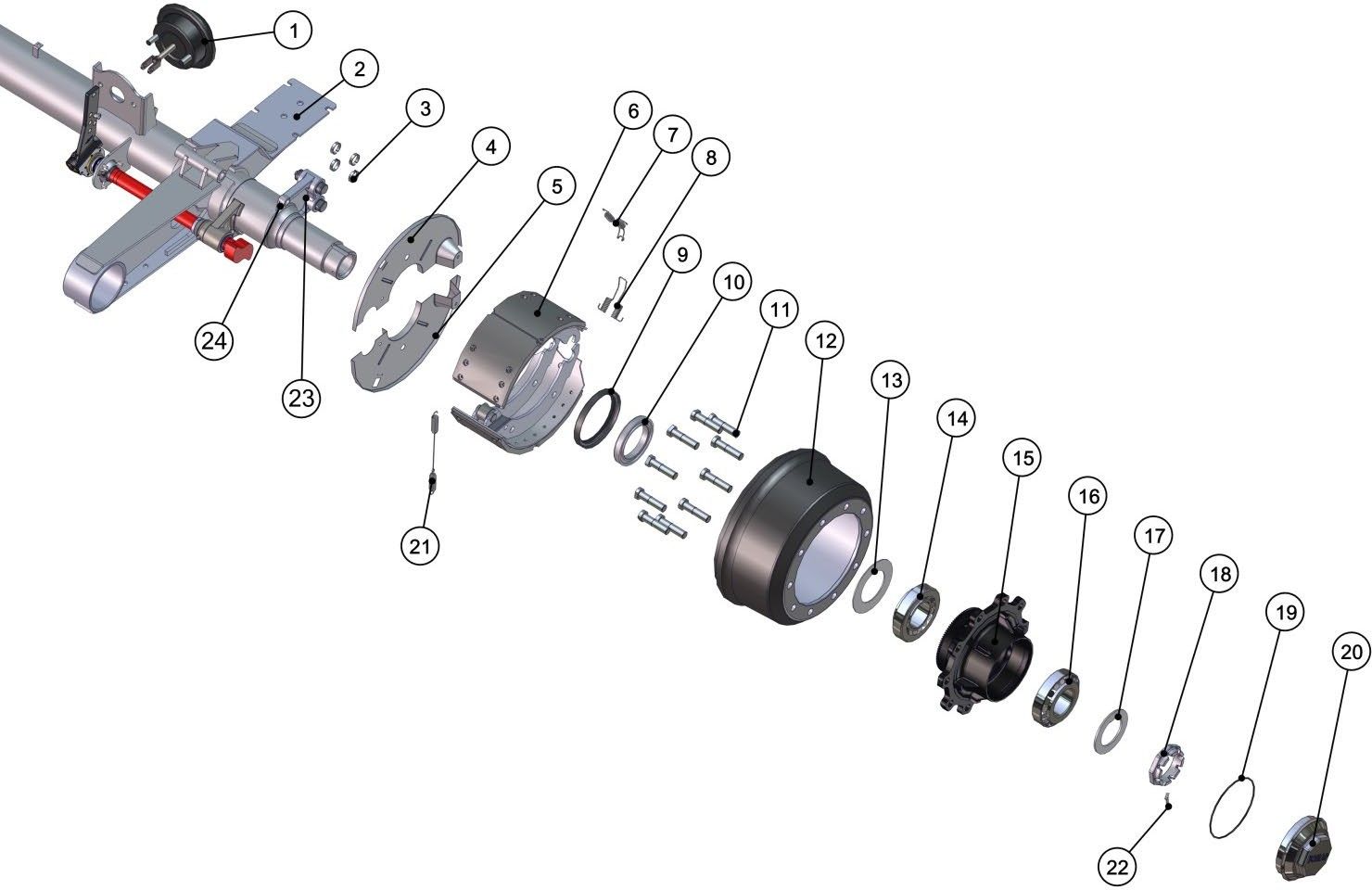

ОСЬ С БАРАБАННЫМ ТОРМОЗОМ
1
9042-3502040
Тормозная камера Wabco N24 н/н
4591191228 доработка
2
2
9042-2410090-12
Балка оси с рычагами средняя
1
3
2200080066
Вкладыш 03.188.02.02.0
8
4
2521015253
Щит грязезащитный 9042-3502153-20
(ф146мм)
2
5
2521015252
Щит грязезащитный 9042-3502152-20
(ф146мм)
2
6
2200080061
Колодка с накладками 180х420
4
7
1284000145
Пружина стяжная колодок, 03.397.33.06.0
2
8
1284000146
Пружина стяжная колодок, 03.397.33.07.0
2
9
4591257524
Манжета армированная 2.2-150х180-1
(h=15) ГОСТ8752-79
1
10
4542054330
Кольцо упорное 9042-3104095
2
11
1282000818
Болт М8-6gх20.88.016 ГОСТ 7805-70
8
12
5301310404
Барабан тормозной со ступицей в сборе
1
13
9042-3104027
Шайба защитная
2
14
4591257521
Подшипник ролик.7520А ГОСТ 520-89
2
15
5301310268
Ступица 9042-3104015-50
2
16
4591257521
Подшипник ролик.7520А ГОСТ 520-89
2
17
9042-3104077
Шайба упорная
2
18
4600000117
Гайка корончатая 9042-3104076-10
2
19
4591254318
Кольцо уплотнительное 160-170-46 ГОСТ
9833-73 (18829-73)
2
20
4600002427
Крышка ступицы 9042-3104092-10
2
21
1284000144
Пружина колодок, 05.397.58.03
2
22
1287000850
Шплинт 8х50 ГОСТ 397-79
2
23
9042-3502020
Головка суппорта с втулкой
2
24
1284000104
Датчик угловой 40см, 4410328080
2

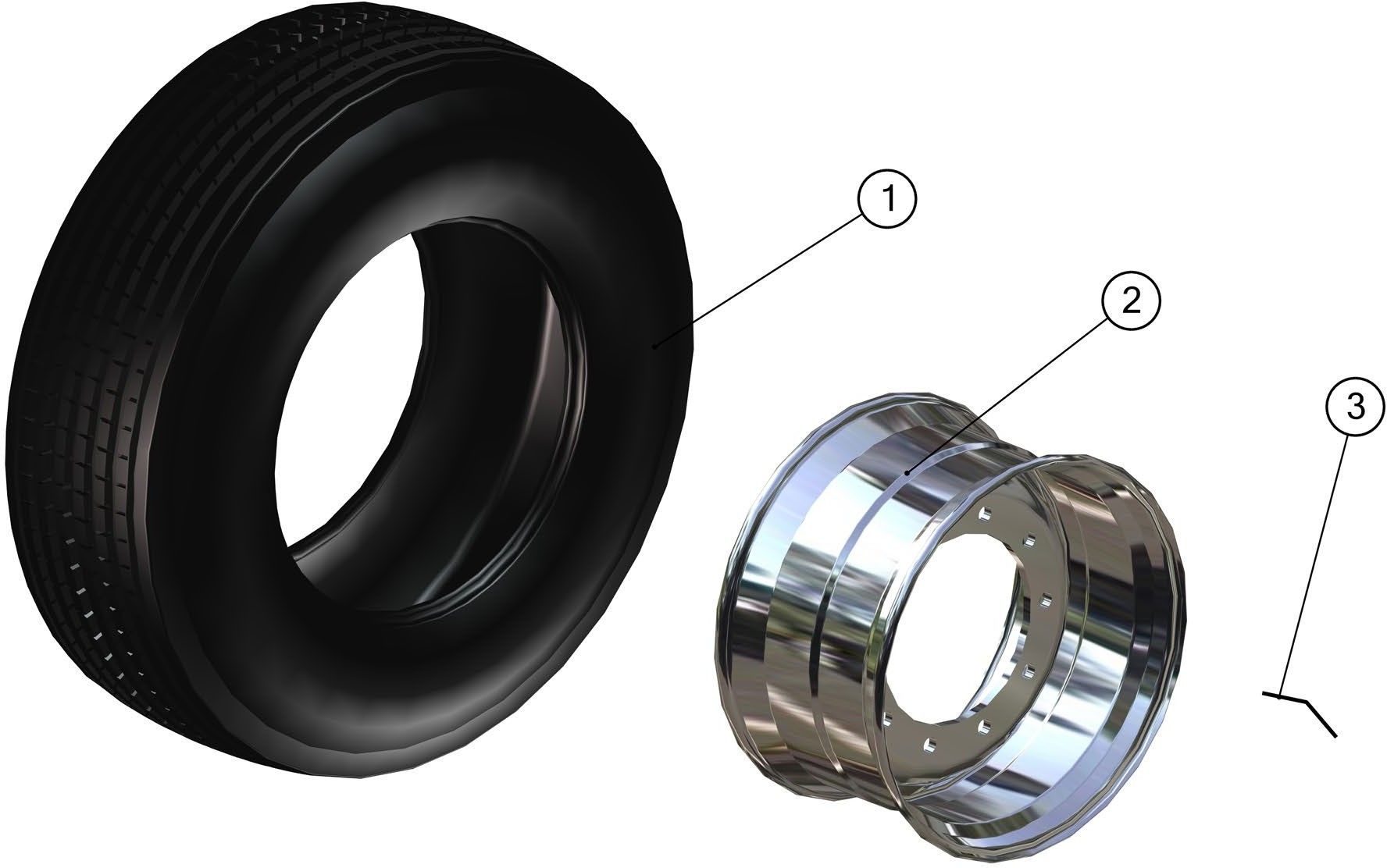

КОЛЕСО В СБОРЕ
СВЕТОТЕХНИКА
1
4573640563
Фонарь габаритный автожелтый А3731.001-15
(1200мм) с пластм. кронштейном
8
2
4573640558
Фонарь габаритный ГФ3,3 LED-21
2
3
4573600578
Фонарь задний ФЗ 05.24Л-03 (разъем 1718230-2
байонет, БГО)
1
4
4573600579
Фонарь задний ФЗ 05.24П03 (разъем 1718230-2
байонет, БГО)
1
5
4573317707
Фонарь освещения номерного знака ОНЗ 00-003
2

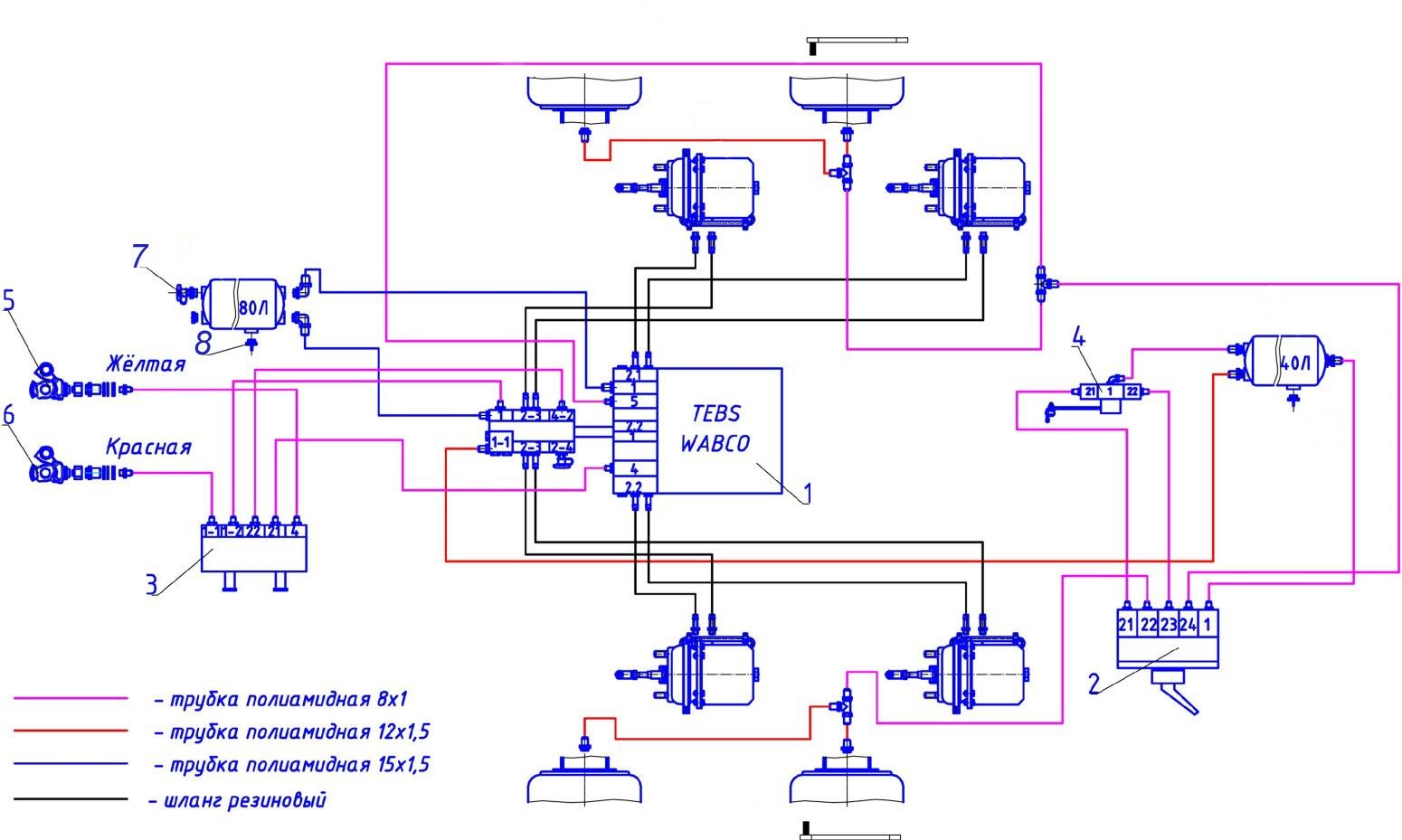

ПНЕВМАТИКА
1
1284000173
Блок EBS 2S/2M 480 102 063 0, WABCO (вх. в
к-т н/н 1284000173К)
1
2
1284000191
Кран управления пневмоподвеской 463 032 220
0 с фитингами, WABCO
1
3
4591191117
Кран растормаживания прицепа 971 002 900 0,
WABCO
1
4
1284000392
Кран уровня пола 464 006 102 0 с фитингами,
фирмы WABCO
1
5
1284000107
Головка с фильтром желтая, 952 201 001 0,
WABCO
1
6
1284000108
Головка с фильтром красная, 952 201 002 0,
WABCO
1
7
1284000152
Клапан контр. вывода М22х1,5 №27902215,
SIRIT (463 703 115 0)
1
8
1284000160
Клапан слива конденсата М22х1,5 №2VSM2215,
SIRIT
2
