ПОЛУПРИЦЕП - МОДЕЛИ ППТ14-0000010
Запчасти более ранних моделей «ТОНАР» смотрите в архиве запчастей

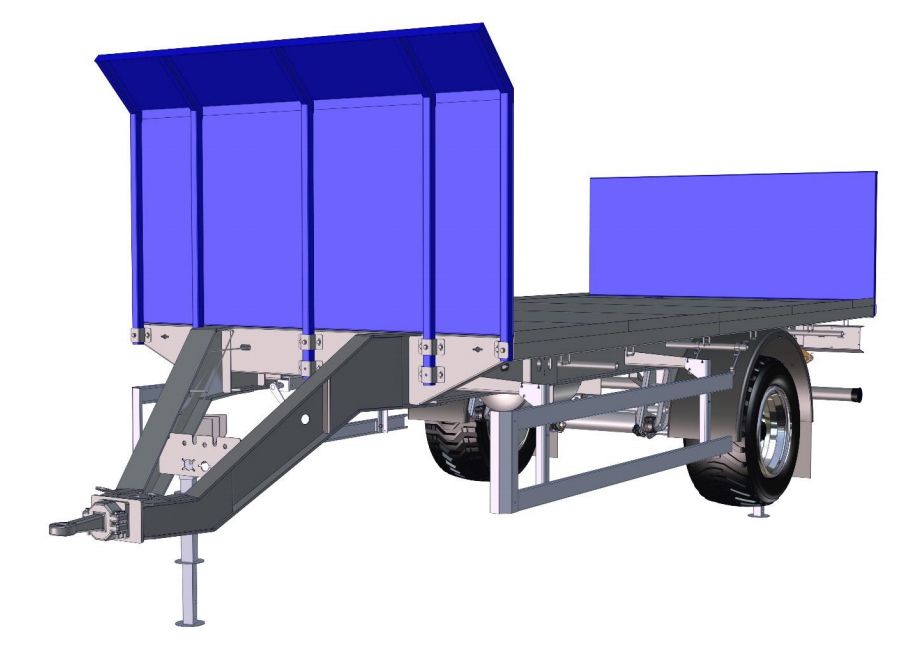

ОБЩИЙ ВИД.
![ПОЛУПРИЦЕП - МОДЕЛИ ППТ14-0000010 - ОБЩИЙ ВИД.](/upload/iblock/8fe/8fefbeb0824337ee83e67f6f188d669c.jpg)

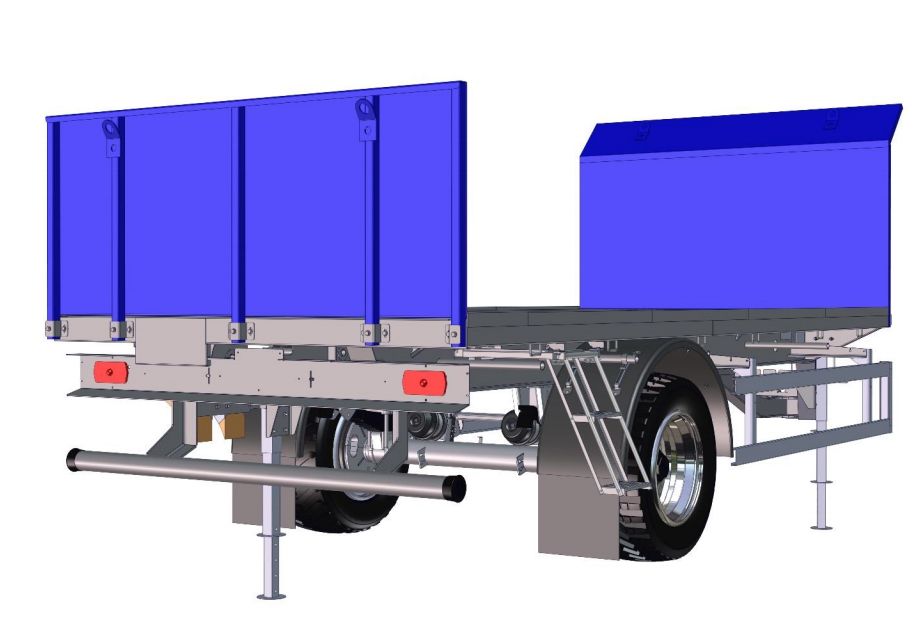

ОБЩИЙ ВИД 2
![ПОЛУПРИЦЕП - МОДЕЛИ ППТ14-0000010 - ОБЩИЙ ВИД 2](/upload/iblock/2b0/2b06e92c450c5bfd45c1670870547253.jpg)

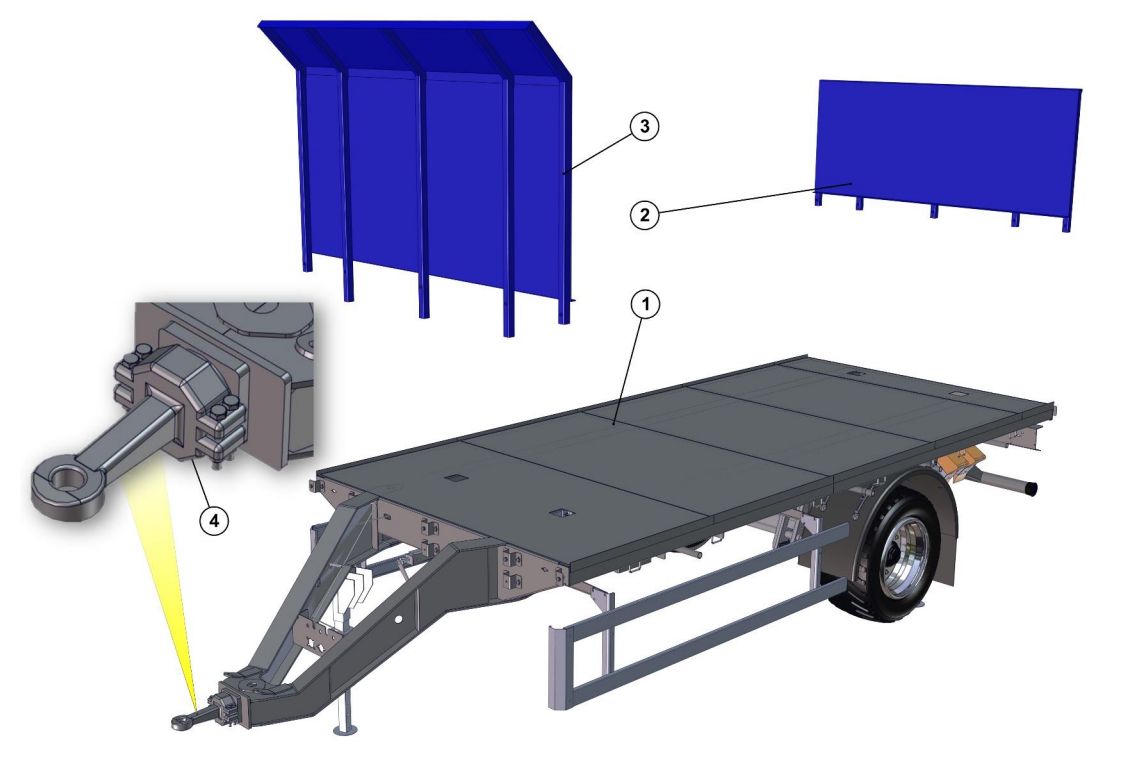

БОРТА И ШАССИ.
![ПОЛУПРИЦЕП - МОДЕЛИ ППТ14-0000010 - БОРТА И ШАССИ.](/upload/iblock/2aa/2aa317cf727cfa4506643f4db68d5186.jpg)
1
ППТ14-0001010
Шасси прицепа
1
2
ПТ14-4000030
Борт
1
3
ПТ14-4000020
Борт
1
4
4591254421
Петля сцепная поворотная тип 480 RINGFEDER
1

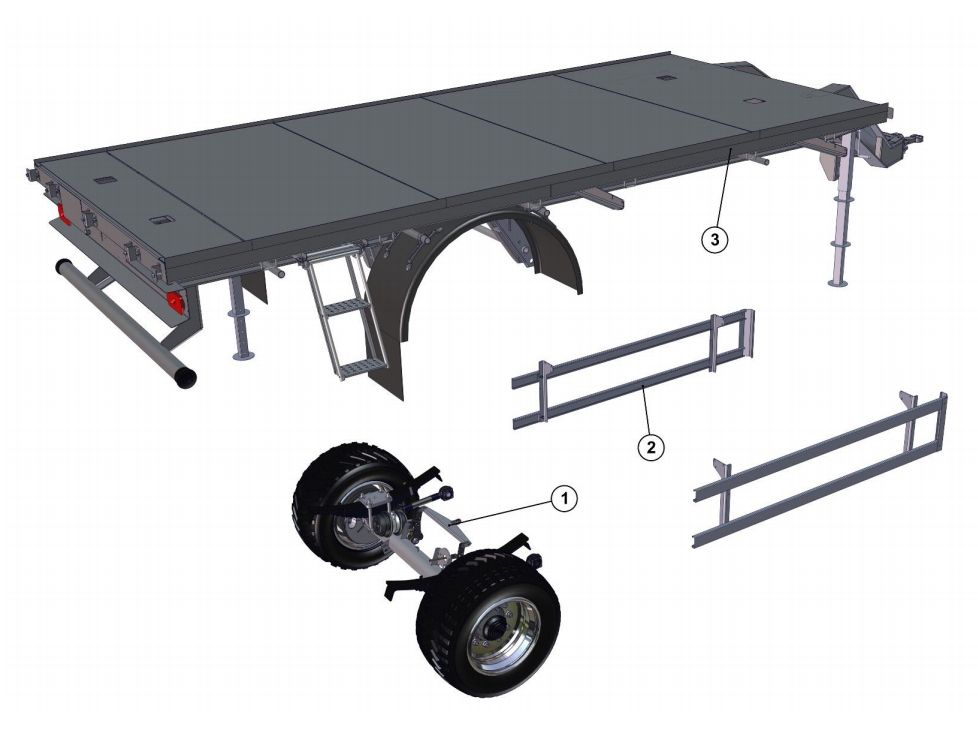

РАМА С ПОДВЕСКОЙ.
![ПОЛУПРИЦЕП - МОДЕЛИ ППТ14-0000010 - РАМА С ПОДВЕСКОЙ.](/upload/iblock/7dc/7dca72233daf1dc3dcc33bc0f180f0b7.jpg)
1
*
Подвеска
1
2
95231-2820100
Установка боковых защитных устройств
1
3
ПТ14-2911010
Рама с кронштейнами крепления рессорной подвески
1

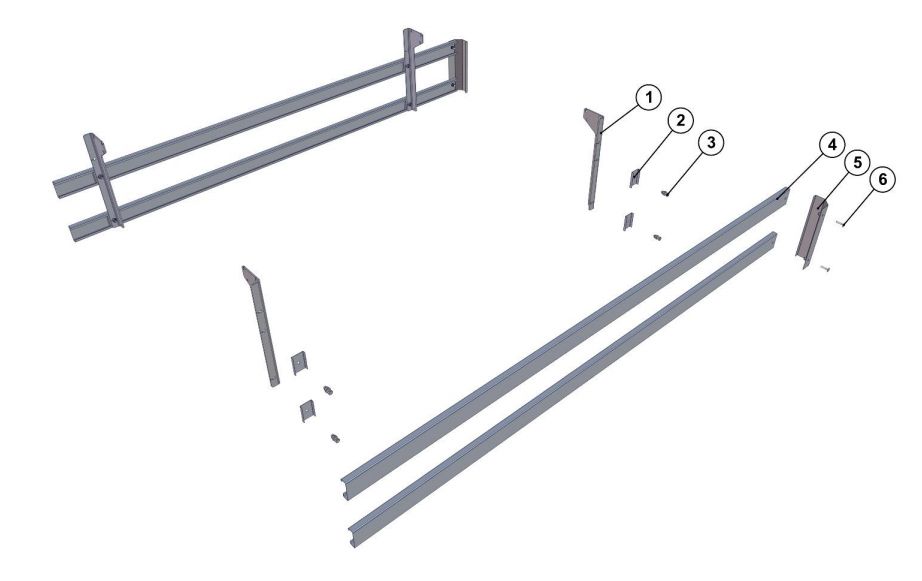

УСТАНОВКА БОКОВЫХ ЗАЩИТНЫХ УСТРОЙСТВ.
![ПОЛУПРИЦЕП - МОДЕЛИ ППТ14-0000010 - УСТАНОВКА БОКОВЫХ ЗАЩИТНЫХ УСТРОЙСТВ.](/upload/iblock/fd5/fd53cef39f83af69798dfb07681946ee.jpg)
1
9746-2820125
Кронштейн
2
2
9746-2820042
Прижим
4
3
1282001040
Болт М10-6gх40.109.016ГОСТ 7805-70
4
4
9746-2820153-02
Балка продольная
2
5
9746-2820005
Законцовка
1
6
1284000925
Винт М10х25 с полукр.головкой, с внутр. шестигранником, ISO 7380
2

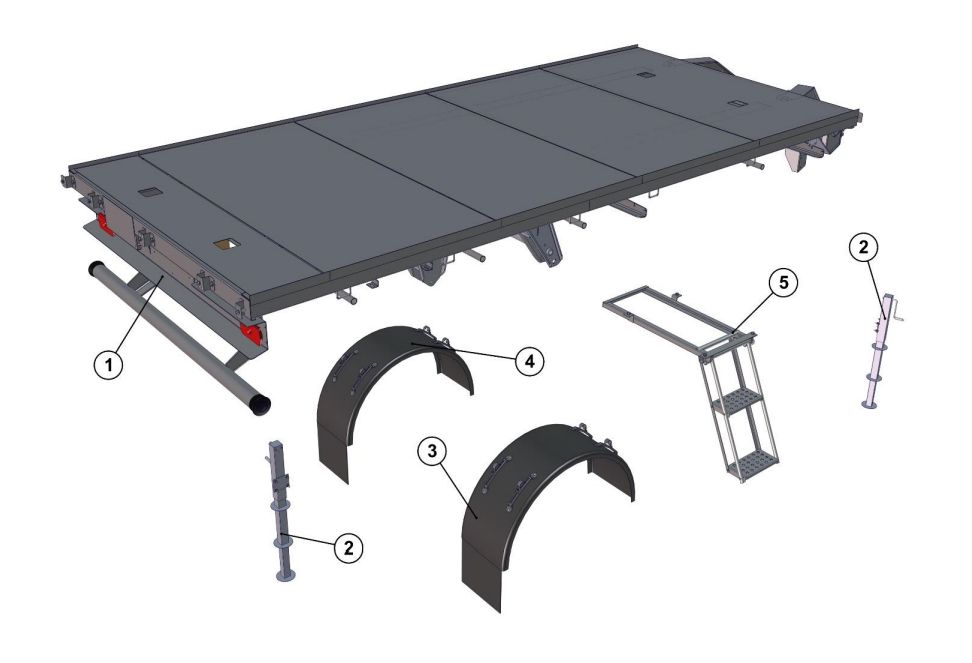

РАМА.
![ПОЛУПРИЦЕП - МОДЕЛИ ППТ14-0000010 - РАМА.](/upload/iblock/734/734eb019879aa4bb02f5f3177758eaf2.jpg)
1
*
Установка задних фонарей
1
2
ПТ1-2721010
Установка опорного устройства
2
3
3751305082
Крыло с брызговиком Parlok V SUPRA code 5165025
1
4
3751305082
Крыло с брызговиком Parlok V SUPRA code 5165025
1
5
97461-8406400
Установка подножки
1

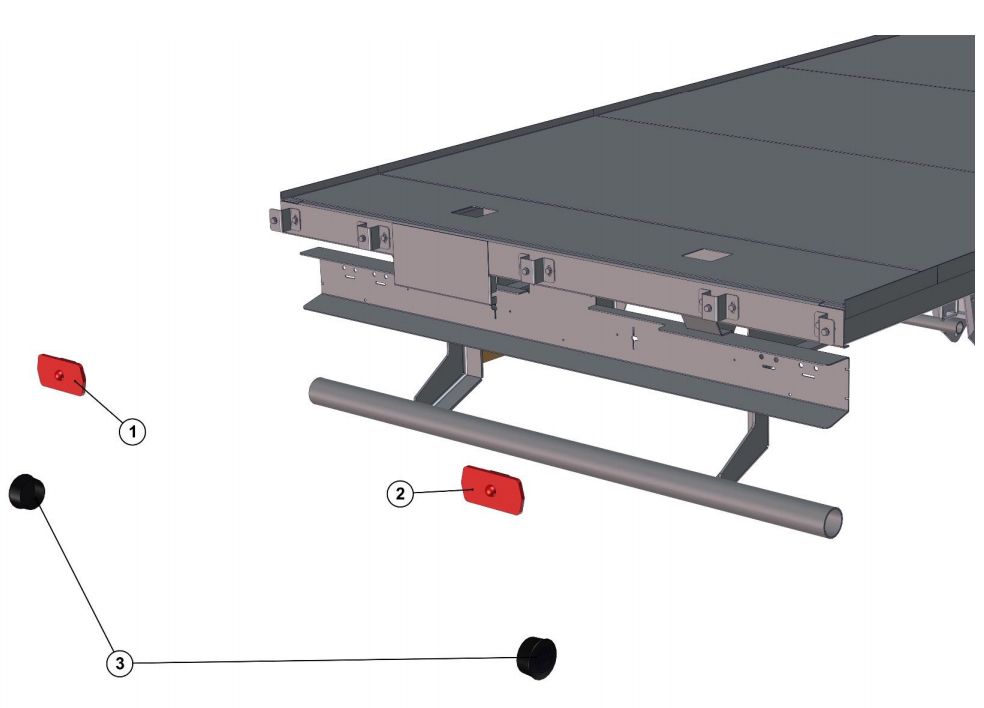

УСТАНОВКА ЗАДНИХ ФОНАРЕЙ.
![ПОЛУПРИЦЕП - МОДЕЛИ ППТ14-0000010 - УСТАНОВКА ЗАДНИХ ФОНАРЕЙ.](/upload/iblock/b37/b3726c383fd880baf23733893200dfdf.jpg)
1
4573600560
Фонарь задний ФЗ-С-12V-Л (левый)
1
2
4573600561
Фонарь задний ФЗ-С-12V-П (правый)
1
3
4591254376
Заглушка 9746-2804002
2

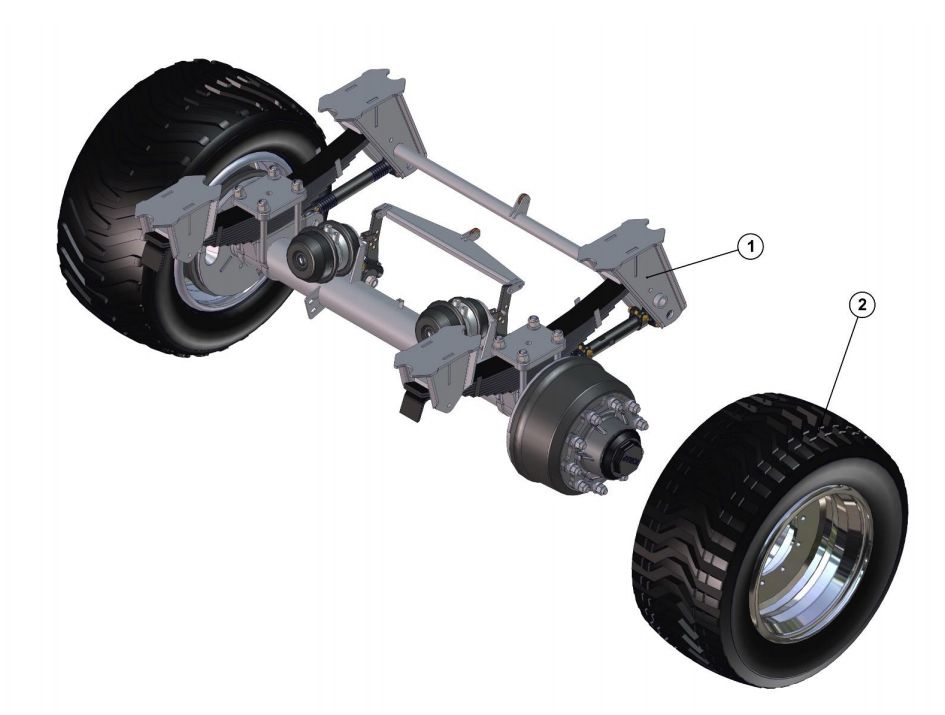

ПОДВЕСКА.
![ПОЛУПРИЦЕП - МОДЕЛИ ППТ14-0000010 - ПОДВЕСКА.](/upload/iblock/873/87365ff2665b9431076a1cf36a3eec90.jpg)
1
*
Подвеска в сборе
1
2
ПТ7-3107010\ ПТ7-3107010-01
Колесо в сборе 500/45 R22.5
2

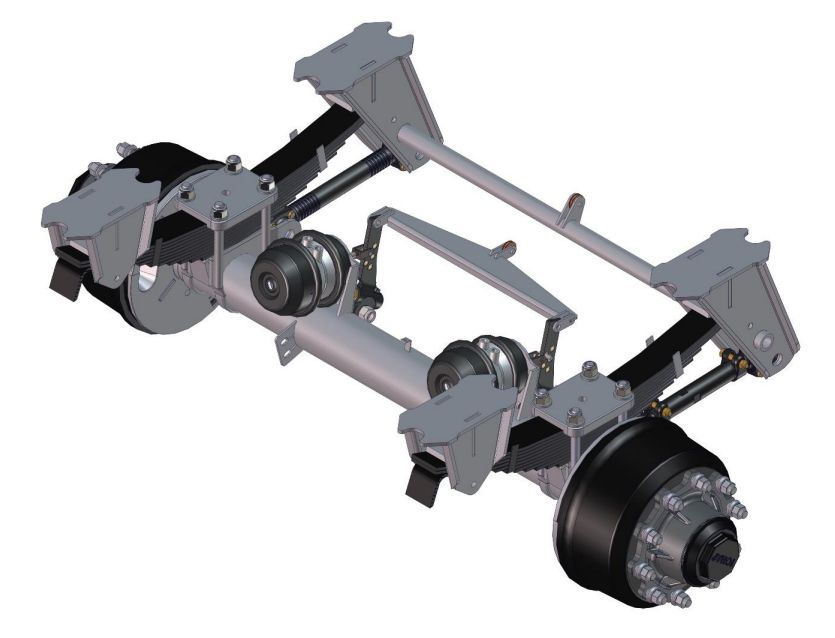

ОБЩИЙ ВИД.
![ПОЛУПРИЦЕП - МОДЕЛИ ППТ14-0000010 - ОБЩИЙ ВИД.](/upload/iblock/ce8/ce844f99fafe74404fba5dff1883e7f6.jpg)

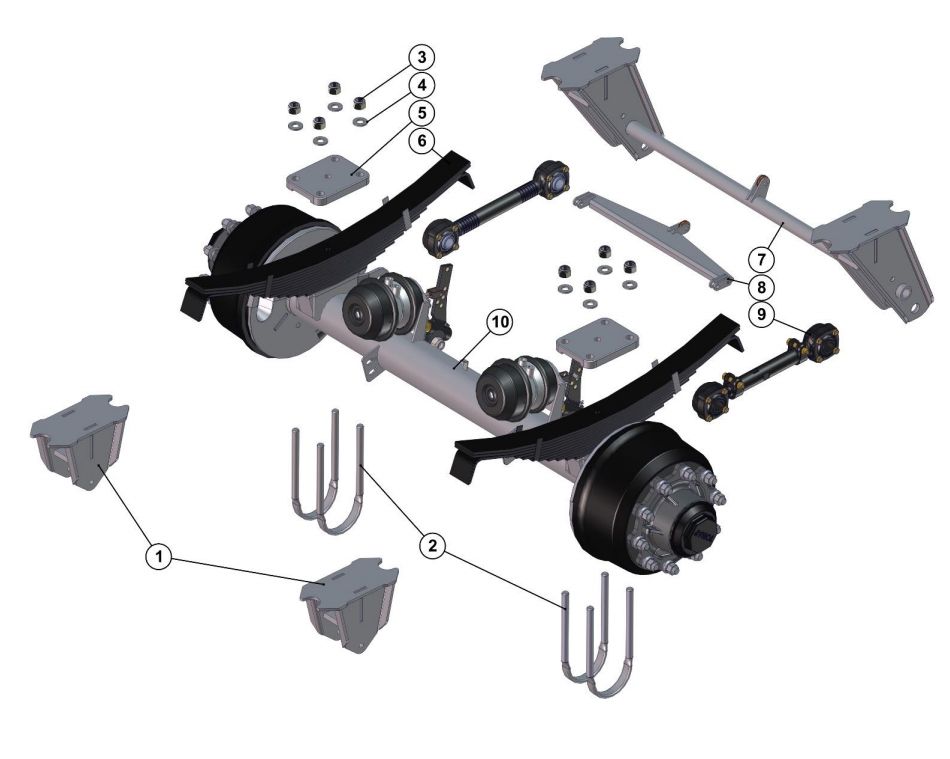

ПОДВЕСКА В СБОРЕ.
![ПОЛУПРИЦЕП - МОДЕЛИ ППТ14-0000010 - ПОДВЕСКА В СБОРЕ.](/upload/iblock/f6f/f6f8d24e2c3612110f69da6920165b80.jpg)
1
1342-2912440-30
Кронштейн рессоры задний
2
2
95235-2912408
Стремянка рессоры
4
3
1283001324
Гайка М24х3, самоконтрящаяся кл.пр.10
8
4
1283000129
Шайба 24.03.019, ГОСТ 11371-78
8
5
95235-2912426
Накладка рессоры
2
6
2247120046
Рессора МАЗ 97581-2912012
2
7
9133-2912160-10
Кронштейны рессор с трубой
1
8
ПТС-3508100
Балансир
1
9
2247120054
Штанга реактивная регулируемая 480 мм 642-2919010-03 РОСТАР
1
10
2247120055
Штанга реактивная нерегулируемая 480 мм 643-2919010-03 РОСТАР
1
11
9133-2410016-20
Ось с тормозами с комплектом BPW задняя
1

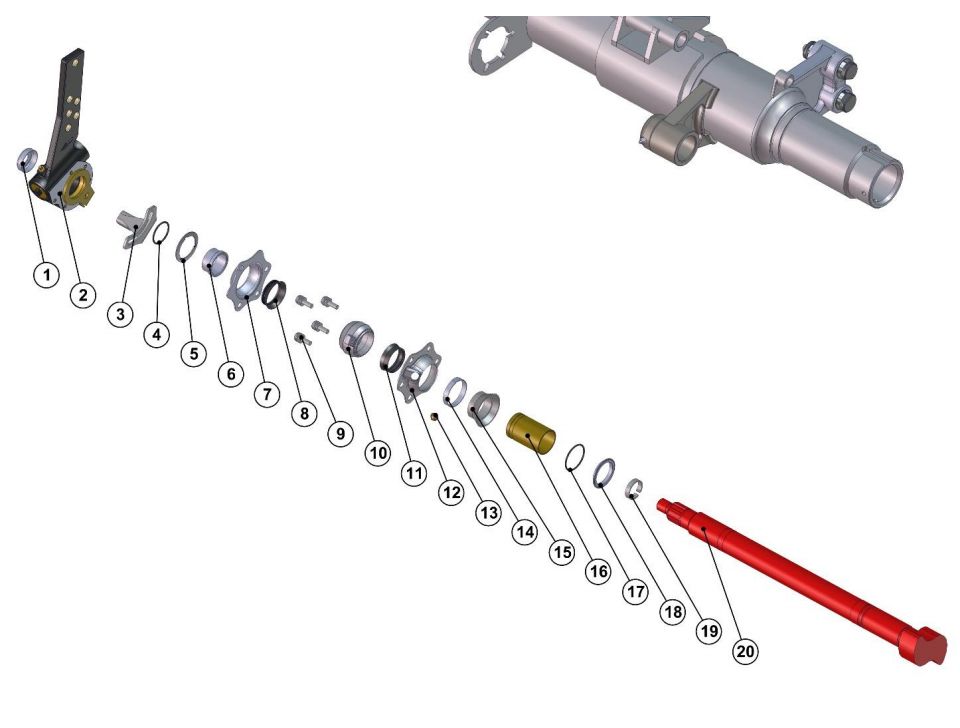

ОСЬ С БАРАБАННЫМ ТОРМОЗОМ.
![ПОЛУПРИЦЕП - МОДЕЛИ ППТ14-0000010 - ОСЬ С БАРАБАННЫМ ТОРМОЗОМ.](/upload/iblock/e95/e95b0f21767b832e3d6e0963bf3040d4.jpg)
1
1284000325
Чашка 03.320.11.16.1
2
2
1284000325
Рычаг регулировочный
2
3
1284000325
Кронштейн регулятора зазора
2
4
S0980106091
Кольцо уплотнительное
2
5
S0980106091
Шайба защитная
2
6
S0980106091
Втулка
2
7
S0980106091
Крышка
2
8
S0980106091
Чехол
2
9
S0980106091
Болт М8
8
10
S0980106091
Шайба 8
8
11
S0980106091
Гайка М8 самоконтрящаяся
8
12
S0980106091
Подшипник
2
13
S0980106091
Чехол
2
14
S0980106091
Крышка
2
15
S0980106091
Маслёнка
4
16
S0980106091
Хомут ф49х9
2
17
S0980106091
Чехол
2
18
2200080055
Втулка
2
19
S0980106091
Кольцо уплотнительное
2
20
S0980106091
Кольцо уплотнительное 40х2,5
2
21
2200080072
Кольцо стопорное
2
22
2200080062\1284000249
Кулак разжимной L=603мм, левый\ Кулак
разжимной L=603мм, правый
2

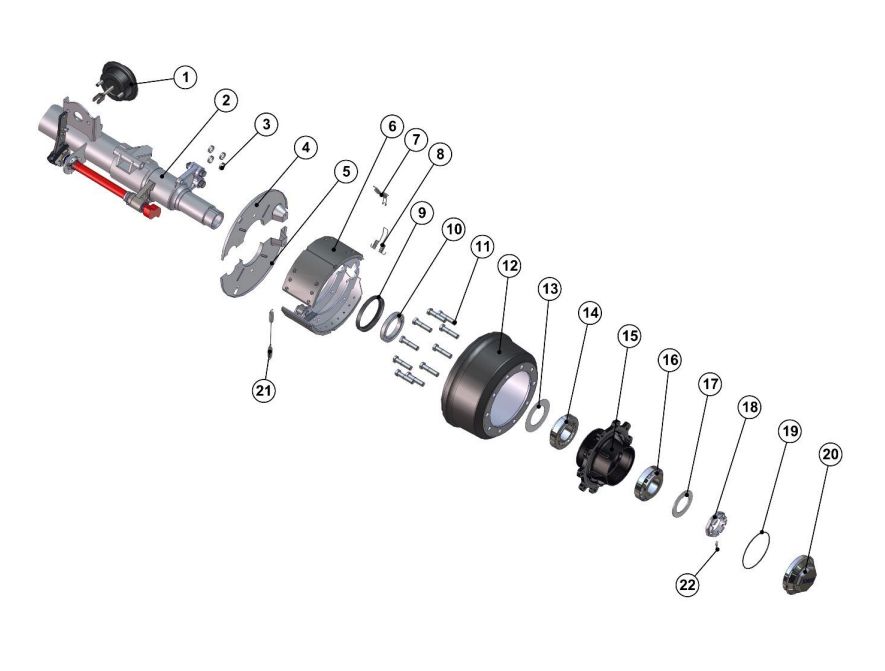

ОСЬ С БАРАБАННЫМ ТОРМОЗОМ.
![ПОЛУПРИЦЕП - МОДЕЛИ ППТ14-0000010 - ОСЬ С БАРАБАННЫМ ТОРМОЗОМ.](/upload/iblock/13f/13fc81aa2559046b4e5ce1805dc4b959.jpg)
1
9042-3502040
Тормозная камера Wabco N24 н/н
4591191228 доработка
2
2
9042-2410090-02
Балка оси с рычагами передняя
1
3
2200080066
Вкладыш 03.188.02.02.0
8
4
2521015253
Щит грязезащитный 9042-3502153-20 (ф146мм)
2
5
2521015252
Щит грязезащитный 9042-3502152-20 (ф146мм)
2
6
2200080061
Колодка с накладками 180х420
4
7
1284000145
Пружина стяжная колодок, 03.397.33.06.0
2
8
1284000146
Пружина стяжная колодок, 03.397.33.07.0
2
9
4591257524
Манжета армированная 2.2-150х180-1 (h=15) ГОСТ8752-79
2
10
4542054330
Кольцо упорное 9042-3104095
2
11
1282000011
Болт колесный 9042-3104050
20
12
5301310403
Барабан тормозной (9746-3502070-30)
2
13
9042-3104027
Шайба защитная
2
14
4591257521
Подшипник ролик.7520А ГОСТ 520-89
2
15
5301310268
Ступица 9042-3104015-50
2
16
4591257521
Подшипник ролик.7520А ГОСТ 520-89
2
17
9042-3104077
Шайба упорная
2
18
4600000117
Гайка корончатая 9042-3104076-10
2
19
4591254318
Кольцо уплотнительное 160-170-46 ГОСТ 9833-73 (18829-73)
2
20
4600002427
Крышка ступицы 9042-3104092-10
2
21
1284000144
Пружина колодок, 05.397.58.03
2
22
1287000850
Шплинт 8х50 ГОСТ 397-79
2

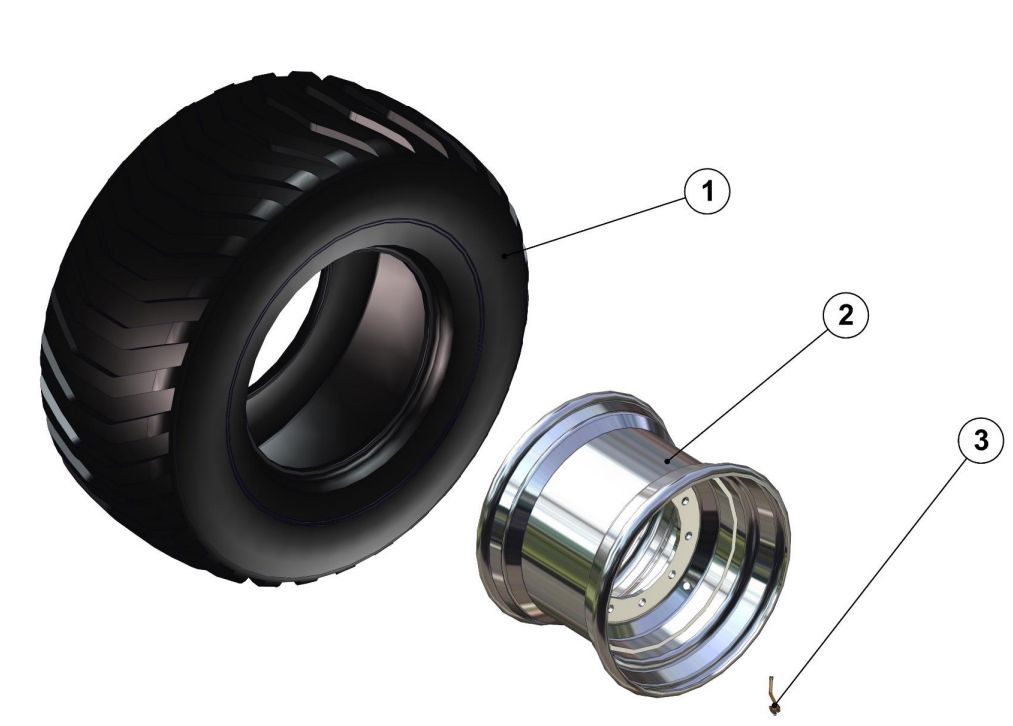

КОЛЕСО В СБОРЕ
![ПОЛУПРИЦЕП - МОДЕЛИ ППТ14-0000010 - КОЛЕСО В СБОРЕ](/upload/iblock/c15/c159394047b38c5661effd2c8c0a69b0.jpg)
1
2521385668
Шина 500/45 R22,5
1
2
5512300172
Диск колесный R22.5х15.00
1
3
3417010503
Вентиль колеса
1
СВЕТОТЕХНИКА.
1
4573317707
Фонарь освещения номерного знака ОНЗ 00-003
1
2
4573600560
Фонарь задний ФЗ-С-12V-Л (левый)
1
3
4573600561
Фонарь задний ФЗ-С-12V-П (правый)
1
4
4573640533
Фонарь габ.со световозвр.диод 12/24 ГФ 1-15 бел. б/АМР
2

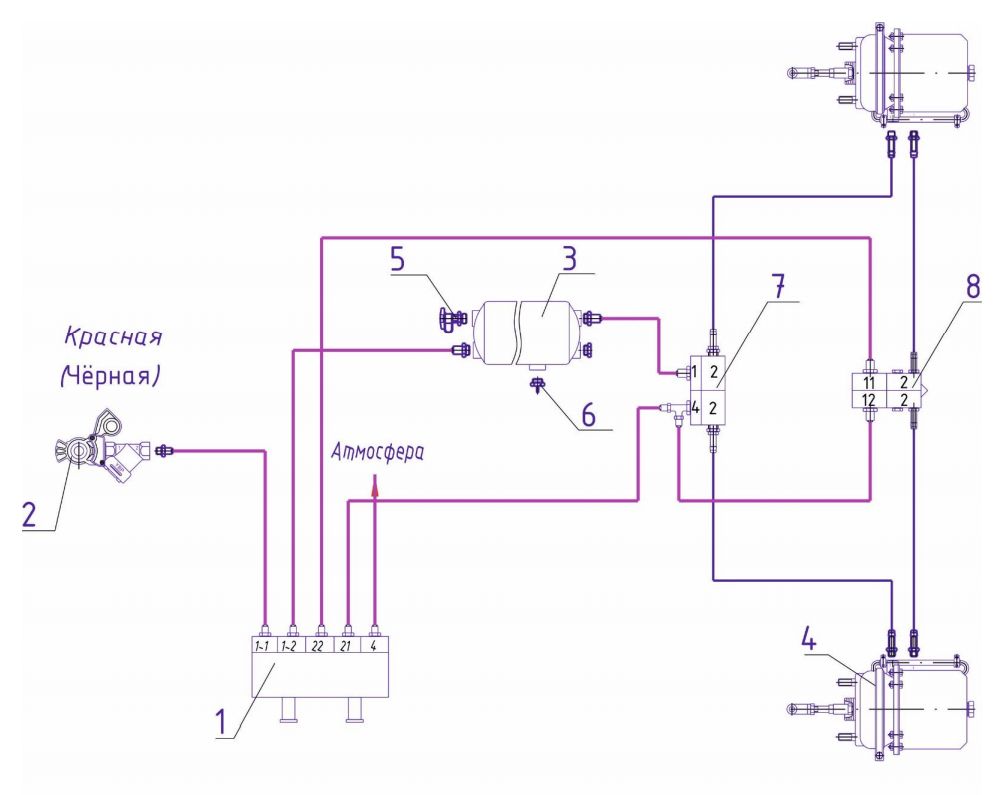

ПНЕВМАТИКА
![ПОЛУПРИЦЕП - МОДЕЛИ ППТ14-0000010 - ПНЕВМАТИКА](/upload/iblock/599/59952b79c5e347b2cb683f112e7f0130.jpg)
1
4591191117
Кран растормаживания прицепа 971 002 900 0, WABCO
1
2
4591191003
Головка соединит.типБ(076.897-00А) резьба М22х1,5 цвет черный или красный
1
3
9746-3513020-80
Баллон воздушный
1
4
4591191227
Камера тормозная с энергоаккум Т24/30 WABCO 9253761210 с установочным компл. 4230005342
2
5
1284000152
Клапан контр. вывода М22х1,5 №27902215, SIRIT (463 703 115 0)
1
6
1284000160
Клапан слива конденсата М22х1,5 №2VSM2215, SIRIT
1
7
4512935076
Клапан ускорительный 973 001 010 0, фирмы WABCO
1
8
1284000136
Клапан быстрого оттормаж. и двухмагистральн., 973 500 051 0 WABCO
1
