ПОЛУПРИЦЕП - МОДЕЛИ ПТ2-0000033
Запчасти более ранних моделей «ТОНАР» смотрите в архиве запчастей

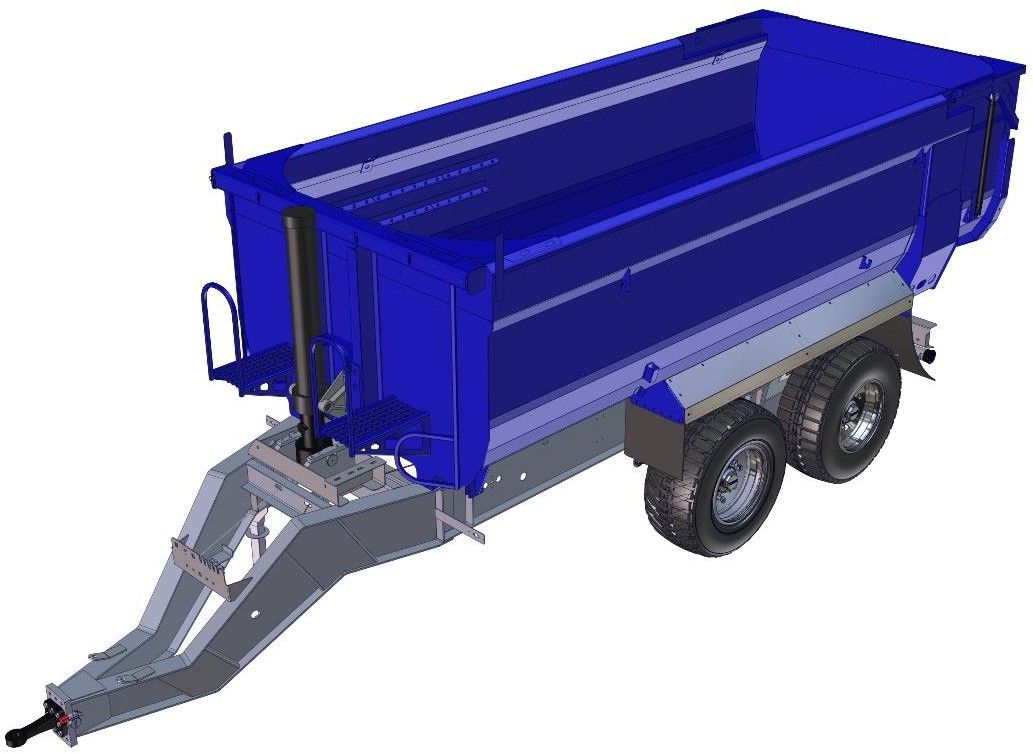

ОБЩИЙ ВИД

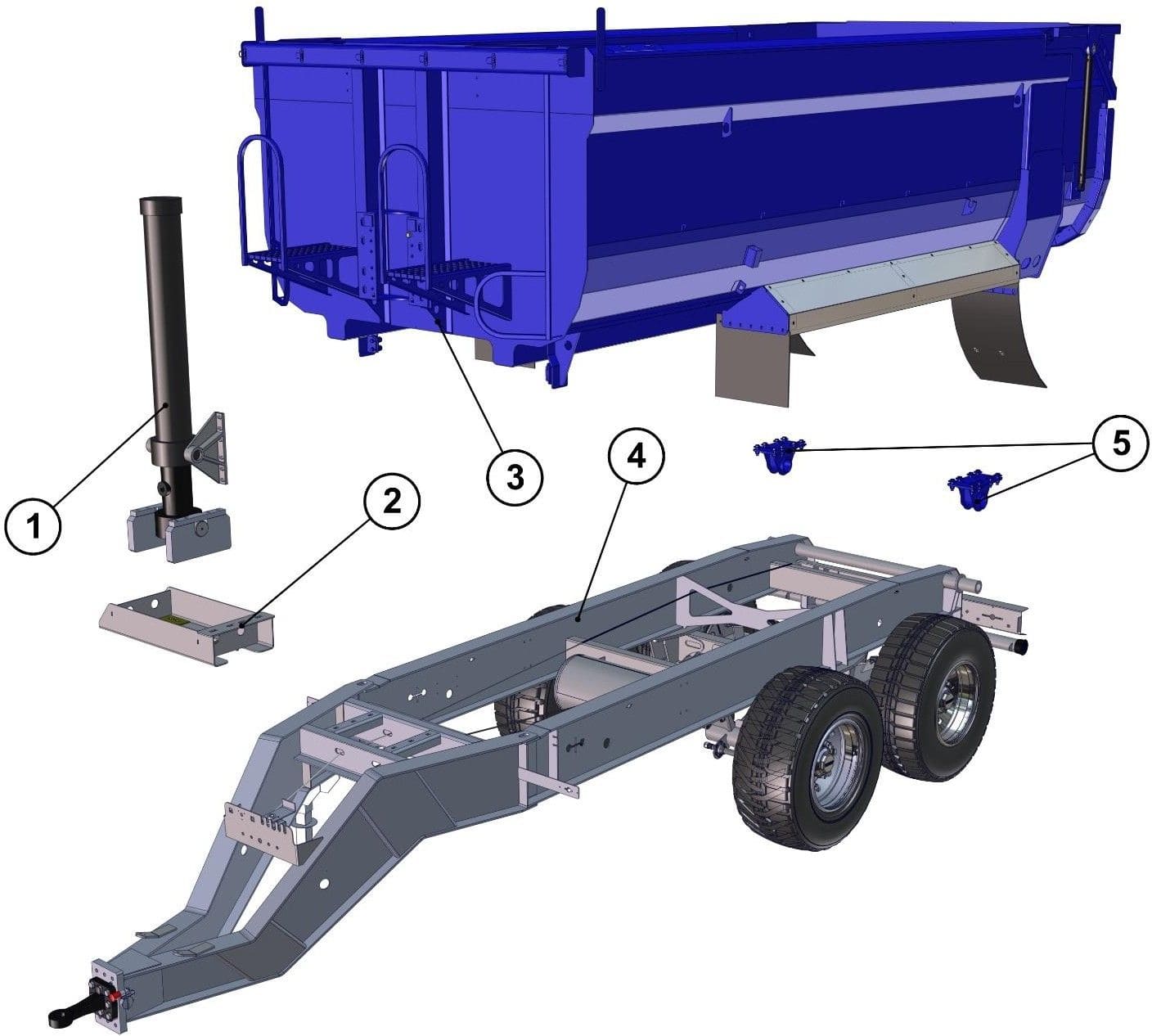

КУЗОВ И ШАССИ.
1
*
Гидроцилиндр в сборе
1
2
85792-8600040
Кронштейн цилиндра нижний
1
3
*
Кузов в сборе
1
4
ПТ2-0001050
Шасси прицепа
1
5
9523-4002100
Опора кузова
2

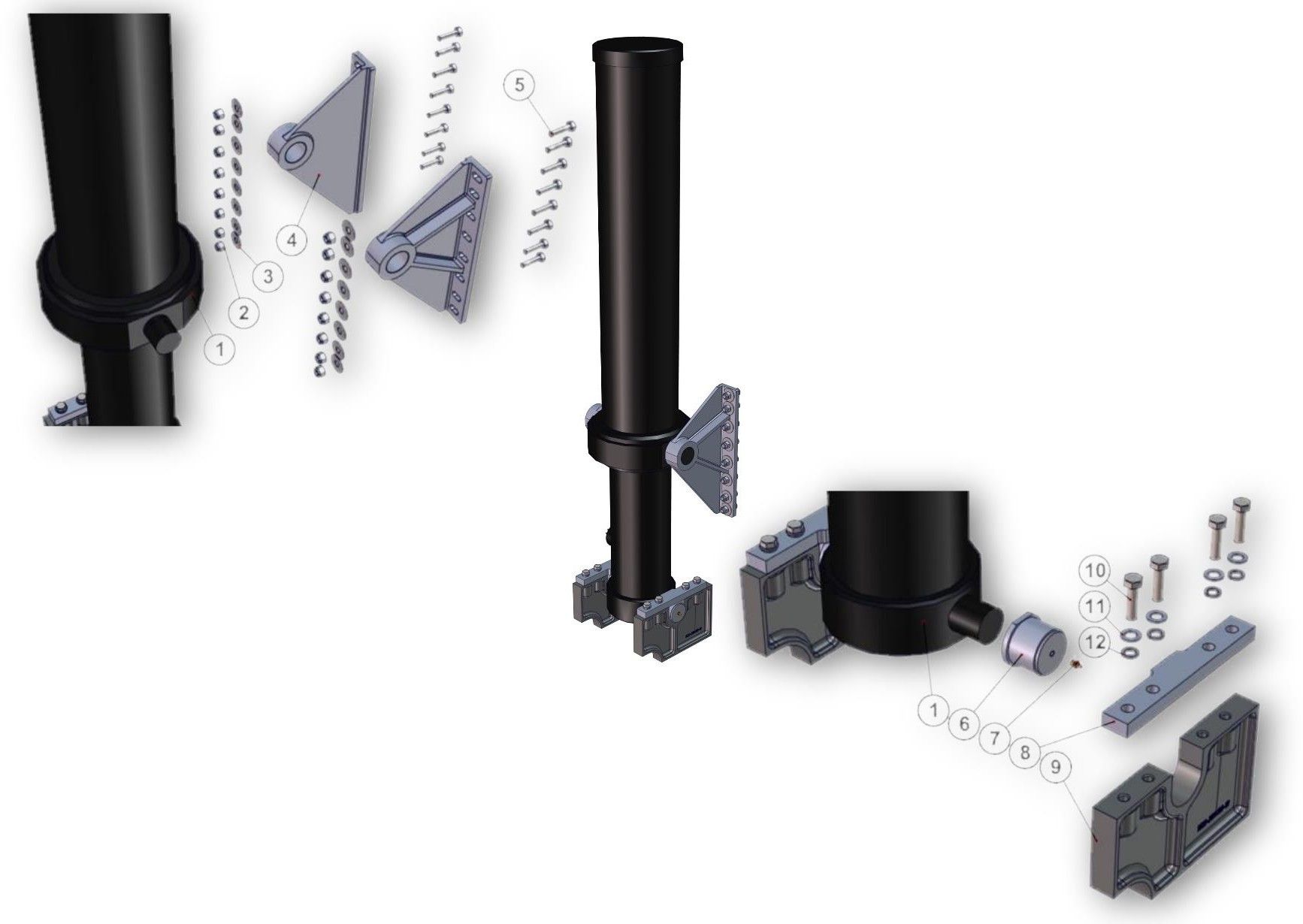

ГИДРОЦИЛИНДР В СБОРЕ.
1
1003570151
Гидроцилиндр PENTA HFC 3860 111 3
1
2
1283000116
Гайка М16 самостопорящаяся с
покрытием кл. прочн.8
16
3
1286010216
Шайба А16, ГОСТ6958-78 с покрытием
16
4
95231-8603091-10 95231-8603091-11
Кронштейн цилиндра верхний
2
5
1282001660
Болт М16х60 класс прочности 8.8 ГОСТ
7805-70 с покрытием
16
6
9523-8600002
Втулка
2
7
2640200000
Масленка 1.2.Ц6.ХР ГОСТ 19853-74
2
8
9523-8600001
Пластина крепления цилиндра
2
9
9523-2814109-10
Кронштейн гидроцилиндра
2
10
1282001651
Болт М16х55 ГОСТ 7805-70 класс
прочности 10.9 с покрытием
8
11
1286010016
Шайба 16 ГОСТ11371-78 с покрытием
8
12
1286020116
Шайба 16Т ГОСТ 6402-70 с покрытием
8

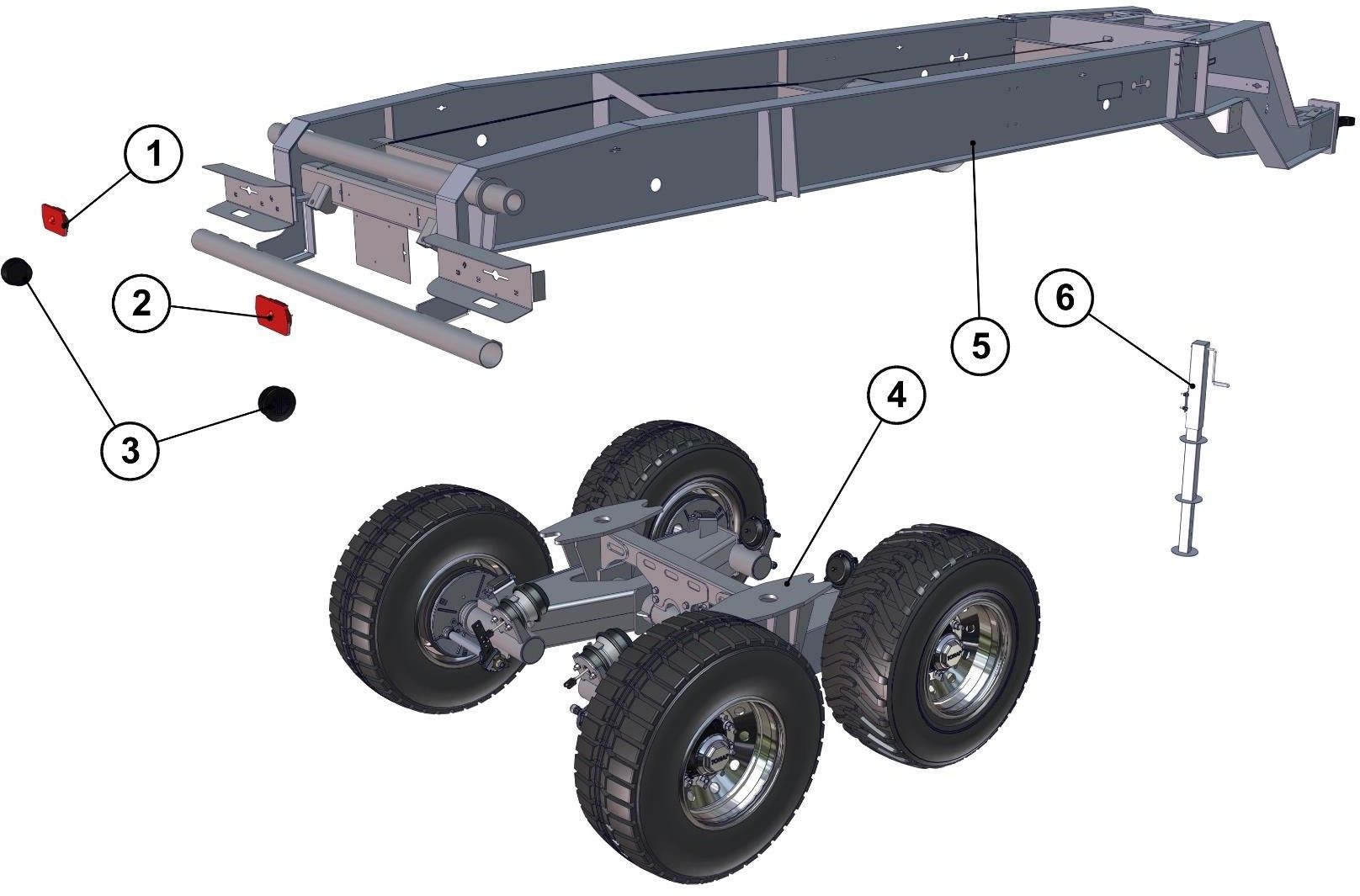

ШАССИ ПРИЦЕПА.
1
4573600560
Фонарь задний ФЗ-С-12V-Л (левый)
1
2
4573600561
Фонарь задний ФЗ-С-12V-П (правый)
1
3
4591254376
Заглушка 9746-2804002
2
4
*
Подвеска
1
5
ПТ2-2807000
Рама
1
6
4591254305
Устройство опорное фирмы Autoflex-
KNOT модели TTL70 300.300.000.201
1

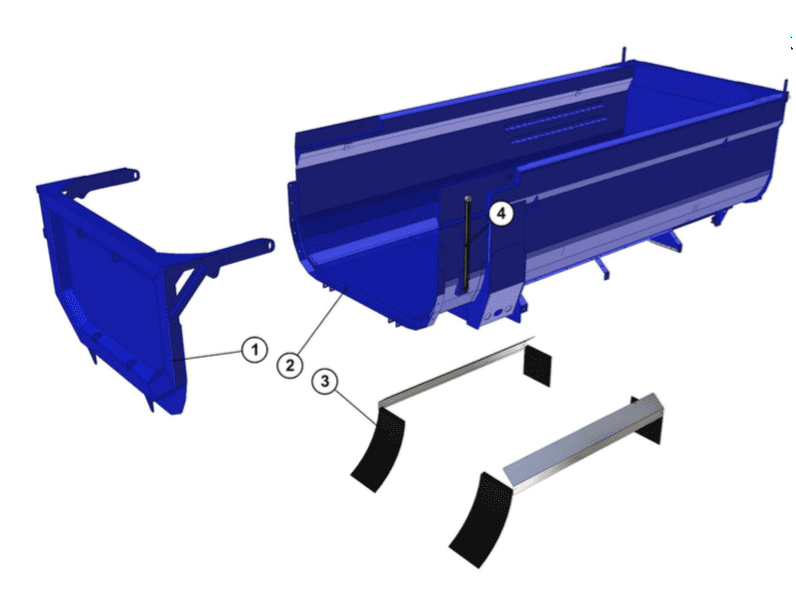

КУЗОВ В СБОРЕ
1
ПТ2-5600930-20
Борт задний
1
2
ПТ2-4001430
Кузов
1
3
ПТ2-3120300
Установка крыльев
1
4
1003570326
Гидроцилиндр Ц20-40-30-715.01.01
"Гидрофорс"
2

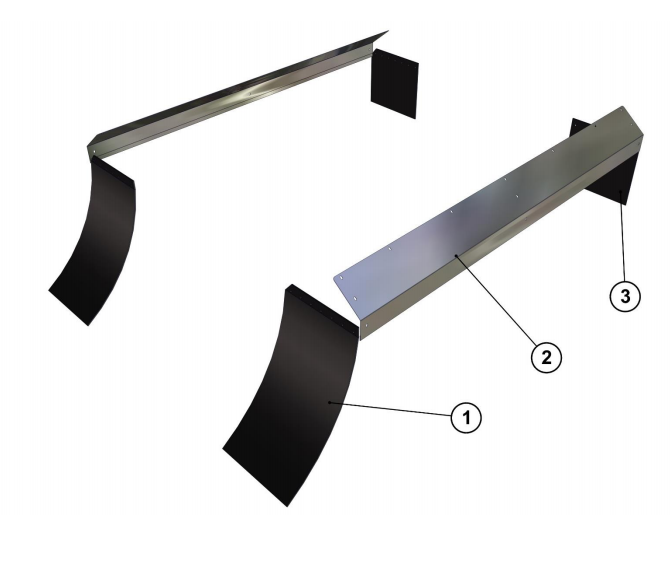

УСТАНОВКА КРЫЛЬЕВ
1
ПТ2-3120105
Подкрылок задний
2
2
ПТ2-4000833
Профиль крыла
2
3
ПТ2-3120106
Подкрылок передний
2

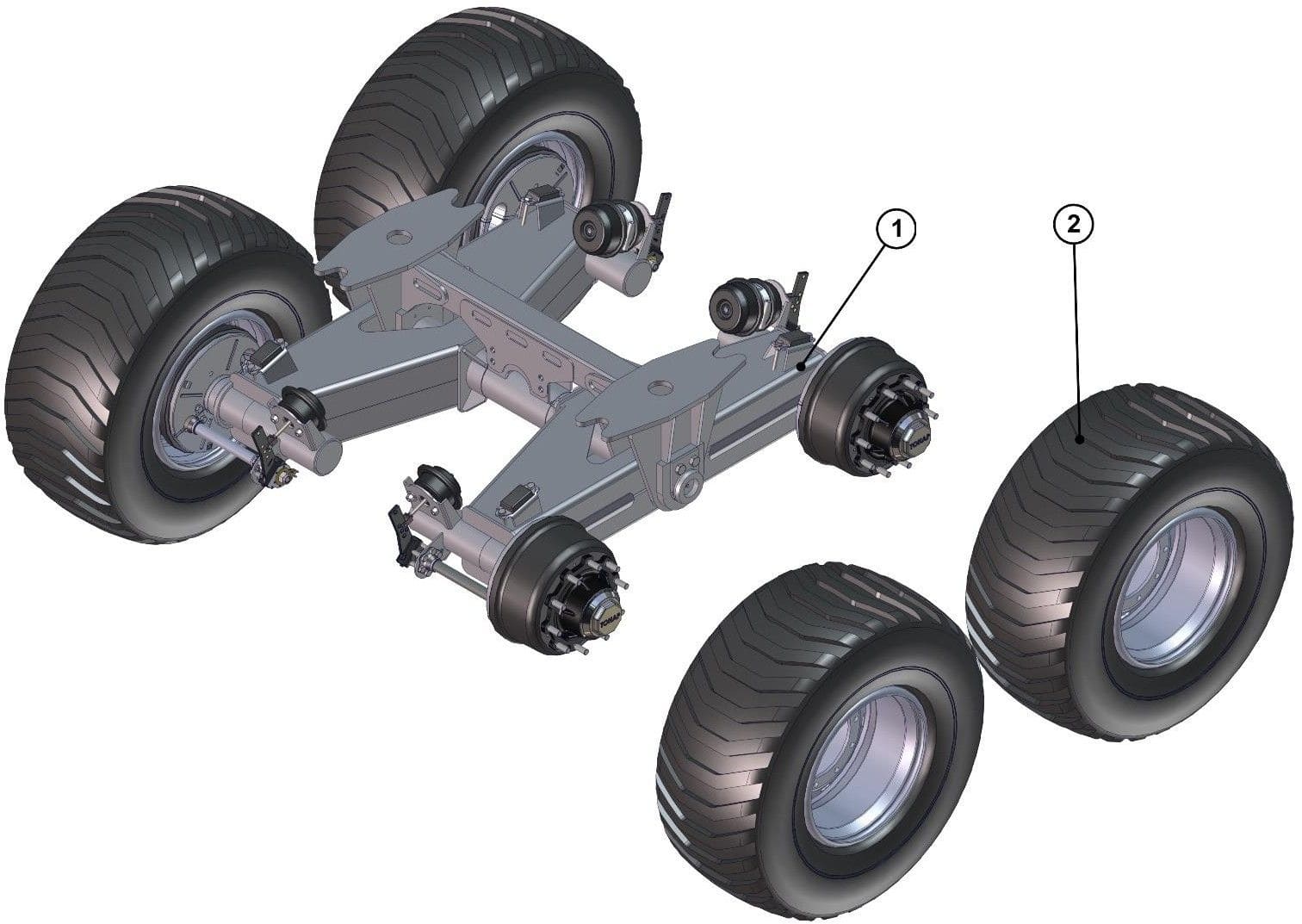

ПОДВЕСКА.
1
*
Подвеска в сборе
1
2
ПТ1-3107010
Колесо в сборе 500/60 R22.5
4

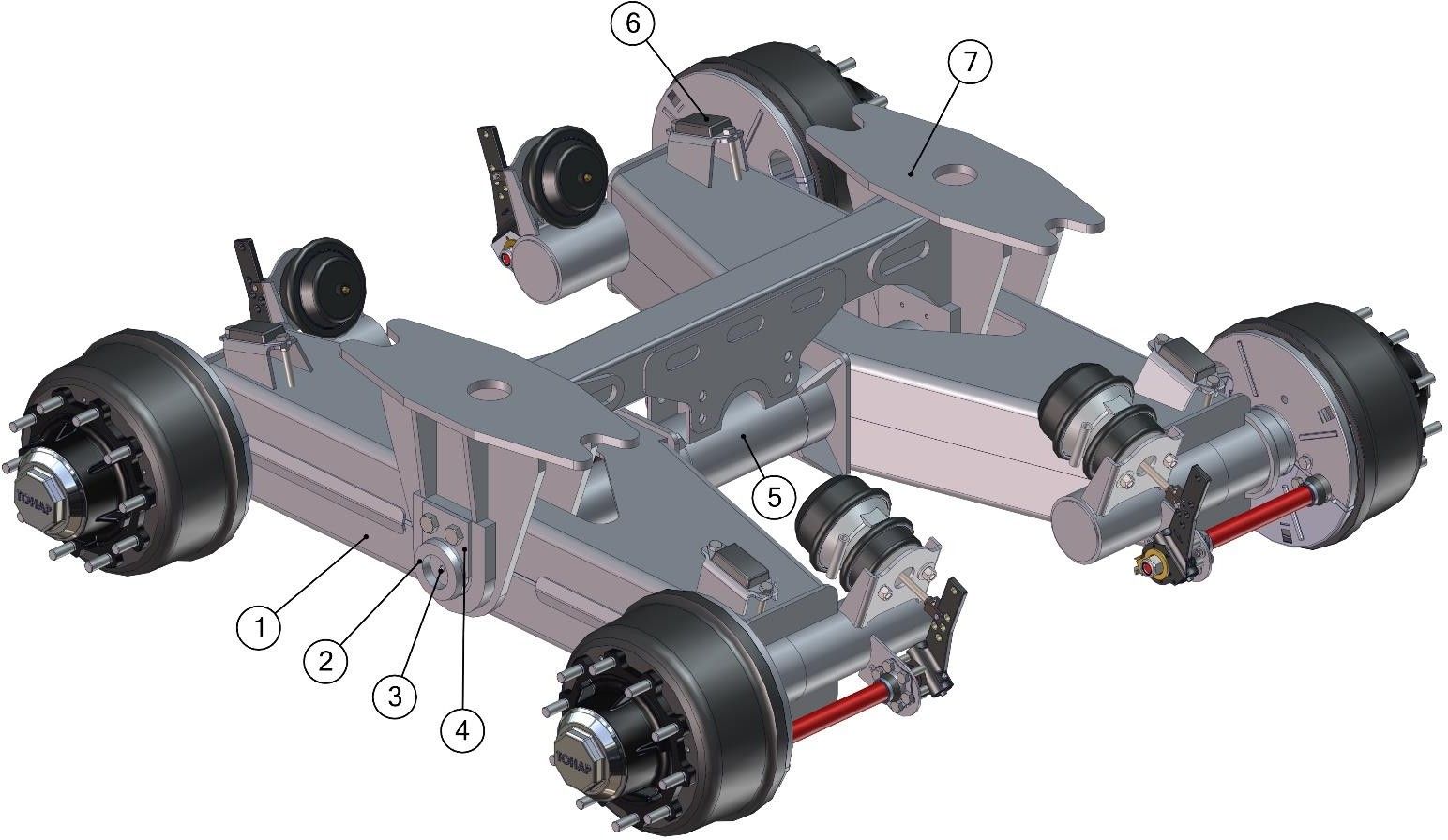

ПОДВЕСКА В СБОРЕ.
1
ПТ5-2410010 ПТ5-2410010-01
Балансир с тормозным механизмом
Балансир с тормозным механизмом
1
1
2
ПТ5-2912250
Ось
1
3
2640200000
Масленка 1.2.Ц6.ХР ГОСТ 19853-74
4
4
ПТ4-2912308
Пластина
2
5
ПТ5-2912370-10
Кронштейн с втулкой
1
6
0927002025
Буфер задней рессоры (КАМАЗ) 5320-
2912624
4
7
ПТ5-2912160-10
Кронштейны балансира с балкой
1

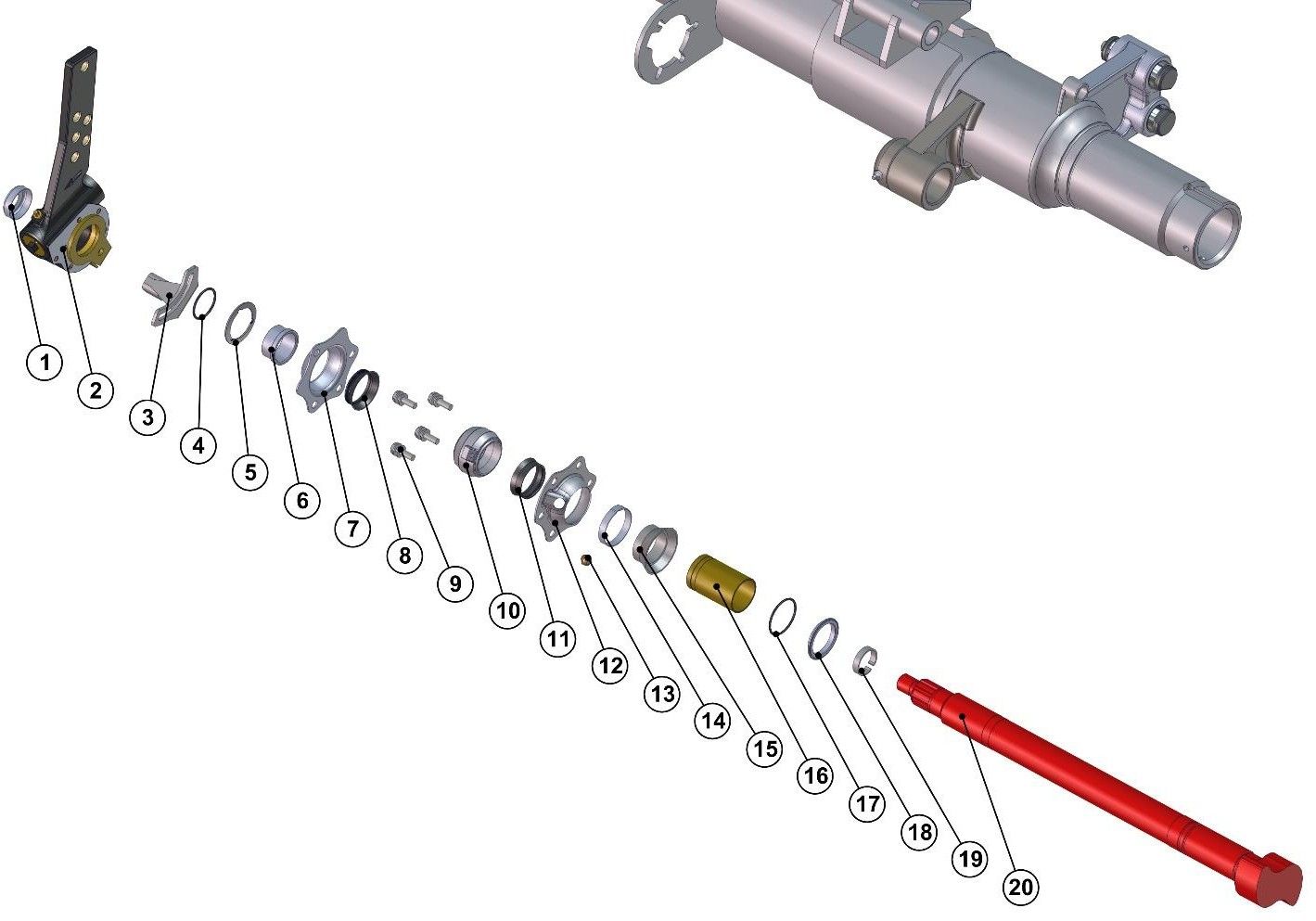

ОСЬ С БАРАБАННЫМ ТОРМОЗОМ.
1
1284000325
Чашка 03.320.11.16.1
2
2
1284000325
Рычаг регулировочный
2
3
1284000325
Кронштейн регулятора зазора
2
4
S0980106091
Кольцо уплотнительное
2
5
S0980106091
Шайба защитная
2
6
S0980106091
Втулка
2
7
S0980106091
Крышка
2
8
S0980106091
Чехол
2
9
S0980106091
Болт М8 Шайба 8
Гайка М8 самоконтрящаяся
8
8
8
10
S0980106091
Подшипник
2
11
S0980106091
Чехол
2
12
S0980106091
Крышка
2
13
S0980106091
Маслёнка
4
14
S0980106091
Хомут ф49х9
2
15
S0980106091
Чехол
2
16
2200080055
Втулка
2
17
S0980106091
Кольцо уплотнительное
2
18
S0980106091
Кольцо уплотнительное 40х2,5
2
19
2200080072
Кольцо стопорное
2
20
2200080062\1284000249
Кулак разжимной L=603мм, левый\ Кулак
разжимной L=603мм, правый
2

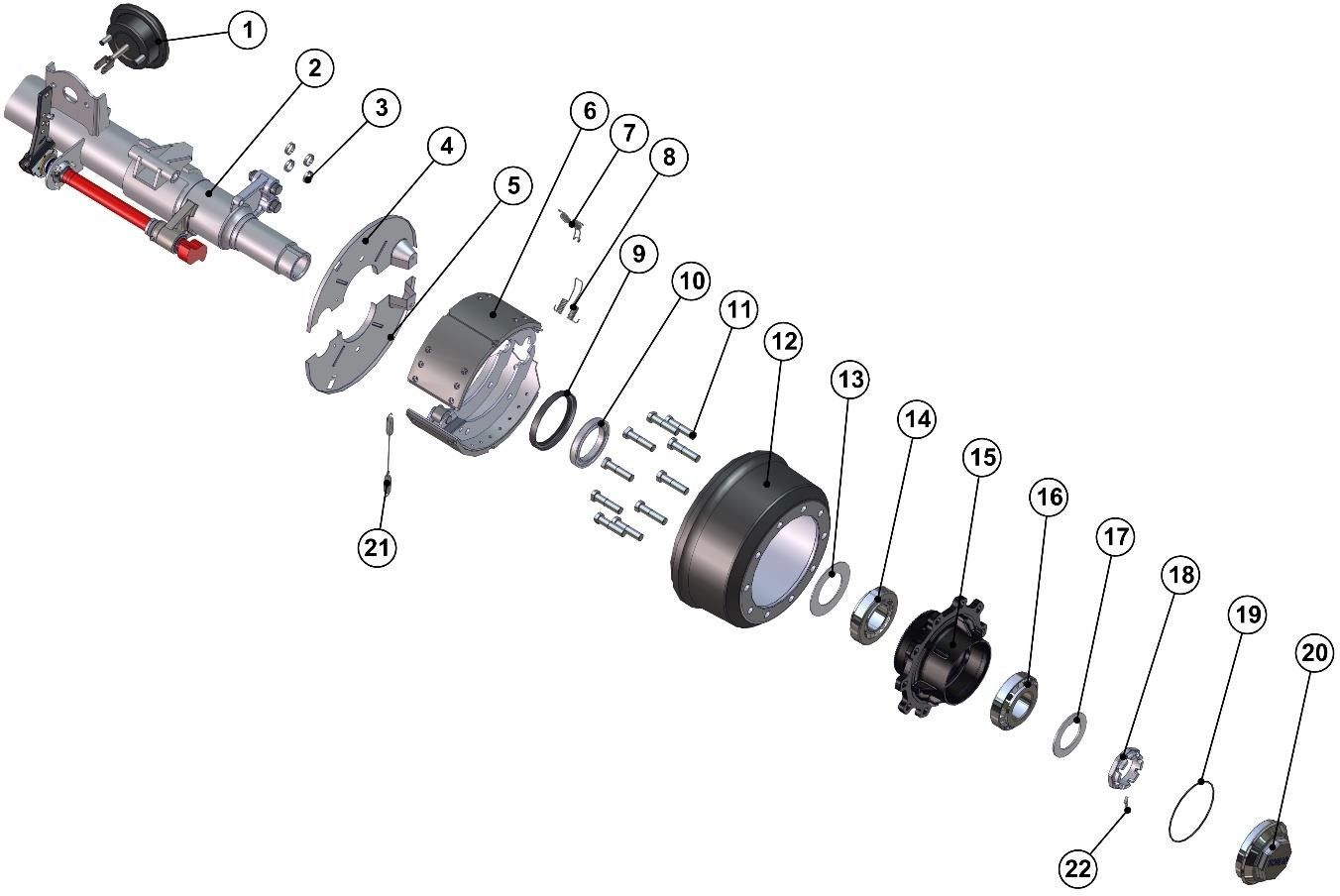

ОСЬ С БАРАБАННЫМ ТОРМОЗОМ
1
9042-3502040
Тормозная камера Wabco N24 н/н
4591191228 доработка
2
2
9042-2410090-02
Балка оси с рычагами передняя
1
3
2200080066
Вкладыш 03.188.02.02.0
8
4
2521015253
Щит грязезащитный 9042-3502153-20
(ф146мм)
2
5
2521015252
Щит грязезащитный 9042-3502152-20
(ф146мм)
2
6
2200080061
Колодка с накладками 180х420
4
7
1284000145
Пружина стяжная колодок, 03.397.33.06.0
2
8
1284000146
Пружина стяжная колодок, 03.397.33.07.0
2
9
4591257524
Манжета армированная 2.2-150х180-1
(h=15) ГОСТ8752-79
2
10
4542054330
Кольцо упорное 9042-3104095
2
11
1282000011
Болт колесный 9042-3104050
20
12
5301310403
Барабан тормозной (9746-3502070-30)
2
13
9042-3104027
Шайба защитная
2
14
4591257521
Подшипник ролик.7520А ГОСТ 520-89
2
15
5301310268
Ступица 9042-3104015-50
2
16
4591257521
Подшипник ролик.7520А ГОСТ 520-89
2
17
9042-3104077
Шайба упорная
2
18
4600000117
Гайка корончатая 9042-3104076-10
2
19
4591254318
Кольцо уплотнительное 160-170-46 ГОСТ
9833-73 (18829-73)
2
20
4600002427
Крышка ступицы 9042-3104092-10
2
21
1284000144
Пружина колодок, 05.397.58.03
2
22
1287000850
Шплинт 8х50 ГОСТ 397-79
2

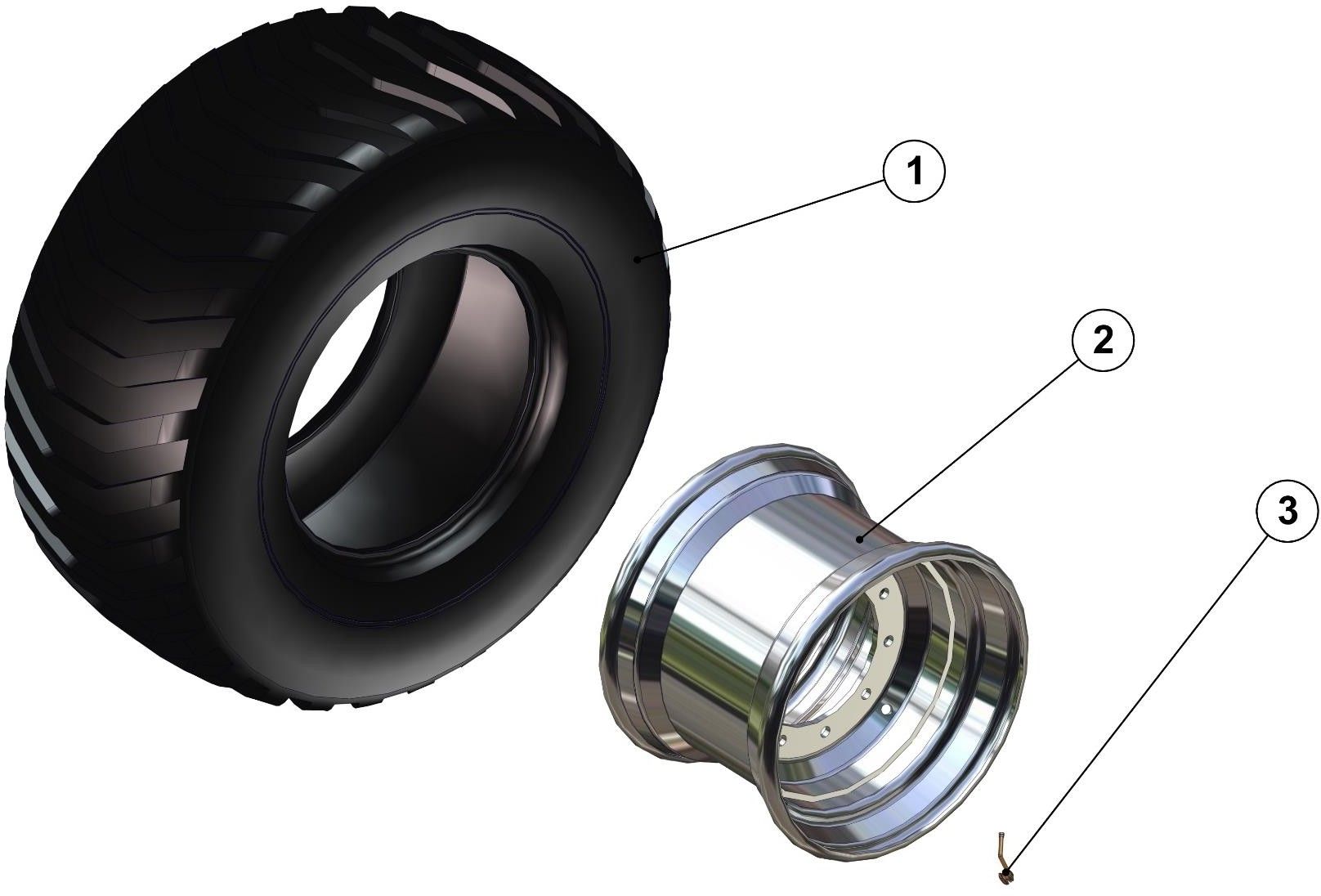

КОЛЕСО В СБОРЕ
1
2521015315
Шина 500/60 R22,5
1
2
5512300172
Диск колесный R22.5х15.00
1
3
3417010503
Вентиль колеса
1
СВЕТОТЕХНИКА.
1
4573317707
Фонарь освещения номерного знака ОНЗ
00-003
1
2
4573600560
Фонарь задний ФЗ-С-12V-Л (левый)
1
3
4573600561
Фонарь задний ФЗ-С-12V-П (правый)
1
4
4573640532
Фонарь габ.со световозвр.диод 12/24 ГФ
1-25 ор. б/АМР
4
5
4573640533
Фонарь габ.со световозвр.диод 12/24 ГФ
1-15 бал. б/АМР
2

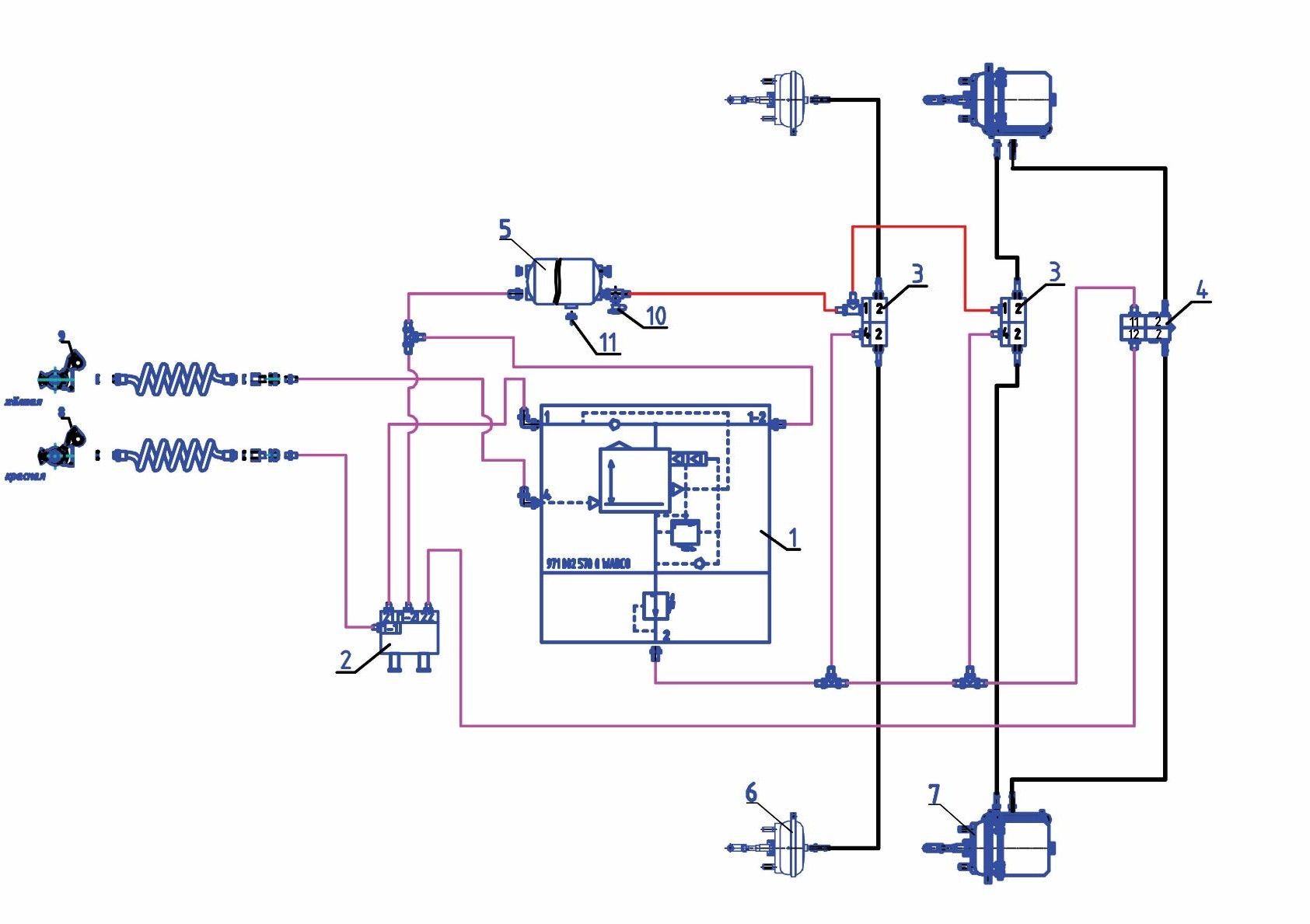

ПНЕВМАТИКА
1
9540-3500660
Подсборка РТС с ручным переключением
1
2
9746-3500350-10
Подсборка клапана растормаживания
прицепа
1
3
95231-3500370-10
Подсборка ускорительного клапана
2
4
9746-3500360-20
Подсборка клапана быстрого оттормаживания прицепа с 2х
магистральным клапаном
1
5
9746-3513020
Баллон воздушный
1
6
5512300061
Камера тормозная Т24
2
7
5512300064
Камера тормоз.с энергоакк. Т24/30
2
8
1284000108
Головка с фильтром красная, 952 201 002
0, WABCO
1
9
1284000107
Головка с фильтром желтая, 952 201 001
0, WABCO
1
10
2332900006
Тройник с контрольным выводом 12
(D2072 12-М22х1,5-V01), CAMOZZI
1
11
1284000160
Клапан слива конденсата М22х1,5
№2VSM2215, SIRIT
1
