ПОЛУПРИЦЕП - МОДЕЛИ ПТ7-0000050
Запчасти более ранних моделей «ТОНАР» смотрите в архиве запчастей

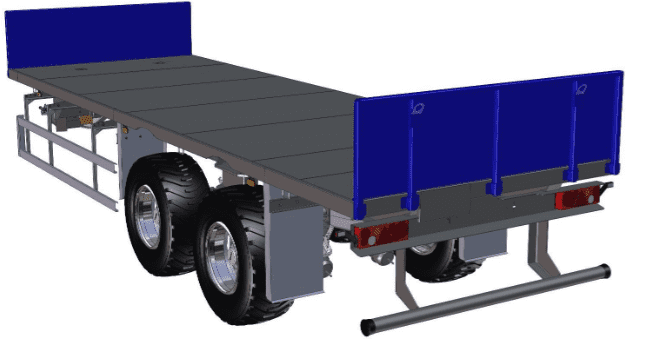

ОБЩИЙ ВИД.

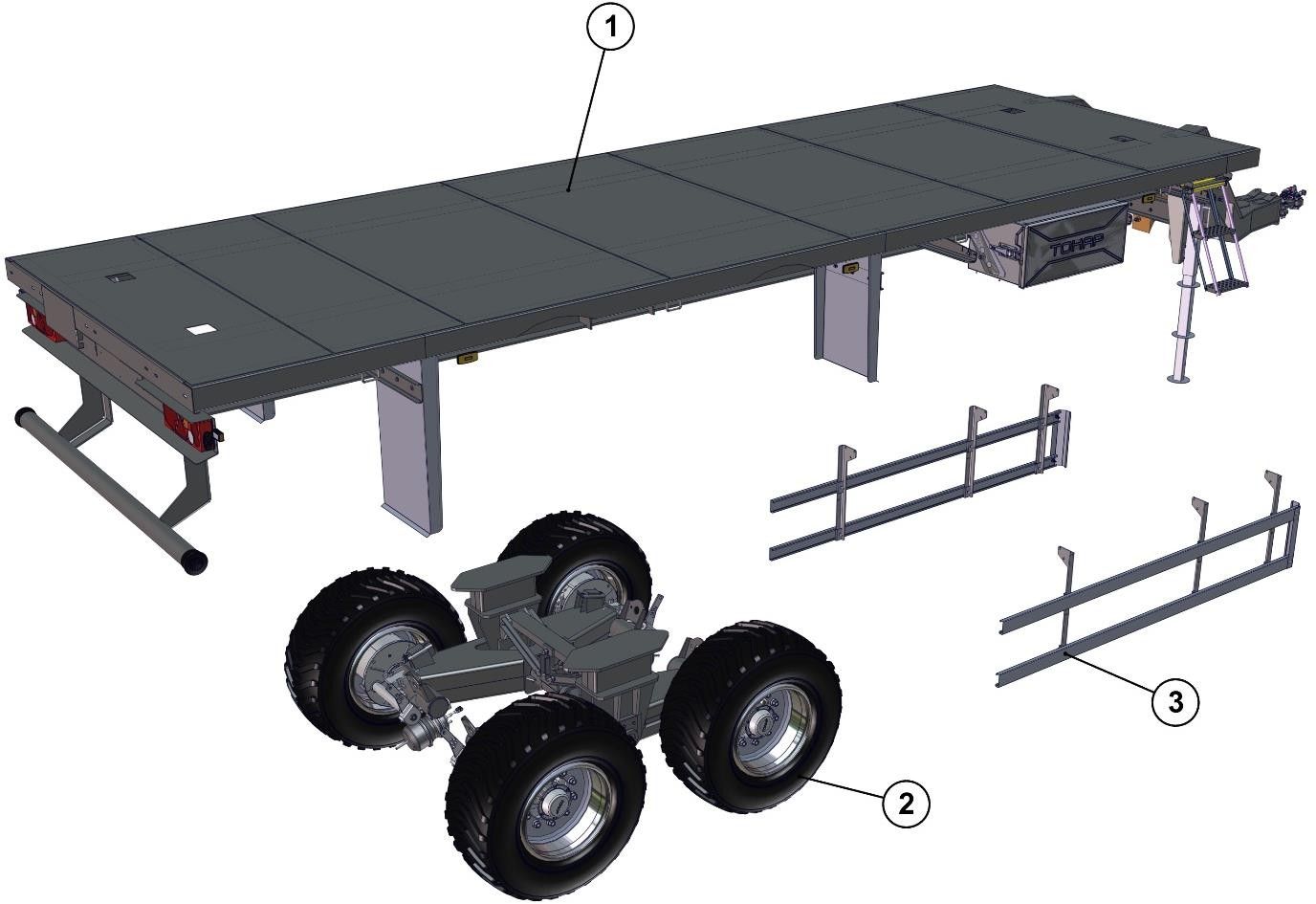

РАМА С ПОДВЕСКОЙ.
1
ПТ7-2805000
Рама с настилом пола
1
2
*
Подвеска
1
3
ПТ7-2820100-30
Установка боковых защитных устройств
1

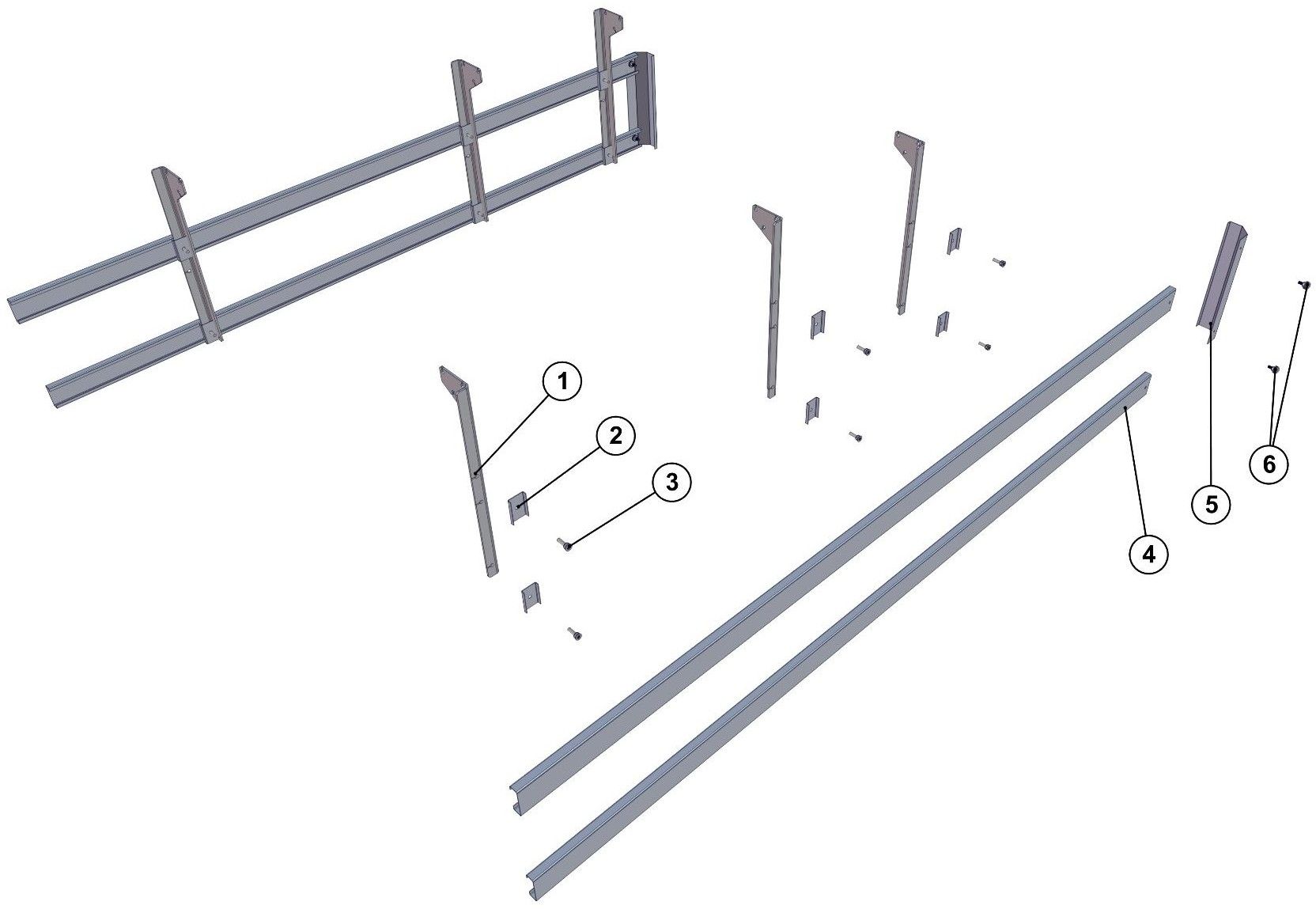

УСТАНОВКА БОКОВЫХ ЗАЩИТНЫХ УСТРОЙСТВ.
1
9746-2820126
Кронштейн
3
2
9746-2820040
Прижим
6
3
1282001040
Болт М10-6gх40.109.016ГОСТ 7805-70
6
4
9746-2820153-32
Балка продольная
2
5
9746-2820005
Законцовка
1
6
1284000925
Винт М10х25 с полукр.головкой, с внутр.
шестигранником, ISO 7380
2

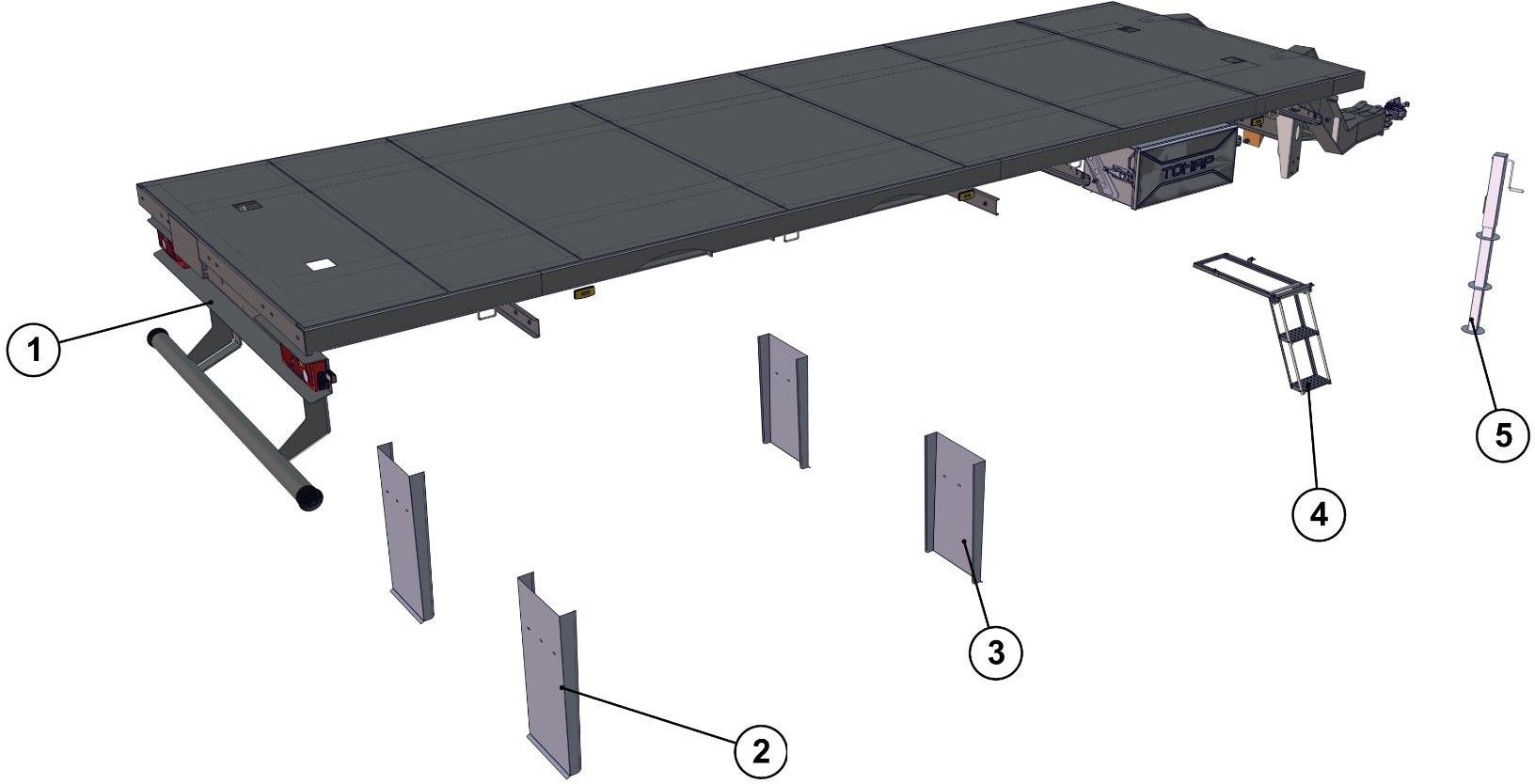

РАМА.
1
*
Установка задних фонарей
1
2
ПТ7-3105002-10
Крыло заднее
2
3
ПТ7-3105002
Крыло переднее
2
4
97461-8406400
Установка подножки
1
5
ПТ1-2721010
Установка опорного устройства
1

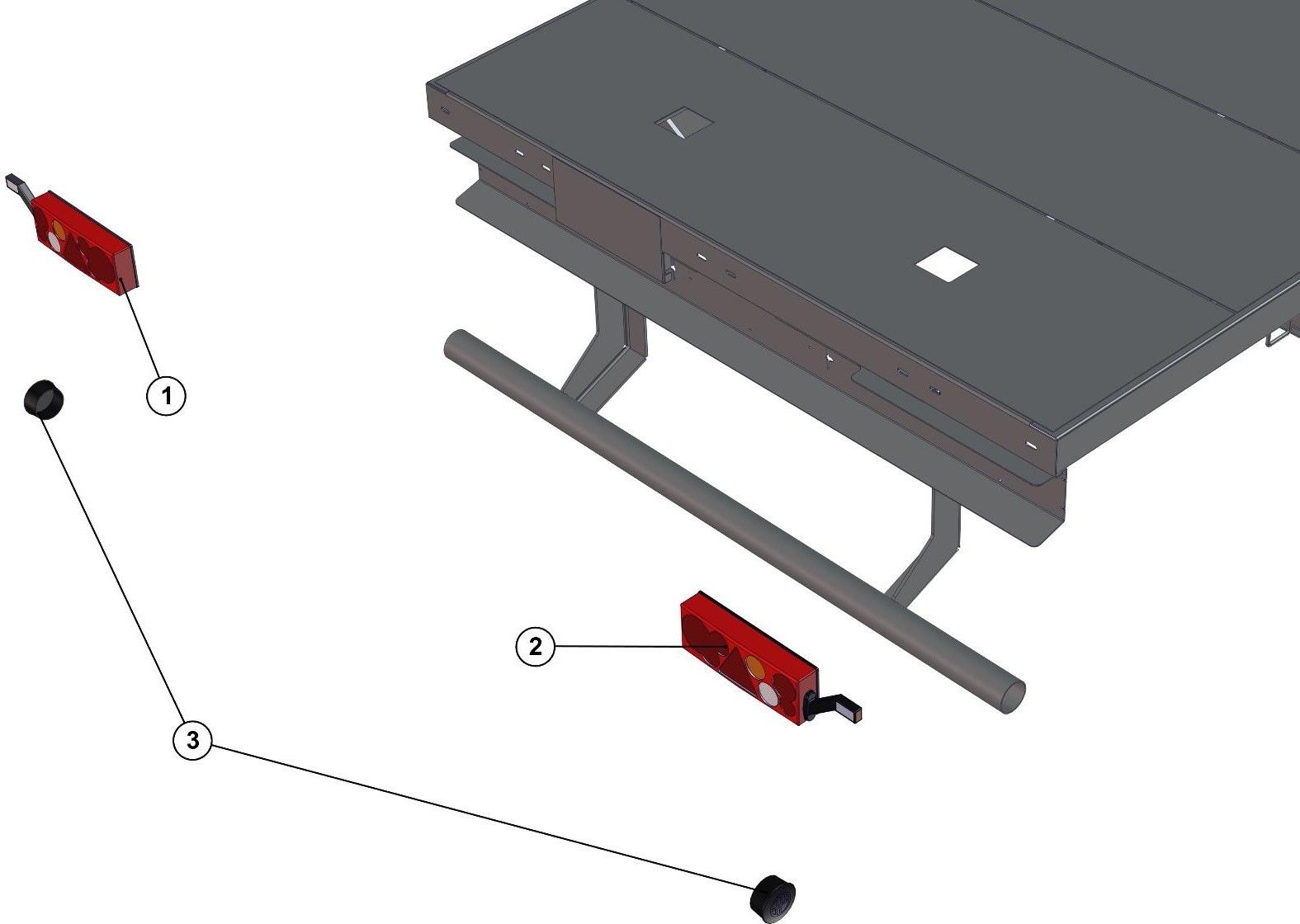

УСТАНОВКА ЗАДНИХ ФОНАРЕЙ.
1
4573600578
Фонарь задний ФЗ 05.24Л-03 (разъем
1718230-2 байонет, БГО)
1
2
4573600579
Фонарь задний ФЗ 05.24П03 (разъем
1718230-2 байонет, БГО)
1
3
4591254376
Заглушка 9746-2804002
2
ПОДВЕСКА.
1
*
Подвеска в сборе
1
2
ПТ1-3107010
Колесо в сборе 500/60 R22.5
4

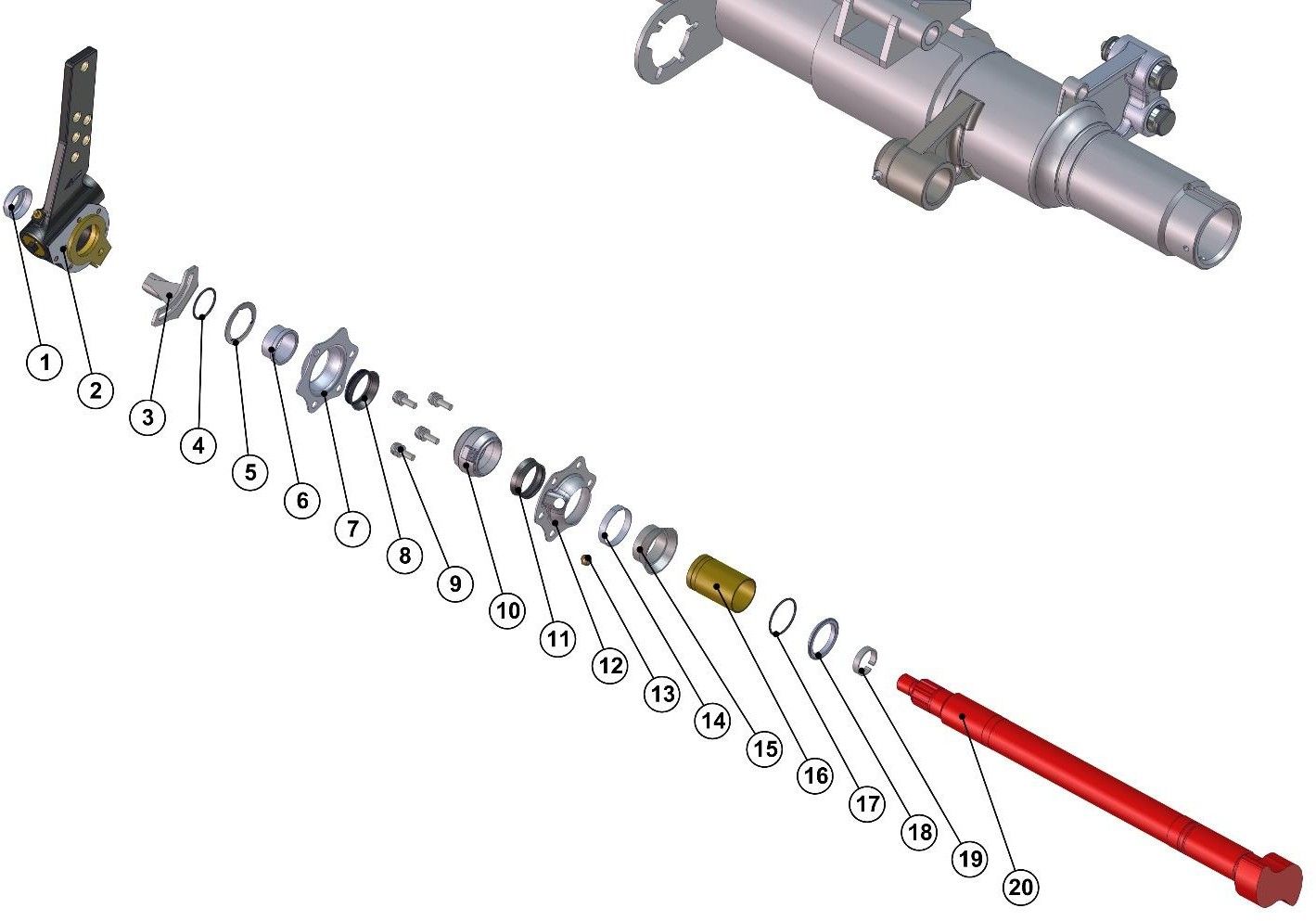

ОСЬ С БАРАБАННЫМ ТОРМОЗОМ.
1
1284000325
Чашка 03.320.11.16.1
2
2
1284000325
Рычаг регулировочный
2
3
1284000325
Кронштейн регулятора зазора
2
4
S0980106091
Кольцо уплотнительное
2
5
S0980106091
Шайба защитная
2
6
S0980106091
Втулка
2
7
S0980106091
Крышка
2
8
S0980106091
Чехол
2
9
S0980106091
Болт М8 Шайба 8
Гайка М8 самоконтрящаяся
8
8
8
10
S0980106091
Подшипник
2
11
S0980106091
Чехол
2
12
S0980106091
Крышка
2
13
S0980106091
Маслёнка
4
14
S0980106091
Хомут ф49х9
2
15
S0980106091
Чехол
2
16
2200080055
Втулка
2
17
S0980106091
Кольцо уплотнительное
2
18
S0980106091
Кольцо уплотнительное 40х2,5
2
19
2200080072
Кольцо стопорное
2
20
2200080062\1284000249
Кулак разжимной L=603мм, левый\ Кулак
разжимной L=603мм, правый
2

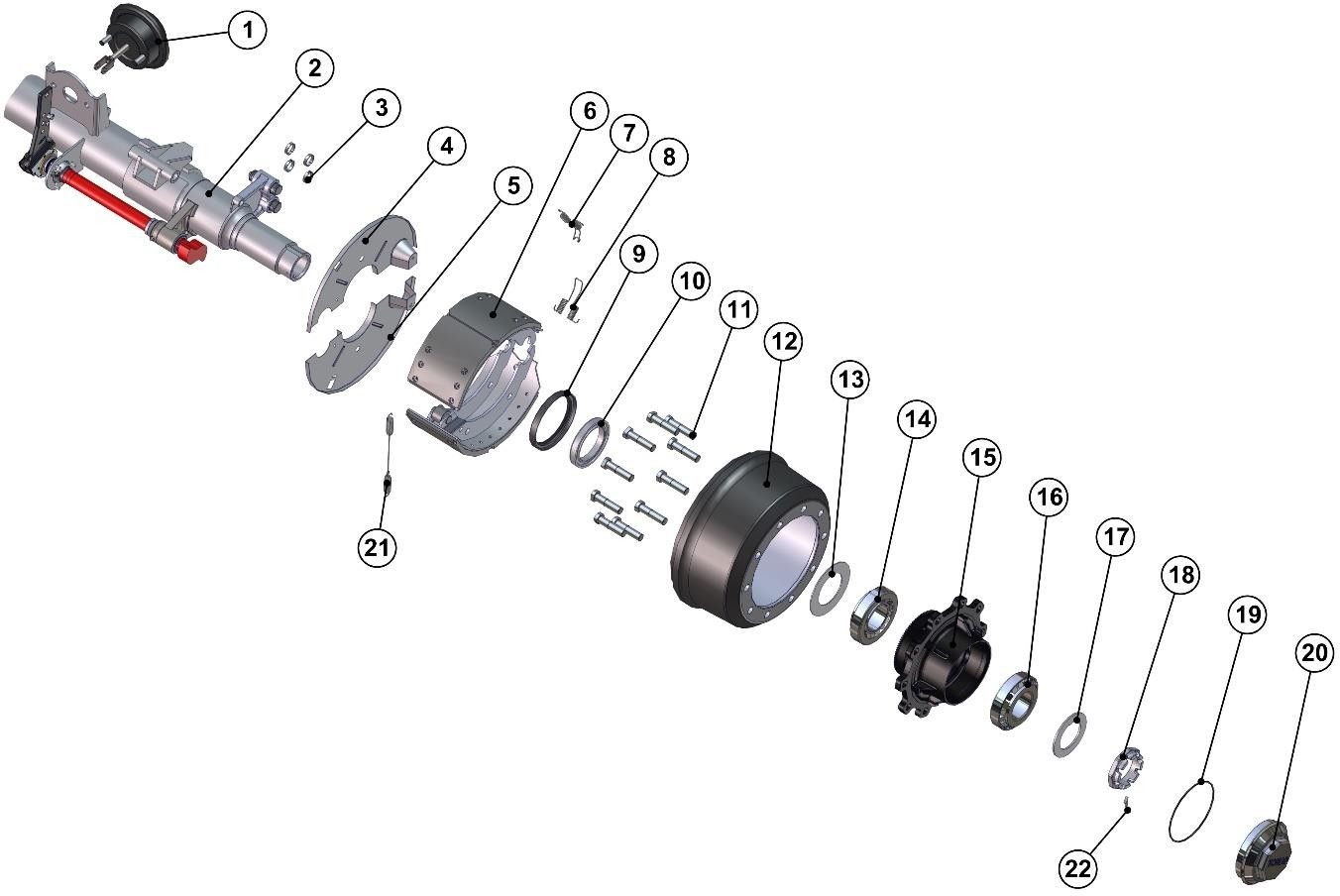

ОСЬ С БАРАБАННЫМ ТОРМОЗОМ №3
1
9042-3502040
Тормозная камера Wabco N24 н/н
4591191228 доработка
2
2
9042-2410090-02
Балка оси с рычагами передняя
1
3
2200080066
Вкладыш 03.188.02.02.0
8
4
2521015253
Щит грязезащитный 9042-3502153-20
(ф146мм)
2
5
2521015252
Щит грязезащитный 9042-3502152-20
(ф146мм)
2
6
2200080061
Колодка с накладками 180х420
4
7
1284000145
Пружина стяжная колодок, 03.397.33.06.0
2
8
1284000146
Пружина стяжная колодок, 03.397.33.07.0
2
9
4591257524
Манжета армированная 2.2-150х180-1
(h=15) ГОСТ8752-79
2
10
4542054330
Кольцо упорное 9042-3104095
2
11
1282000011
Болт колесный 9042-3104050
20
12
5301310403
Барабан тормозной (9746-3502070-30)
2
13
9042-3104027
Шайба защитная
2
14
4591257521
Подшипник ролик.7520А ГОСТ 520-89
2
15
5301310268
Ступица 9042-3104015-50
2
16
4591257521
Подшипник ролик.7520А ГОСТ 520-89
2
17
9042-3104077
Шайба упорная
2
18
4600000117
Гайка корончатая 9042-3104076-10
2
19
4591254318
Кольцо уплотнительное 160-170-46 ГОСТ 9833-73 (18829-73)
2
20
4600002427
Крышка ступицы 9042-3104092-10
2
21
1284000144
Пружина колодок, 05.397.58.03
2
22
1287000850
Шплинт 8х50 ГОСТ 397-79
2

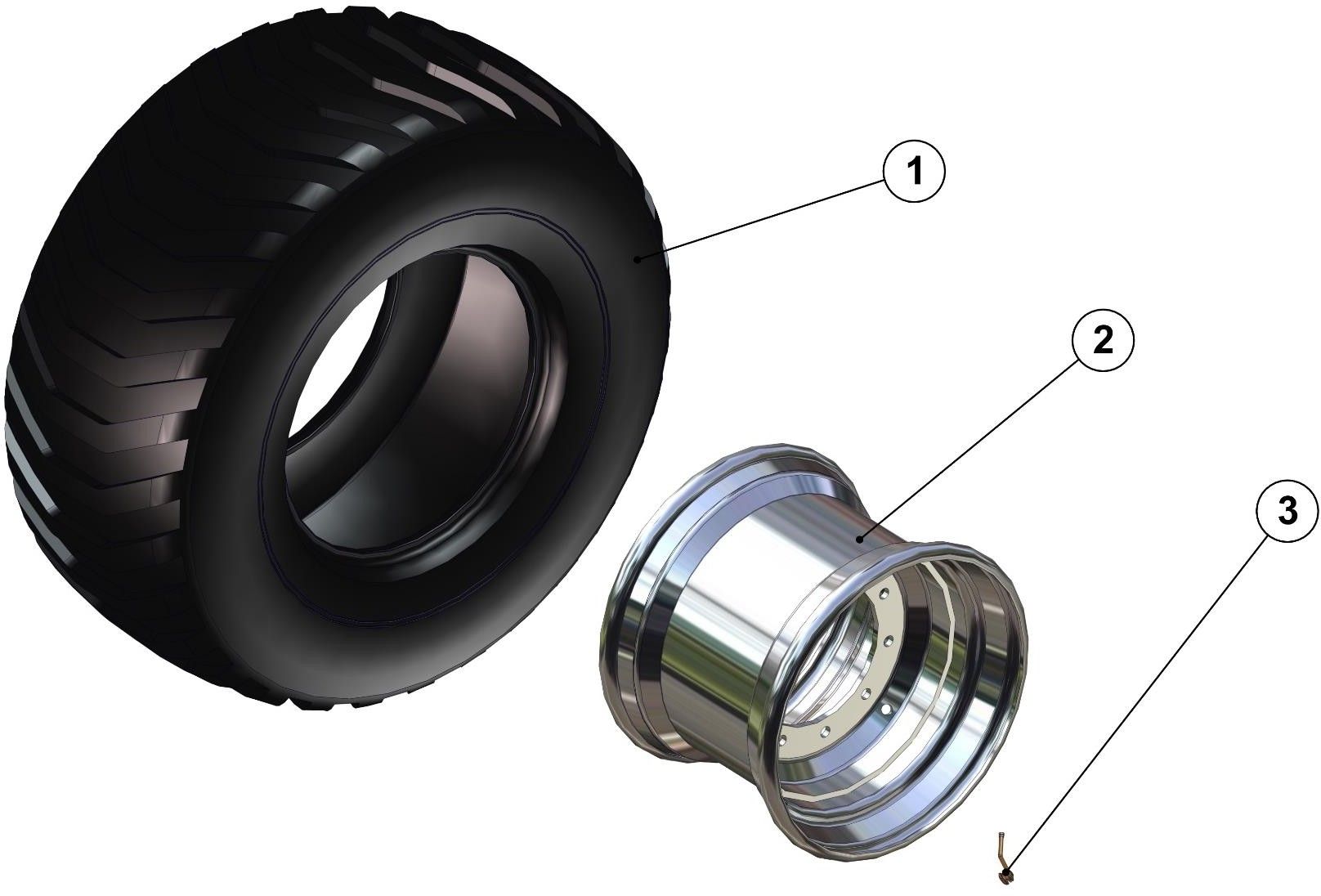

КОЛЕСО В СБОРЕ
1
2521015315
Шина 500/60 R22,5
1
2
5512300172
Диск колесный R22.5х15.00
1
3
3417010503
Вентиль колеса
1
СВЕТОТЕХНИКА.
1
4573640563
Фонарь габаритный автожелтый А3731.001-15 (1200мм) с пластм.
Кронштейном
10
2
4573640550
Фонарь передний габаритный ГФ1.15КВ .
2
3
4573641007
Фонарь задний светодиодный
комбинированный M720104
2
4
4573317707
Фонарь освещения номерного знака ОНЗ
00-003
1

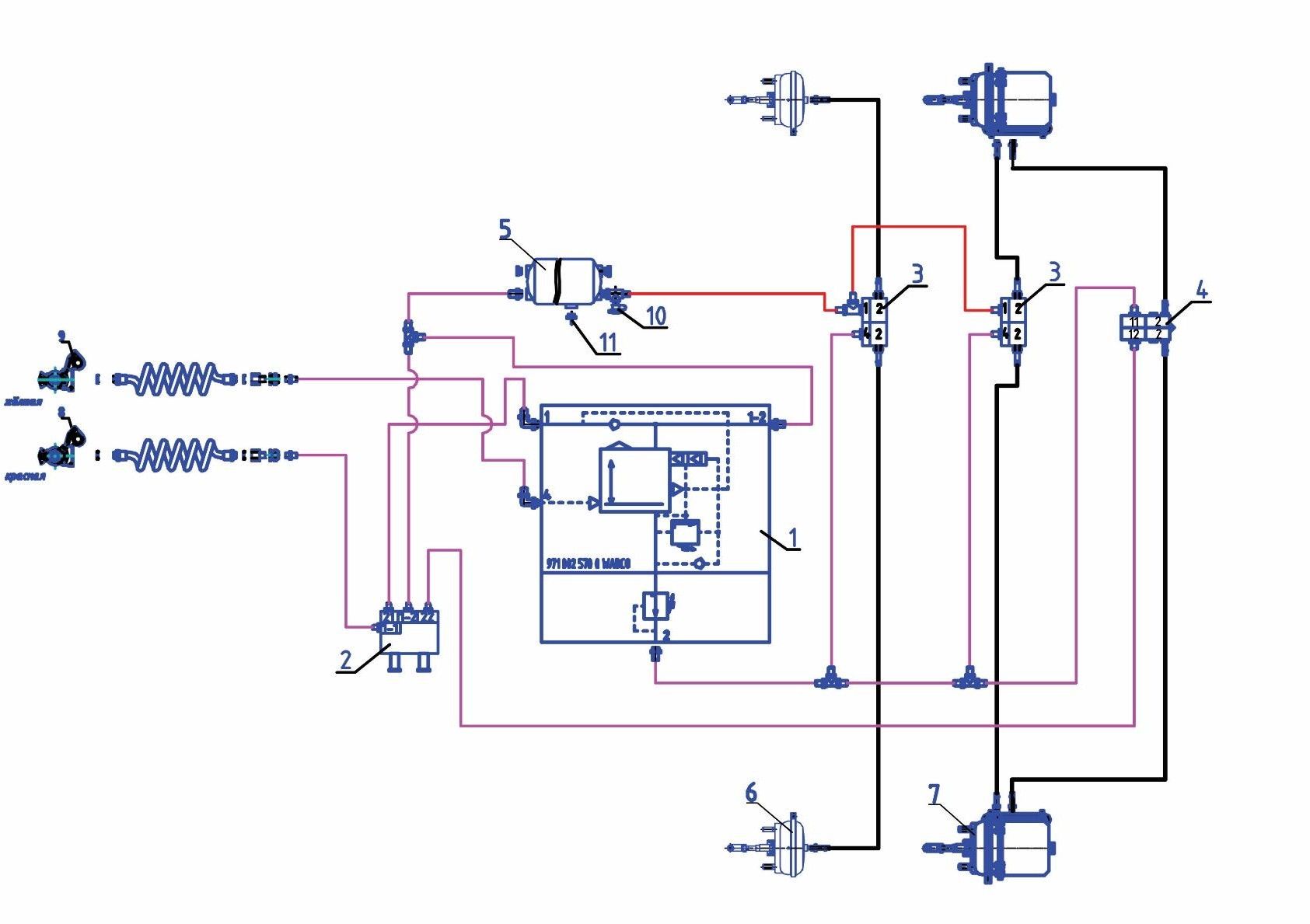

ПНЕВМАТИКА
1
9540-3500660
Подсборка РТС с ручным переключением
1
2
9746-3500350-10
Подсборка клапана растормаживания
прицепа
1
3
95231-3500370-10
Подсборка ускорительного клапана
2
4
9746-3500360-20
Подсборка клапана быстрого оттормаживания прицепа с 2х
магистральным клапаном
1
5
9746-3513020
Баллон воздушный
1
6
5512300061
Камера тормозная Т24
2
7
5512300064
Камера тормоз.с энергоакк. Т24/30
2
8
1284000108
Головка с фильтром красная, 952 201 002
0, WABCO
1
9
1284000107
Головка с фильтром желтая, 952 201 001
0, WABCO
1
10
2332900006
Тройник с контрольным выводом 12
(D2072 12-М22х1,5-V01), CAMOZZI
1
11
1284000160
Клапан слива конденсата М22х1,5
№2VSM2215, SIRIT
1
