Полуприцеп Тонар модели 9746Н
Запчасти более ранних моделей «ТОНАР» смотрите в архиве запчастей

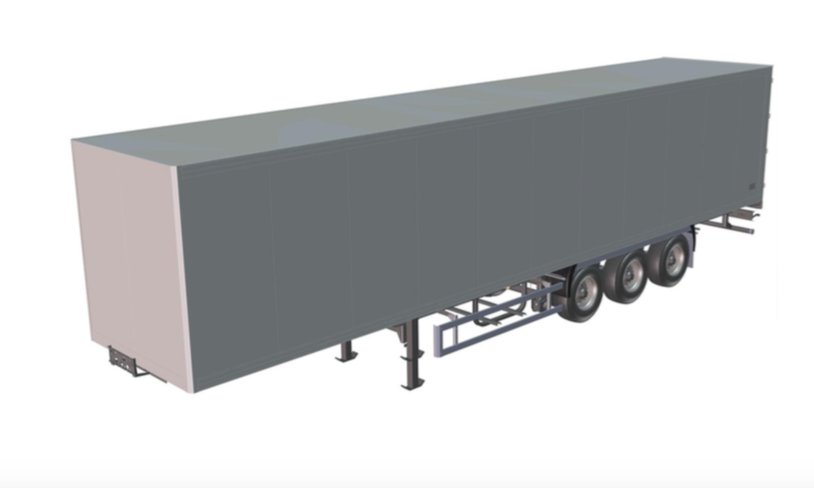

ОБЩИЙ ВИД

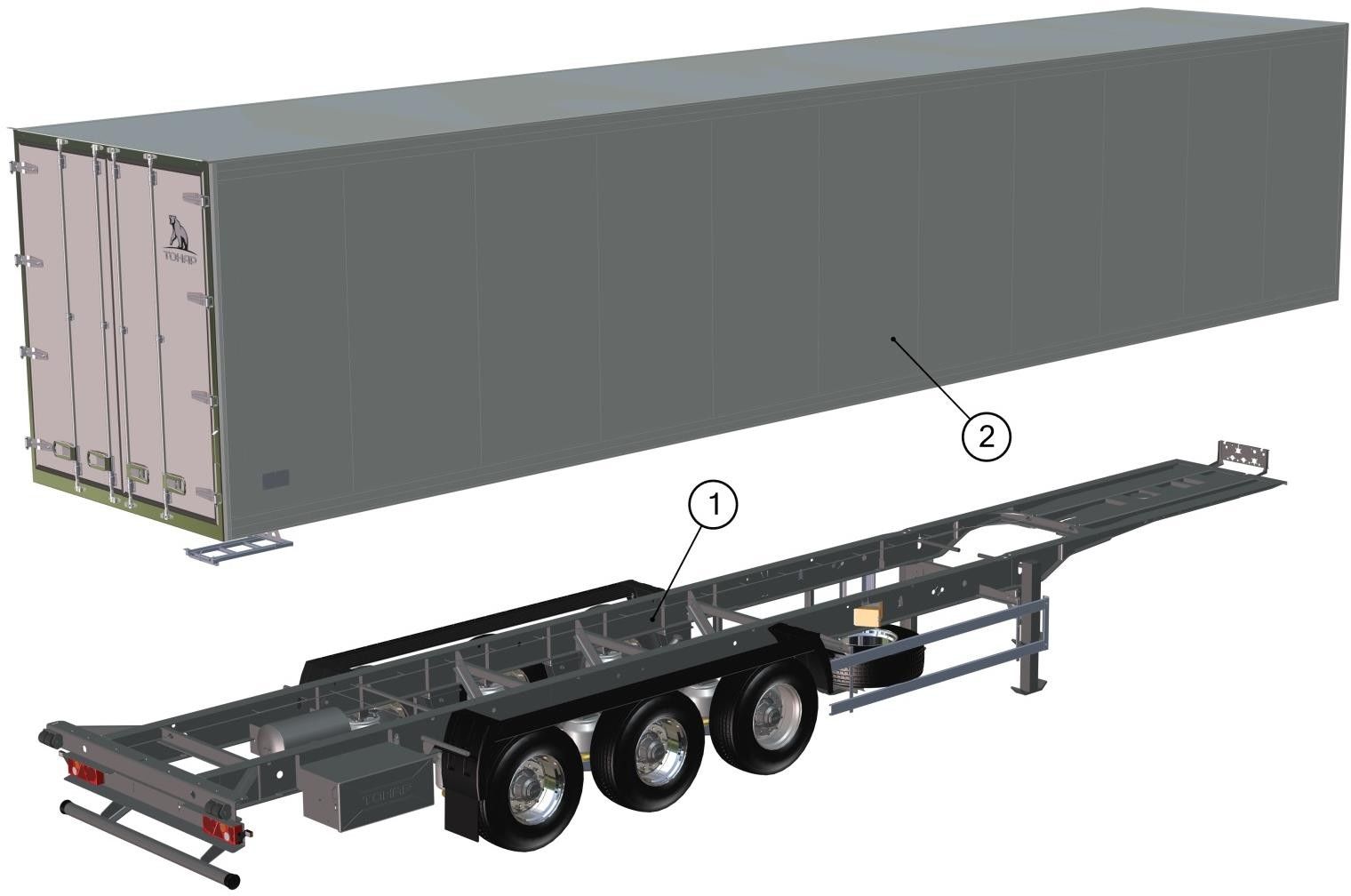

КУЗОВ И ШАССИ.
1
9746Н-0001075
Шасси полуприцепа
1
2
9746Н-4001190
Кузов с промазкой
1

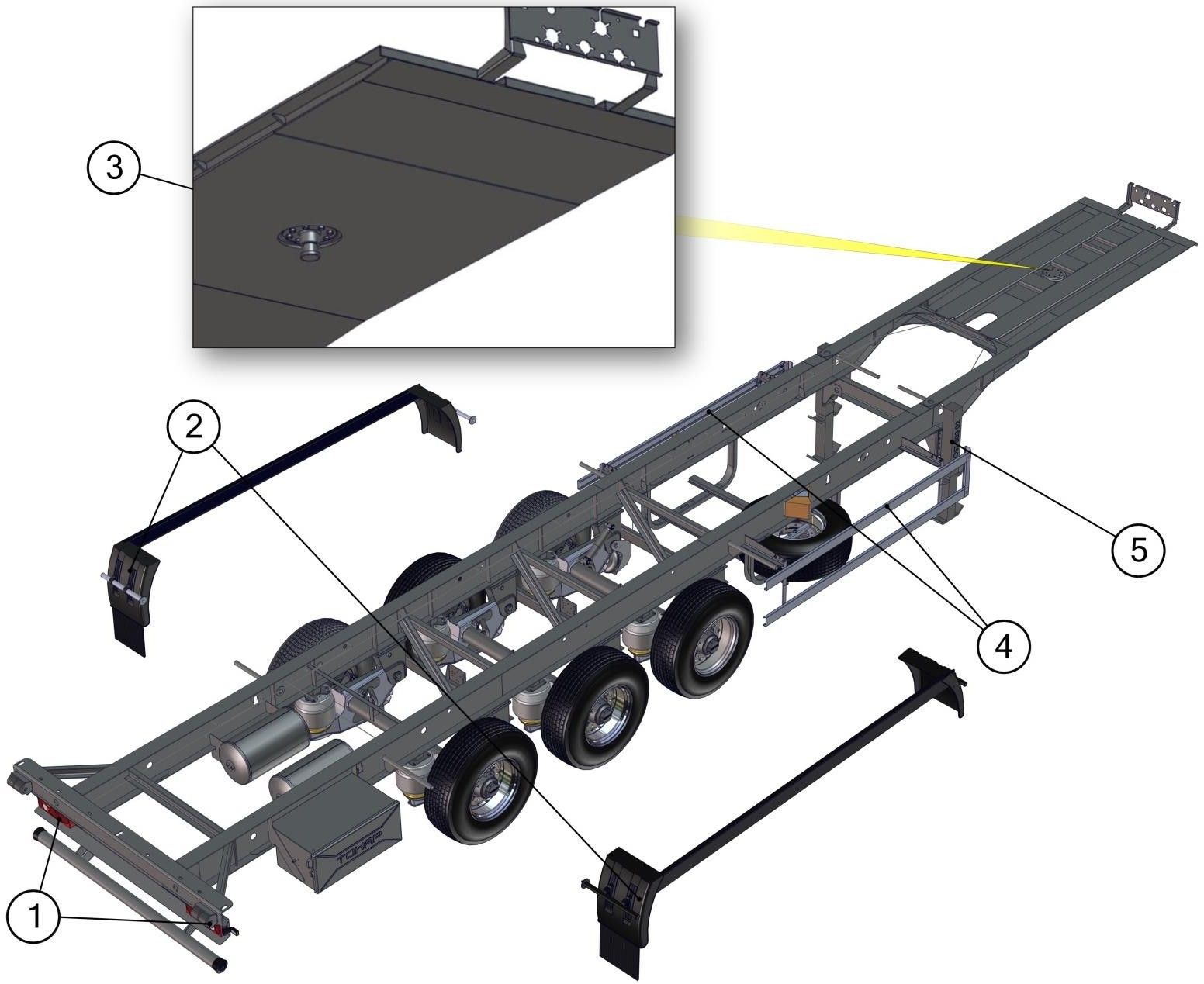

ШАССИ ПОЛУПРИЦЕПА.
1
*
Установка задних фонарей
2
2
9746-3102000-20
Установка боковин PARLOK
2
3
9746-2700010
Шкворень в сборе
1
4
9746-2820100
Установка боковых защитных устройств
2
5
*
Установка опорного устройства
1

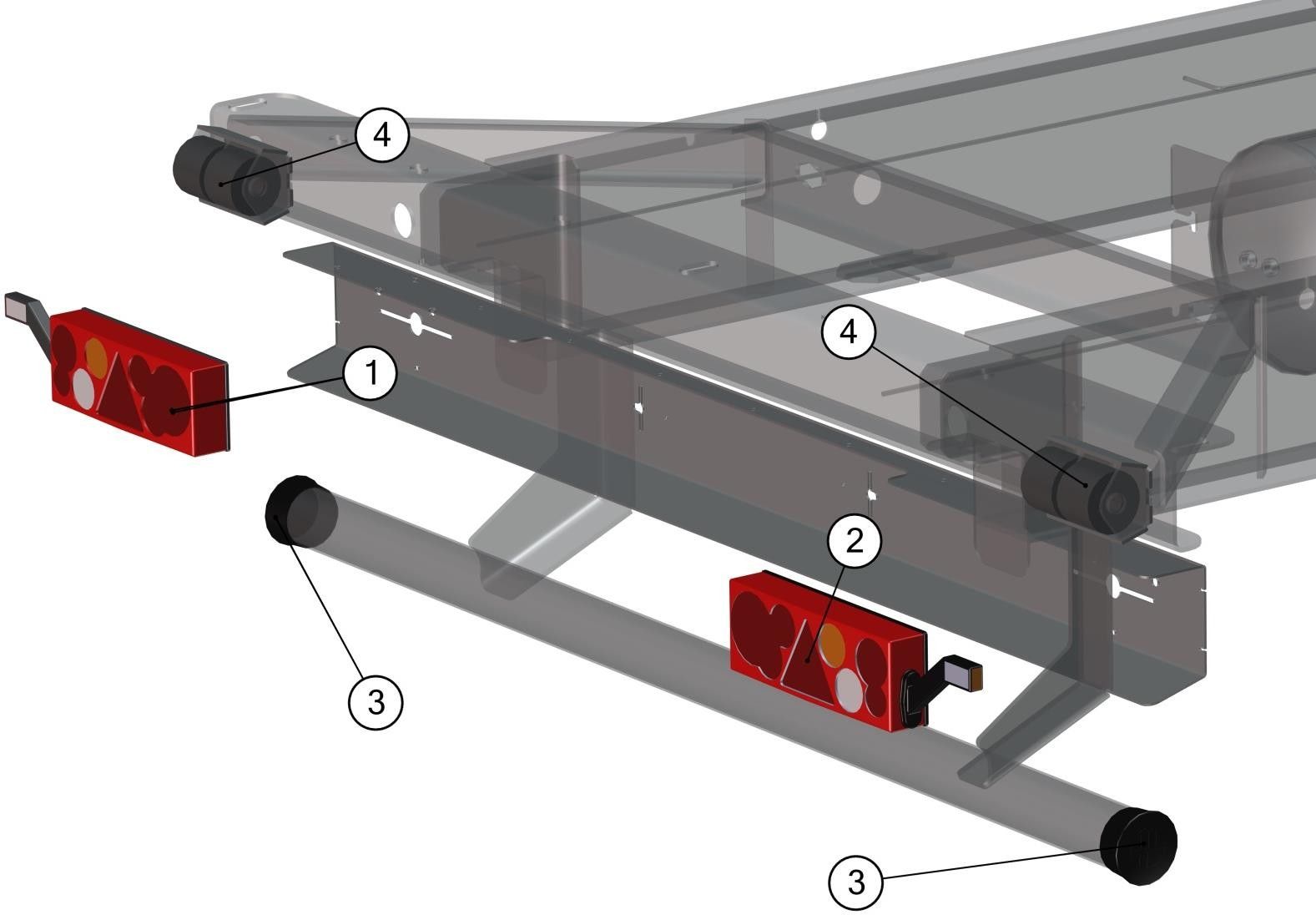

УСТАНОВКА ЗАДНИХ ФОНАРЕЙ
1
4573600578
Фонарь задний ФЗ 05.24Л-03 (разъем
1718230-2 байонет, БГО)
1
2
4573600579
Фонарь задний ФЗ 05.24П03 (разъем
1718230-2 байонет, БГО)
1
3
4591254376
Заглушка 9746-2804002
2
4
9746-2820500
Установка задних отбойников
2

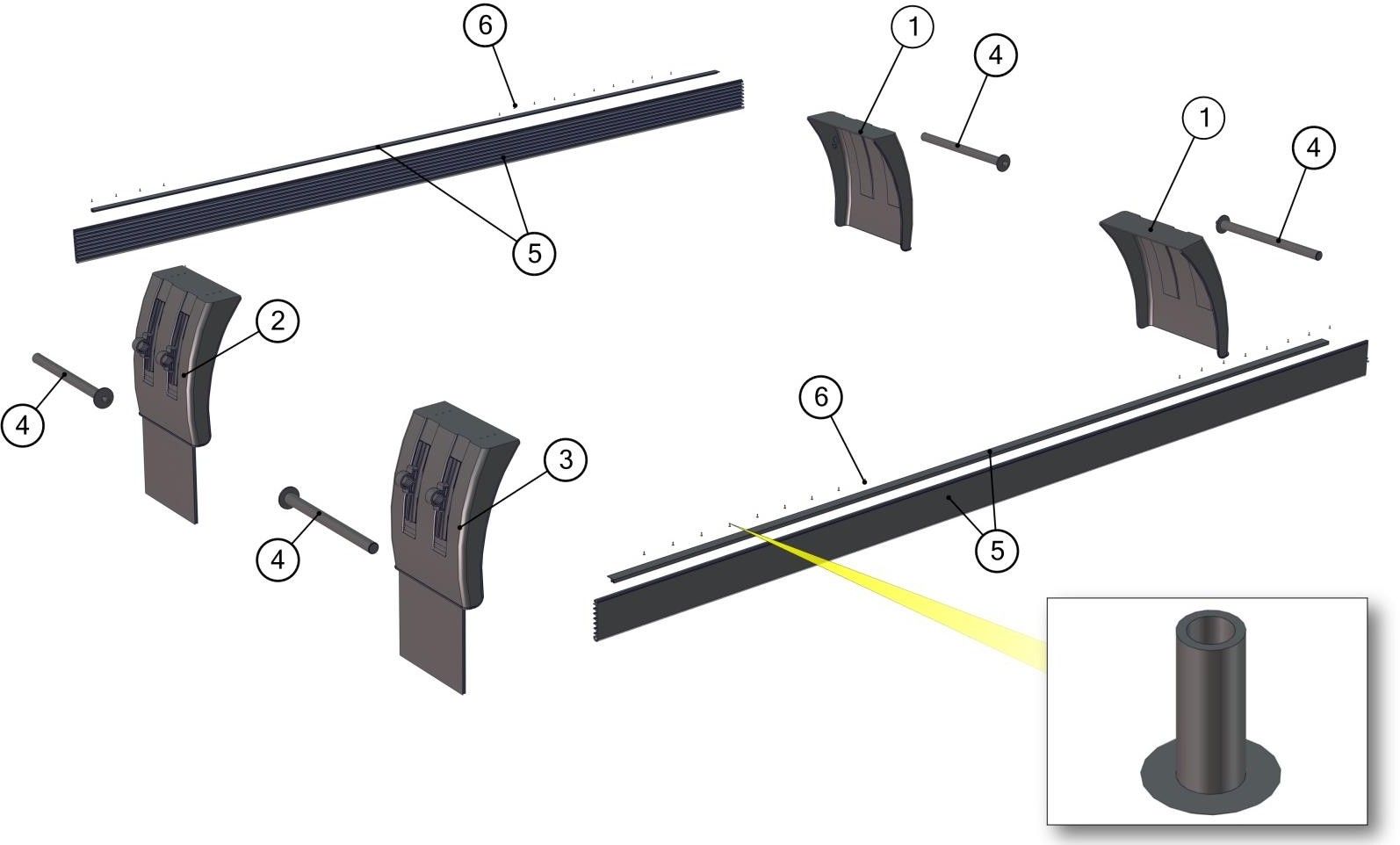

УСТАНОВКА БОКОВИН PARLOK
1
3751305002
Крыло переднее 460х510х140 в комплекте
с крепежом, фирма Domar арт.DK2210
2
2
3751305003
Крыло заднее с брызгов.460х500х140 в компл.с крепеж,фирма Domar
арт.DL221002(логотип медведь,левое)
1
3
3751305006
Крыло заднее с брызгов.460х500х140 в компл.с крепеж,фирма Domar
арт.DL221002(логотип медведь,правое)
1
4
9746-3102001
Держатель боковины
4
5
3751305004
Боковина DL552005, 150х4000 Domar +
профиль для боковины
2
6
1285004816
Закл. односторонн. ф4,8х16
68

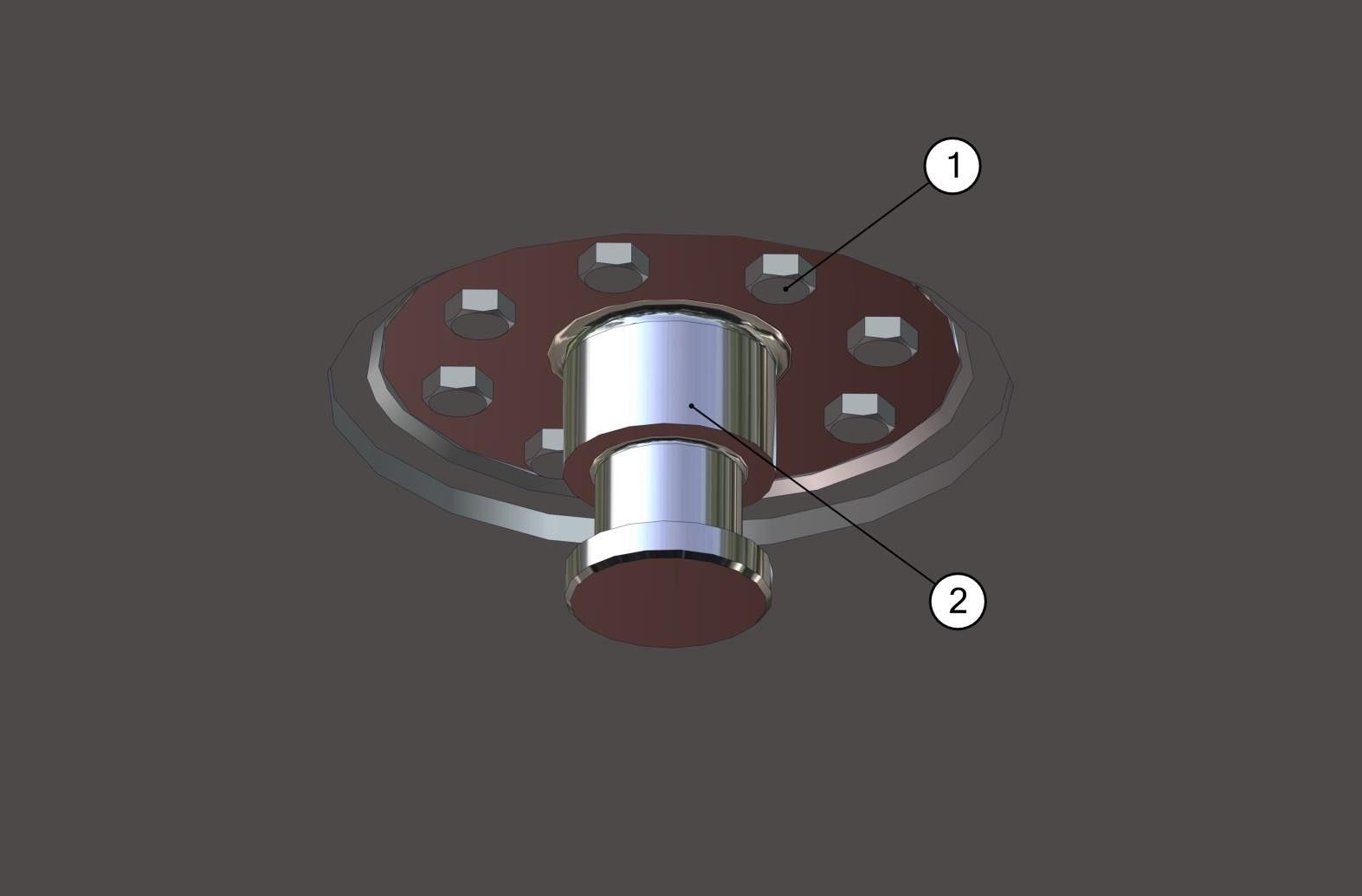

ШКВОРЕНЬ В СБОРЕ
1
*
Болт М14х30 ГОСТ 15589-70
8
2
4592906223
Шкворень 50165S15, 2108 30 000002 0
(2"), фирмы SAF
1

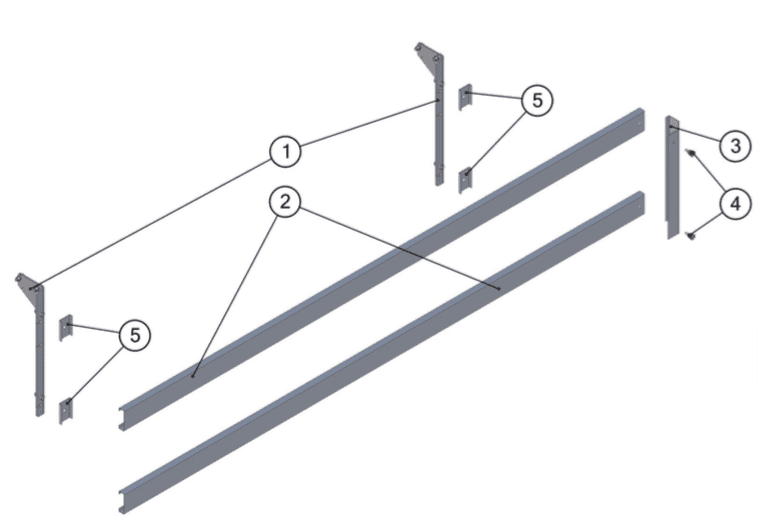

УСТАНОВКА БОКОВЫХ ЗАЩИТНЫХ УСТРОЙСТВ
1
9746-2820125-01
Кронштейн
4
2
9746-2820153
Балка продольная
4
3
9746-2820005
Законцовка
2
4
1284000925
Винт М10х25 с полукр.головкой, с внутр.
шестигранником, ISO 7380
4
5
9746-2820042
Прижим
8

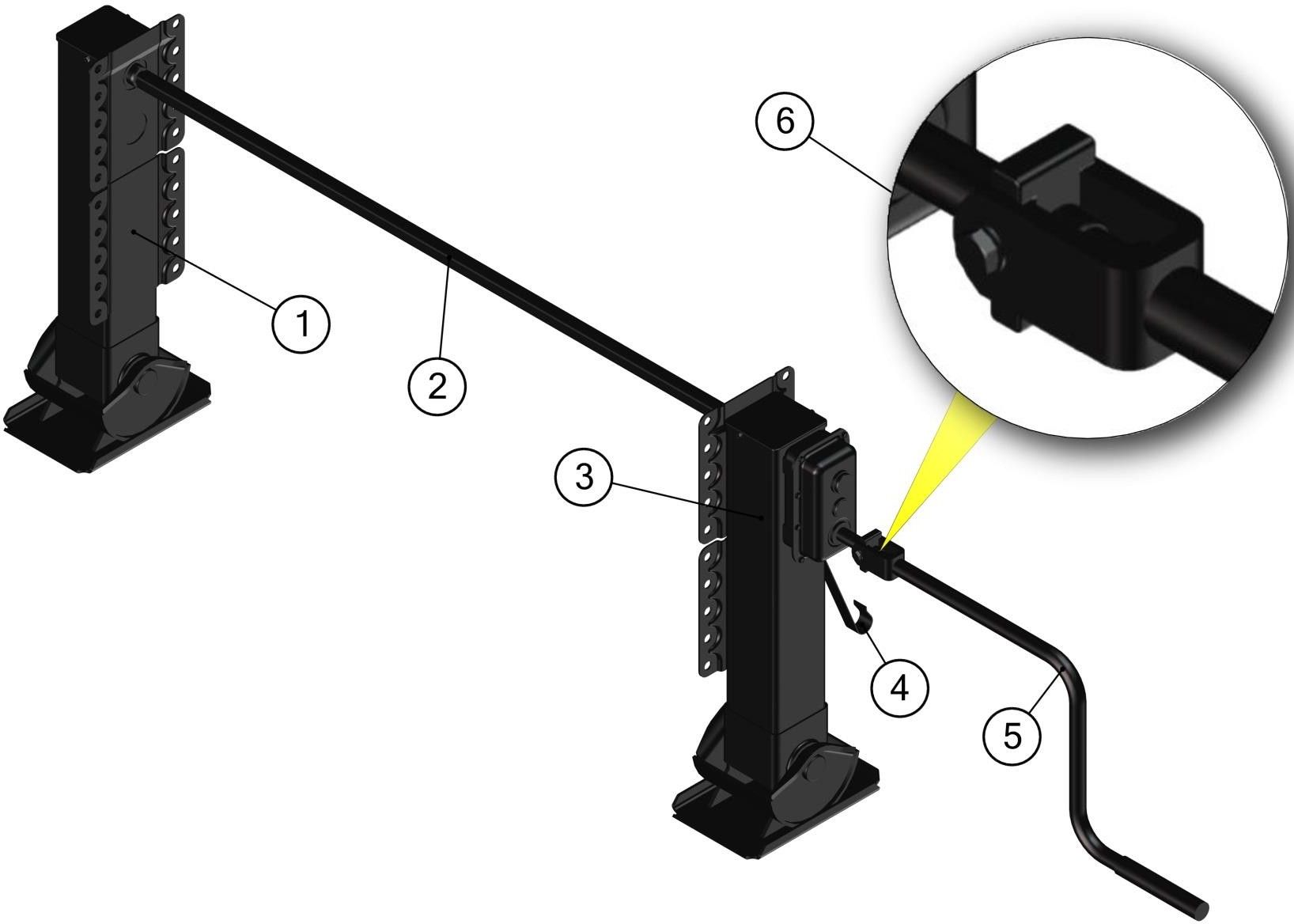

УСТАНОВКА ОПОРНОГО УСТРОЙСТВА
1
4585272343
Устройство опорное FUWA FW3714H без
редуктора
1
2
9746-2721054
Вал промежуточный
1
3
4585272342
Устройство опорное FUWA FW3714H с
редуктором
1
4
4585272316
Крючок фирмы " FUWA" (вх. в к-т FUWA
н/н 4585272010К)
1
5
4585272317
Ручка фирмы " FUWA" (вх. в к-т FUWA
н/н 4585272010К)
1
6
4585272315
Комплект крепления ручки FUWA (болт
М10х70-1шт; гайка М10 самоконтр-1шт; шайба10-2шт(вх.в комплект)
1

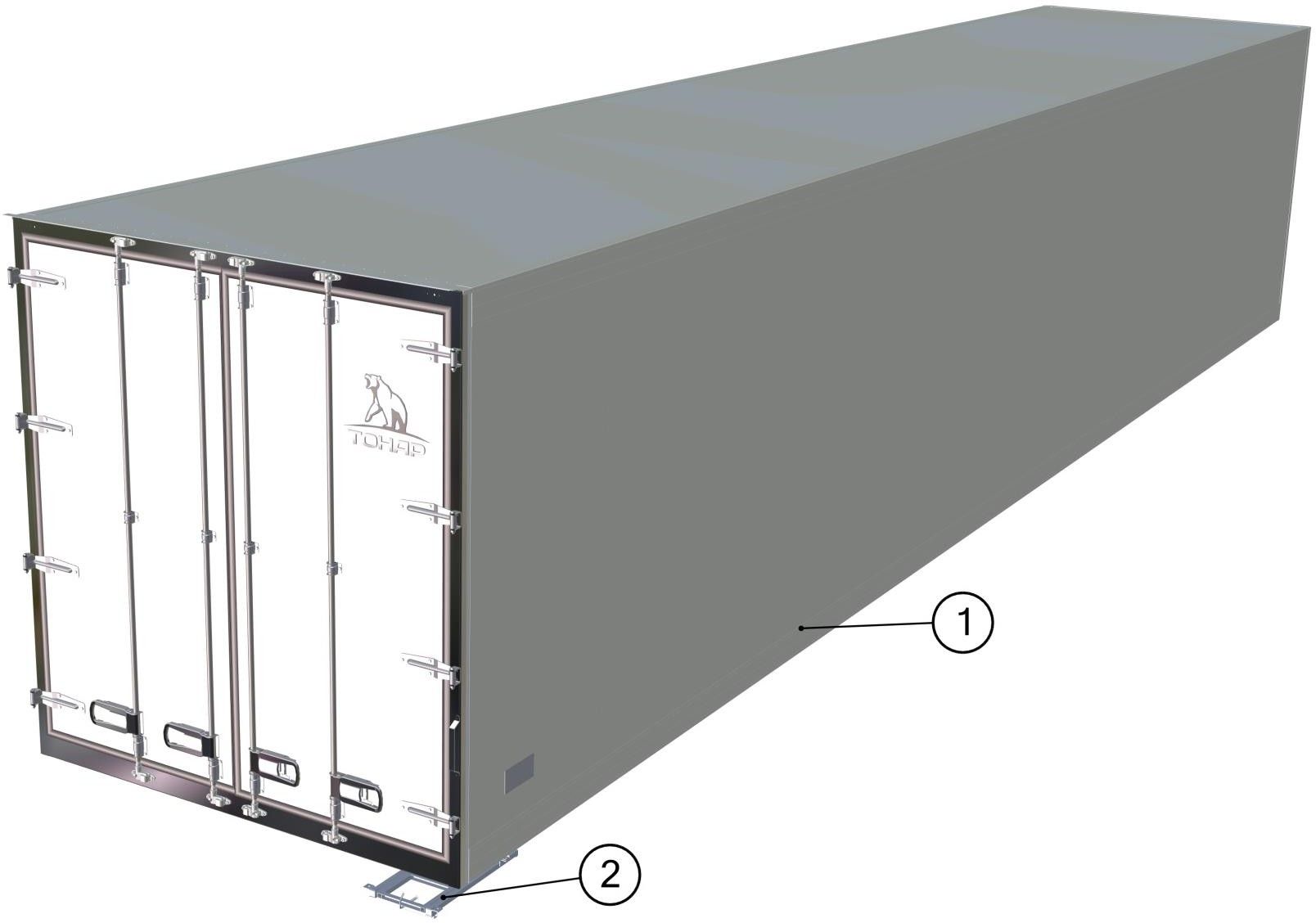

КУЗОВ В СБОРЕ
1
9746Н-4001190
Кузов с промазкой
1
2
4591912129
Лестница выдвижная, 2x9
1

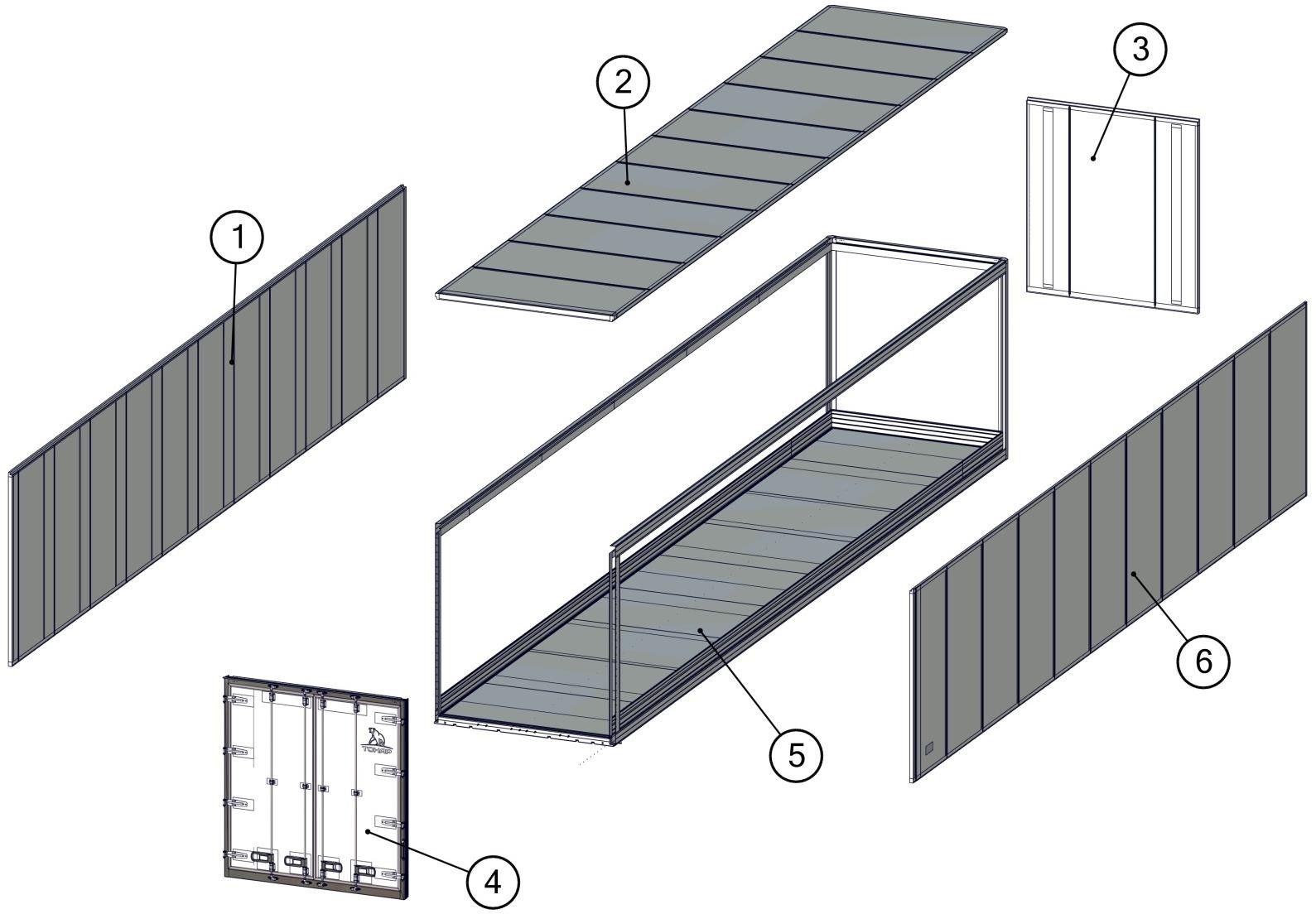

КУЗОВ В СБОРЕ
1
9746Н-5400300
Панель боковая
1
2
9746-5700100
Крыша
1
3
9746Н-5300200
Панель передняя
1
4
*
Задний проем в сборе
1
5
*
Каркас кузова в сборе
1
6
9746Н-5400300-01
Панель боковая
1

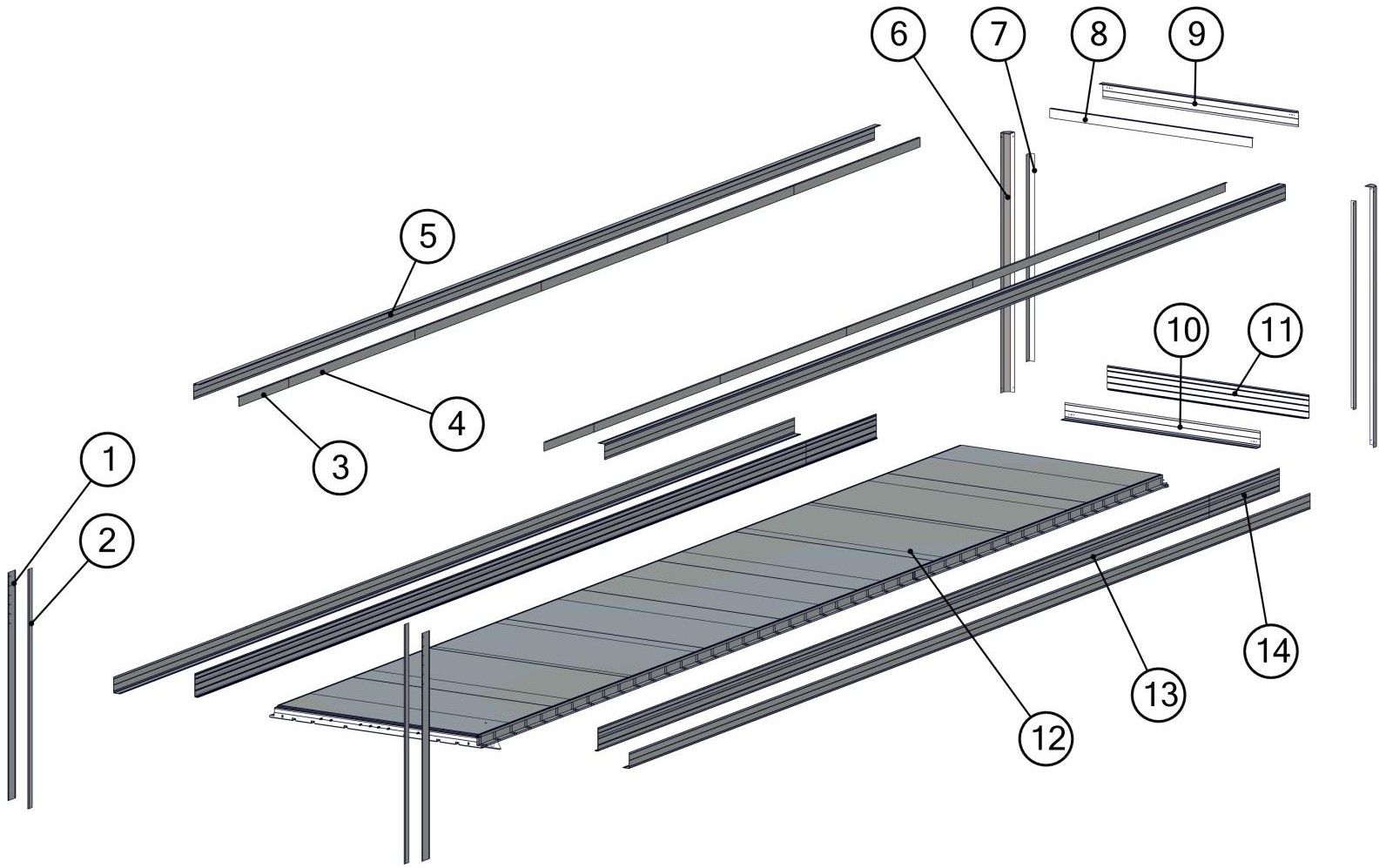

КАРКАС КУЗОВА В СБОРЕ
1
9746Н-4001102
Панель
2
2
9746Н-4000017
Пластина
2
3
9746Н-4001206
Уголок
2
4
9746-4001049
Уголок
10
5
9746Н-4001202
Уголок наружный
4
6
9746Н-4023045
Профиль
2
7
9746Н-4001204
Уголок
2
8
9746Н-4001205
Уголок
1
9
9746Н-4001201
Уголок наружный
1
10
9746Н-4001201
Уголок наружный
1
11
9746Н-4001221
Уголок
1
12
9746-5200300
Панель пола
1
13
2332910704
Уголок 250х40мм. алюминиевый L=12м.
(№97101 "Агрисовгаз")
2
14
9746Н-4001232
Уголок
2

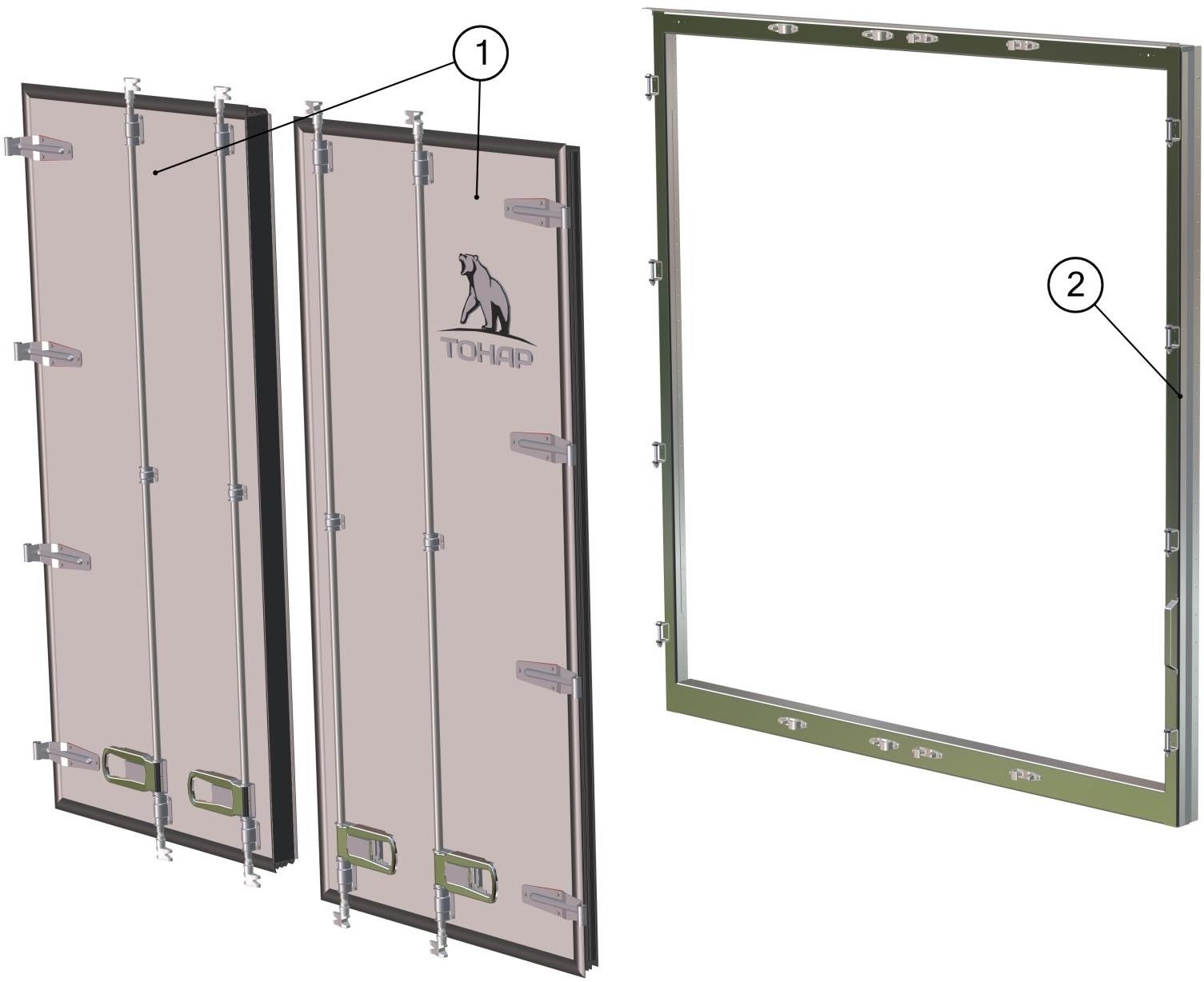

ЗАДНИЙ ПРОЕМ В СБОРЕ.
1
9746Н-6300700/-01
Дверь левая/Дверь правая
2
2
9746Н-5600390-10
Проем дверей
1

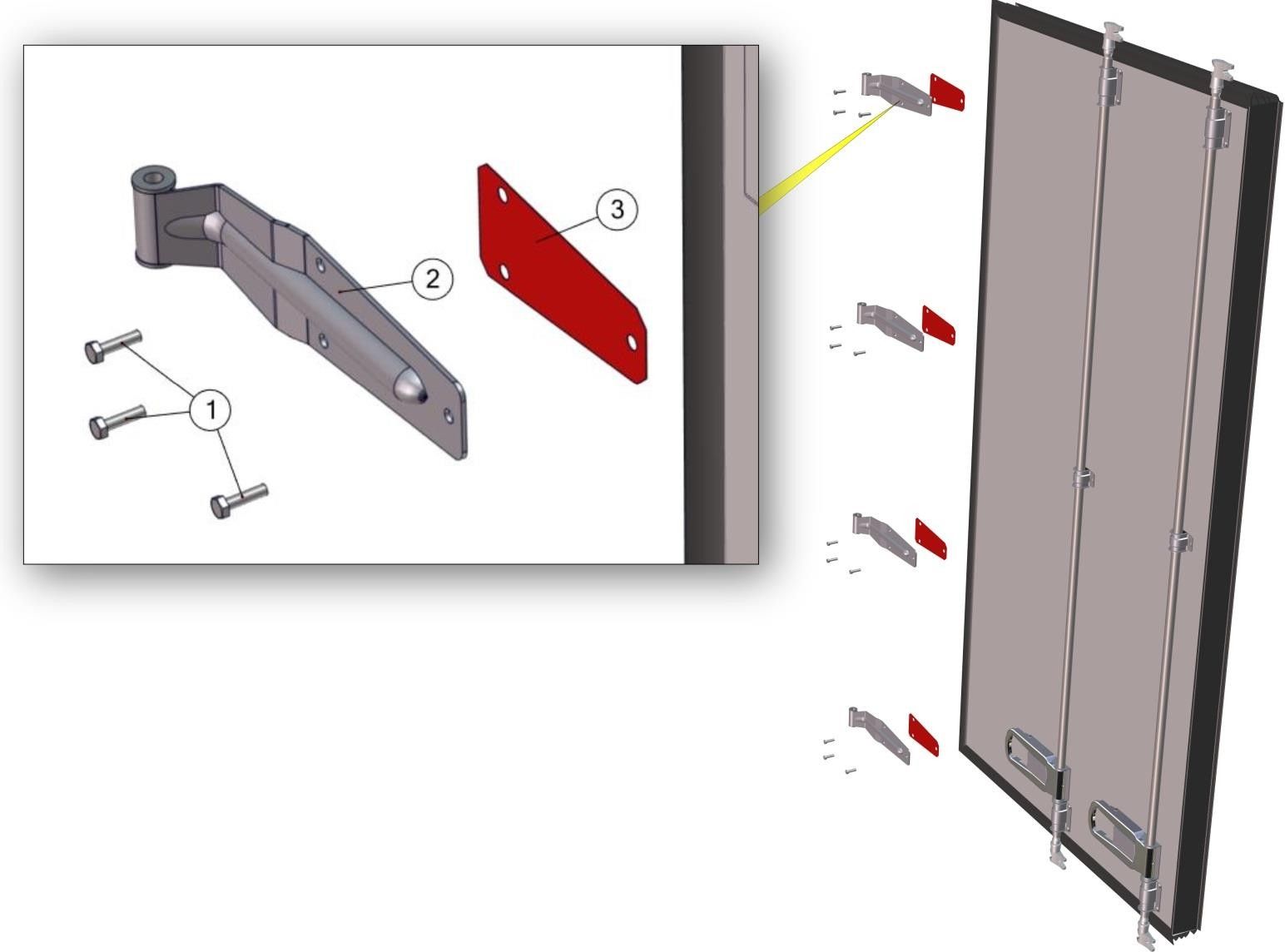

ДВЕРЬ ЛЕВАЯ/ДВЕРЬ ПРАВАЯ.
1
1282001830
Болт М8х30 нержав. с шестигранной
головкой, DIN 933 A2 с полной резьбой
24
2
4732801823
Петля воротная 326мм нерж.(вх. в к-т н/н
4732801823К)
8
3
9746-6300503
Подкладка
8

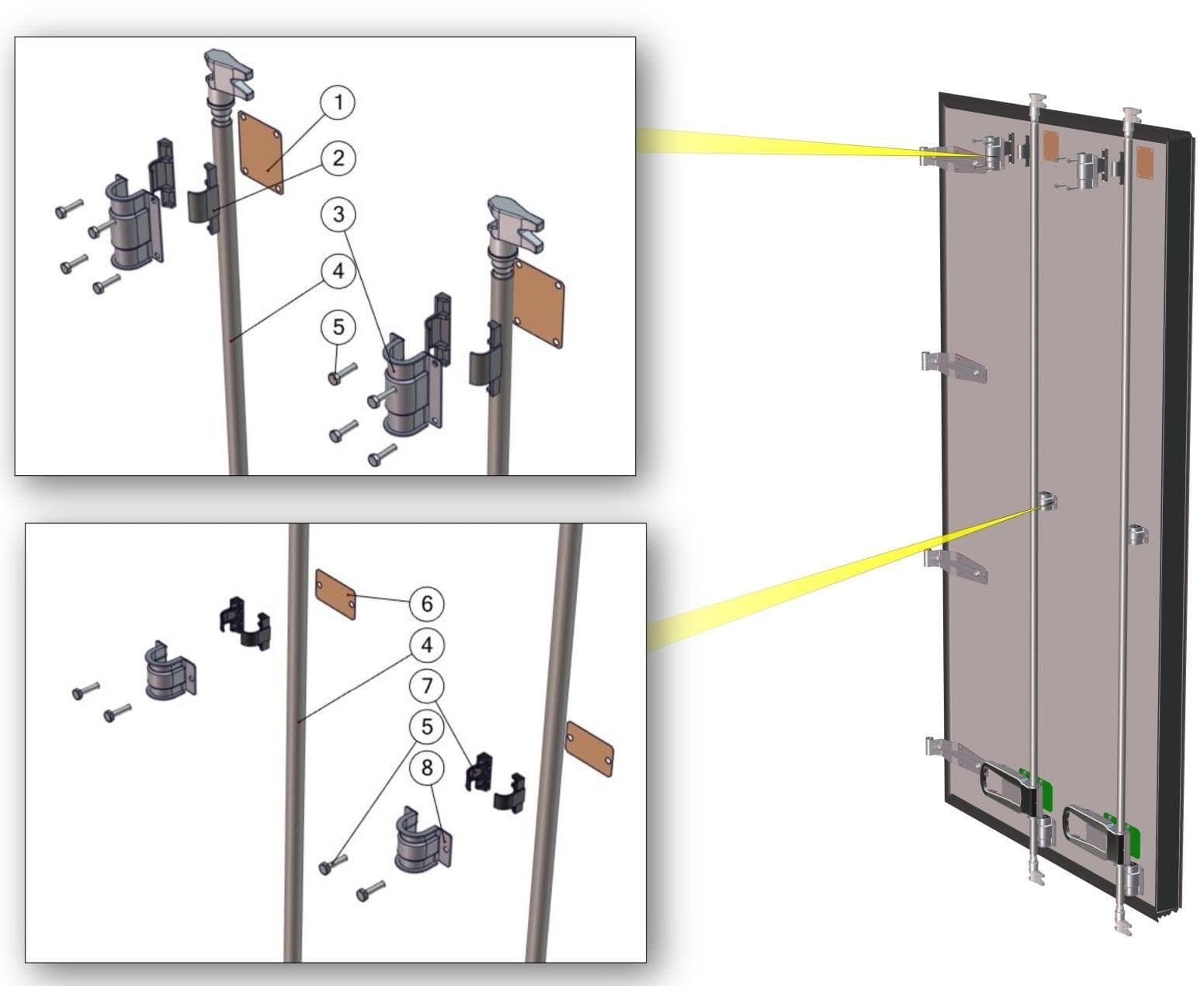

ДВЕРЬ ЛЕВАЯ/ДВЕРЬ ПРАВАЯ
1
9746-6300504
Подкладка
8
2
4591191128
Прокладка пластиковая большая (вх.в к-т
замка двери н/н 4591191123К)
16
3
4591191131
Кронштейн большой (вх.в к-т замка двери
н/н 4591191123К)
8
4
9746Н-6300120/ (-01/-10/-11)
Замок двери
4
5
1282001830
Болт М8х30 нержав. с шестигранной
головкой, DIN 933 A2 с полной резьбой
40
6
9746-6300505
Подкладка
4
7
4591191130
Прокладка пластиковая малая (вх.в к-т
замка двери н/н 4591191123К)
8
8
4591191132
Кронштейн малый (вх.в к-т замка двери
н/н 4591191123К)
4

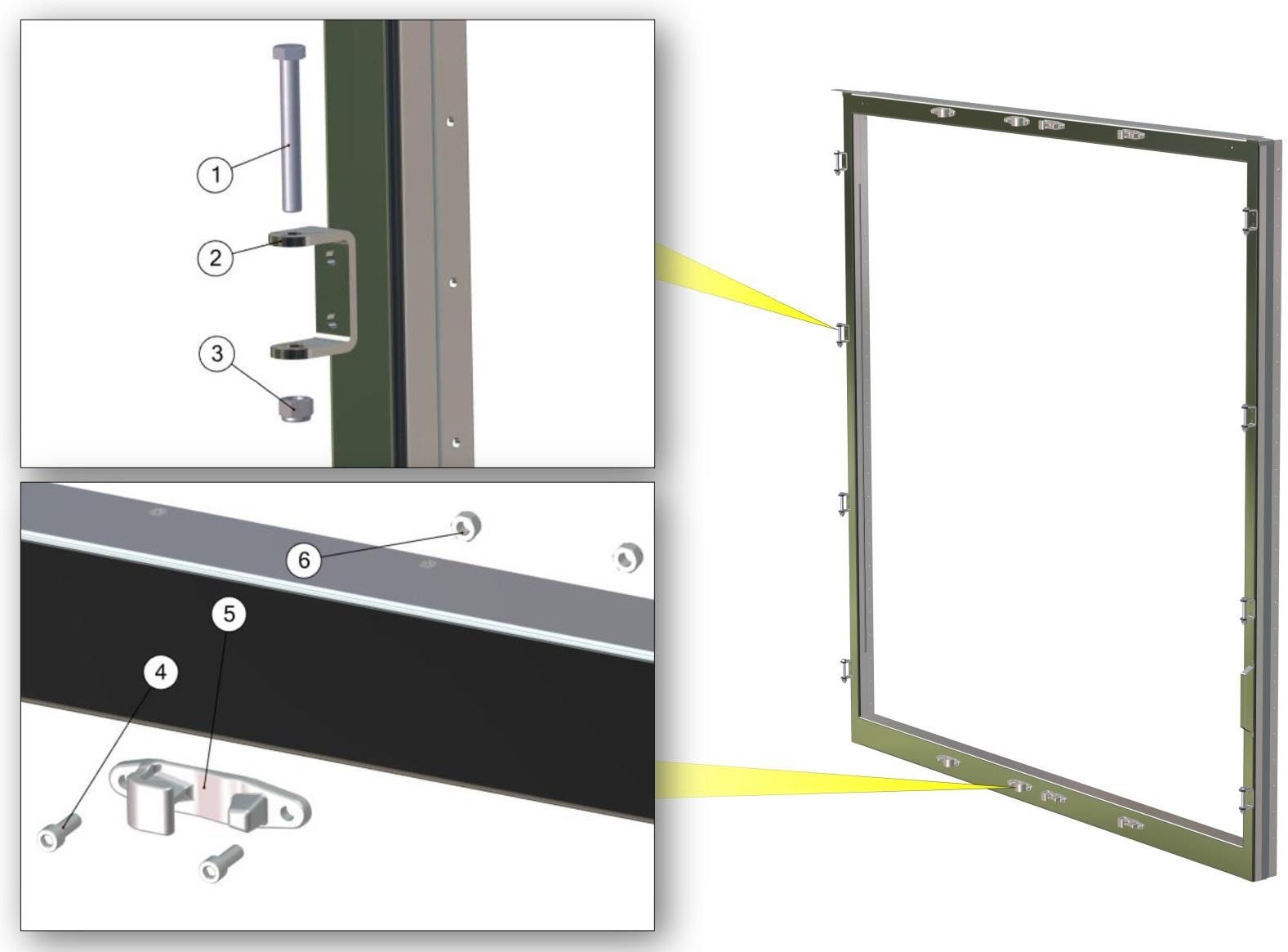

ПРОЕМ ДВЕРЕЙ
1
1282000636
Болт крепления петли М12х95 (вх. в к-т
н/н 4732801823К)
8
2
4732801826
Кронштейн петли нержав. (вх. в к-т н/н
4732801823К)
8
3
*
Гайка M12 самоконтрящаяся
8
4
1284001830
Винт М10х30 DIN912А2, из нерж.стали, с цилиндрической головкой и внутр.
шестигранником
16
5
4591191145
Ловушка (вх.в к-т замка двери н/н
4591191123К)
8
6
1283000111
Гайка М10 самоконтр DIN985 А2, нерж
16

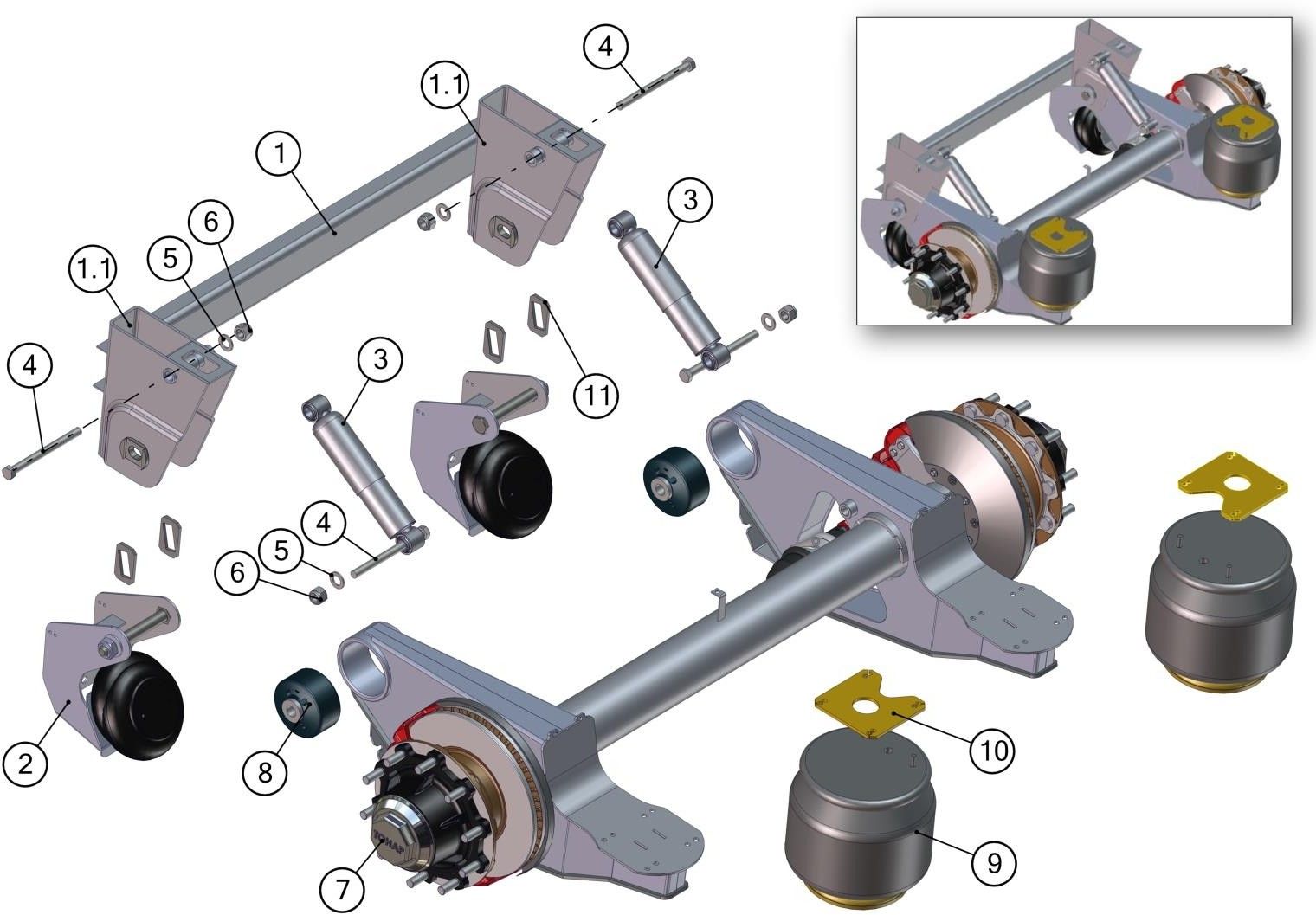

ПОДВЕСКА
1
90431-2912180
Балка с кроштейнами рессор
1
2
90431-2912460
Кронштейн рессоры рычажной подвески
390мм (с регулировкой)
2
3
90431-2912450-20
Механизм подъёма оси
2
4
4542054328
Амортизатор П 50.1.2905005 (ПААЗ)
2
5
1282002445
Болт М24-6gх150.88.016 ГОСТ 7805-70
2
6
1283000129
Шайба 24.03.019, ГОСТ 11371-78
4
7
1283001324
Гайка М24х3, самоконтрящаяся кл.пр.10
4
8
90431-2410016
Ось с рычагами и дисковыми тормозами
передняя
1
9
4533169729
Сайлентблок рессоры рычажной подвески
2
10
4520000820
Пневморессора с четырьмя шпильками
2
11
90431-2912541
Пластина крепления пневморессоры
2
12
9043-2912444
Регулировочная пластина
4

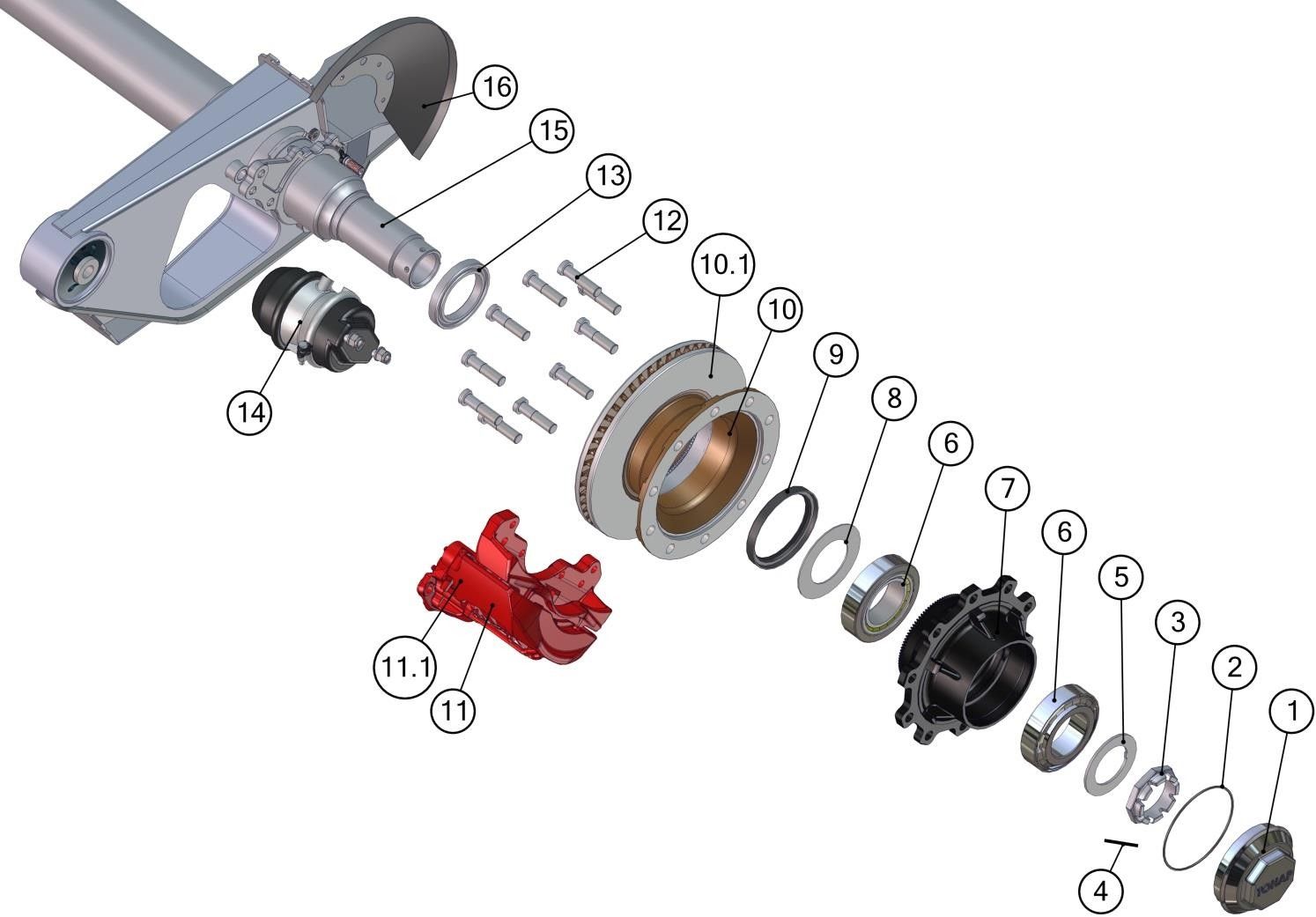

ОСЬ С ДИСКОВЫМ ТОРМОЗОМ.
1
4600002427
Крышка ступицы
2
4599184001
Кольцо уплотнительное
3
4600000117
Гайка корончатая 9042-3104076-10
4
1287000850
Шплинт
5
9042-3104077
Шайба упорная
6
4591257521
Подшипник роликовый
7
9043-3104010-01
Ступица с тормозным диском и ротором ABS
8
9042-3104027
Шайба защитная
9
4591257524
Манжета 150х180
10
9043-3104020
Тормозной диск с индуктором ABS
11
5512300182
Диск тормозной
12
4591191033
Дисковый тормоз в сборе (правый.)
13
4591191034
Дисковый тормоз в сборе (левый.)
14
1282000020
Болт колёсный 9043-3104050
15
9042-3104095
Кольцо
16
1284000144
Камера тормозная для дисковых тормозов
17
90431-2410030-01
Балка с рычагами средняя
18
9043-3502152
Щит грязезащитный

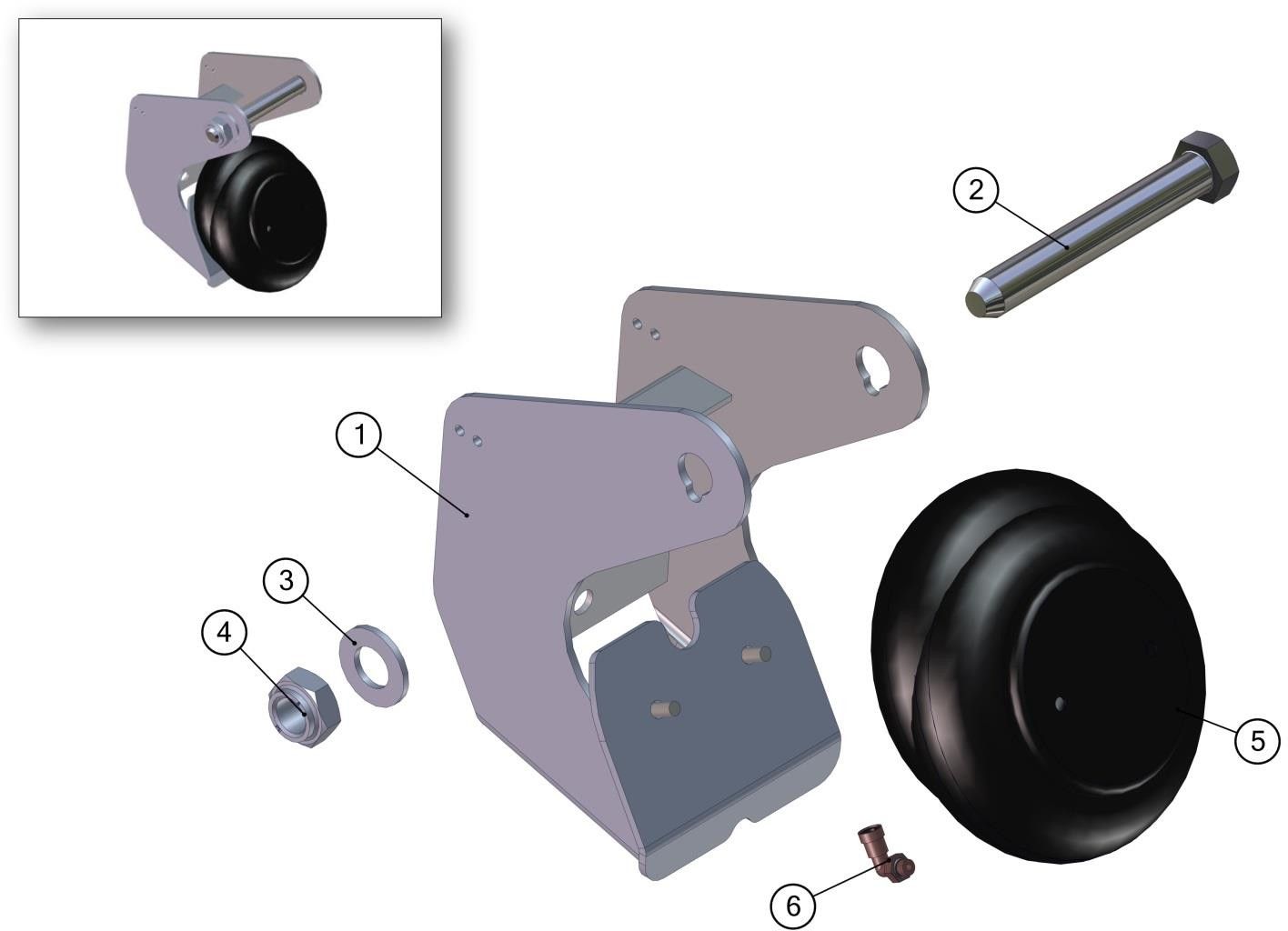

МЕХАНИЗМ ПОДЪЁМА ОСИ.
1
90431-3013060-20
Рычаг
1
2
90431-2912478-10
Болт рессорный
1
3
9043-2912445
Шайба
1
4
1283001236
Гайка болта М30х3,5
1
5
4520000802
Пневморессора
1
6
1284000184
Фитинг прямой
1

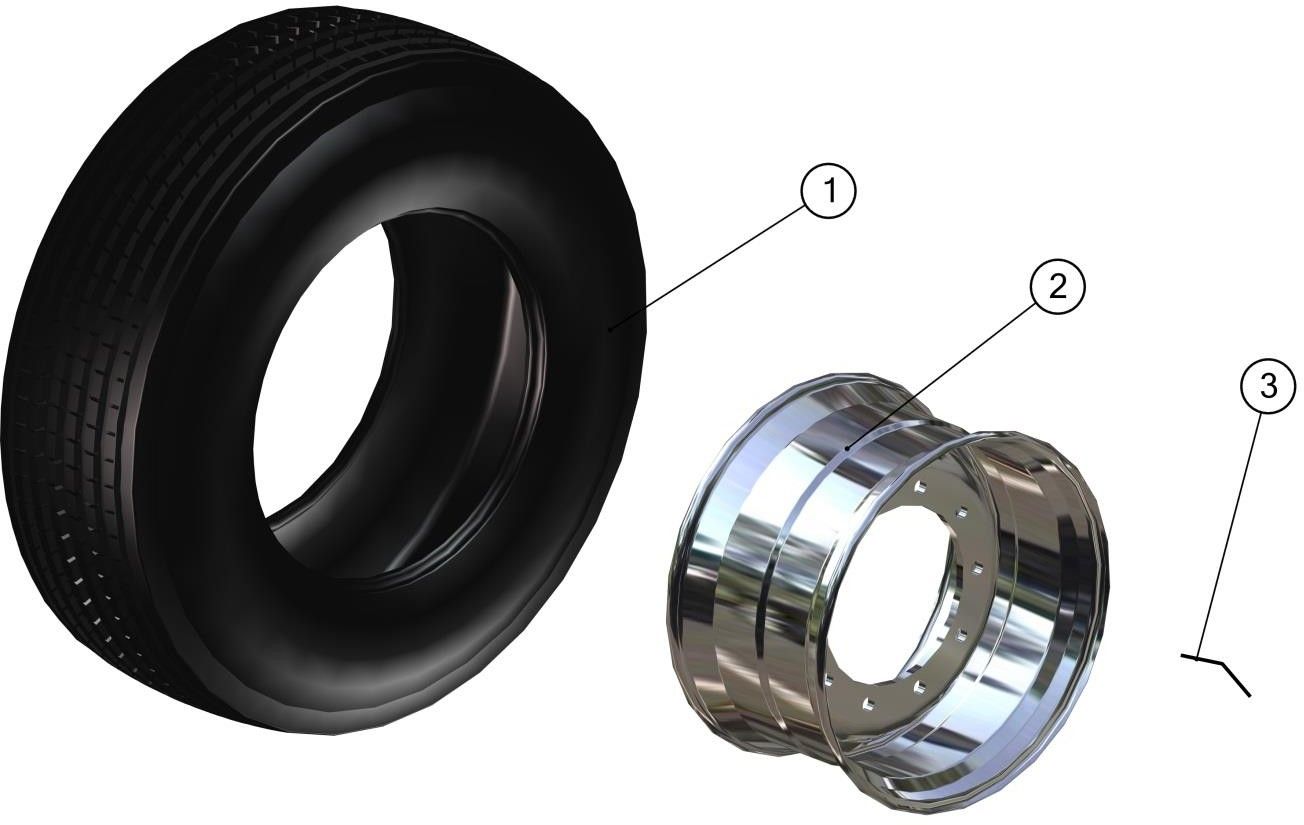

КОЛЕСО В СБОРЕ
1
2521015214
Шина 385/65 R22,5
6
2
2521015218
Диск 22,5х11,75 для шины 385/65 R22,5
(вх. в к-т н/н 1446010213К)
6
3
3417010503
Вентиль колеса TR 573С угол 90С l=83мм,
d отв=15,7мм
6
СВЕТОТЕХНИКА
1
3461650044
Светильник потолочный LED без
выключателя 140х70мм 12/24В ЕС06.02
6
2
4573640553
Фонарь задний габаритный ФГ01-К
2
3
4573640556
Фонарь габаритный ФГ01Б-01
4
4
4573640563
Фонарь габаритный автожелтый А3731.001-15 (1200мм) с пластм.
кронштейном
10
5
4573600578
Фонарь задний ФЗ 05.24Л-03 (разъем
1718230-2 байонет, БГО)
1
6
4573600579
Фонарь задний ФЗ 05.24П03 (разъем
1718230-2 байонет, БГО)
1
7
4573600576
Фонарь габаритный ФГ 00Л-01 (разъем
АМР 282080-1левый)
1
8
4573600577
Фонарь габаритный ФГ 00П-01 (разъем
АМР 282080-1правый)
1
9
4573317707
Фонарь освещения номерного знака ОНЗ
00-003
2

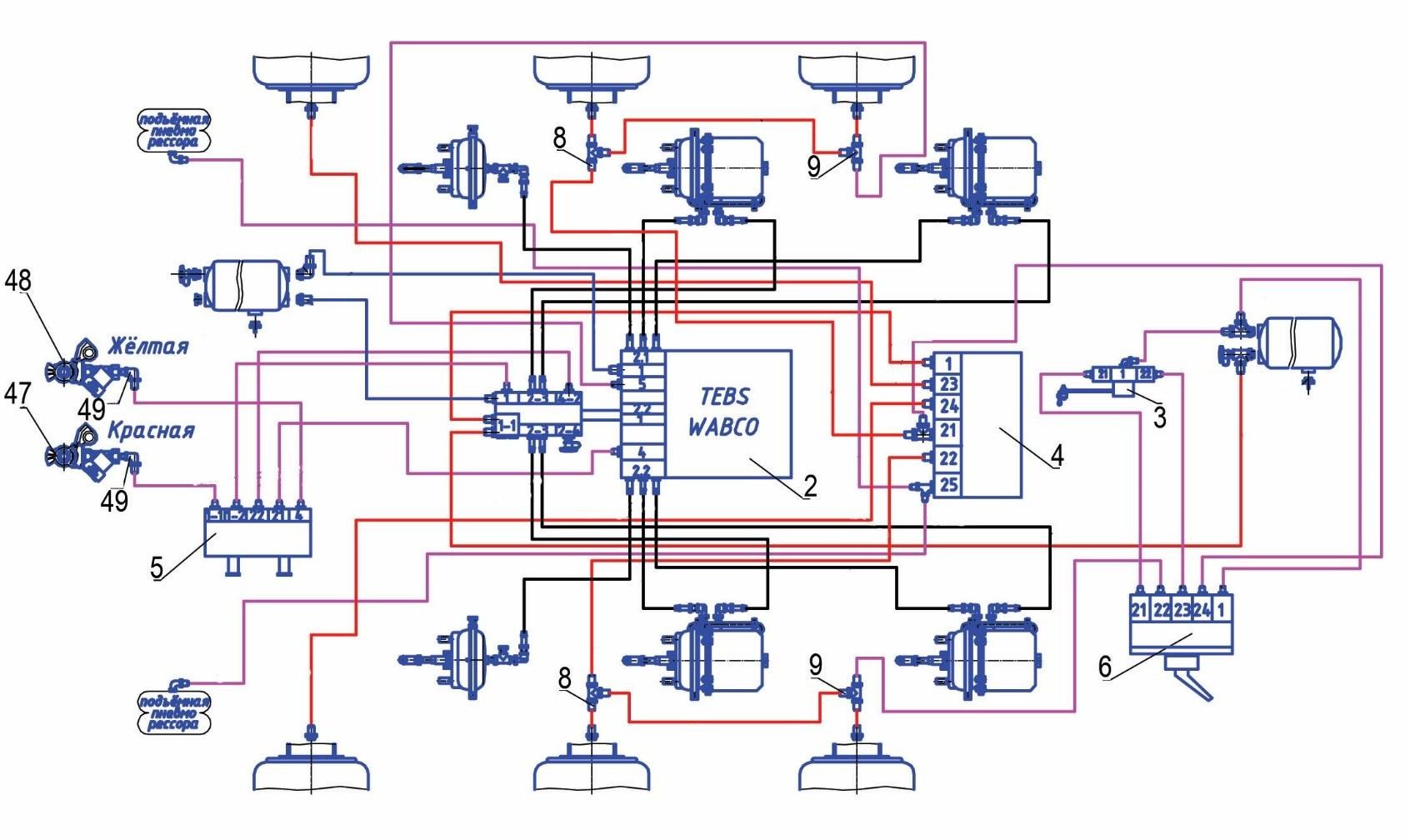

ПНЕВМАТИКА
1
1284000173
Блок EBS 2S/2M 480 102 063 0, WABCO
(вх. в к-т н/н 1284000173К)
1
2
1284000392
Кран уровня пола 464 006 102 0 с
фитингами, фирмы WABCO
1
3
1284000272
Клапан управления подъемной осью 463
084 100 0, WABCO
1
4
4591191117
Кран растормаживания прицепа 971 002
900 0, WABCO
1
5
1284000191
Кран управления пневмоподвеской 463
032 220 0 с фитингами, WABCO
1
6
1284002256
Фитинг тройник под трубку 12 9540
CAMOZZI
2
7
2332900001
Тройник 9540 12-12-8 CAMOZZI
2
8
1284000108
Головка с фильтром красная, 952 201 002
0, WABCO
1
9
1284000107
Головка с фильтром желтая, 952 201 001
0, WABCO
1
10
1284001261
Фитинг-угольник (90 град.) М16х1,5 ,
трубка ф8х1(D6502 8-М16х1,5), фирмы CAMOZZI
2
