ПРИЦЕП - МОДЕЛИ 8980

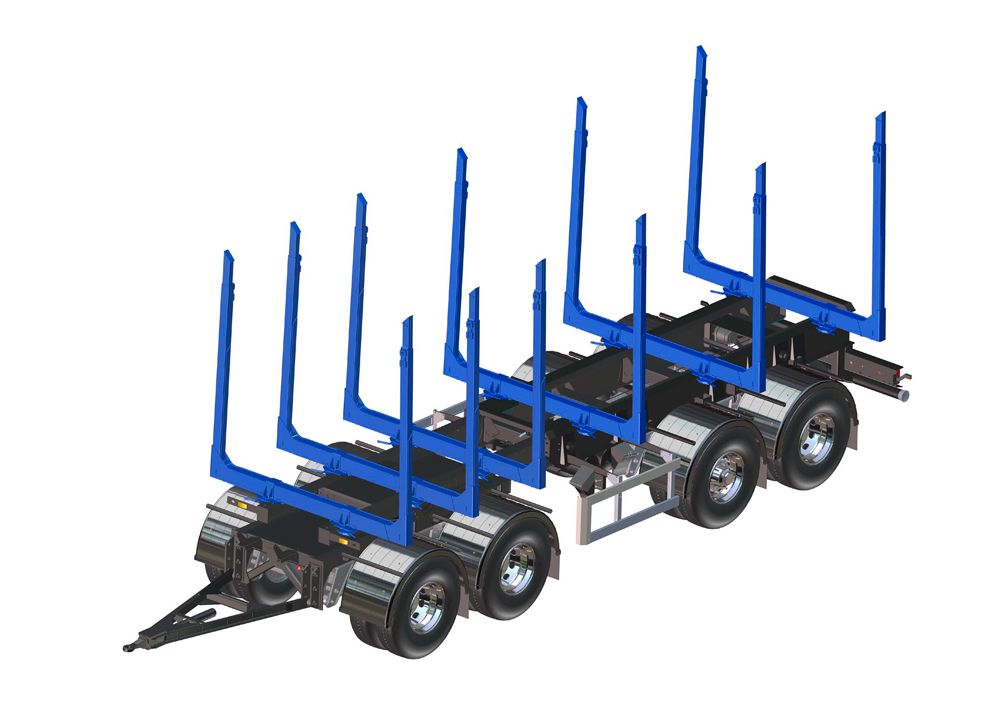

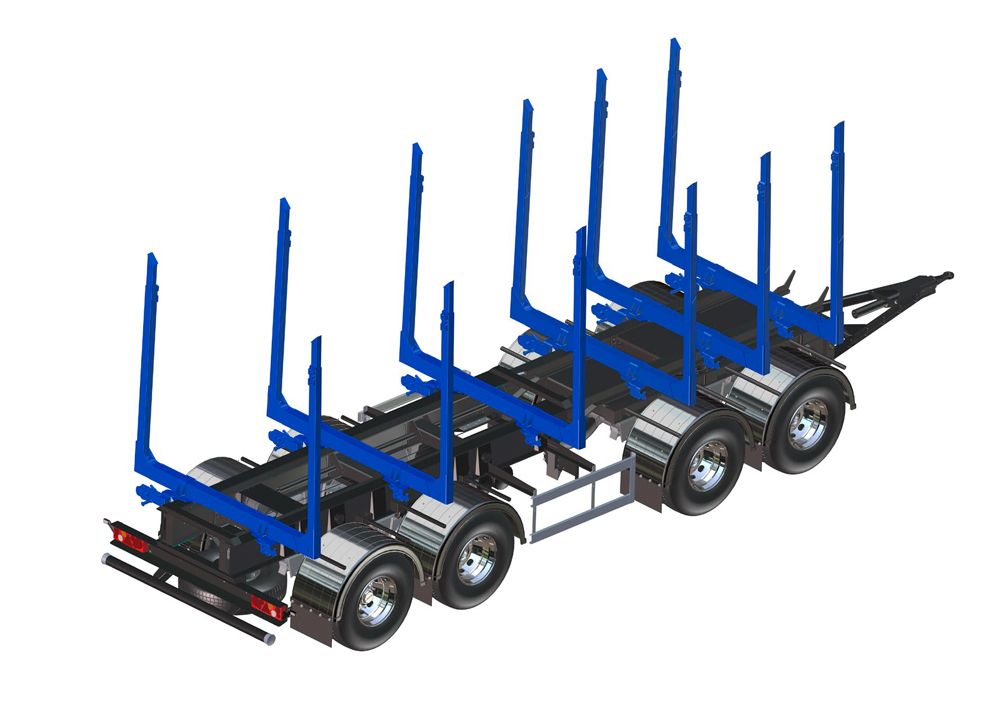

ОБЩИЙ ВИД

ОБЩИЙ ВИД 2

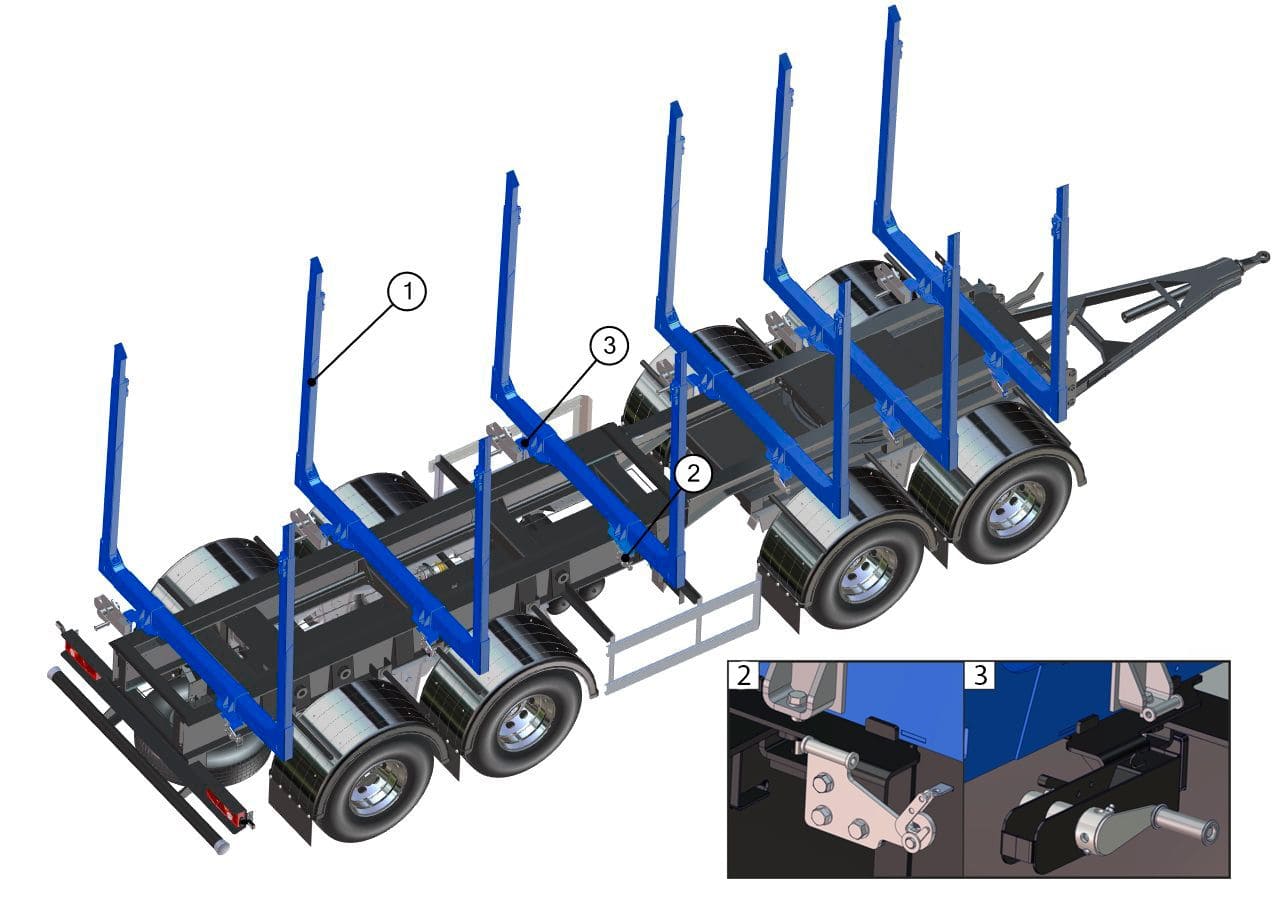

ЗАГРУЗОЧНОЕ ПРОСТРАНСТВО

1
9445-4000220
Коник в сборе
6
Добавить2
9444-4000080
Фиксатор ремня
6
Добавить3
9444-4000060
Лебедка в сборе
6

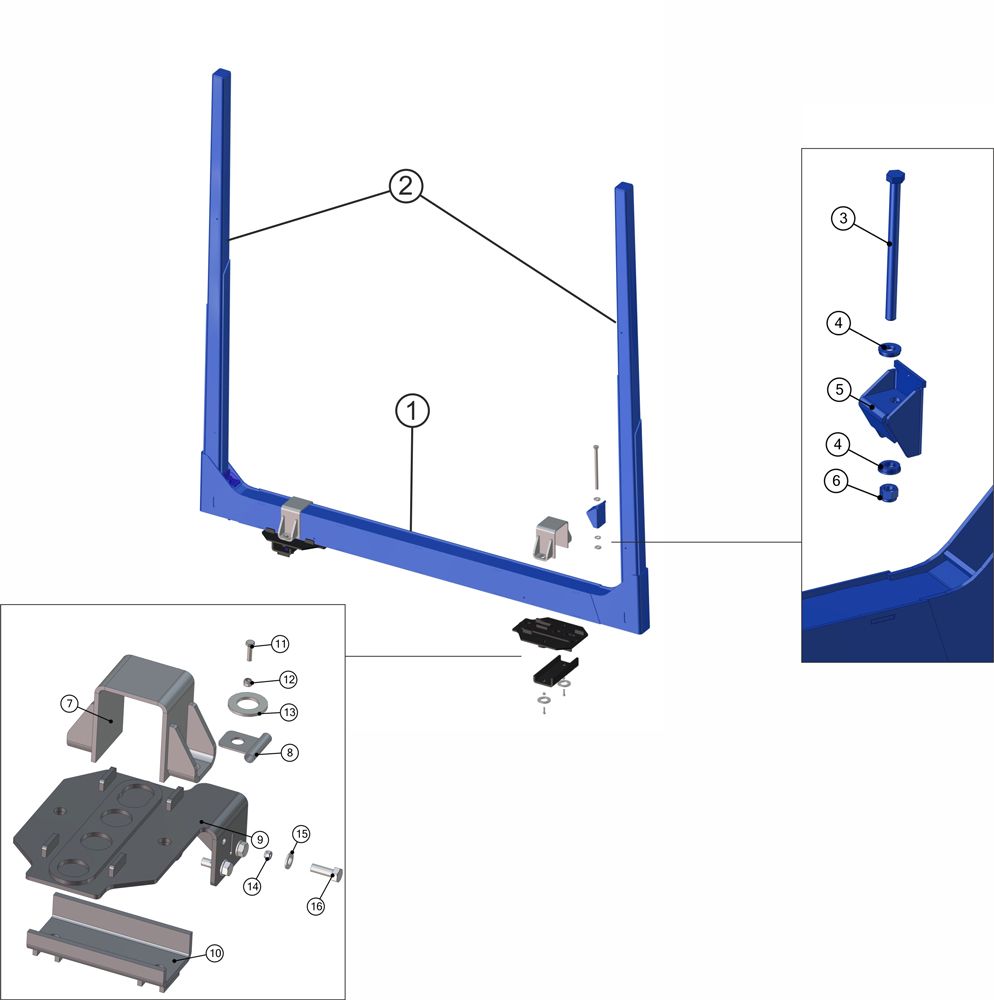

ДобавитьКОНИК В СБОРЕ

1
9443-4000220-10
Балка
1
Добавить2
9444-4000220-20
Стойка
2
Добавить3
9443-4000238
Болт М16х230
2
Добавить4
1286020117
Пружина тарельчатая 16,3 T1,7 ГОСТ3057-90(DIN2093)
8
Добавить5
9445-4000240
Клин
2
Добавить6
1283000116
Гайка М16 самостопорящаяся кл. прочн.8 с покр. DIN 985 (ГОСТ Р 50273-92)
2
Добавить7
1286010016
Шайба 16 ГОСТ11371-78 с покрытием
2
Добавить8
1286020118
Шайба высокопрочная М16 ГОСТ Р 52646-2006
4
Добавить9
9443-4000261
Швеллер
1
Добавить10
9443-4000262
Швеллер
2
Добавить11
9444-4000090
Держатель троса
1
Добавить12
9444-4000270
Опора
1
Добавить13
9444-4000270-01
Опора
1
Добавить14
9443-4000260
Кронштейн
2
Добавить15
1282000611
Болт М20-6gх120.109.016 ГОСТ 7805-70
4
Добавить16
1282000622
Гайка М20 кл.п.8, самоконтрящаяся с покр. DIN 985 (ГОСТ Р 50273-92)
4
Добавить17
1286010020
Шайба 20 ГОСТ11371-78 с покрытием
4
Добавить18
1283000114
Гайка М14 самостопорящаяся с покрытием
6
Добавить19
1286010014
Шайба 14 ГОСТ11371-78 с покрытием
6
Добавить20
1282001440
Болт М14х40, класс прочности 10.9 с покрытием
6

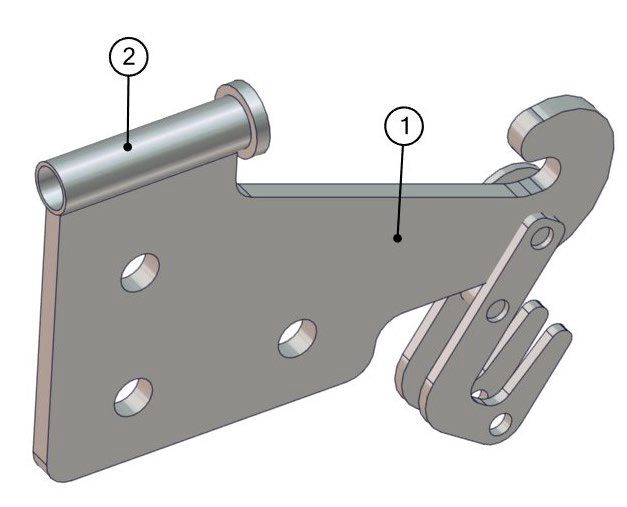

ДобавитьФИКСАТОР РЕМНЯ

1
*
9444-4000080 Фиксатор ремня
Добавить2
9444-4000081
Крючок
1
Добавить3
9444-4000092
Труба
1

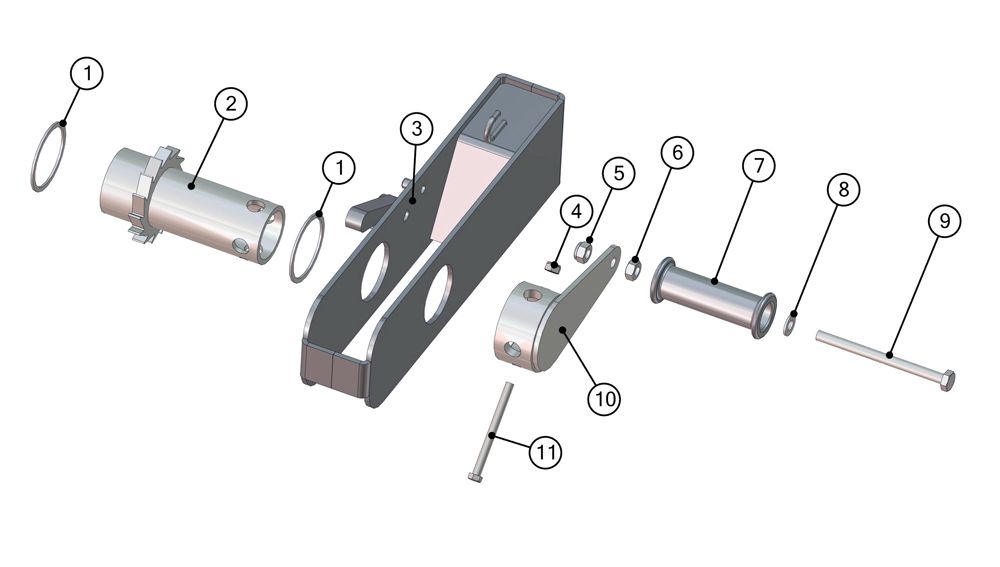

ДобавитьЛЕБЁДКА В СБОРЕ

1
9444-4000036
Шайба
2
Добавить2
9444-4000040
Привод
1
Добавить3
9444-4000060-10
Кронштейн лебедки
1
Добавить4
1280362908
Гайка М8 самостопорящ. кл.пр. 8 с покр. DIN 985 (ГОСТ Р 50273-92)
1
Добавить5
1283000110
Гайка М10 класс прочности 8 самостопорящаяся с покр. DIN 985 (ГОСТ Р 50273-92)
1
Добавить6
1283000010
Гайка М10 класс прочности 8.8, ГОСТ 5915-70 с покрытием
1
Добавить7
4573360083
Ручка лебёдки сортиментовоза 9444-4000029
1
Добавить8
1286010010
Шайба 10 ГОСТ11371-78 с покрытием
1
Добавить9
1282000130
Болт М10-6gх130.88.016 ГОСТ 7805-70
1
Добавить10
9444-4000030
Кронштейн
1
Добавить11
1282000822
Болт М8-6gх90.88.016 7805-70
1
Добавить12
3491520114
Ремень стяжной с треугольным звеном L=11м (9444-4000120)
1

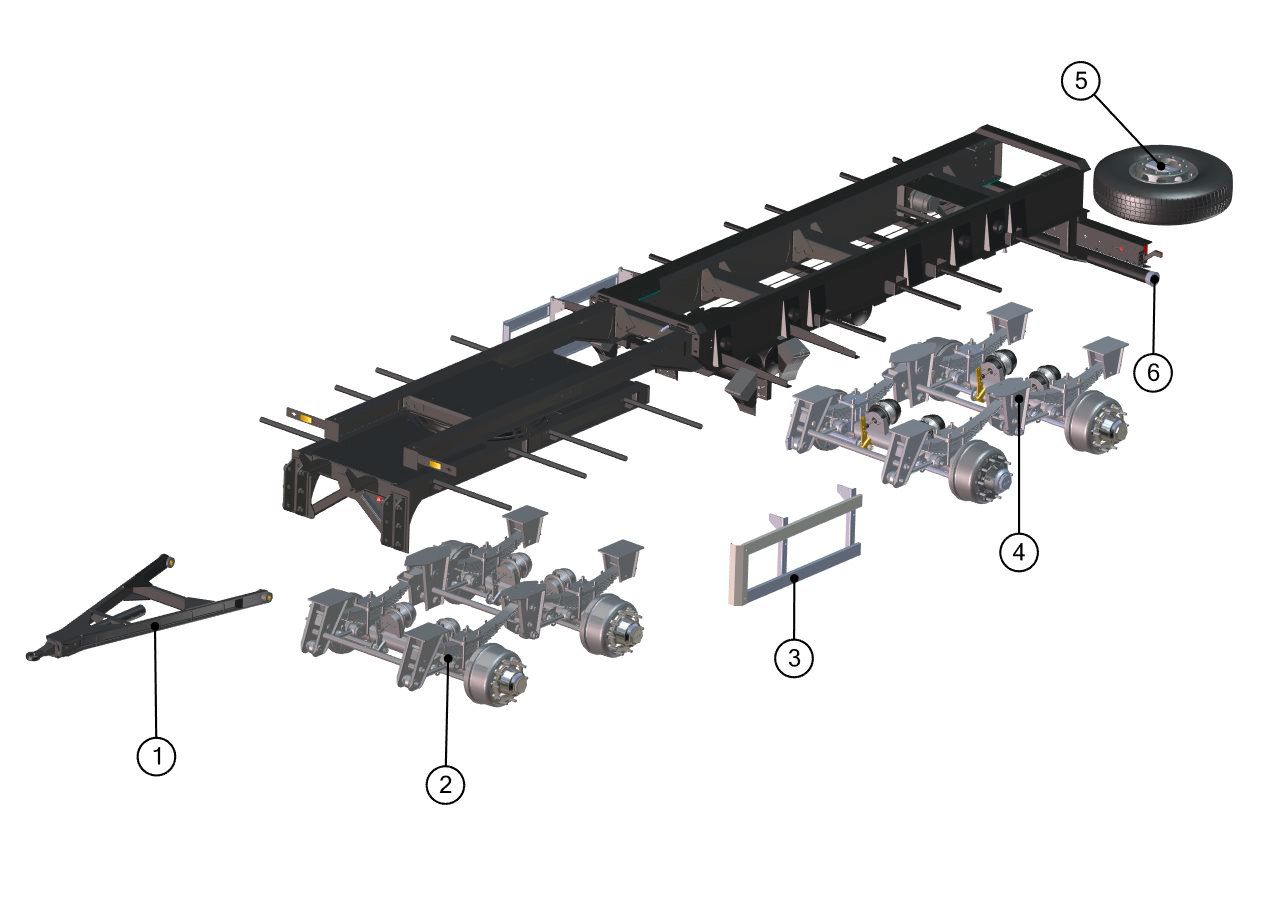

ДобавитьШАССИ ПОЛУПРИЦЕПА

1
8980-2701000
Дышло в сборе
1
Добавить2
8980-2910012
Передняя часть с подвеской
1
Добавить3
8980-2820000
Боковые защитные устройства в сборе
2
Добавить4
8980-2910022
Задняя часть с подвеской
1
Добавить5
8980-3105500
Установка запасного колеса
1
Добавить6
9746-2820010
Установка заглушек на заднюю противооткатную трубу
1
ДобавитьДЫШЛО

1
8980-2700100
Дышло
1
Добавить2
1243005409
Пружина
2
Добавить3
1286010010
Шайба 10 ГОСТ11371-78 с покрытием
4
Добавить4
85795-2701016
Винт
2
Добавить5
85795-2700112
Втулка бронзовая
2
Добавить6
1003570207
Масленка 2.2.90 Ц6хр ГОСТ 19853-74
2
Добавить7
1283000110
Гайка М10 класс прочности 8 самостопорящаяся с покр. DIN 985 (ГОСТ Р 50273-92)
4
Добавить8
2220001200
Тарлеп оцинкованный кольцо-кольцо М10
2

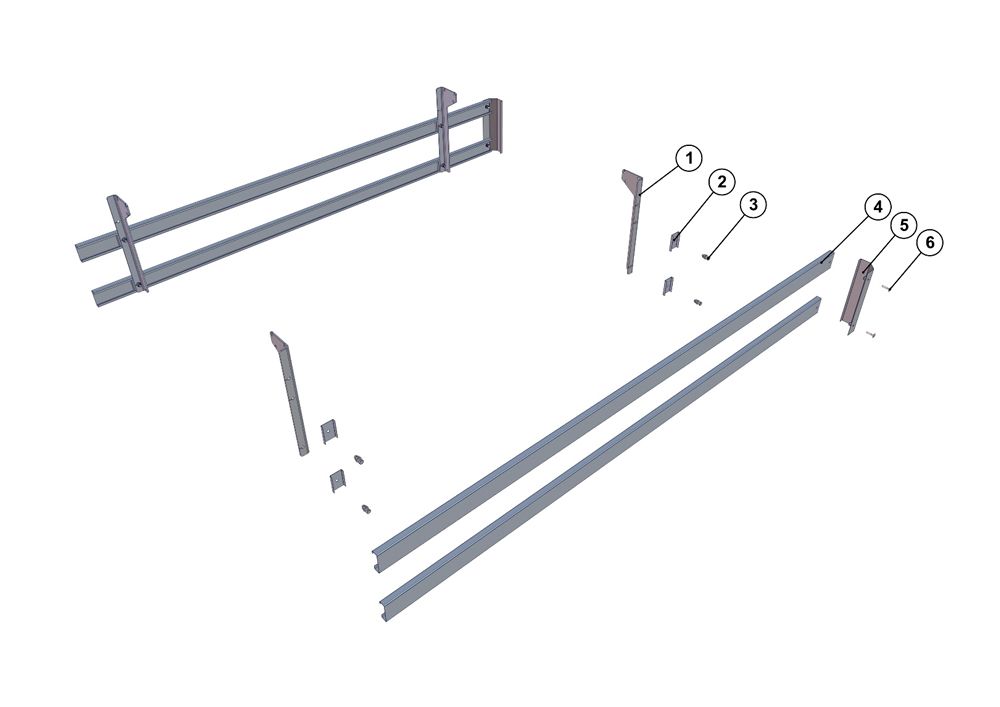

ДобавитьБОКОВЫЕ ЗАЩИТНЫЕ УСТРОЙСТВА

1
97461-2820103
Уголок
4
Добавить2
9746-2820040
Прижим
8
Добавить3
1283000112
Гайка М12 самостопорящаяся с покр. DIN 985 (ГОСТ Р 50273-92)
8
Добавить4
1286010012
Шайба 12 ГОСТ11371-78 с покрытием
8
Добавить5
9746-2820153-04
Балка продольная
4
Добавить6
9746-2820005
Законцовка
2
Добавить7
1282001040
Болт М10-6gх40.109.016ГОСТ 7805-70
8

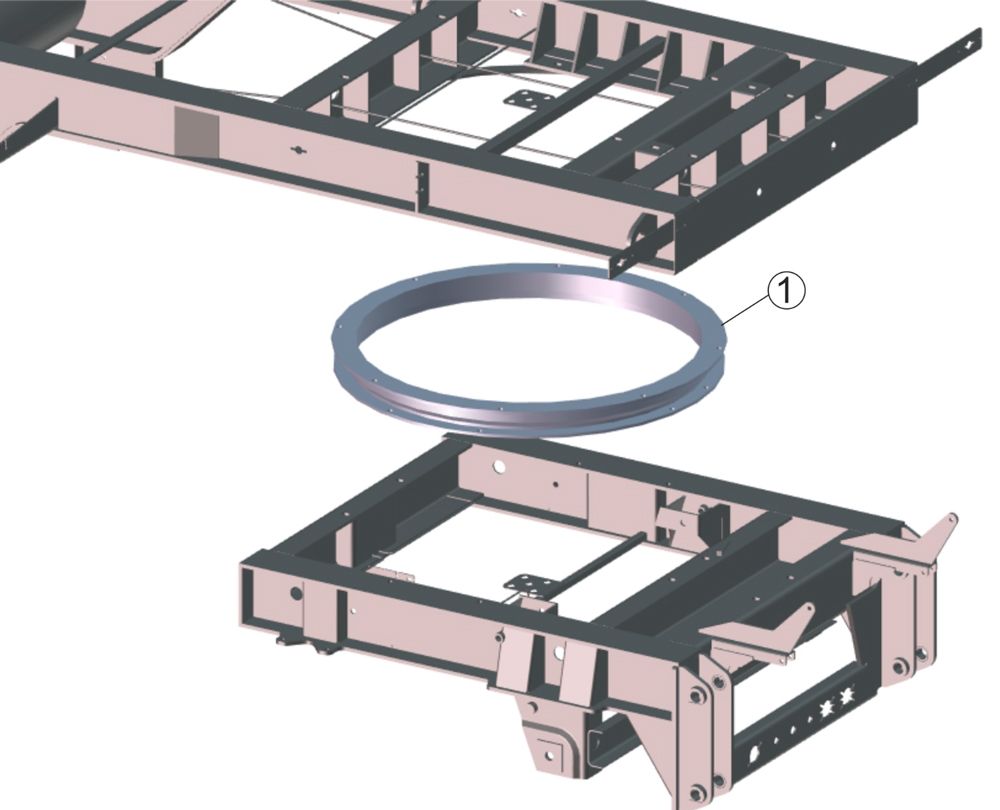

ДобавитьПОВОРОТНЫЙ КРУГ

1
1003570181
Круг поворотный KDL 900 6 W, JOST
1

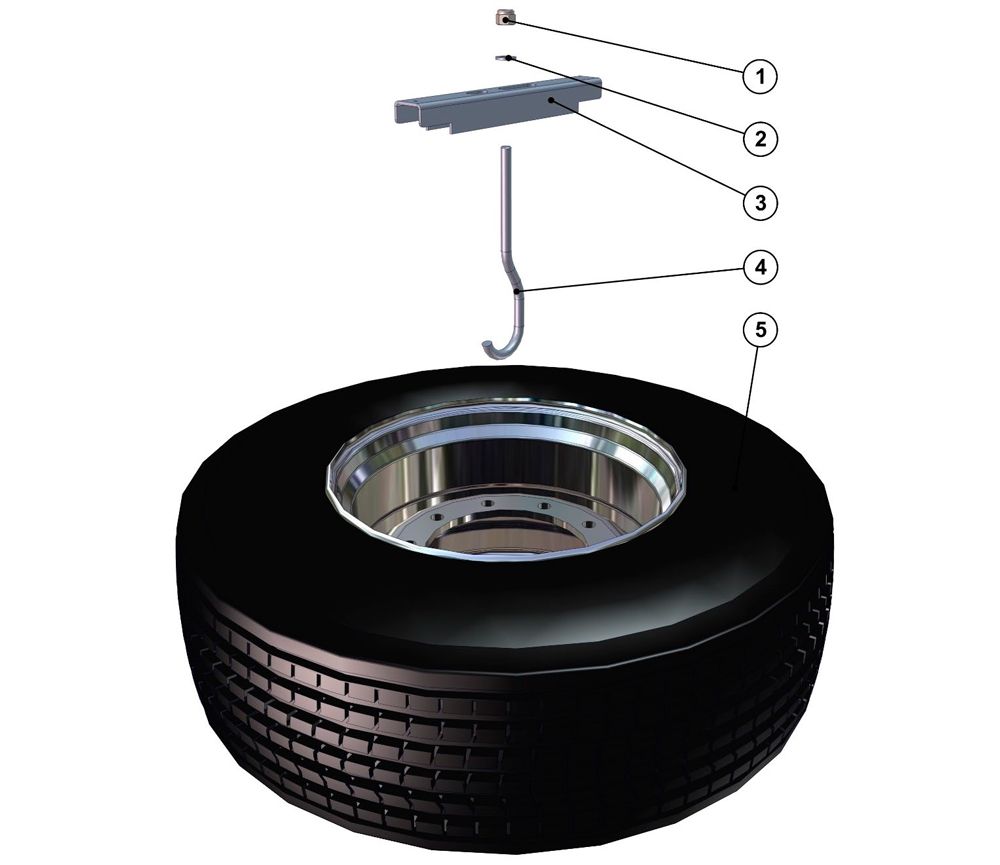

ДобавитьЗАПАСНОЕ КОЛЕСО

1
1283000116
Гайка М16 самостопорящаяся кл. прочн.8 с покр. DIN 985 (ГОСТ Р 50273-92)
1
Добавить2
1286010016
Шайба 16 ГОСТ11371-78 с покрытием
1
Добавить3
9746-3105524
Швеллер
1
Добавить4
9746-3105503
Крюк
1
Добавить5
2521016416
Колесо дисковое 8,25х22,5 с вылетом 165мм
1

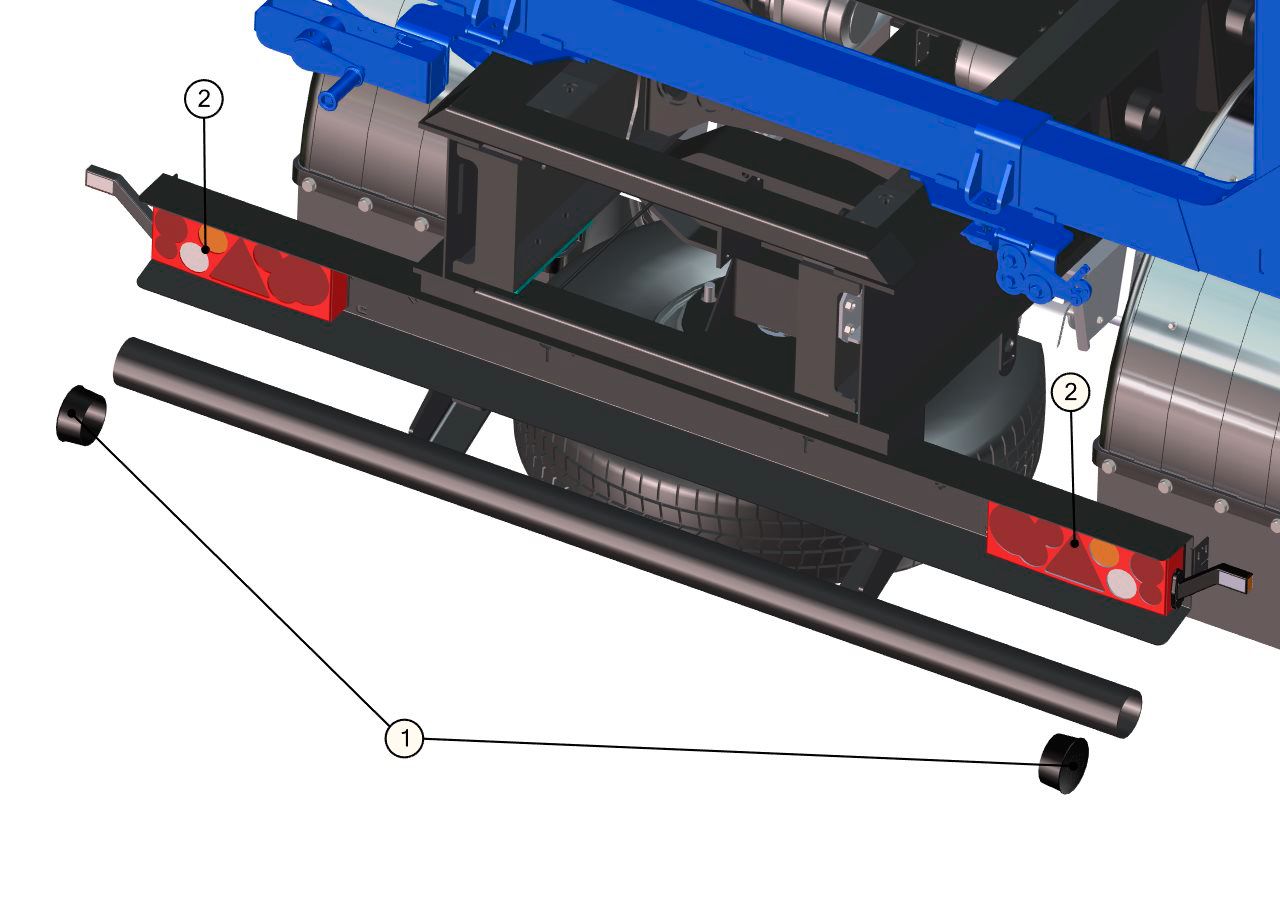

ДобавитьУСТАНОВКА ЗАГЛУШЕК И ФОНАРЕЙ

1
4591254376
Заглушка 9746-2804002
2
Добавить2
4573600578
Фонарь задний ФЗ 05.24Л-03 (разъем 1718230-2 байонет, БГО)
1
Добавить3
4573600579
Фонарь задний ФЗ 05.24П03 (разъем 1718230-2 байонет, БГО)
1

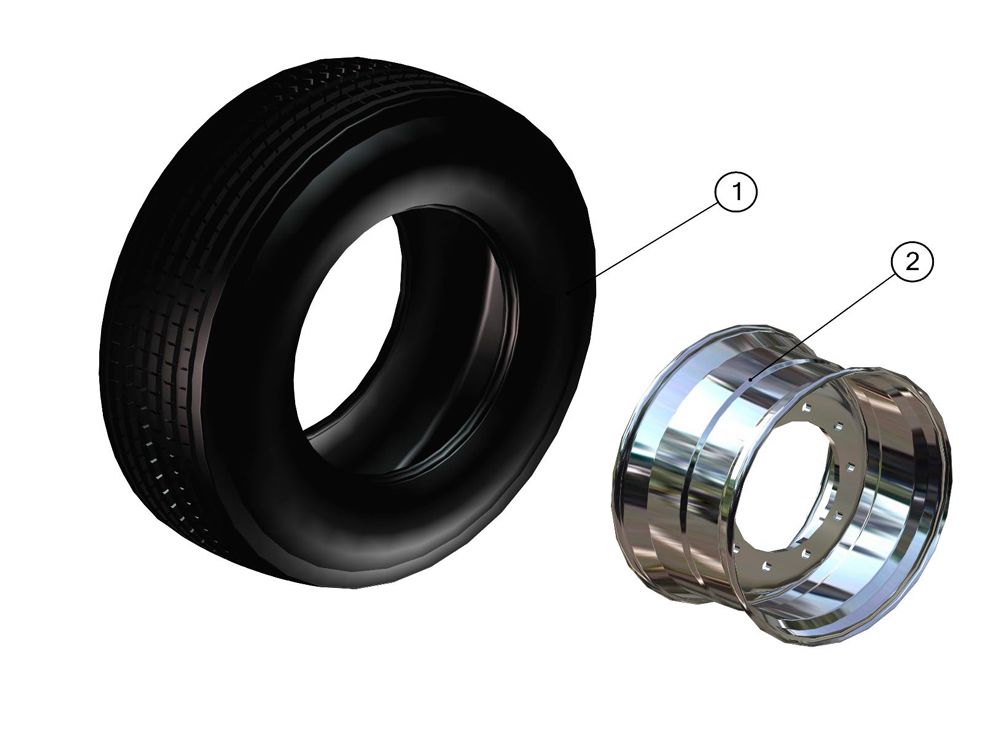

ДобавитьКОЛЁСА

1
2521019580
Шина 295/80 R 22,5 дорожная NF201
1
Добавить2
2521016416
Колесо дисковое 8,25х22,5 с вылетом 165мм
1

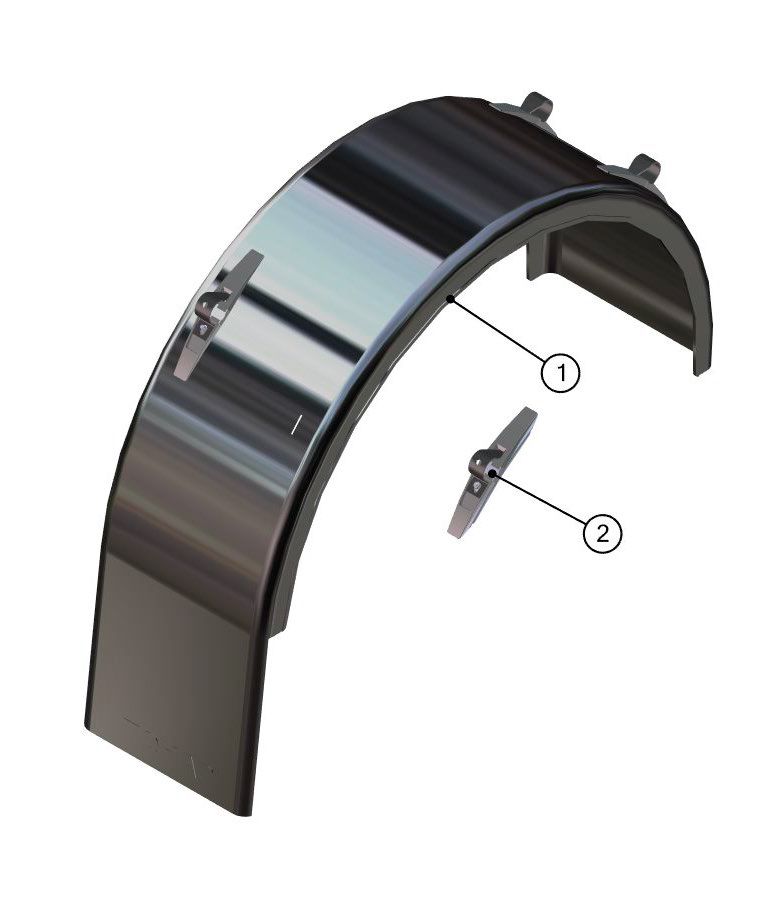

ДобавитьКРЫЛО В СБОРЕ

1
3751305048
Крыло грузовое К-630 рифленое Luxe
1
Добавить2
3751305000
Крепление крыла универсальное 42
4
Добавить3
3751305050
Брызговик 580х320/580х320
1
Добавить4
1282001820
Болт мебельный М8х20 с увелич. головкой и квадр. подголовником с покрытием
8
Добавить5
1280362908
Гайка М8 самостопорящ. кл.пр. 8 с покр. DIN 985 (ГОСТ Р 50273-92)
13
Добавить6
1286020108
Шайба 8 увеличенная DIN9021, ГОСТ 6958-78 с покрытием
13
Добавить7
1286010008
Шайба 8 ГОСТ11371-78 с покрытием
5
Добавить8
1282000830
Болт М8-6gх30.88.016 ГОСТ 7805-70
5
Добавить9
64281-8404012
Уголок крепления заднего брызговика
1
ДобавитьШАССИ ПРИЦЕПА

1
8980-2910012
Передняя часть с подвеской
1
Добавить2
8980-2910022
Задняя часть с подвеской
1

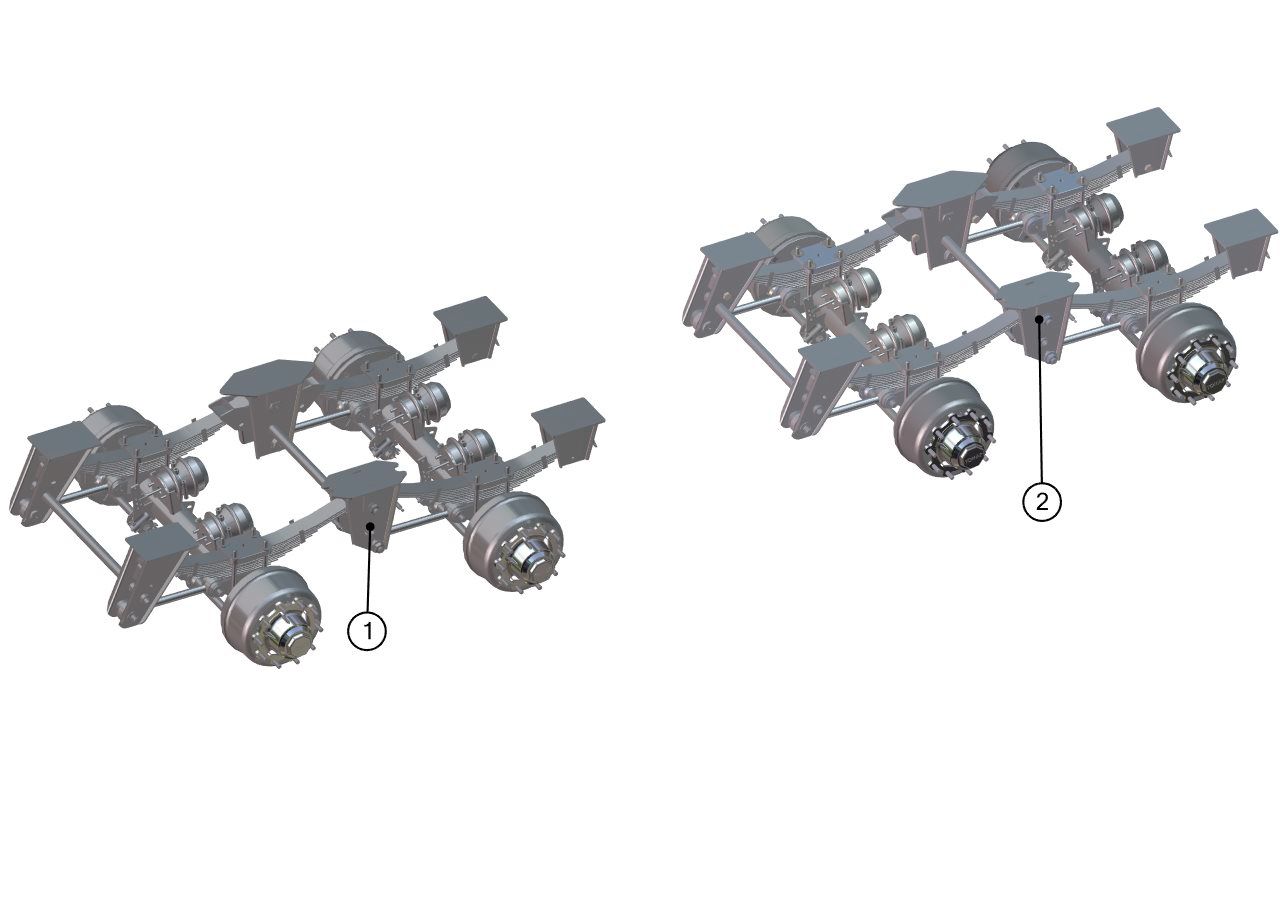

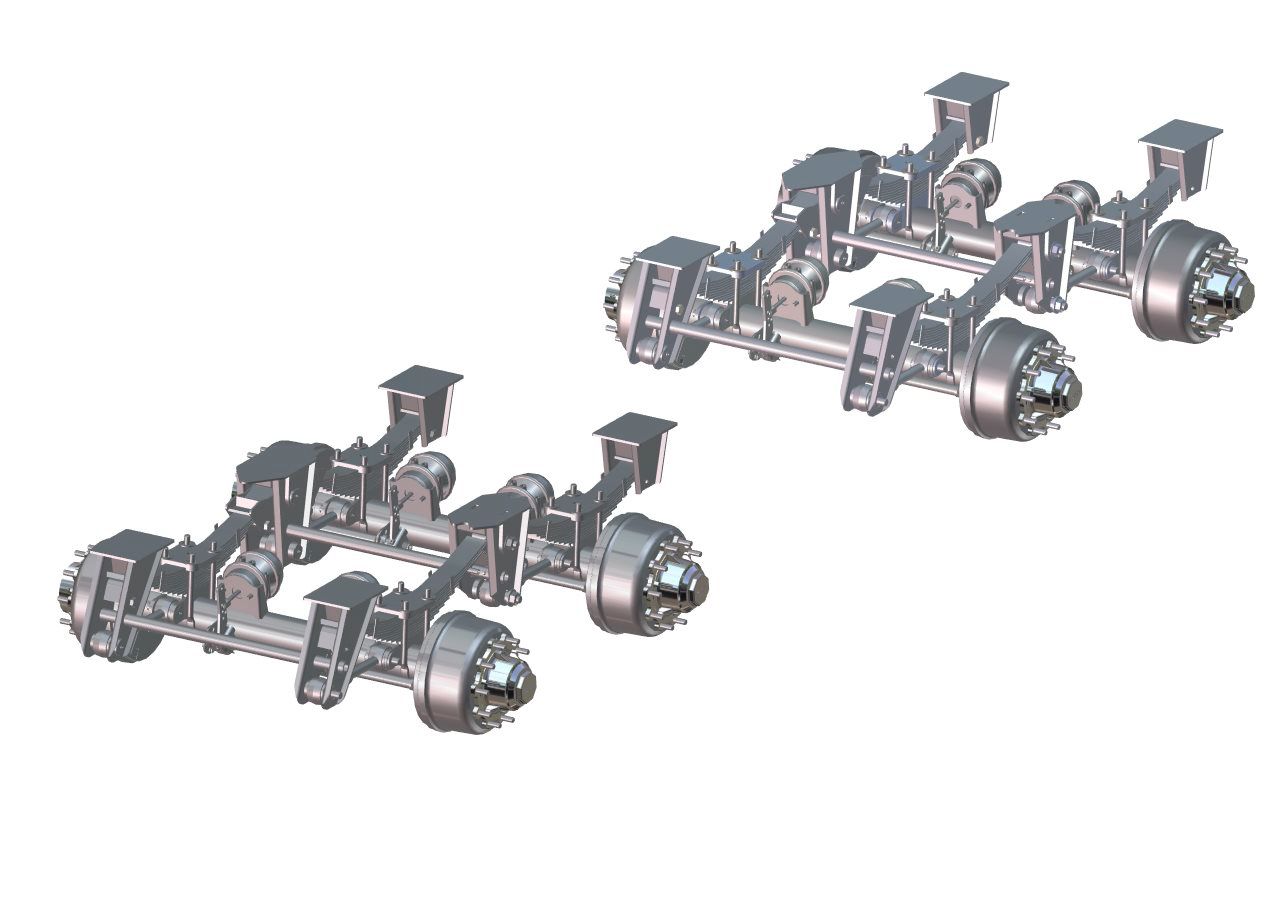

ДобавитьПОДВЕСКА ОБЩИЙ ВИД

ПОДВЕСКА В СБОРЕ
1
1342-2410016-01
Ось с тормозами передняя 13 тонн
1
Добавить2
1342-2410016-11
Ось с тормозами средняя 13 тонн
1
Добавить3
1342-2912160-40
Кронштейны рессор с трубой
1
Добавить4
1342-2912470-30
Кронштейн балансира
1
Добавить5
1342-2912470-31
Кронштейн балансира
1
Добавить6
1342-2912440-30
Кронштейн рессоры задний
2
Добавить7
9133-2912162-10
Болт крепления балансира
2
Добавить8
1342-2912460
Балансир
2
Добавить9
2247120054
Штанга реактивная регулируемая 480 мм 642-2919010-03 РОСТАР
2
Добавить10
2247120055
Штанга реактивная нерегулируемая 480 мм 643-2919010-03 РОСТАР
2

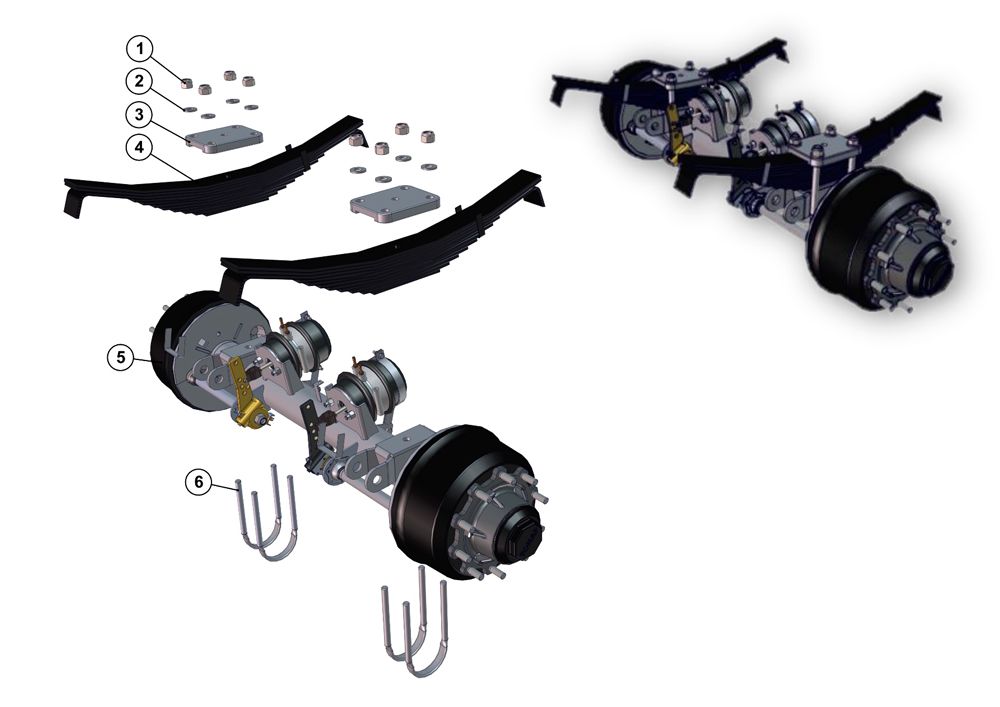

ДобавитьОСЬ С МНОГОЛИСТОВЫМИ РЕССОРАМИ

1
1283001324
Гайка М24х3, самоконтрящаяся кл.пр.10
1
Добавить2
1283000129
Шайба 24.03.019, ГОСТ 11371-78
1
Добавить3
95235-2912426
Накладка рессоры
2
Добавить4
2247120046
Рессора МАЗ 97581-2912012
2
Добавить5
1342-2410016-01
Ось с тормозами передняя 13 тонн
1
Добавить6
1342-2410016-11
Ось с тормозами средняя 13 тонн
1
Добавить7
95235-2912408
Стремянка рессоры
4

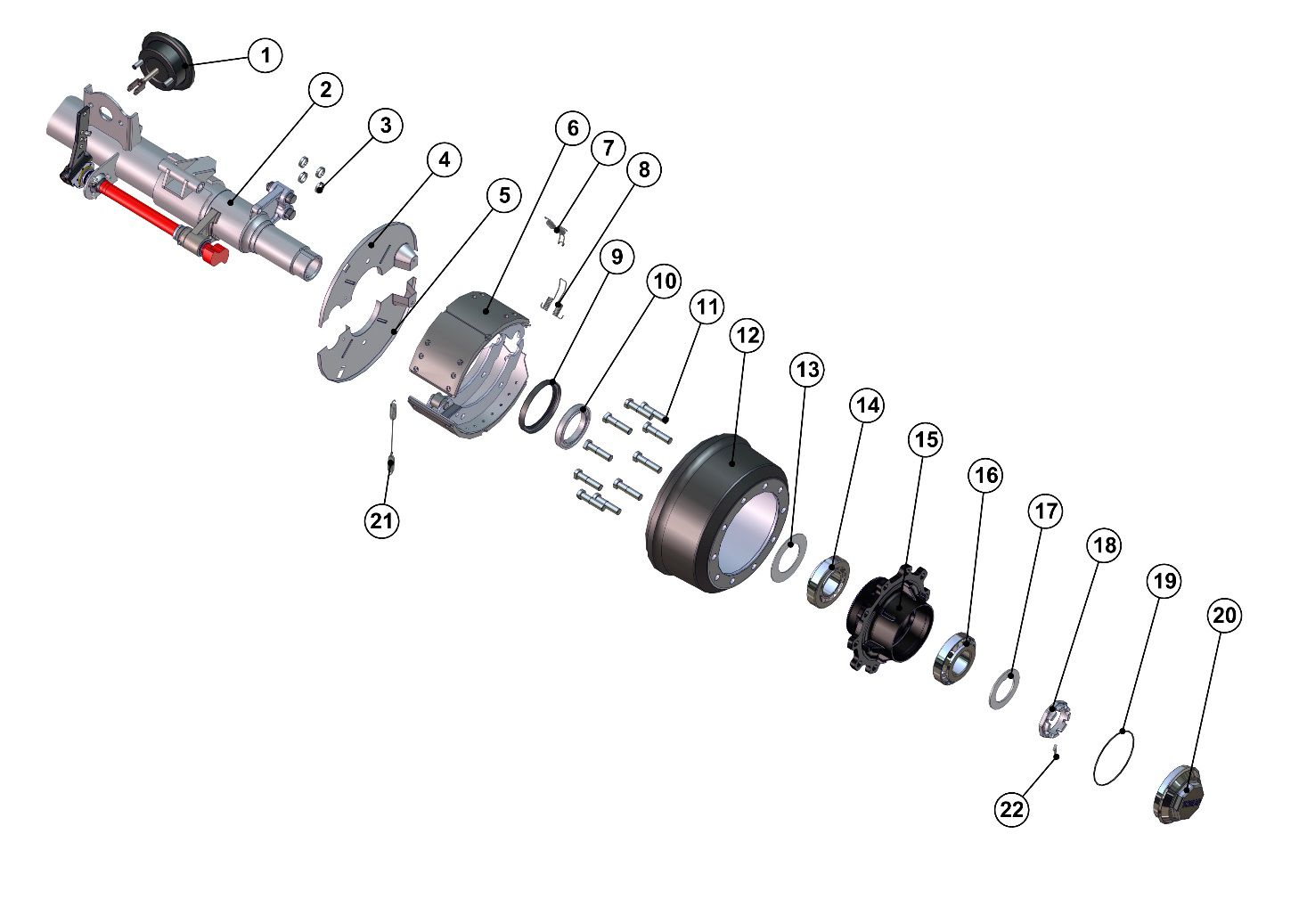

ДобавитьОСЬ С БАРАБАННЫМ ТОРМОЗОМ

1
5512300091
Камера тормозная Т30/30 черная М16х1,5 длина штока 170мм
2
Добавить2
1342-2410050-10
Балка оси
1
Добавить3
2200080066
Вкладыш 03.188.02.02.0
8
Добавить4
2521015253
Щит грязезащитный 9042-3502153-20 (ф146мм)
2
Добавить5
2521015252
Щит грязезащитный 9042-3502152-20 (ф146мм)
2
Добавить6
2200080061
Колодка с накладками 180х420
4
Добавить7
1284000145
Пружина стяжная колодок, 03.397.33.06.0
2
Добавить8
1284000146
Пружина стяжная колодок, 03.397.33.07.0
2
Добавить9
4591257524
Манжета армированная 2.2-150х180-1 (h=15) ГОСТ8752-79
1
Добавить10
4542054330
Кольцо упорное 9042-3104095
2
Добавить11
9042-3104050-20
Болт под двухскатную ошиновку
20
Добавить12
5301310403
Барабан тормозной (9746-3502070-30)
1
Добавить13
9042-3104027
Шайба защитная
2
Добавить14
4591257521
Подшипник ролик.7520А ГОСТ 520-89
2
Добавить15
5301310268
Ступица 9042-3104015-50
1
Добавить16
4591257521
Подшипник ролик.7520А ГОСТ 520-89
2
Добавить17
9042-3104077
Шайба упорная
2
Добавить18
4600000117
Гайка корончатая 9042-3104076-10
2
Добавить19
4591254318
Кольцо уплотнительное 160-170-46 ГОСТ 9833-73 (18829-73)
2
Добавить20
4600002427
Крышка ступицы 9042-3104092-10
2
Добавить21
1284000144
Пружина колодок, 05.397.58.03
2
Добавить22
1287000850
Шплинт 8х50 ГОСТ 397-79
2

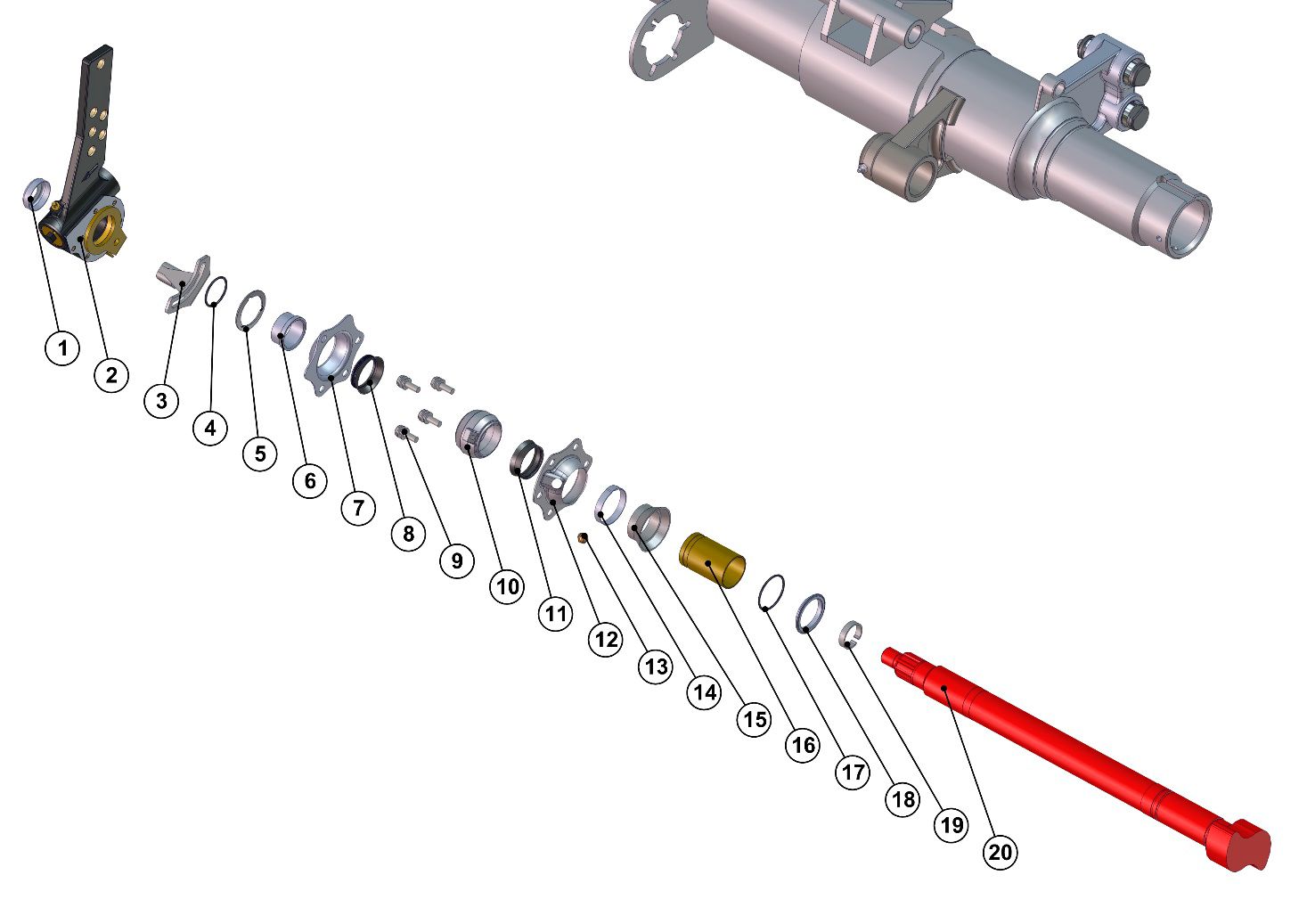

ДобавитьОСЬ С БАРАБАННЫМ ТОРМОЗОМ

1
1284000325
Чашка 03.320.11.16.1
2
Добавить2
1284000325
Рычаг регулировочный
2
Добавить3
1284000325
Кронштейн регулятора зазора
2
Добавить4
S0980106091
Кольцо уплотнительное
2
Добавить5
S0980106091
Шайба защитная
2
Добавить6
S0980106091
Втулка
2
Добавить7
S0980106091
Крышка
2
Добавить8
S0980106091
Чехол
2
Добавить9
S0980106091
Болт М8
8
Добавить10
S0980106091
Шайба 8
8
Добавить11
S0980106091
Гайка М8 самоконтрящаяся
8
Добавить12
S0980106091
Подшипник
2
Добавить13
S0980106091
Чехол
2
Добавить14
S0980106091
Крышка
2
Добавить15
S0980106091
Маслёнка
4
Добавить16
S0980106091
Хомут ф49х9
2
Добавить17
S0980106091
Чехол
2
Добавить18
2200080055
Втулка
2
Добавить19
S0980106091
Кольцо уплотнительное
2
Добавить20
S0980106091
Кольцо уплотнительное 40х2,5
2
Добавить21
2200080072
Кольцо стопорное
2
Добавить22
2200080062\1284000249
Кулак разжимной L=603мм, левый\ Кулак разжимной L=603мм, правый
2
ДобавитьСВЕТОТЕХНИКА
1
4573640572
Фонарь передний габаритный ГФ1-15КВ бесцветный с кабелем 1200мм
2
Добавить2
4573640570
Фонарь габаритный А3731.001-18 автожелтый (с кабелем 450мм)
4
Добавить3
4573600578
Фонарь задний ФЗ 05.24Л-03 (разъем 1718230-2 байонет, БГО)
1
Добавить4
4573600579
Фонарь задний ФЗ 05.24П03 (разъем 1718230-2 байонет, БГО)
1
Добавить5
4573600576
Фонарь габаритный ФГ 00Л-01 (разъем АМР 282080-1левый)
1
Добавить6
4573600577
Фонарь габаритный ФГ 00П-01 (разъем АМР 282080-1правый)
1
Добавить7
4573317707
Фонарь освещения номерного знака ОНЗ 00-003
2

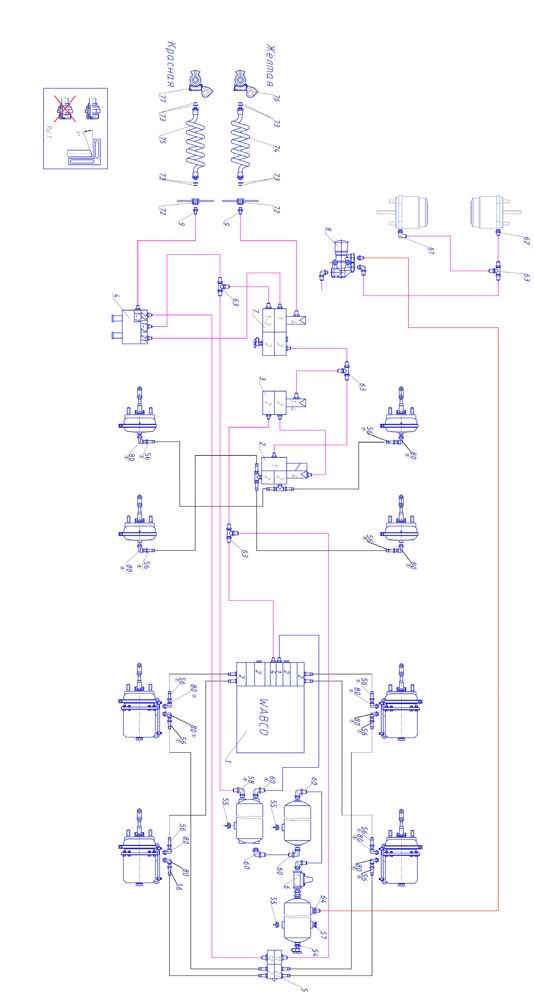

ДобавитьПНЕВМАТИКА

1
2247210014
Пневмошланг спиральный красный 4527110060
1
Добавить2
1284000107
Головка с фильтром желтая, 952 201 001 0, WABCO
1
Добавить3
5534100000
Кабель канал гибкий 332.50.100.0 IGUS
2.2 м
Добавить4
1284000096
Фитинг угловой D2022 M16x1,5-M16x1,5, CAMOZZI
12
Добавить5
4591191110
Кабель диагностики 3м+кабель модулятора 12м 449 616 157 0
1
Добавить6
*
прочее СЕРИЙНАЯ
Добавить7
4598700019
Хомут червячный "TORK" 32-50
2
Добавить8
*
рама Покупные изделия СЕРИЙНАЯ
Добавить9
5534100001
Элемент присоединительный 338.50.12 IGUS
1
Добавить10
*
РТИ, пластик СЕРИЙНАЯ
Добавить11
1040003905
Лента ЛСТ20
15 м
Добавить12
*
Товар
Добавить13
1284001183
Фитинг тройник 9540 8, CAMOZZI
4
Добавить14
*
электрика СЕРИЙНАЯ
Добавить15
3428360310
Кабель датчика АБС 449 712 120 0 (L=12m)
2
Добавить16
3426000016
Кабель питания АБС 14м 449 125 140 0
1
Добавить17
*
автомобили СЕРИЙНАЯ
Добавить18
1284000160
Клапан слива конденсата М22х1,5 №2VSM2215, SIRIT
3
Добавить19
*
клей, химия СЕРИЙНАЯ
Добавить20
0254720001
Смазка силиконовая
20 г
Добавить21
2385130101
Клей Cosmofen CA12
4,5 г
Добавить22
*
метизы СЕРИЙНАЯ
Добавить23
1280362908
Гайка М8 самостопорящ. с покрытием
32
Добавить24
1286010008
Шайба 8 ГОСТ11371-78 с покрытием
32
Добавить25
1282000830
Болт M8-6gx30.88.016 ГОСТ 7805-70
20
Добавить26
1282001045
Болт M10-6gx45.88.016 ГОСТ 7805-70
2
Добавить27
1286010010
Шайба 10 ГОСТ11371-78 с покрытием
2
Добавить28
1283000110
Гайка M10 самостопорящаяся с покрытием
2
Добавить29
1282000855
Болт M8-6gx55.88.016 ГОСТ 7805-70
4
Добавить30
*
пневматика СЕРИЙНАЯ
Добавить31
3426000019
Кабель удлинитель датчика 3,7м АБС (449 712 040 0), WABCO
2
Добавить32
1284000152
Клапан контр. вывода М22х1,5 №27902215, SIRIT (463 703 115 0 WABCO)
1
Добавить33
1284001117
Фитинг (елочка) М16х1,5 (DS2601 11-M16x1,5-S), формы CAMOZZI
12
Добавить34
1284000167
Пробка М22х1,5 №26952212, SIRIT
1
Добавить35
2332910405
Фитинг-угольник 90град. М22х1,5 трубка ф8х1 28100806022153, SIRIT
1
Добавить36
1284001168
Фитинг-угольник (90 град.) М22х1,5 трубка ф15х1,5 (D6502 15-M225x1,5-S), фирмы CAMOZZI
4
Добавить37
1284001261
Фитинг-угольник M16x1,5 , трубка ф8х1 (D6502 8-M16x1,5-S), фирмы CAMOZZI
1
Добавить38
1284001165
Фитинг-угольник M16x1,5 , трубка ф8х1 (DS6510 8-m16x1,5-S), фирмы CAMOZZI
1
Добавить39
1284001157
Фитинг прямой М22х1,5 трубка ф12х1,5 (DS6510 12 M22x1,5-S), фирмы CAMOZZI
1
Добавить40
4598700098
Хомут ABA 15-24 C7/W1, ширина ленты 9мм
24
Добавить41
2247210008
Трубка полиамид ф8х1 метров
35 м
Добавить42
2247210012
Трубка полиамид ф12х1,5 метров
10 м
Добавить43
2247210011
Трубка полиамид ф15х1,5 метров
5 м
Добавить44
1284000120
Шланг 828 876 411 6, WABCO
20 м
Добавить45
2332911103
Переходник D2502 M22x1,5 - M22x1,5-S фирмы Camozzi
2
Добавить46
4542054332
Кольцо упорное с уплотнителем под М16 ANE1615LAOR SIRIT
4
Добавить47
2247210013
Пневмошланг спиральный желтый 4527110070 М16х1,5 WABCO
1
Добавить
