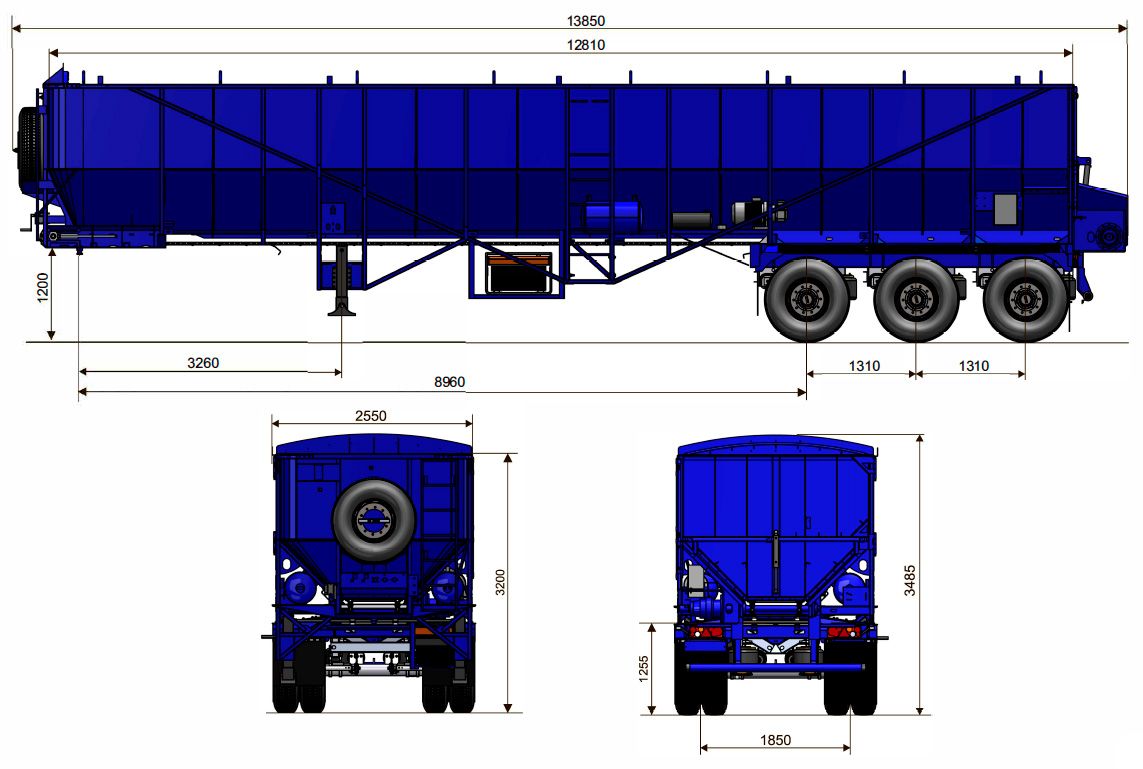

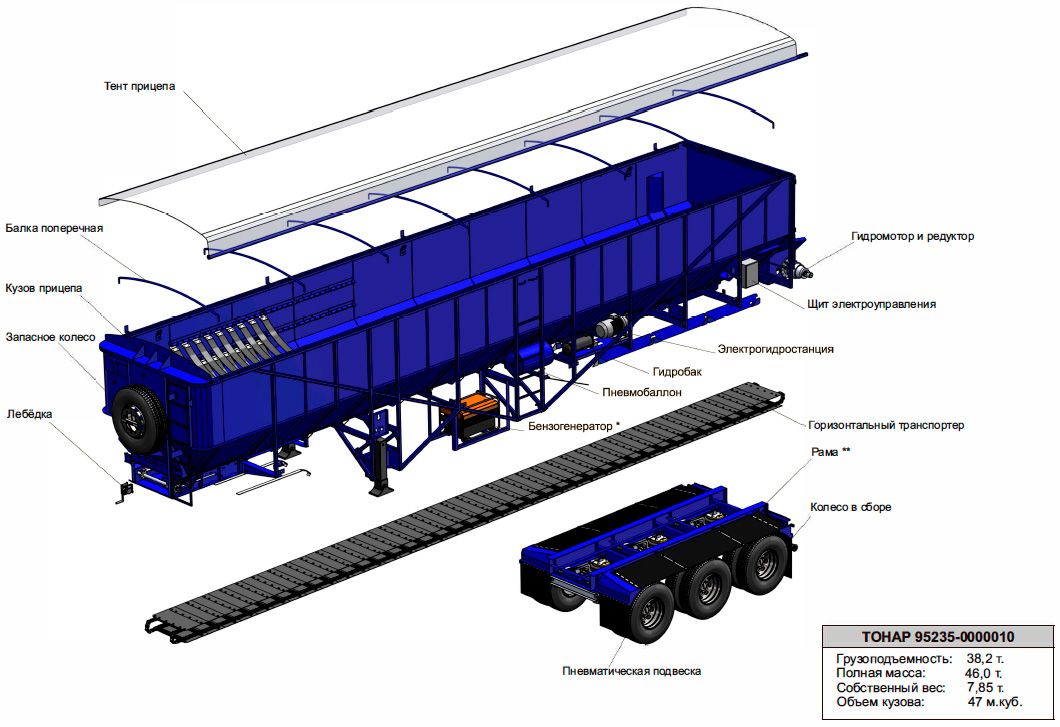

ПРИЦЕП МОДЕЛИ 95235-0000010

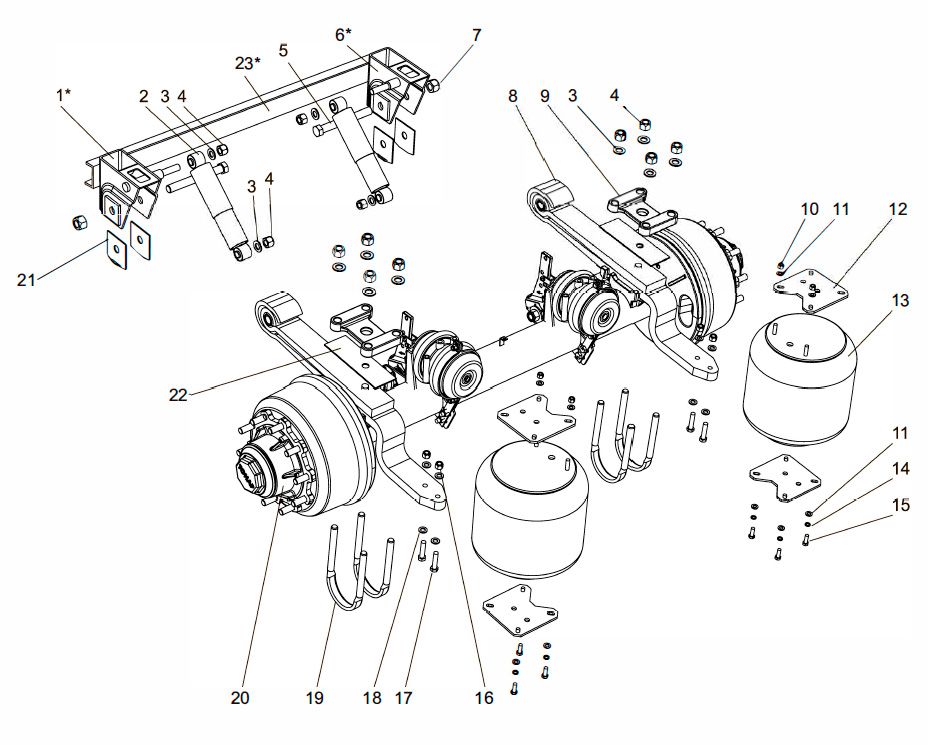

1

97 46Н-2912440-1 О

Кронштейн рессоры

1

2

4542054328

Амортизатор П 50.1.2905005 (ПМЗ)

2

3

1283000129

Шайба 24.03.019 гост 11371-10

8

4

1283001324

Гайка М24х3 тип BPW самоконтрящаяся

8

5

4533169725

Болт рессорный 9523-2912478 (М30)

2

6

97 46Н-2912440-11

Кронштейн рессоры

1

7

1283001236

Гайка болта М30х3,5 самостопорящаяся 09.825.00.67.0

2

8

4533161485

Рессора двухлистовая гнутая ТIRSAN

2

9

2312520187

Накладка рессоры 9042-2912426-1 О (ф146)

2

10

1283000112

Гайка М12 самостопорящаяся с покрытием

8

11

1286010012

Шайба 12 ГОСТ11371-78 с покрытием

60

12

9042-2912541

Пластина крепления пневморессоры

2

13

4520000808

Пневморессора 1 DK32-1 Phoenix (MD 1881К)

2

14

1286020012

Шайба 12Т ГОСТ 6402-70

6

15

1282001235

Болт М12х35 класс прочности 8.8

6

16

1283000116

Гайка М16 самостопорящаяся

4

17

1282001670

Болт М 16x70-6g класс прочности 8.8

4

18

1286010016

Шайба 16 ГОСТ11371-78

8

19

2312520191

Стремянка 9523-2912408-10 (ф146)

4

20

95235-2410012-10

Ось с тормозами средняя

1

21

97 46-2922102-1 О

Вкладыш

4

22

9746-2922171

Пластина

2

23

1130-2912161

Швеллер

1

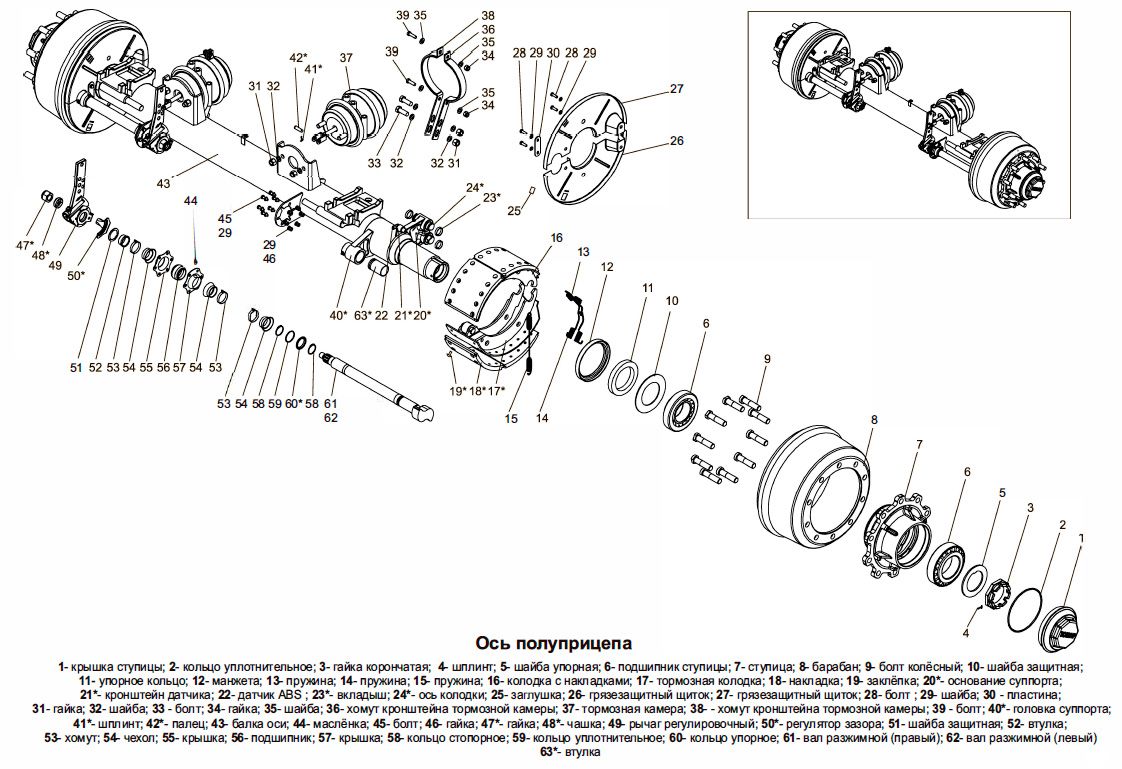

1

4600002427

Крышка ступицы 9042-3104092-10

2

2

4599184001

Кольцо уплотнительное 9042-3104099

2

3

4600000117

Гайка корончатая 9042-3104076-10

2

4

1287000850

Шплинт 8х50 ГОСТ 397-79

2

5

9042-3104077

Шайба упорная

2

6

4591257521

Подшипник 7520А

4

7

5301310268

Ступица 9042-3104015-50

2

8

5301310403

Барабан тормозной Grandtech

2

9

9042-3104050-20

Болт колесный

20

10

9042-3104027

Шайба защитная

2

11

4542054330

Кольцо упорное 9042-3104095

2

12

45912557524

Манжета 1.2-150х180-1

2

13

1284000144

Пружина колодок, 05.397.58.03

2

14

1284000146

Пружина стяжная 03.397.33.07.0

2

15

1284000145

Пружина стяжная 03.397.33.06.0

2

16

2200080061

Колодка с накладками 05.091.46.14.0

4

17

А3024

Колодка тормозная 05.091.46.17.0

4

18

19032

Накладка тормозная

8

19

1285000820

Заклёпка

20

20

2312520185

Основание суппорта 9042-3502016-20

2

21

4542054329

Кронштейн датчика 9042-3538110

2

22

1284000104

Датчик угловой (ABS)

2

23

2200080066

Вкладыш 03.188.02.02.0

8

24

1284000251

Ось колодки 3502132-10

4

25

9042-3502194

Заглушка

4

26

2521015252

Щит грязезащитный 9042-3502152-20

2

27

2521015253

Щит грязезащитный 9042-3502153-20

2

28

1282000821

Болт М8х16

8

29

1286020108

Шайба 8 увеличенная

20

30

9042-3104196

Пластина

2

31

1283000116

Гайка М16 самостопорящаяся

8

32

1286010016

Шайба 16

8

33

1282001640

Болт М16х40

4

34

1283000010

Гайка М10

4

35

1286010010

Шайба 10

8

36

9042-3502170-21

Хомут кронштейна тормозной камеры

2

37

5512300064

Камера тормозная с энергоакк. Т24/30

2

38

9042-3502170-20

Хомут кронштейна тормозной камеры

2

39

12820001040

Болт М10х40

4

40

2312520099

Головка суппорта 9042-3502015-40

2

41

2312520099

Шплинт 3,2х25

2

42

2312520099

Палец

2

43

95235-2410090-10

Балка оси

1

44

2640200013

Пресс-маслёнка с резьбой МВ

2

45

2640200013

Болт М8х25

12

46

1280362908

Гайка МВ самостопорящаяся

12

47

2200080076

Гайка М22х1 ,5 03.260.14.08.0

2

48

2200080076

Чашка 03.320.11.16.1

2

49

1284000325

Рычаг регулировочный Roadage 72875D

2

50

1284000325

Кронштейн регулятора зазора

2

51

2332911007

Шайба ф42/56х2 03.120.42.02.2

2

52

9042-3502162-10

Втулка

2

53

2200080070

Хомут ф49х9 03.350.30.02.0

6

54

2200080054

Чехол 03.120.43.14.0

6

55

2332909002

Крышка 03.229.02.1 О.О

2

56

4591251255

Подшипник 03.113.14.01 .О

2

57

2332909001

Крышка 03.229.02.09.0

2

58

2200080072

Кольцо стопорное 02.5676.01.0

4

59

2200080176

Кольцо уплотнительное 02.5679.23.0

2

60

2200080073

Кольцо ф42/46/55х7 03.310.12.24.0

2

61

1284000249

Кулак разжимной правый 05.097.05.48.3

1

62

2200080062

Кулак разжимной левый 05.097 .05.4 7 .3

1

63

2200080055

Втулка 03.112.44.34.0

2

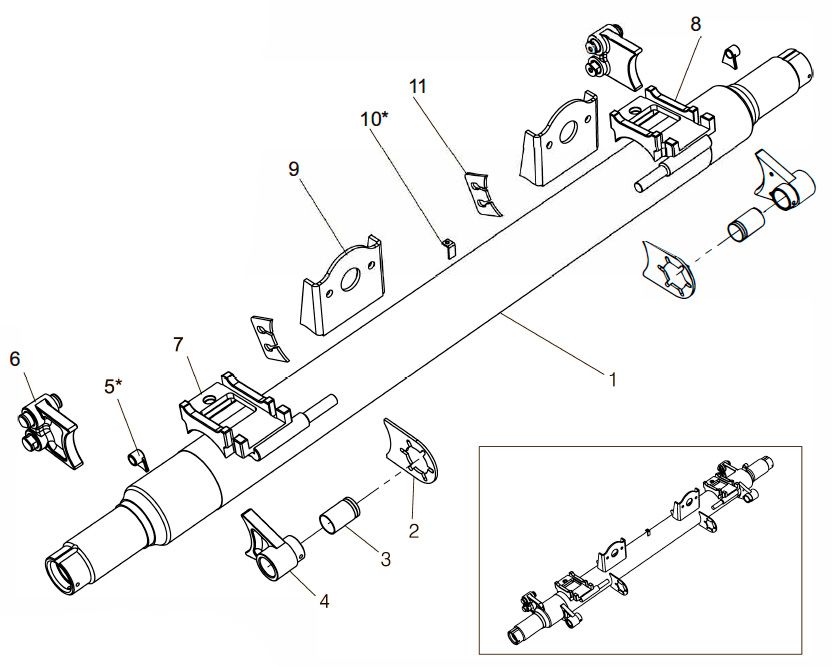

1

9042-2410021-31

Труба балки оси (⌀5146мм.)

1

2

9042-3502273-30

Кронштейн опоры разжимного кулака

2

3

2200080055

Втулка 03.112.44.34.0

2

4

2312520099

Головка ппорта 9042-350

2

5

4542054329

Кронштейн датчика 9042-3538110

2

6

9042-3502250-20

Основание суппорта с осями

2

7

2312520189

Подкладка рессоры 9042-2912412-11

1

8

2312520188

Подкладка рессоры 9042-2912412-10

1

9

2257120045

Кронштейн тормозной камеры 9042-3519012

2

10

9746-2912482

Уголок

1

11

9042-3502156

Кронштейн

2

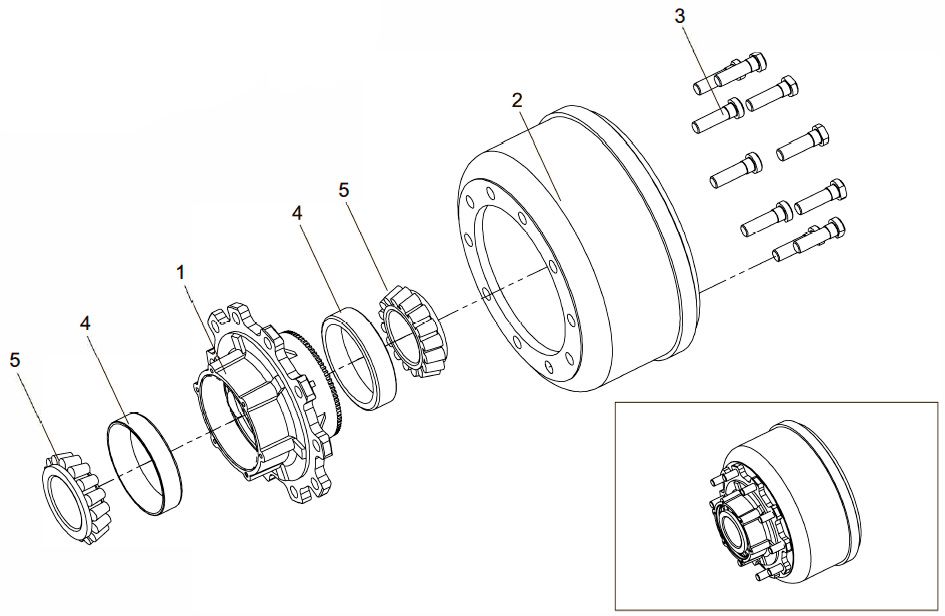

1

5301310268

Ступица 9042-3104015-50

1

2

5301310403

Барабан тормозной GRANDTECH

1

3

9042-3104050-20

Болт колёсный

10

4

4591257523

Подшипник 7520А - кольцо наружнее из комплекта

2

5

4591257525

Подшипник 7520А - без наружнего кольца

1

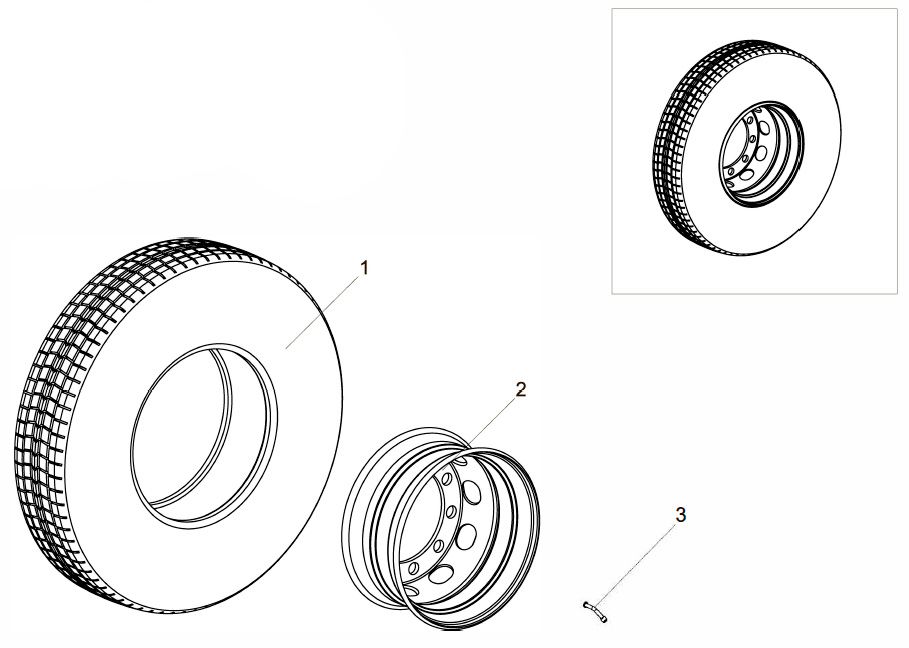

2521029581

Шина бескамерная 11 R22.5

1

2

2521016416

Колесо дисковое 8,25х22,5

1

3

3417010503

Вентиль колеса

1

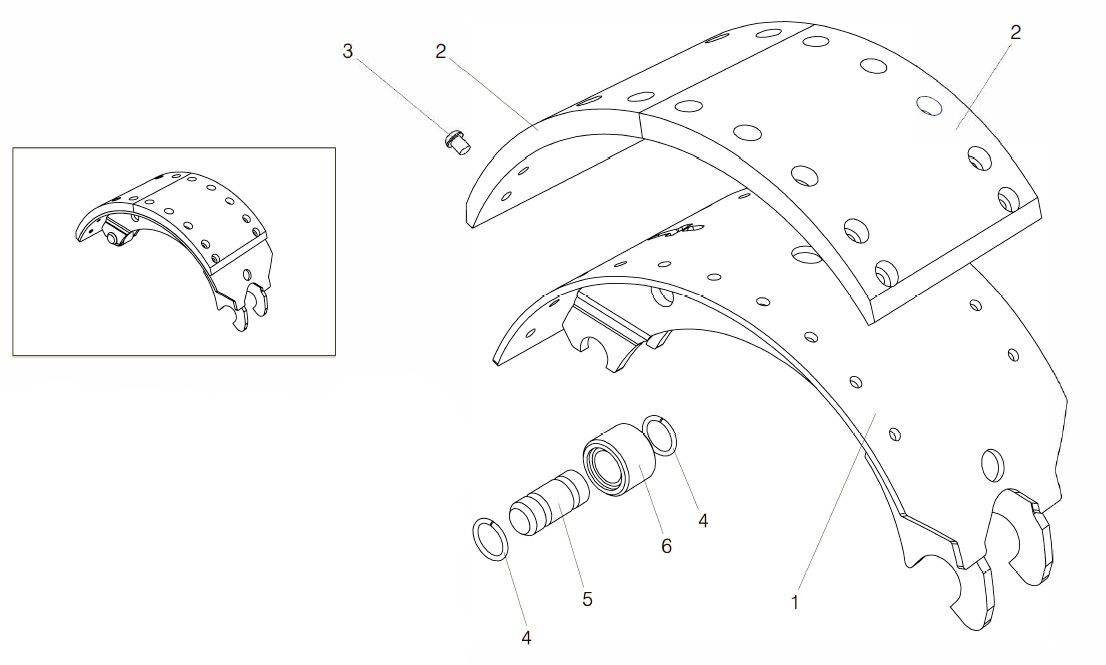

1

05.091.46.17.0

Колодка тормозная

1

2

19032

Накладка тормозная 420х180 (номинал)

2

3

1285000820

Заклёпка ⌀8х20

16

4

03.310.70.15.0

Кольцо

2

5

03.084. 75.24.0

Палец

1

6

05.331 .44.02.0

Ролик

1

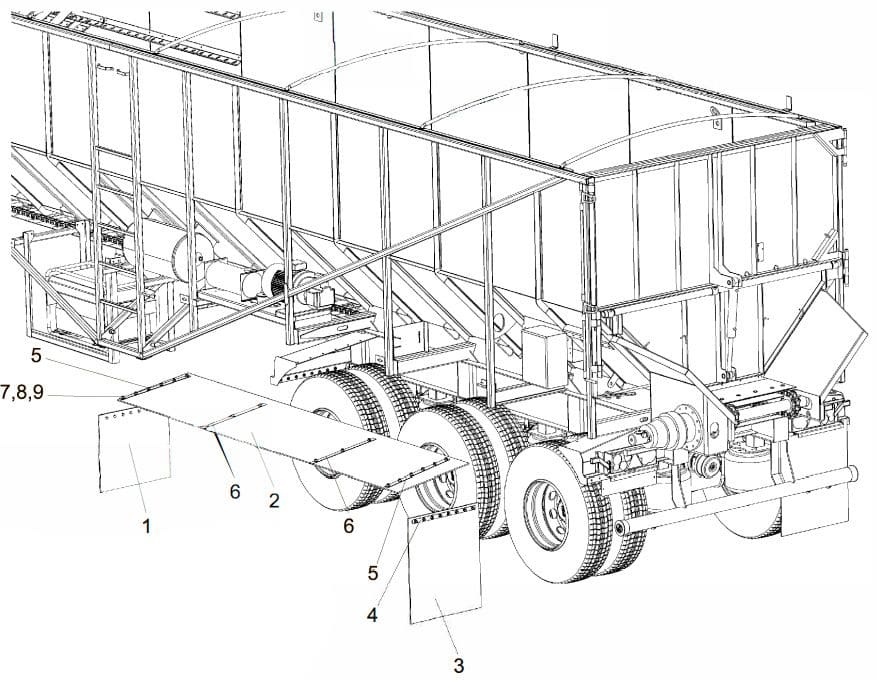

1

974618-3105005

Брызговик передний

2

2

95235-3102003

Крыло

2

3

974618-3105004

Брызговик задний

2

4

85795-3102005-02

Пластина

4

5

95236-3102002

Пластина

4

6

95237-3102002

Пластина

4

7

1282001036

Болт М10

68

8

1286010010

Шайба 10

68

9

1283000110

Гайка М10 самостопорящаяся

68

1

1003571197

Гидромотор НТ-С-250-С4-М1 0-D8002-N DL0250002

1

2

4599188094

Кольцо 084-090-36 ГОСТ 9833-73

1

3

4573312258

Редуктор RR 1700-D-BC R=22.05-RF (DK0C26 PENTA)

1

4

95235-8600120

Вал приводной в сборе

1

5

4591257529

Подшипниковый узел UCF 215

1

6

1282001651

Болт М16х55 ГОСТ 7805-70

4

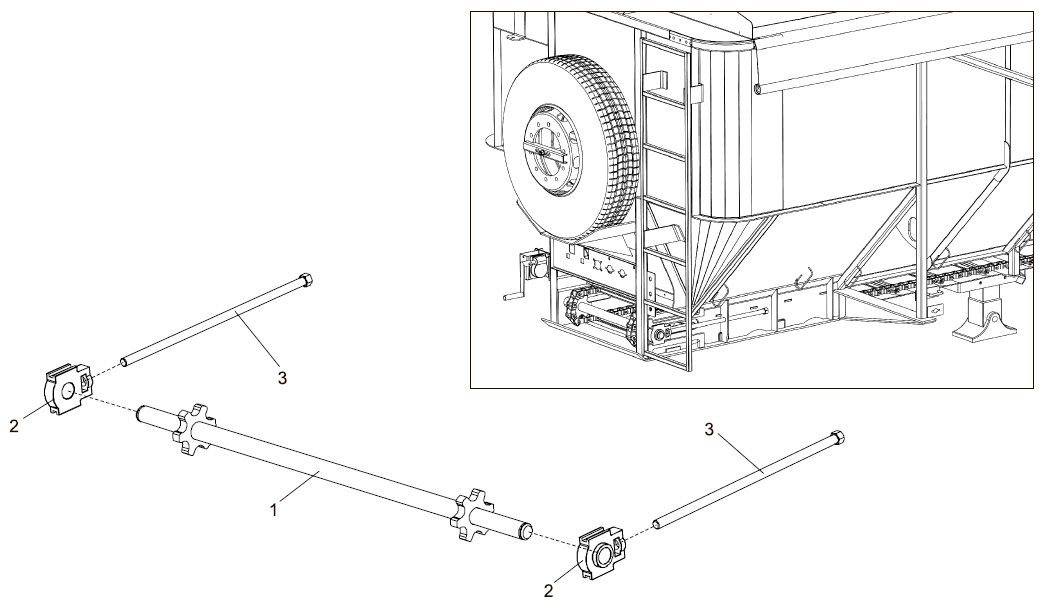

1

95235-8600040

Вал натяжной в сборе

1

2

4591257531

Подшипниковый узел натяжной UCT 209

2

3

95235-8600015-01

Болт в сборе

2

4

95235-8600027

Гайка М24х3

2

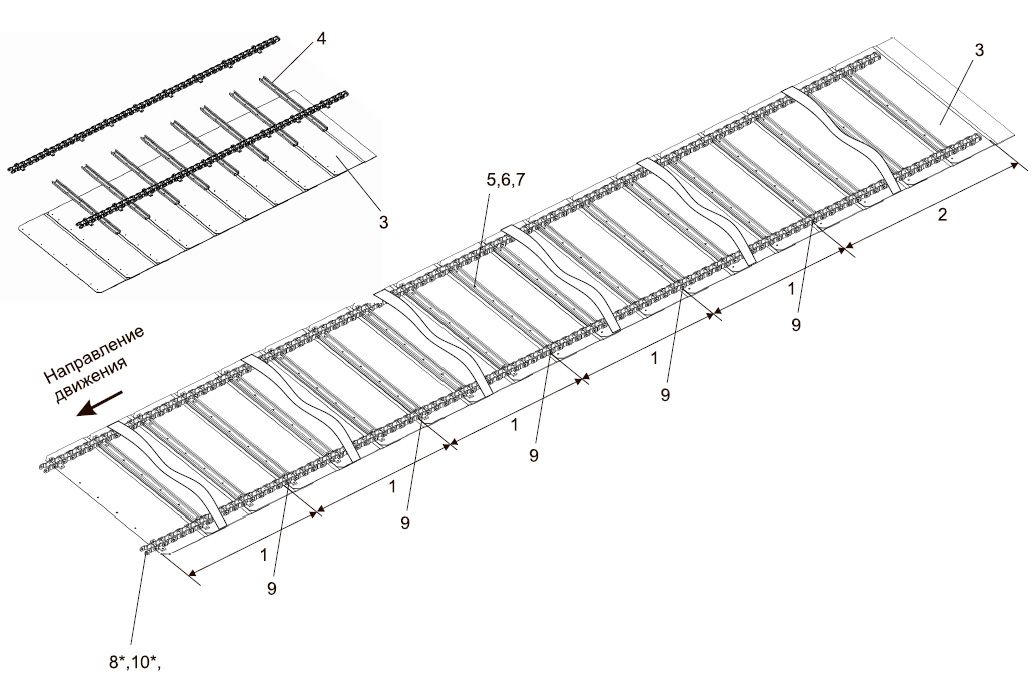

1

95235-4541 030

Цепь основная

16

2

95235-4541 040

Цепь дополнительная

2

3

95235-4541 028

Лист

78

4

95235-4541 027-10

Швеллер

78

5

1282000831

Болт мебельный

468

6

1286020110

Шайба 10 увеличенная

468

7

1280362908

Гайка М8 самостопор.

380

8

ПТ4-4541024

Палец

2

9

95235-4541024-14

Палец

16

10

1283000012

Гайка М12

2

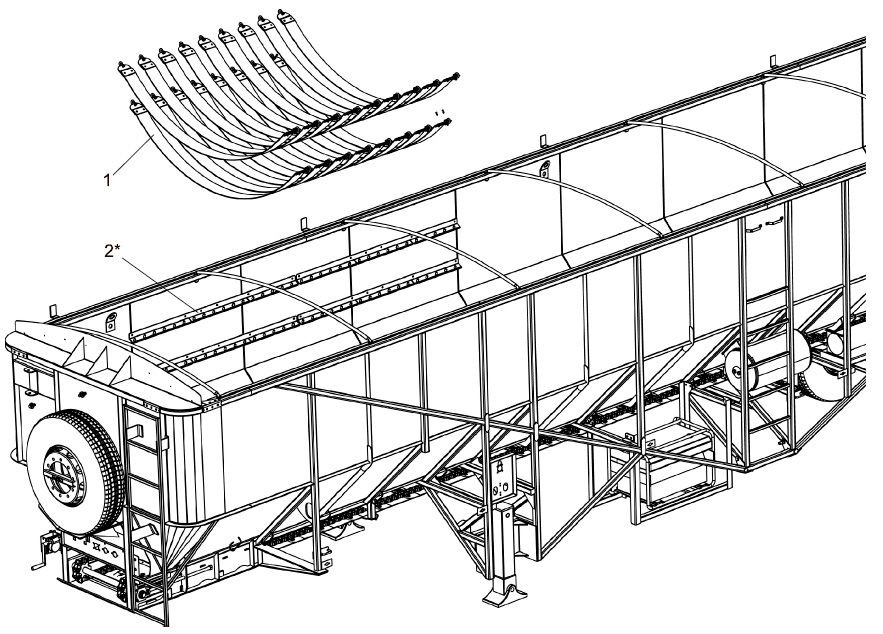

1

95235-4000260-10

Установка элементов предотвращения повреждения груза

1

2

95235-4000261/-01

Уголок

2

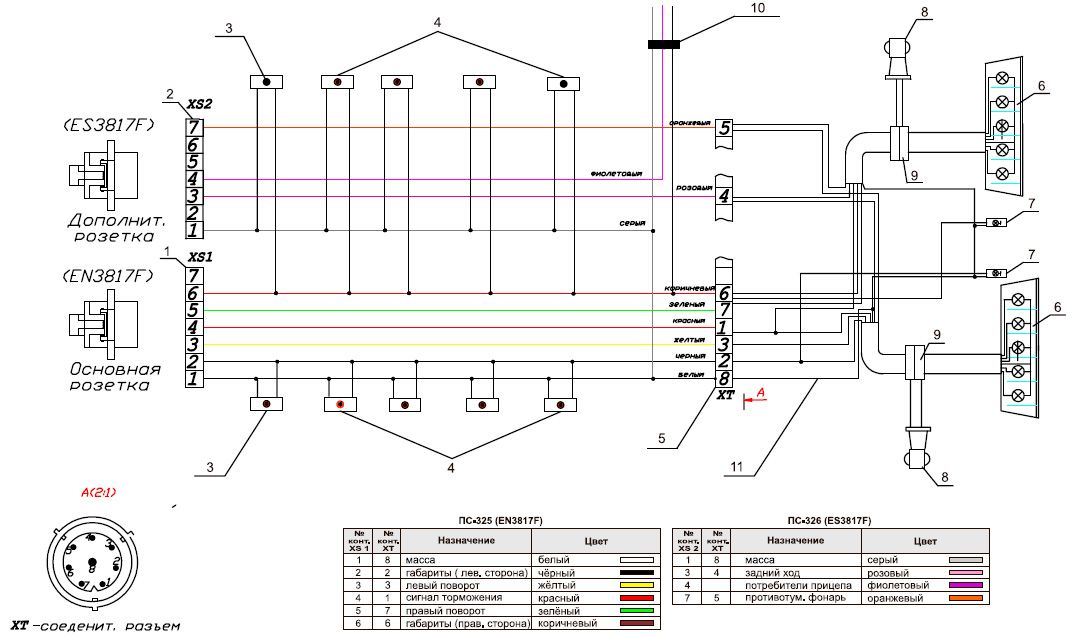

1

3421313003

Розетка ПС-325 (EN3817F)

2

3421313018

Розетка ПС-326 (EN3817F)

3

4573640533

Передний габаритный фонарь ГФ1-15

4

4573640532

Боковой габаритный фонарь ГФ1-25

5

Разъём соединительный

6

4573317601

Фонарь задний 0302L73Q05

7

4573640999

Фонарь подсветки номера ЕС 12.01 .24

8

4573641000

Контурный фонарь

9

1282000824

Колодка семиконтактная

10

отвод проводов*

*Только для модели 9746

11

4524141120

Жгут сигнализации 95235-3724100

1

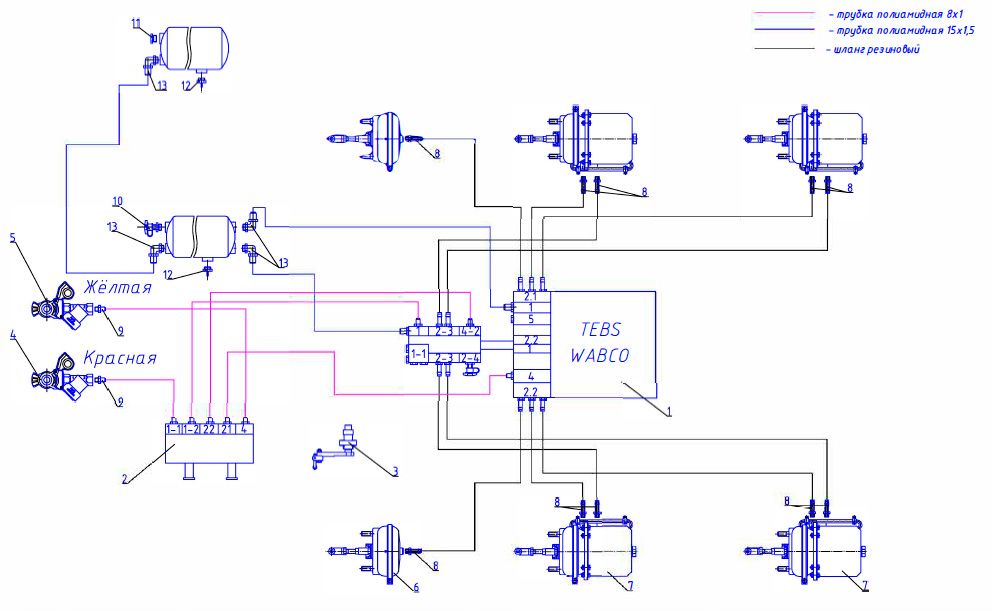

1284000173

Блок EBS 2S/2M 480 102 063 0

1

2

4591191117

Кран растормаживания 971 002 900 О, WABCO

1

3

1284000392

Кран уровня пола 464 006 102 О, WABCO

1

4

1284000108

Головка с фильтром красная, 952 201 002 О, WABCO

1

5

1284000107

Головка с фильтром желтая, 952 201 001 О, WABCO

1

6

5512300061

Камера тормозная Т24

2

7

5512300064

Камера тормозная Т24/30

4

8

1284000117

Фитинг №26971101615, SIRIT( 893 129 401 2, WABCO)

10

9

1284000190

Фитинг М16х1 , 5

2

10

1284000152

Клапан контр. вывода№27902215, SIRIT (463 703 115 О WABCO)

1

11

1284000167

Пробка М22х1,5 №26952212, SIRIT

1

12

1284000160

Клапан слива конденсата М22х1 ,5 №2VSM2215, SIRIT

2

13

1284000168

Фитинг-угольник №28101512022155, SIRIT

2

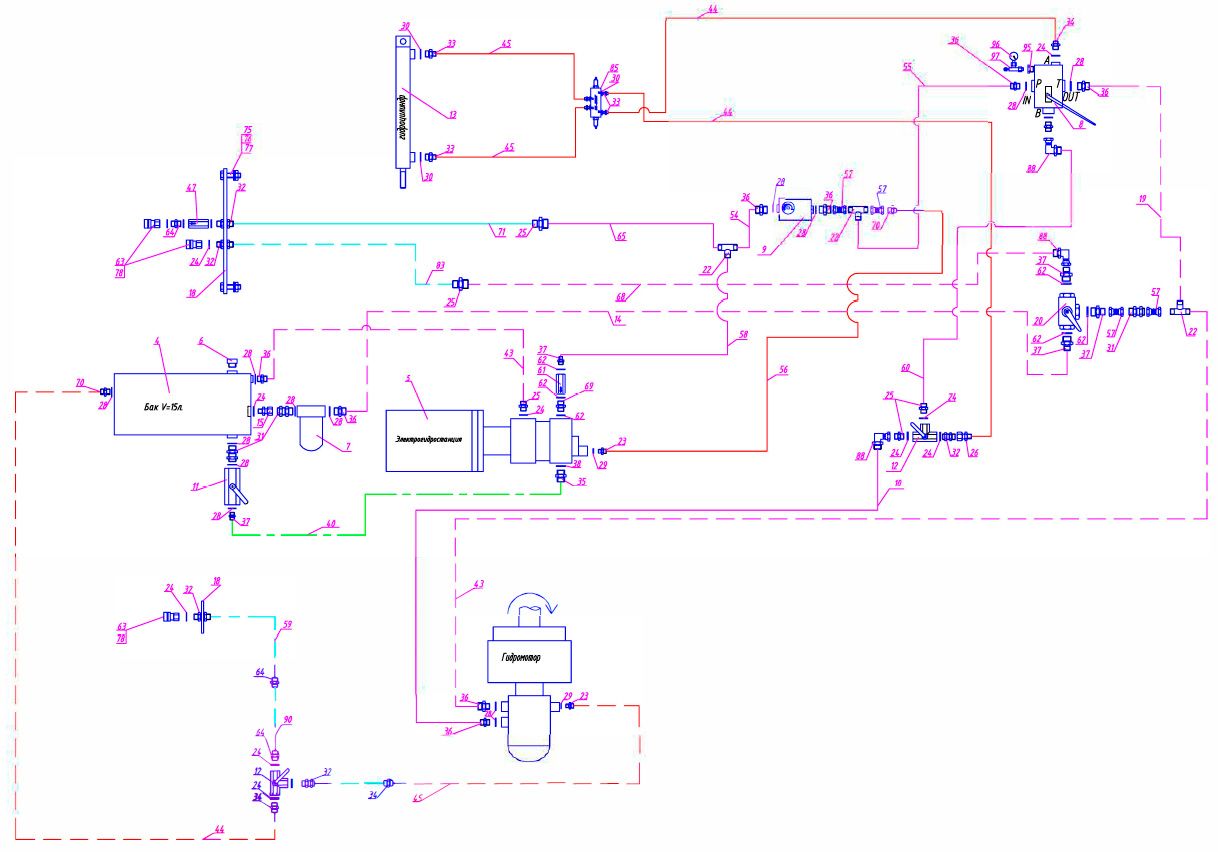

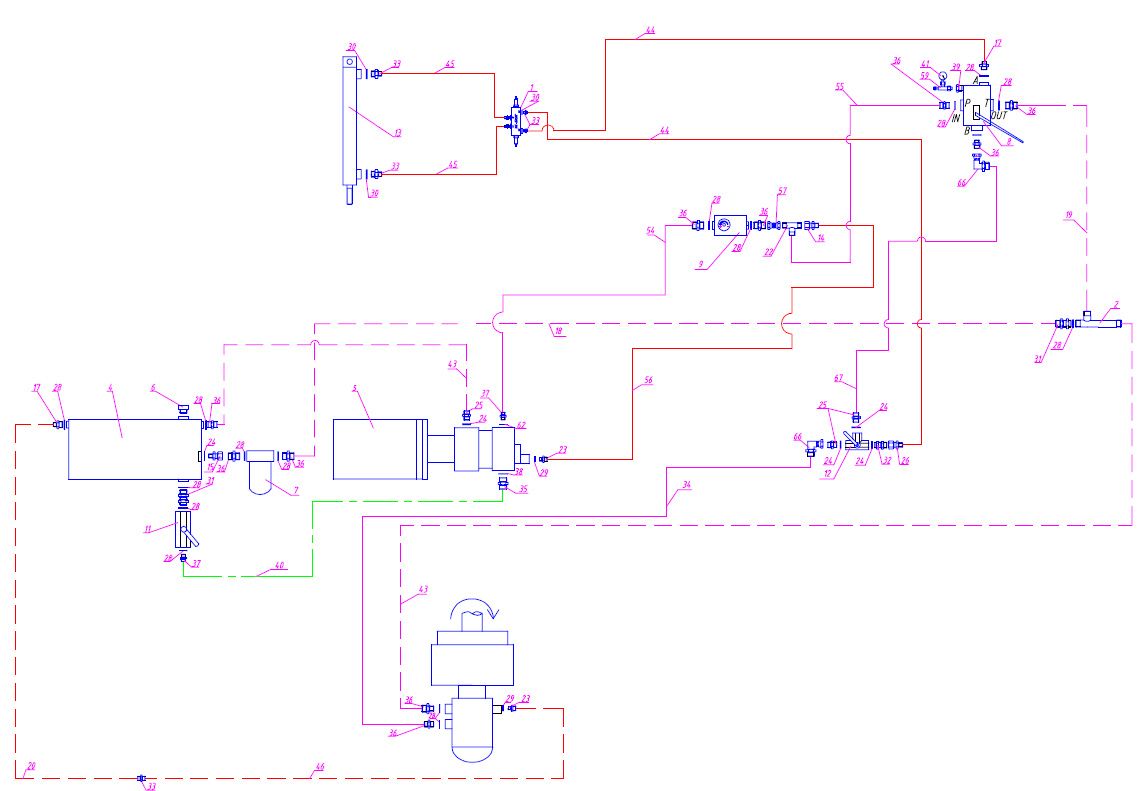

1

4512935080

Клапан OVERCENТER OWC-DE/L 38 G3/8" (F) Penta

1

2

95235-8600140

Коллектор в сборе

1

3

ПТ4-8600046-02

Доработка гидробака

1

4

1003570226

Гидростанция 24Вольта.5Киловат,Р4 45С (D10045001 PENTA)

1

5

2332911200

Крышка бака масляного DK0E370000000 Penta

1

6

4563000105

Фильтр масляный DК0ЕЗ8

1

7

5320123534

Клапан распределительный NS 095 F1S (N) 103/A1/R1 F3D U02G034P15004

1

8

4591191019

Регулятор производительности (D811 G03406 PENTA)

1

9

4563001231

Кран шаровой блочный GЗ/4" (F). BKR20 "Hansa-Flex"

1

10

4563000038

Кран шаровой трехходовой G1/2"(F) 3 BKR 13 LK "Hansa Flex"

1

11

2332910231

Переходник GЗ/4"(F)-GЗ/8"(M) GAB12HB06 "Hansa Flex"

1

12

2332911299

Переходник GЗ/4"(F)-G1/2"(M) GAB 12 НВ 08 "Hansa Flex"

1

13

2332910299

Штуцер GЗ/8" (М) - GЗ/4" (М) G НВ 06 НВ 12 "Hansa-Flex"

2

14

5511860826

РВД 9523-8600062-06. L=8ООмм, 12M4K+G3/4", с фитингами G3/4"90 град.-GЗ/4"

1

15

3449612541

РВД 97461-8600078-02 6М4К+GЗ/8",с фитингами G3/8"-G3/8" 90град. L=1,5м

1

16

5511860922

РВД 9523-8600062, 12M4K+G3/4",c фитингами G3/4"90 град.-GЗ/4", L=1,5м

1

17

2332910269

Тройник G3/4" с наружной резьбой

1

18

2332911326

Переходник G3/8"(M) - G1/4" (М) 97461-8600075-01

2

19

4599188001

Кольцо с манжетой G1/2" K-DSZ 08 "Hansa Flex"

5

20

2332910242

Штуцер G1/2"(M)-G3/4"(M), G НВ 08 НВ 12 "Hansa-Flex"

3

21

2332912100

Переходник G1/2" F-G3/8" М - гайка G АВ 08 НВ 06 Hansa Flex

1

22

2312523013

Стяжка кабельная 5/011234 L=252х4,8мм

30

23

2332910386

Шайба с манжетой GЗ/4" D619G00341, Penta

16

24

4599188003

Кольцо с манжетой G1/4" K-DSZ 04 "Hansa Flex"

3

25

4599188002

Кольцо с манжетой G3/8" K-DSZ 06 "Hansa Flex"

6

26

2332910236

Штуцер проходной с гайкой GЗ/4"(M)-G3/4"(M)

2

27

2332910241

Штуцер проходной с гайкой G1/2"(M)-G1/2"(M) SV НВ 08 "Hansa Flex"

1

28

2332911325

Штуцер G3/8"(M) - GЗ/8" (М) G НВ 06 "Hansa-Flex"

7

29

2332912101

Переходник G1" M-G1 1/4" М GE НВ 20 HR 16 Hansa Flex

1

30

2332910390

Штуцер GЗ/4" (M)-G3/4" (M)D405G00340001, Penta

10

31

2332910123

Переходник G1 "М-GЗ/4"М D406G01000002, Penta

2

32

4599188005

Кольцо с манжетой G1 1/4" K-DSZ 20

1

33

0254110032

Манометр от О до 315 бар GЗ/4" DK0907

1

34

1282001060

Болт М10х60, класс прочности 8.8, ГОСТ 7805-70

6

35

5511860957

РВД 9523-8600062-07 L=1200мм 12M4K+G3/4", с фит.GЗ/4" 90град.- GЗ/4"

2

36

1283000106

Гайка М6 самоконтрящаяся с покрытием

6

37

1284001296

Табличка самокп. (Управление перекпючения между люком и конвейером)

1

38

0254110504

Macro для редукторов SHELL OMALA 150

2,5

39

0254110004

Macro гидравлическое ВМГЗ

25

40

1284001297

Табличка "Гидросистема картофелевоза 95235"

1

41

1284000280

Табличка информационная (Схема управления люком заднего борта)

1

42

1284001294

Табличка самокп. (Управление изменения скорости конвейера)

1

43

5511860978

РВД ПТ4-8600052-02 L=4200мм 6М4К+ GЗ/8",с фитингами G3/8" 90гр.-G3/8" 90гр.

1

44

1282000880

Болт М8х80, класс прочности 8.8 с покрытием ГОСТ 7798-70 с полной резьбой

2

45

2332912121

Переходник G АВ 12 НANSA FLEX

1

46

0254110033

Кран для манометра 90 град. DK0908

1

47

1280362908

Гайка МВ самостопорящ. с покрытием

2

48

4599188004

Кольцо с манжетой G1" K-DSZ 16

1

49

3491522009

Лента спиральная ЛСТ-12

5

50

1284001298

Табличка самокп. "Проверь уровень масла в баке"

1

51

4524140235

Адаптер W90AB12HB

2

1

ПТ4-8600046-02

Доработка гидробака

1

2

1003570226

Гидростанция 24Вольта,5Киловат,Р4 45С (D10045001 PENTA)

1

3

2332911200

Крышка бака масляного DK0E370000000 Penta

1

4

4563000105

Фильтр масляный DК0ЕЗ8

1

5

5320123534

Клапан распределительный NS Q95 F1S (N) 103/A1/R1 F3D U02G034P15004

1

6

4591191019

Регулятор производительности (D811GQЗL.Q6 PENTA)

1

7

95235-8609220-03

Рукав 3/4-3/4 (90) L=2200мм, 200 bar

1

8

4563001231

Кран шаровой блочный GЗ/4" (F), BKR20 "Hansa-Flex"

1

9

4563000038

Кран шаровой трехходовой G112"(F) З BKR, 13 LK "Hansa Flex"

2

10

ПТ4-8600028

Цилиндр 2-х ходовой 6Зх32х250

1

11

95235-8609220-05

Рукав 3/4-3/4 (90) L=3800мм, 200 Ьаг

1

12

2332911299

Переходник G3/4"(F)-G1/2"(M) GАВ 12 HB 08 "Hansa Flex"

1

13

95235-8600024

Палец

2

14

1284001298

Табличка самокл. "Проверь уровень масла в баке"

1

15

95235-8609230-08

Рукав 3/4(90)-3/4 (901 L=800мм, 200 bar

1

16

4563000039

Кран шаровой 3-х ходовой G1"(F), Penta D408G00340001

1

17

1287006363

Шплинт 6,3х63 ГОСТ 397-79

2

18

2332910269

Тройник GЗ/4" с наружной резьбой

3

19

2332911326

Переходник G3/8"(M) - G1/4" (t,1) 97461-8600075-01

2

20

4599188001

Кольцо с ,манжетой 01/2" K-D87 08 "Hansa Flex"

14

21

2332910242

Штуцер G·l/2"(M)-G3/4"(M), G HB 08 НВ 12 "Hansa-Flex"

5

22

2332912100

Переходник G1/2" F-GЗ/8" М -гайка G АВ 08 НВ 06 Hansa Flex

1

23

2312523013

Стяжка ка,кабельная 5/011234 L=252х4,8мм

30

24

2332910386

Шайба с манжетой GЗ/4" D619(300341, Penta

15

25

4599188003

Кольцо с манжетой G1/4" K-DSZ 04 "Hansa Flex"

2

26

4599188002

Кольцо с манжетой G3/8" K-DSZ 06 "Hansa Flex"

7

27

2332910236

Штуцер проходной с гайкой G3,4"(M)-G3/4"(M)

3

28

2332910241

Штуцер проходной с гайкой G1,2"(M)-G1/2"(M) SV НВ 08 "Hansa Flex"

5

29

2332911325

Штуцер G:l/8"(M) - G3/8" (М) G HB 06 "Hansa-Flex"

7

30

2332910240

Штуцер G:l/8"(M)-G1/2"(M), G НB 06 НВ 08 "Hansa-Flex"

2

31

2332912101

Переходник G1" M-G1 1/4" М GE НВ 20 НR 16 Hansa Flex

1

32

2332910390

Штуцер G3/4" (M)-G3/4" (M)D405G00340001, Penta

10

33

2332910123

Переходник G1"M-G:3/4"M D406G01000002, Penta

5

34

4599188005

Кольцо с манжетой G1 1/4" K-DSZ 20

1

35

95235-8609320-01

Рукав 1-1 (90), L=2000мм, 165bar

1

36

5511860957

РВД 9523-8600062-07 L=1200мм 12М4К+G3/4", с фит.G3/4" 90град.- G3/4"

2

37

95235-8609020

Рукав 3/8-3/8 (90) L=4500мм, 200 bar

2

38

95235-8609020-02

Рукав 3/8-3/8 (90) L=800мм, 200 bar

3

39

5511860838

РВД 97461-8600078-09 6М4К+С3/8", с фитингами G3/8"90град. -G3/8" L=1300мм

1

40

3428360340

Клапан обратный D806G01201 G1/2", Penta

1

41

1284001296

Табличка самокл. (Управление переключения между люком и конвейером)

1

42

0254110504

Масло для редукторов SHELL OMALA 150

2,5

43

0254110004

Масло гидравлическое ВМГЗ

25

44

1284000280

Табличка информационная (Схема управления люком заднего борта)

1

45

1284001294

Табличка самокл. (Управление изменения скорости конвейера)

1

46

95235-8609220-09

Рукав 3/4-3/4 (90) L=3700мм, 200 bar

1

47

95235-8609220

Рукав 3/4-3/4 (90) L=1000мм, 200 bar

1

48

5511860978

РВД ПТ4-8600052-02 L=4200мм 6М4К+ G3/8",c фитингами G3/8" 90гр.-G3/8" 90гр.

1

49

2332912121

Переходник G АВ 12 HANSA FLEX

4

50

95235-8609230-07

Рукав 3/4(90)-3/4(90) L=700мм, 200 bar

1

51

95235-8609110-03

Рукав 1/2-1/2 L=7500мм, 200 bar

1

52

95235-8609220-04

Рукав 3/4-3/4 (90) L=1900мм, 200 bar

1

53

3417013014

Клапан обратный гидравлический G 1"

1

54

4599188004

Кольцо с манжетой G1" K-DSZ ·16

6

55

4599160018

БРС G1/2"(F), SKM 13 IR 3 (мама) "Hansa -Flex"

3

56

2332910243

Штуцер G'l/2"(M)-G1/2"(M), G НB 08 "Hansa Flex"

3

57

95235-8609210-06

Рукав 3/4-3/4 L=600мм, 200 bar

1

58

5511860813

РВД 9523-8600061-08 12M4K+G3/4", с фитингами G3/4"-G3/4" L=5800мм

1

59

2332910133

Переходник G1"-G1" М/М, D405G01000001, Penta

1
