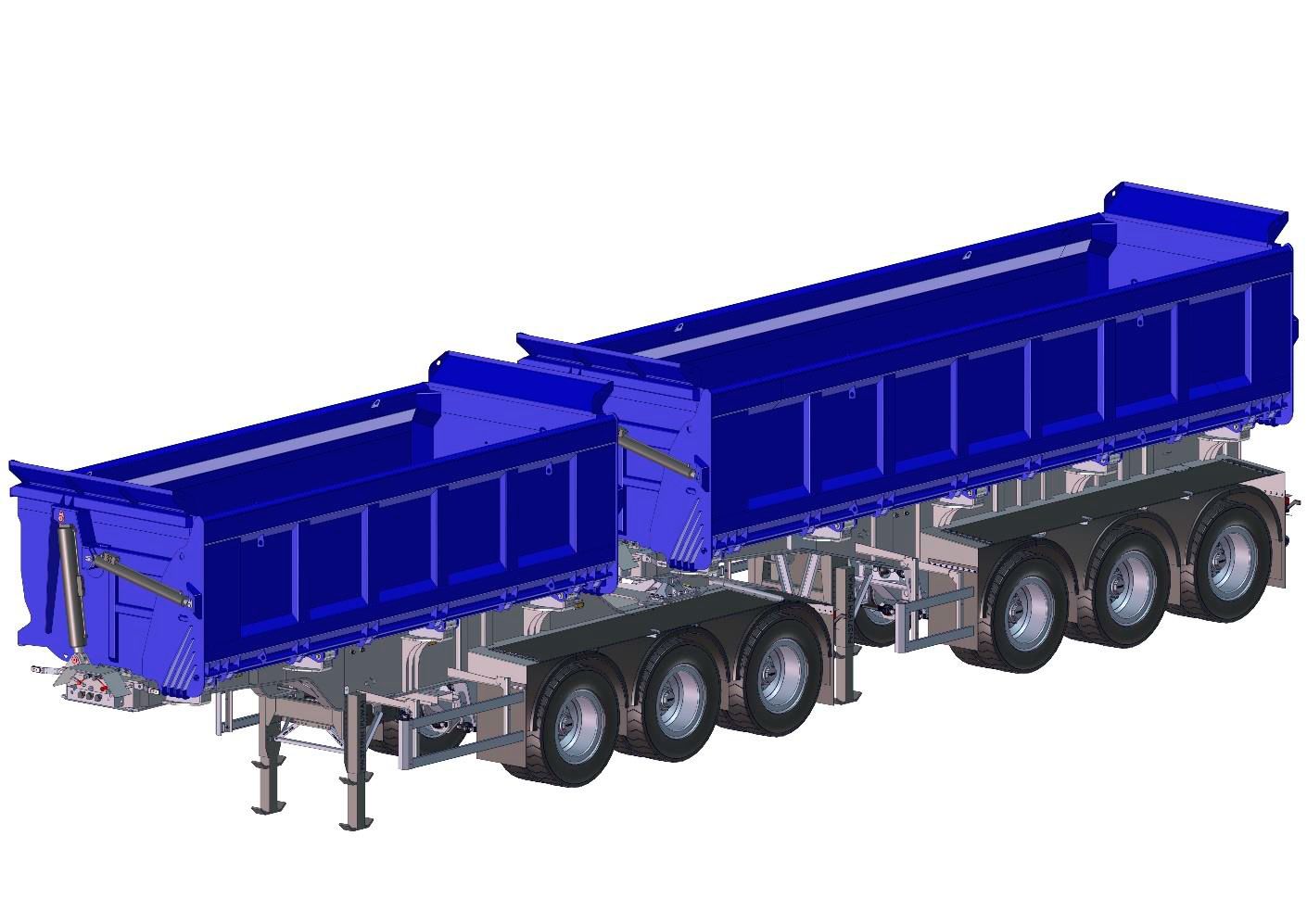

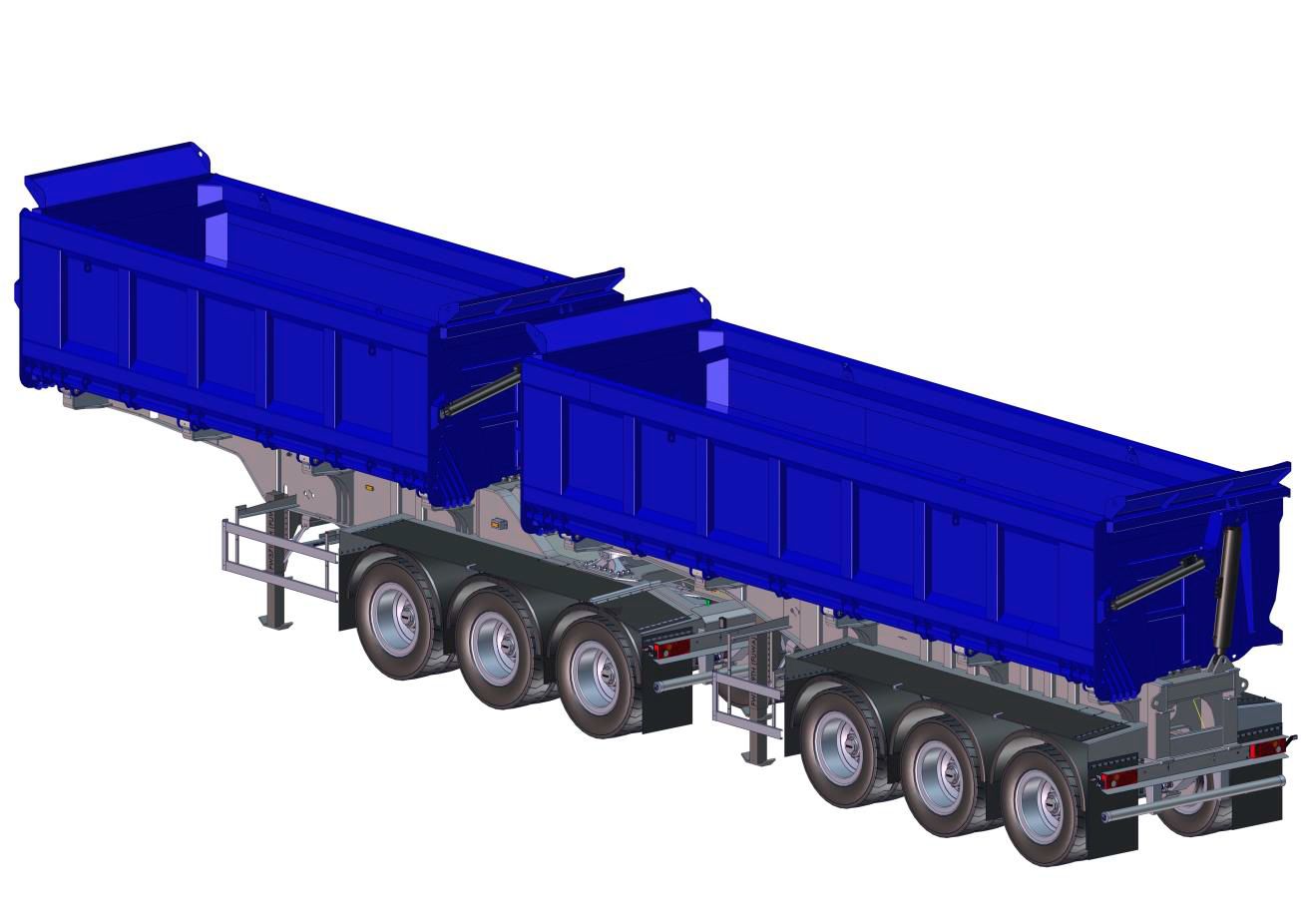

ПРИЦЕП - МОДЕЛИ 9590

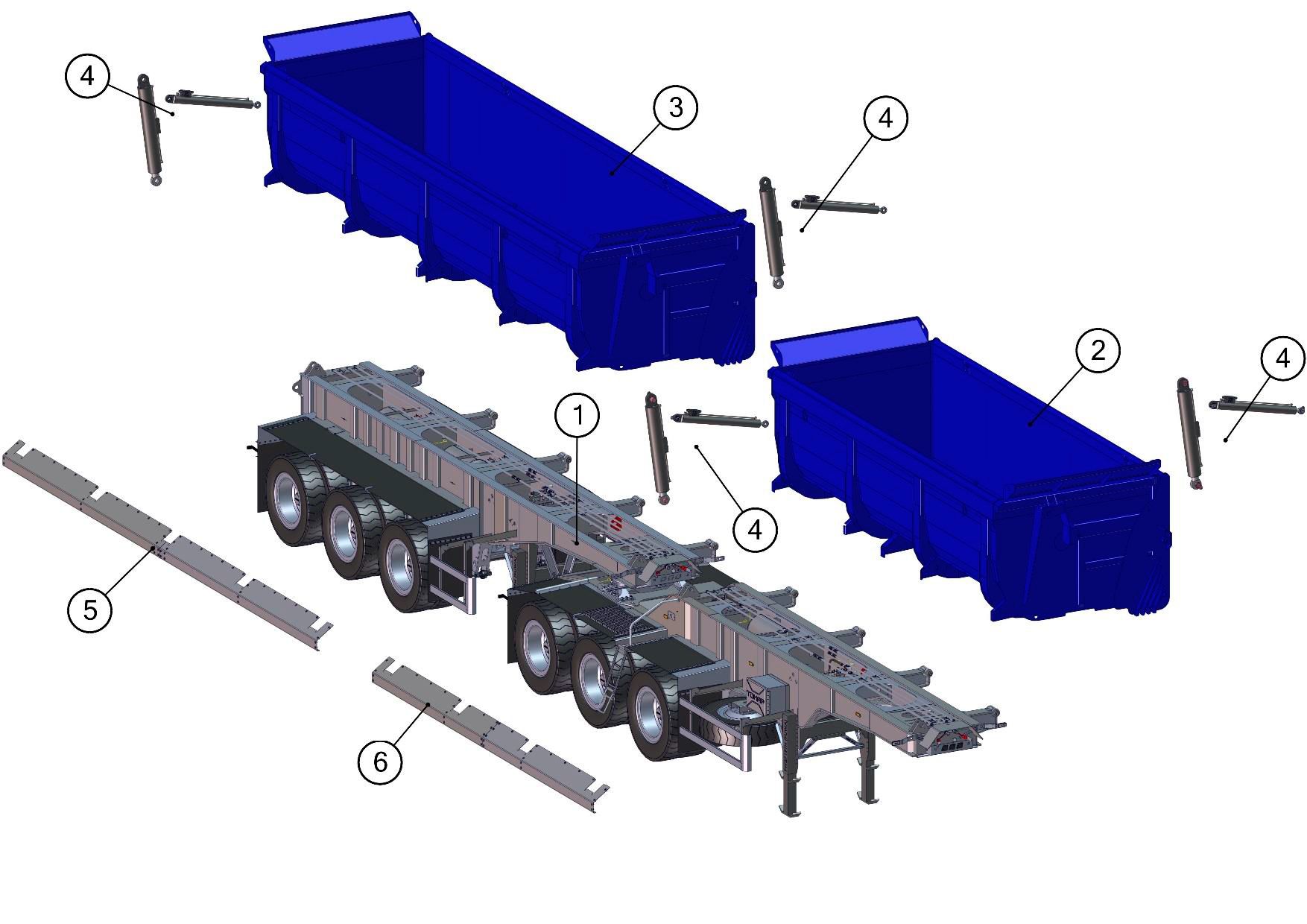

1

9541-0000410

Сцепка

1

2

9541-4000320

Кузов в сборе

1

3

9541-4000420

Кузов в сборе

1

4

9590-4000010

Цилиндры в сборе

2

5

9541-3100000-02

Металлические отбойники

1

6

9541-3100000-01

Металлические отбойники

1

1

1283001324

Гайка М24х3, самоконтрящаяся кл.пр.10

4 | 4

2

1286010024

Шайба 24 увеличенная ГОСТ 6958-78

8 | 8

3

2640200000

Масленка 1.2.Ц6.ХР ГОСТ 19853-74

1 | 1

4

1251001287

Колпачок штуцера прокачки резиновый ВАЗ 2101

1 | 1

5

95236-4000023

Втулка

4 | 4

6

95236-4000224

Болт

4 | 4

7

*

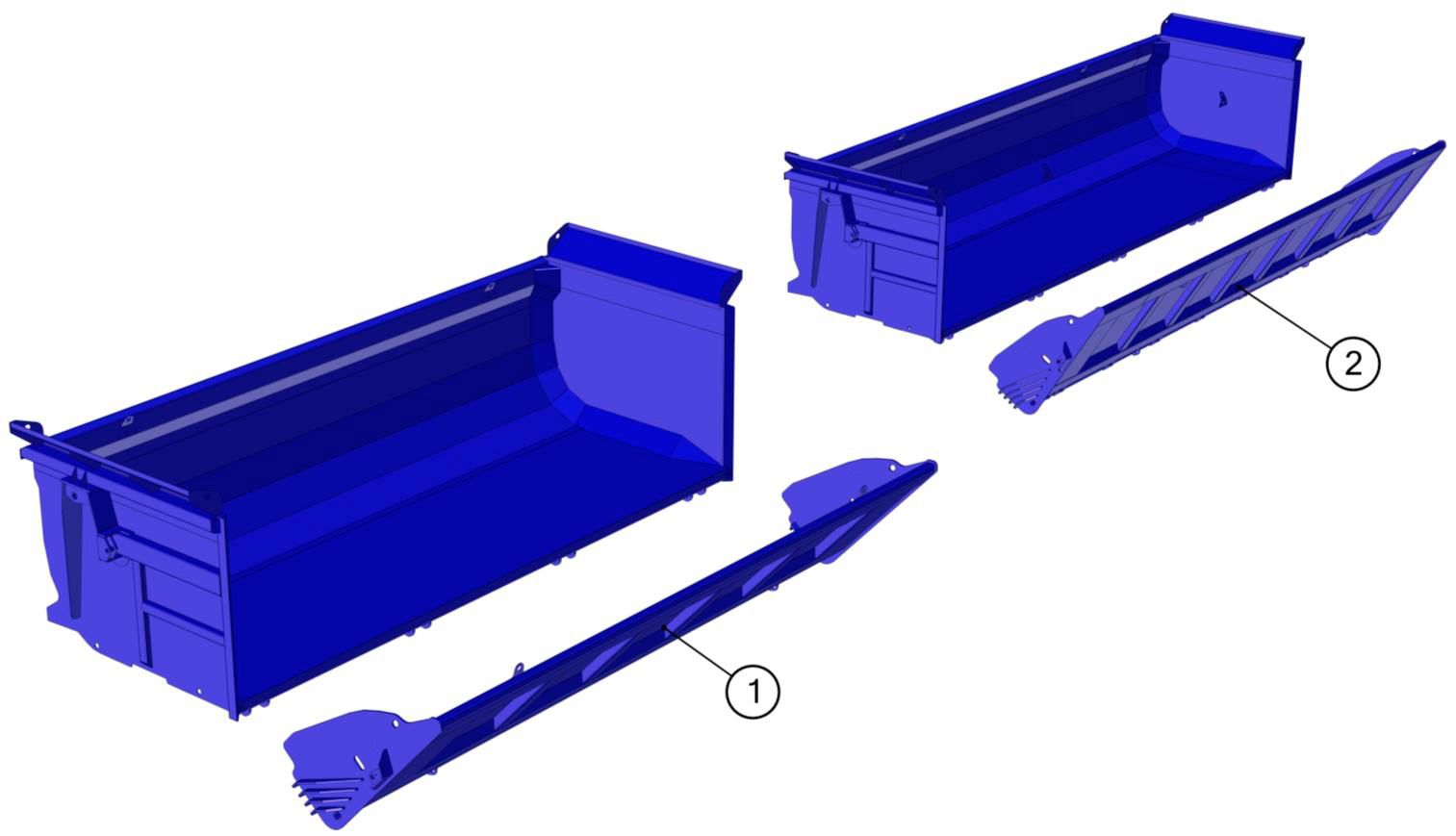

9541-4000320 Кузов в сборе

8

9541-5400350

Борт откидной

1

9

*

9541-4000420 Кузов в сборе

10

9541-5400450

Борт откидной

1

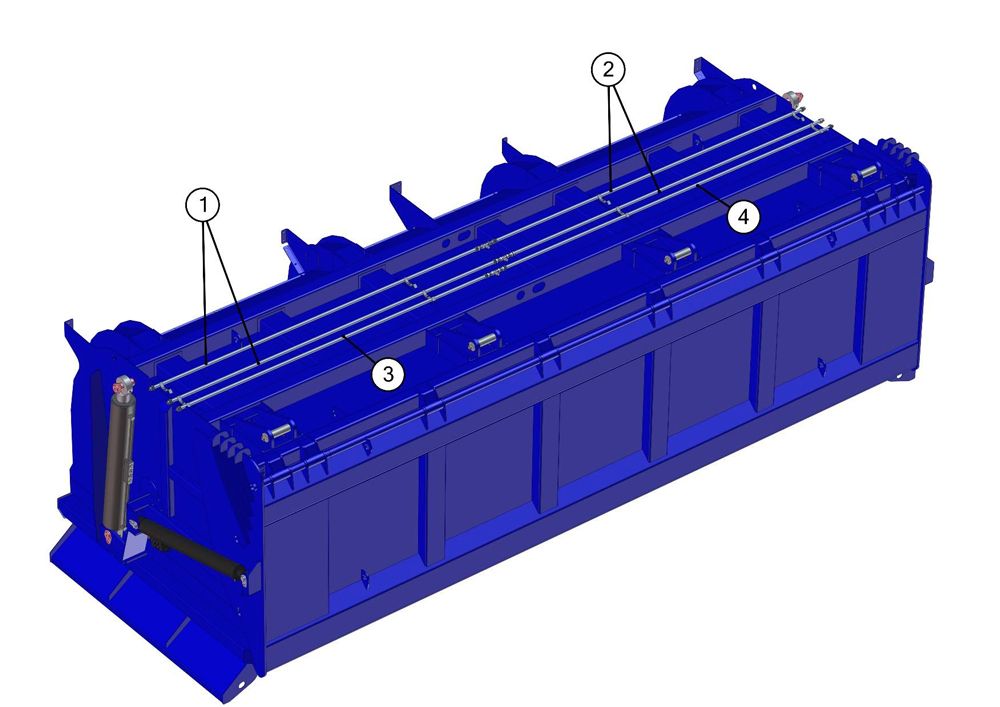

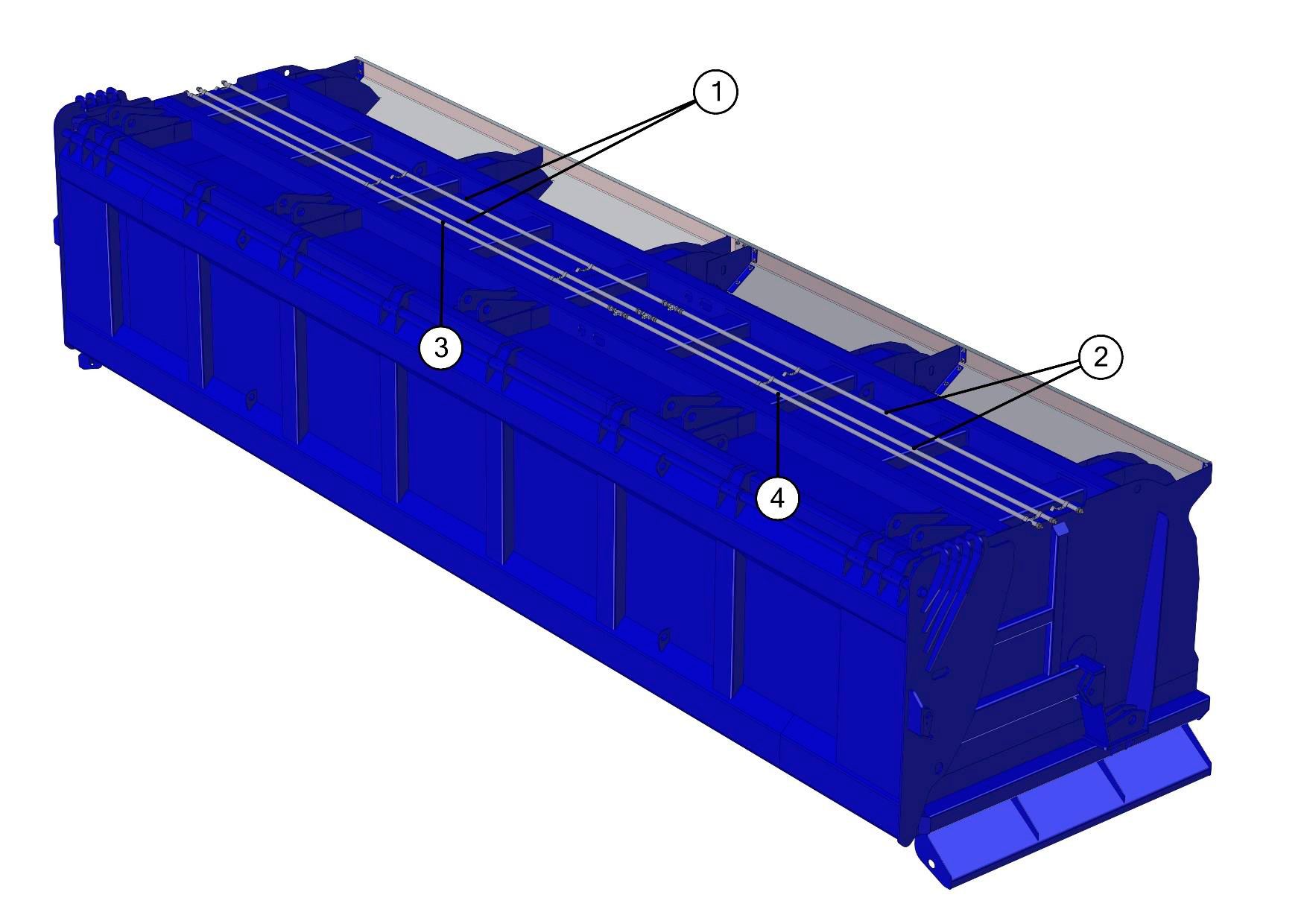

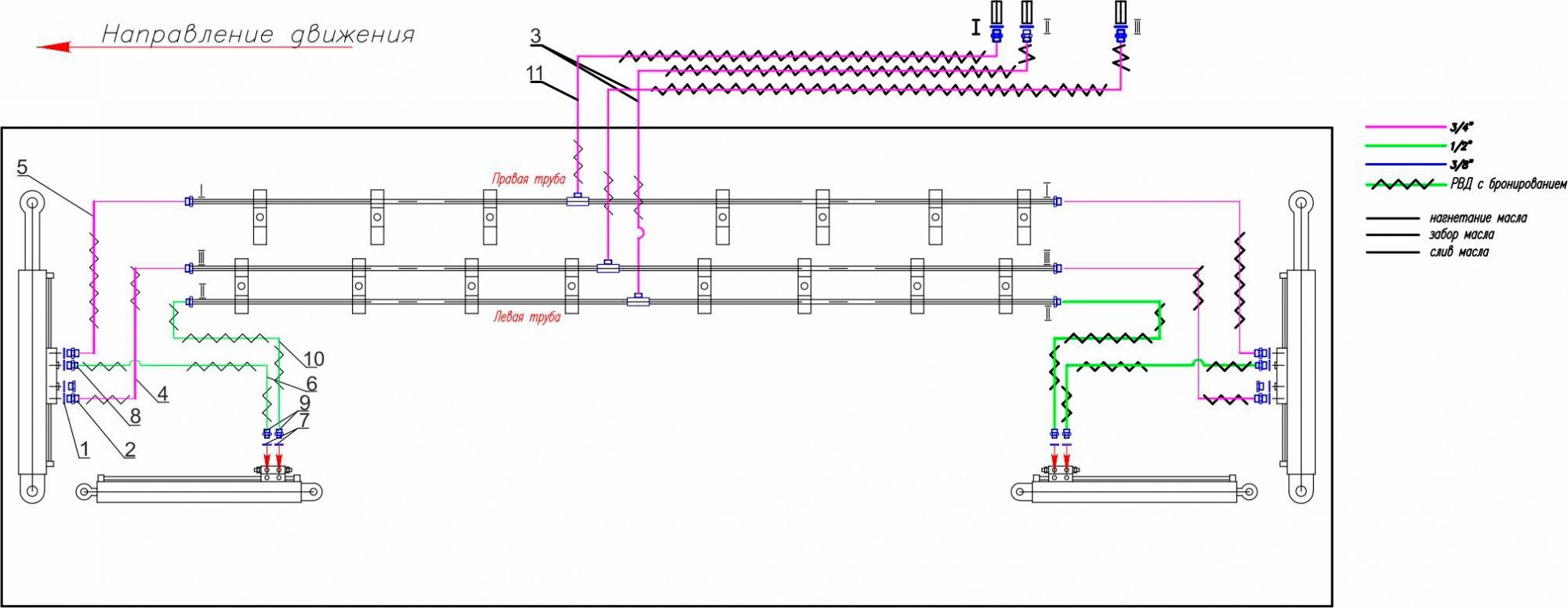

1

9541-8610040

Труба в сборе G3/4-G3/4 L=3005мм

2

2

9541-8610020

Труба в сборе G3/4 - G3/4 L=3665мм

2

3

9541-8610030

Труба в сборе G1/2-G3/4 L=2835мм

1

4

9541-8610010

Труба в сборе G1/2-G3/4 L=3275мм

1

5

95236-8600070-10

Комплект крепления трубы ф25мм

1

6

2332910269

Тройник BSP (ш-ш-ш) 3/4" с наружной резьбой (S122012)

3

7

2332912121

Переходник прямой Г-Г BSP (60) 3/4"-3/4" (А117212)

6

1

9541-8620140

Труба в сборе G3/4-G3/4 L=5005мм

2

2

857951-8620120

Труба в сборе G3/4 - G3/4 L=3665мм

2

3

9541-8620130

Труба в сборе G1/2-G3/4 L=4855мм

1

4

857951-8620110

Труба в сборе G1/2 - G3/4 L=3815мм

1

5

95236-8600070-10

Комплект крепления трубы ф25мм

1

6

2332910269

Тройник BSP (ш-ш-ш) 3/4" с наружной резьбой (S122012)

3

7

2332912121

Переходник прямой Г-Г BSP (60) 3/4"-3/4" (А117212)

6

1

2332910386

Кольцо с манжетой USIT-R G3/4" D619G00341 (Т21012)

6

2

2332910390

Штуцер BSP (ш) 3/4" BSP (ш) 3/4" (А101012)

4

3

9541-8609210-05

Рукав 3/4-3/4 L=1300мм, 200 bar

2

4

95236-8609220-03

Рукав 3/4-3/4 (90) L=1300мм, 200bar

2

5

9540-8609220-01

Рукав 3/4-3/4 (90) L=1000мм, 200 bar

2

6

9540-8609120

Рукав 1/2-1/2 (90) L=800мм, 200bar

2

7

4599188002

Кольцо с манжетой USIT-R G3/8" (Т21006)

4

8

2332910242

Штуцер G1/2"(М)-G3/4"(М), G НВ 08 НВ 12 "Hansa-Flex" (А10200812)

2

9

2332910240

Штуцер G3/8"(М)-G1/2"(М), G НВ 06 НВ 08 "Hansa-Flex" (А10200608)

4

10

85795-8609130-02

Рукав 1/2(90)-1/2(90) L=1200мм, 200bar

2

11

9540-8609210-04

Рукав 3/4-3/4 L=1500мм, 200 bar

1

1

5301350503

Гидроцилиндр

2

2

5301350524

Гидроцилиндр Ц20-90-50-1020.01.01-МВ000410-R

1

3

5301350525

Гидроцилиндр Ц20-90-50-1020.01.01-МВ000410-L

1

4

1282002418

Болт М24х180

2

5

1282024160

Болт М24х160

2

6

1286010024

Шайба 24

8

7

95236-4000014

Втулка

2

8

95236-4000017

Втулка

2

9

1283001324

Гайка М24

4

10

1282000626

Болт М20х120

2

11

1282000623

Шайба

4

12

95236-4000015

Втулка

2

13

1282000622

Гайка М20

2

14

1282001235

Болт М12х35

2

15

1286000012

Шайба 65Г

2

16

1286010012

Шайба

2

17

95236-8600010

Палец

2

1

9541-3100001

Крыло

1

2

9541-3100001-01

Крыло

1

3

9541-3100002

Крыло

1

4

9541-3100002-01

Крыло

1

5

857951-3100002

Пластина

1

6

1282001035

Болт М10-6gх30.109.016 ГОСТ 7805-70

40 | 56

7

1283000110

Гайка М10 класс прочности 8 самостопорящаяся с покр. DIN 985 (ГОСТ Р 50273-92)

40 | 56

8

1286020110

Шайба 10 увеличенная DIN9021, ГОСТ 6958-78 с покрытием

80 | 11

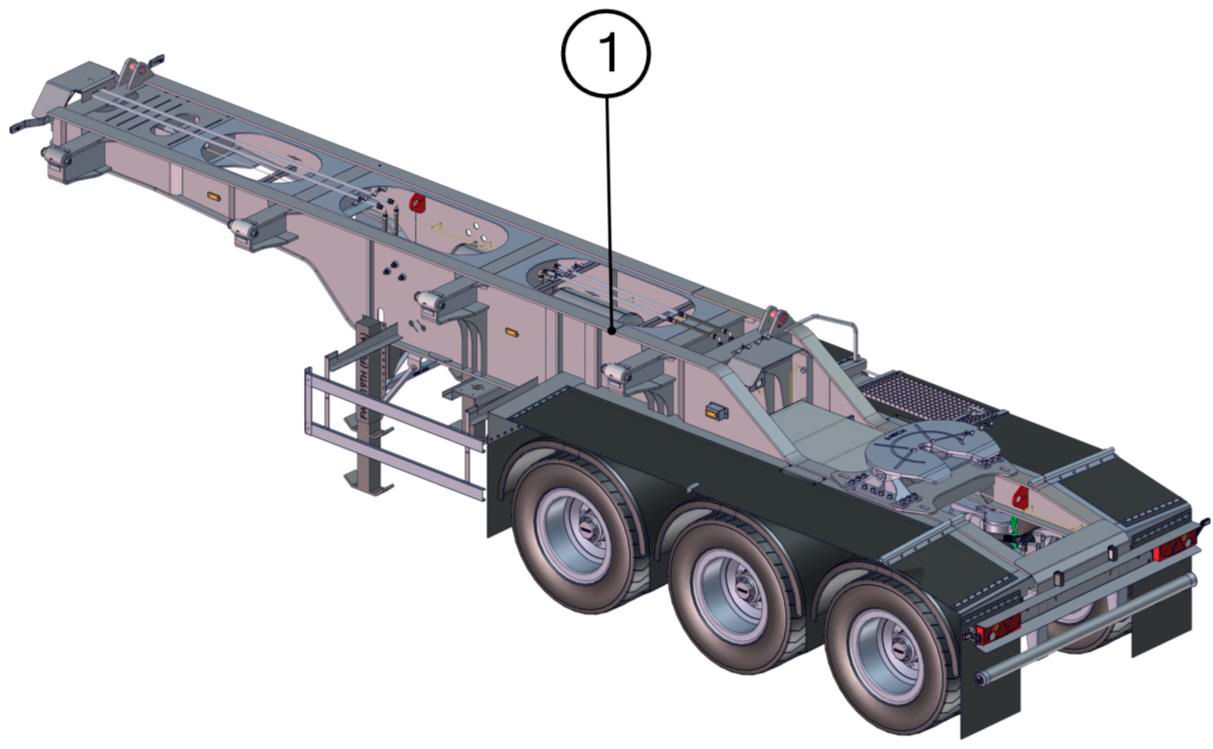

1

9541-0001041-01

Шасси 1-й секции

1

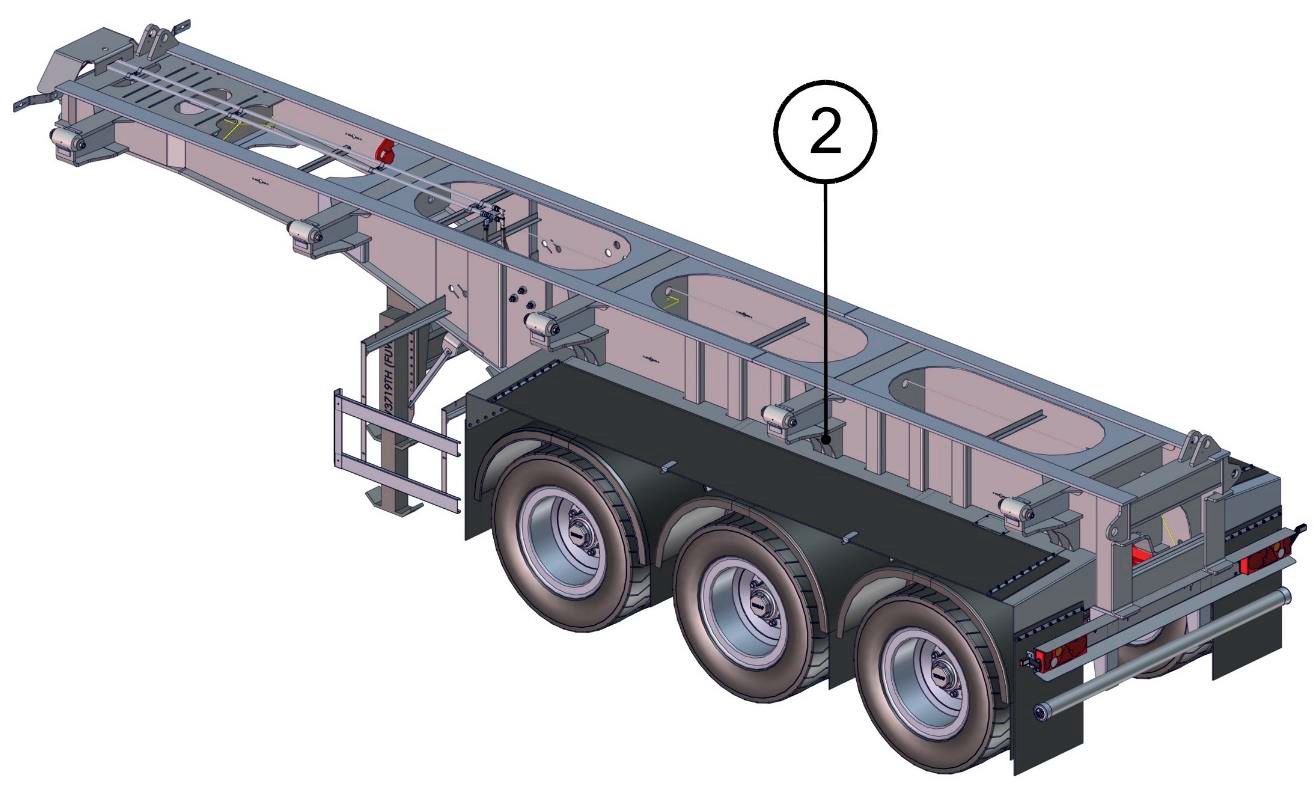

2

9541-0001041-02

Шасси 2-й секции

1

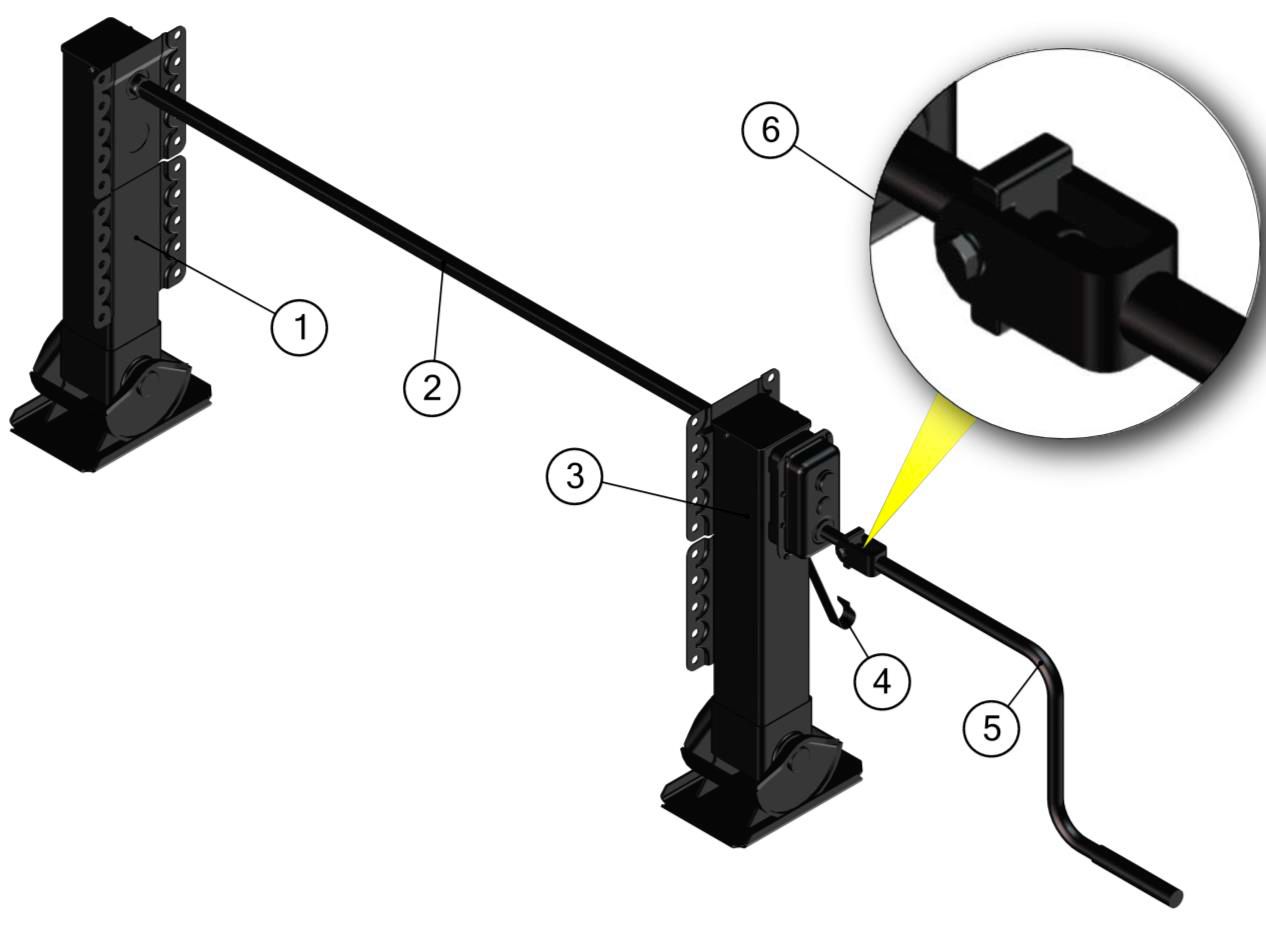

1

4585272314

Устройство опорное FUWA FW3719H без редуктора (вх. в к-т FUWA н/н 4585272010К)

1

2

4585272318

Вал промежуточный FUWA (вх. в к-т FUWA н/н 4585272010К)

1

3

4585272312

Устройство опорное FUWA FW3719H с редуктором (вх. в к-т FUWA н/н 4585272010К)

1

4

4585272316

Крючок фирмы " FUWA" (вх. в к-т FUWA н/н 4585272010К)

1

5

4585272317

Ручка фирмы " FUWA" (вх. в к-т FUWA н/н 4585272010К)

1

6

4585272315

Комплект крепления ручки FUWA (болт М10х70-1шт; гайка М10 самоконтр-1шт; шайба10-2шт(вх.в комплект)

1

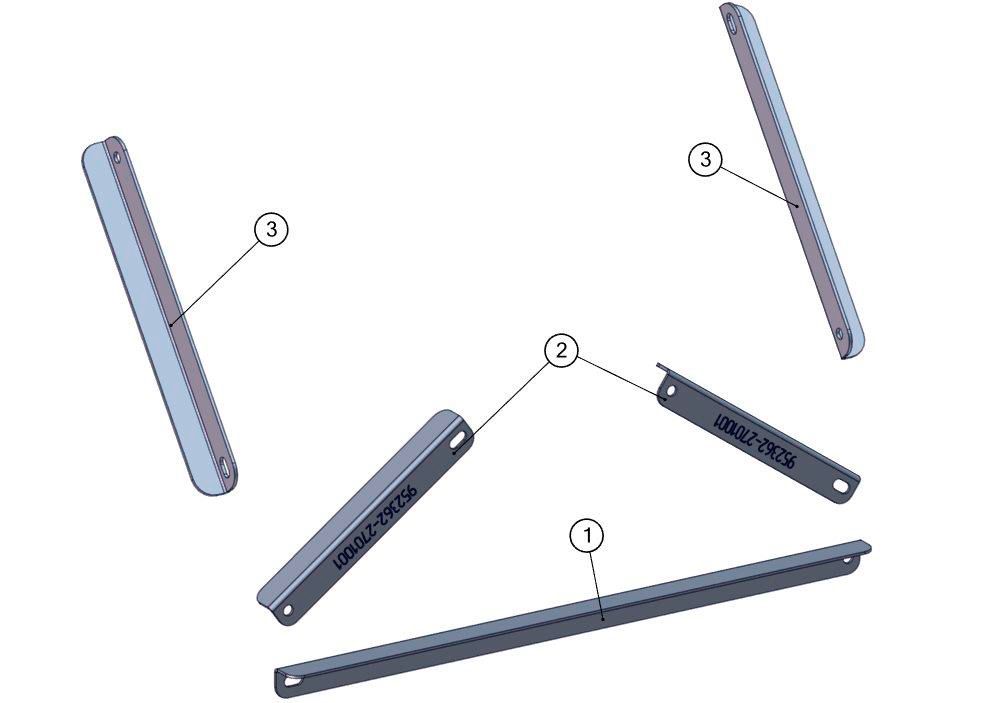

1

952362-2701002

Уголок

1

2

952362-2701001

Уголок

2

3

95236-2702001

Уголок

2

4

1282001645

Болт М16х45 класс прочн. 8,8

8

5

1283000116

Гайка М16 самостопорящаяся кл. прочн.8 с покр. DIN 985 (ГОСТ Р 50273-92)

8

6

1286010016

Шайба 16 ГОСТ11371-78 с покрытием

1

1

974614-2701001

Уголок

1

2

95236-2702001

Уголок

2

3

1282001645

Болт М16х45 класс прочн. 8,8

8

4

1283000116

Гайка М16 самостопорящаяся кл. прочн.8 с покр. DIN 985 (ГОСТ Р 50273-92)

8

5

1286010016

Шайба 16 ГОСТ11371-78 с покрытием

1

6

1282001640

Болт М16х40 класс прочности 8.8, ГОСТ 7805-70 с покрытием

1

1

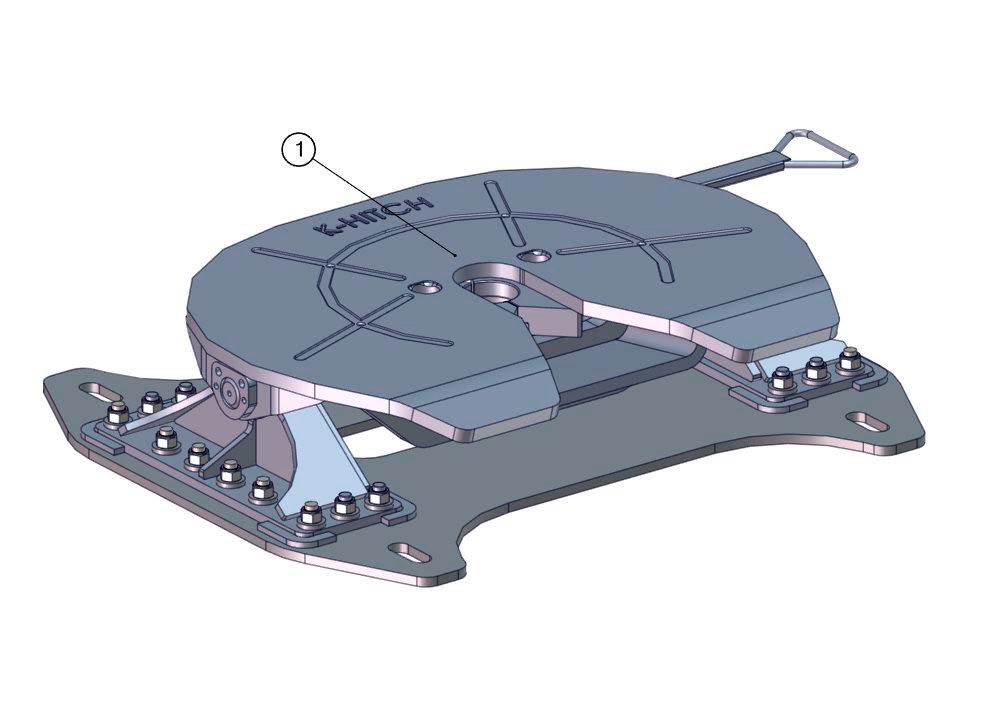

4591254253

Устройство седельно-сцепное Fuwa K HITCH KD15E902237 (50т).

1

2

1282002090

Болт М20-6gх90.109.016 ГОСТ 7805-70

8

3

1282000613

Болт М20-6gх70.109.016 ГОСТ 7805-70

12

4

1282000622

Гайка М20 кл.п.8, самоконтрящаяся с покр. DIN 985 (ГОСТ Р 50273-92)

2

5

1286010020

Шайба 20 ГОСТ11371-78 с покрытием

2

6

9540-2711012

Шайба

2

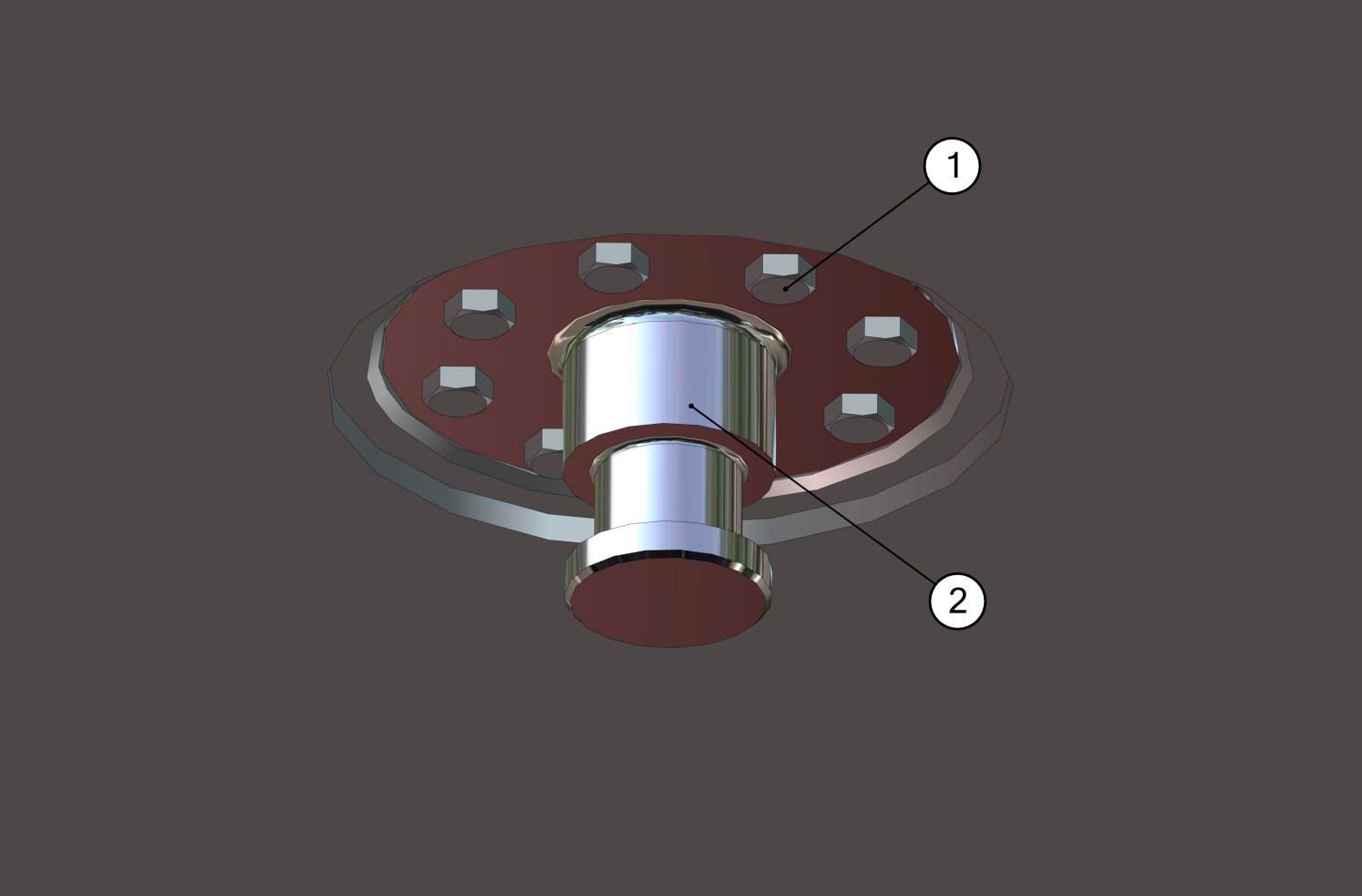

1

4592906227

Болт для крепления шкворня М20х50, 2088 10 000006 0, фирмы SAF

8

2

4592906226

Шкворень 50165S18, 2108 30 000006 0 (2" усиленный), фирмы SAF

1

3

4592906222

Чашка шкворня 2031 10 000009 0 (толщина опорной плиты 16мм) фирмы SAF

1

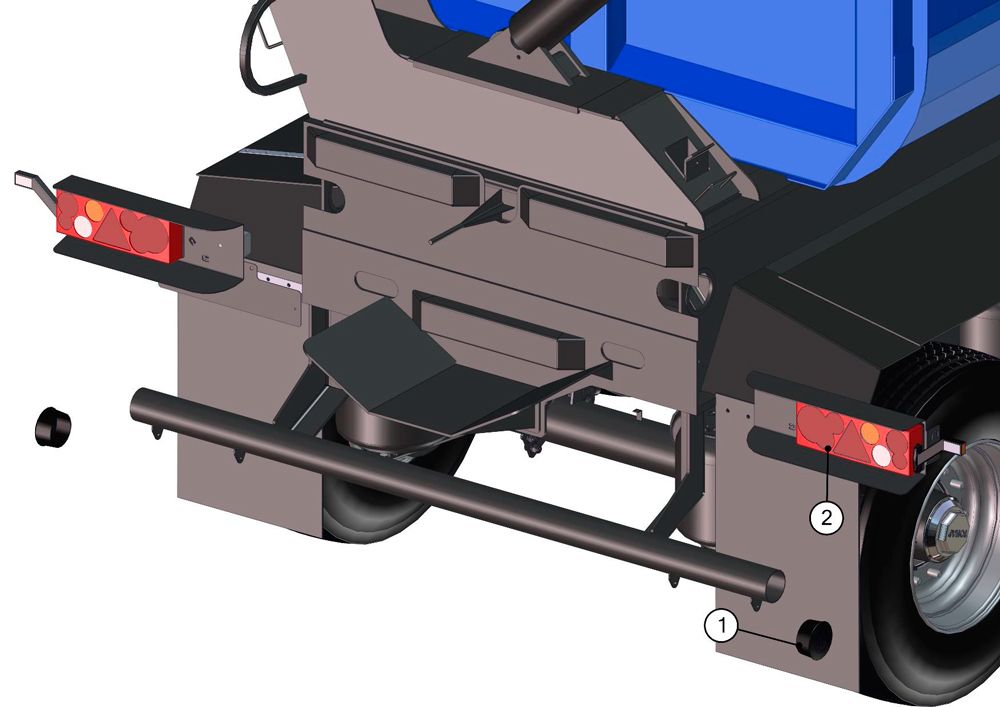

1

4591254376

Заглушка 9746-2804002

2

2

4573600578

Фонарь задний ФЗ 05.24Л-03 (разъем 1718230-2 байонет, БГО)

1

3

4573600579

Фонарь задний ФЗ 05.24П03 (разъем 1718230-2 байонет, БГО)

1

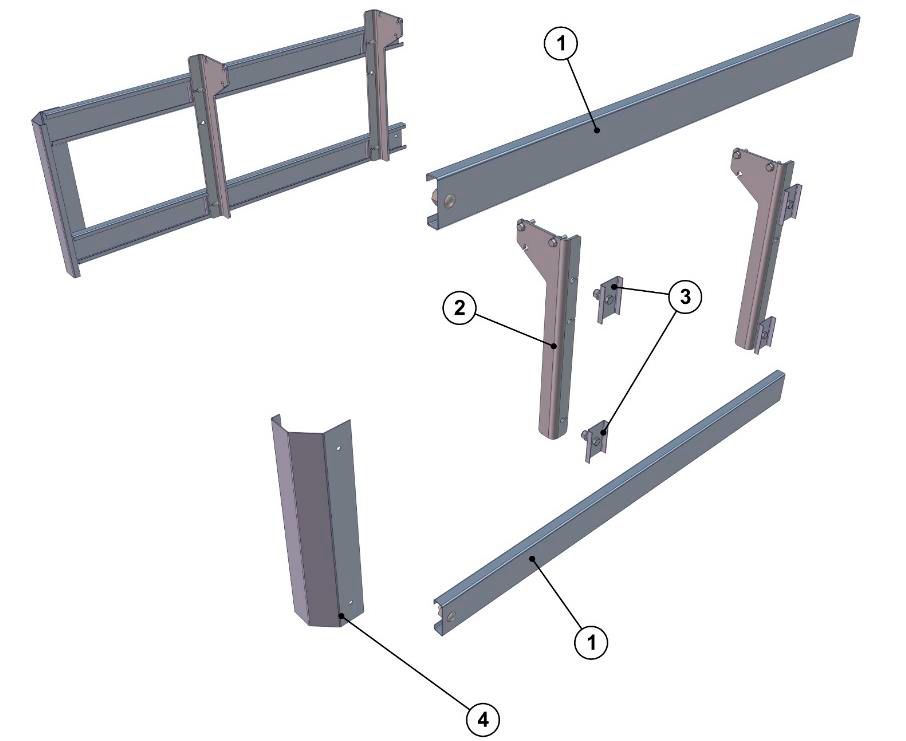

1

9746-2820153-19

Балка продольная

4

2

97461-2820125-60

Кронштейн

4

3

9746-2820040

Прижим

4

4

9746-2820005

Законцовка

2

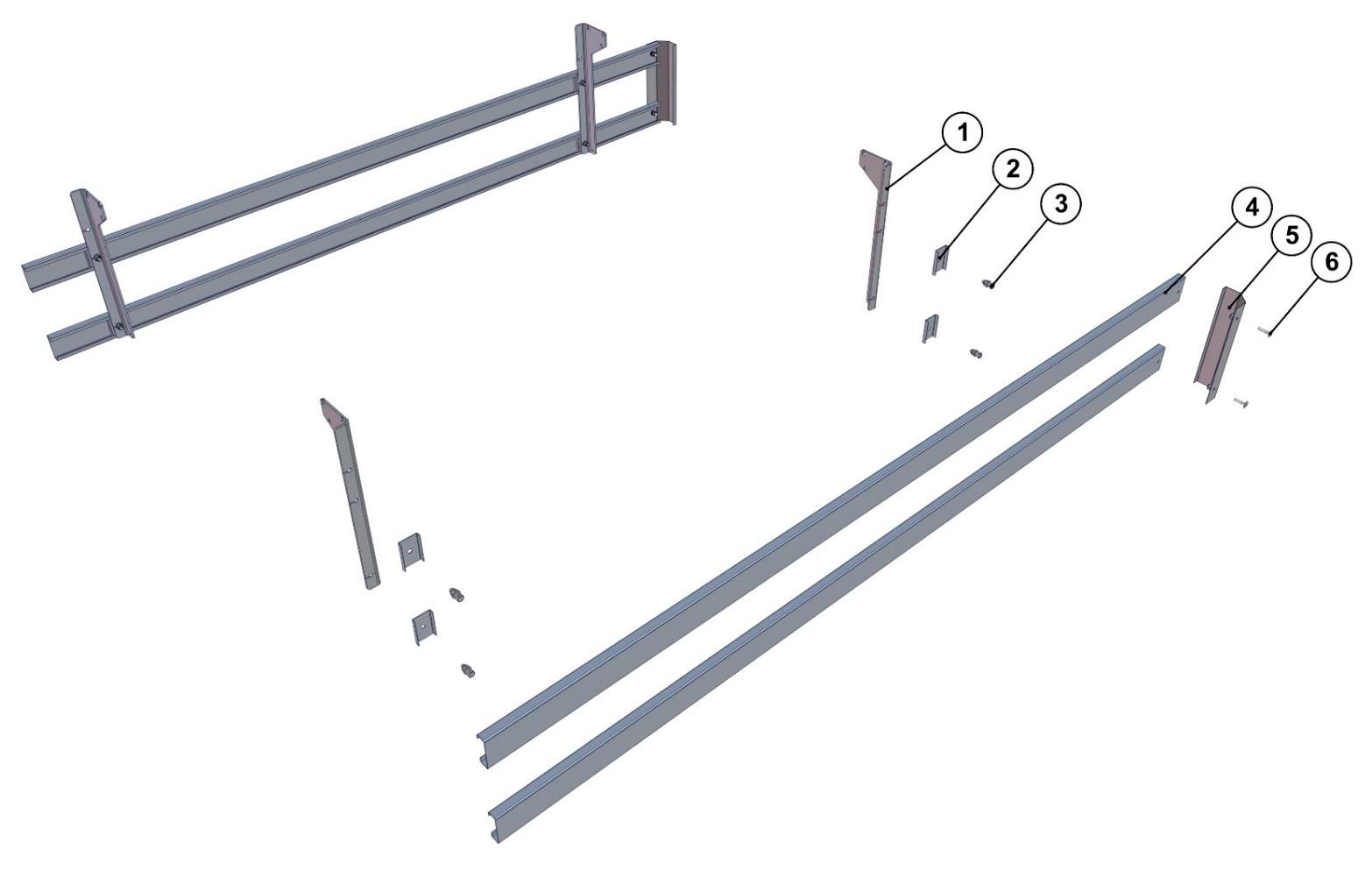

1

97461-2820125-60

Кронштейн

2

2

85795-2820125

Кронштейн

2

3

9746-2820040

Прижим

2

4

1282001040

Болт М10-6gх40.109.016ГОСТ 7805-70

4

5

9746-2820153-14

Балка продольная

2

6

9746-2820005

Законцовка

1

7

1284000925

Винт М10х25 с полукр.головкой, с внутр. шестигранником, ISO 7380

2

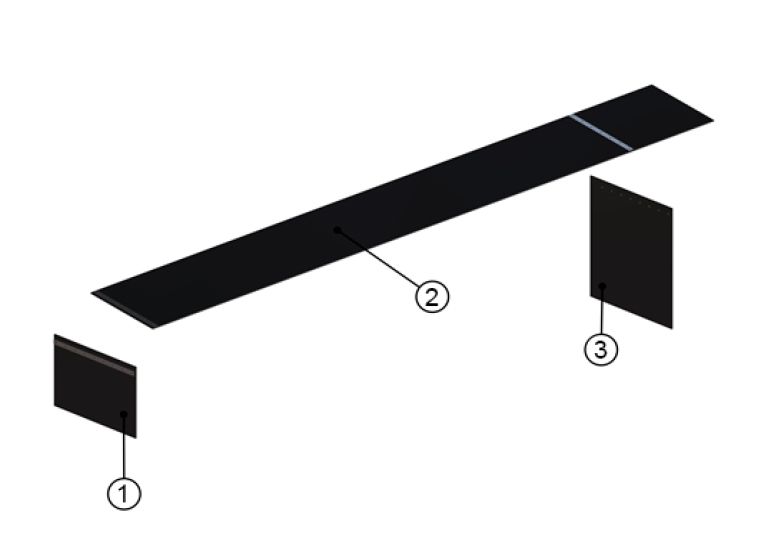

1

9541-3106006

Брызговик задний

2

2

9541-3105009

Крыло

1

3

9541-3105008

Крыло

1

4

952362-3101013

Брызговик задний

2

5

9541-3105007

Крыло

1

6

95236-3104018

Планка

1

7

9541-5700370

Решетчатый настил

1

8

7511-3101003

Заглушка

2

9

1286010010

Шайба 10 ГОСТ11371-78 с покрытием

2

10

1282001036

Болт М10-6gх35.88.016 ГОСТ 7805-70

1

11

1283000110

Гайка М10 класс прочности 8 самостопорящаяся с покр. DIN 985 (ГОСТ Р 50273-92)

1

12

1284000832

Винт М8х25 впотай

8

13

1286010008

Шайба 8 ГОСТ11371-78 с покрытием

8

14

1280362908

Гайка М8 самостопорящ. кл.пр. 8 с покр. DIN 985 (ГОСТ Р 50273-92)

8

15

1286020110

Шайба 10 увеличенная DIN9021, ГОСТ 6958-78 с покрытием

1

16

4592440012

Заглушка пластиковая 1 1/4" круглая с ребрами

4

1

9523-3101009-01

Крыло резиновое

2

2

95239-3101004

Крыло

2

3

9523-3101009-11

Крыло резиновое

2

4

9523-3101005-01

Планка

8

5

9540-3102011

Цепь

4

6

1282001036

Болт М10-6gх35.88.016 ГОСТ 7805-70

56

7

1283000110

Гайка М10 класс прочности 8 самостопорящаяся с покр. DIN 985 (ГОСТ Р 50273-92)

56

8

1286010010

Шайба 10 ГОСТ11371-78 с покрытием

56

9

1286020108

Шайба 8 увеличенная DIN9021, ГОСТ 6958-78 с покрытием

16

10

1280362908

Гайка М8 самостопорящ. кл.пр. 8 с покр. DIN 985 (ГОСТ Р 50273-92)

8

11

1282000820

Болт М8-6gх25.88.016 ГОСТ 7805-70

8

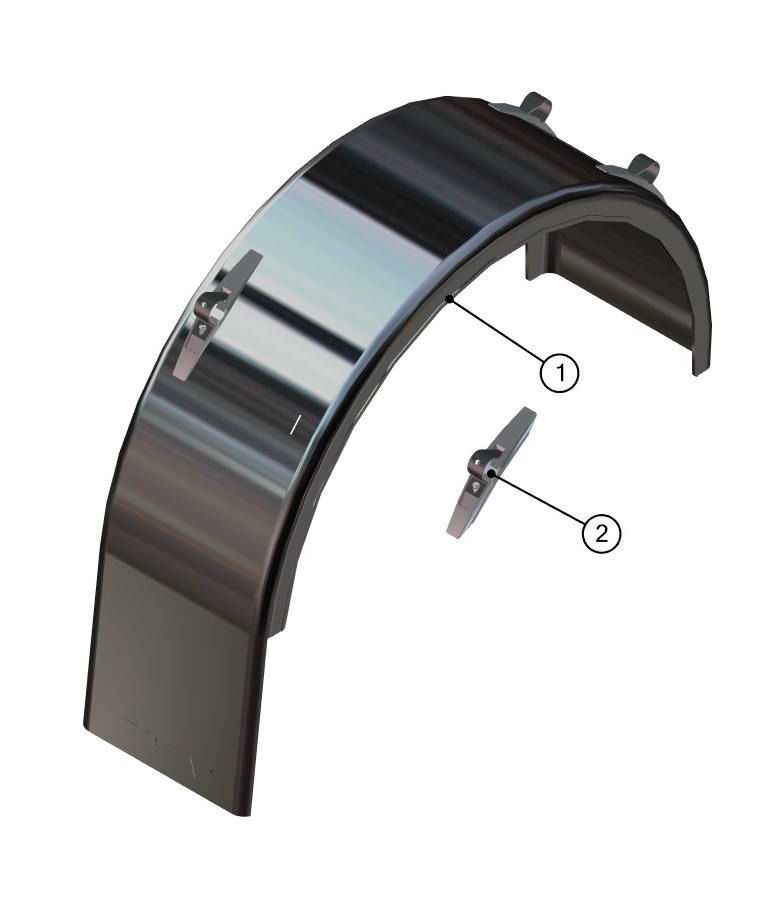

1

9541-3107030

Крыло 5161567 с брызговиком в сборе

6

2

9541-3107010

Кронштейн крыла в сборе

1

3

1282001035

Болт М10-6gх30.109.016 ГОСТ 7805-70

4

4

1283000110

Гайка М10 класс прочности 8 самостопорящаяся с покр. DIN 985 (ГОСТ Р 50273-92)

4

5

1286010010

Шайба 10 ГОСТ11371-78 с покрытием

9

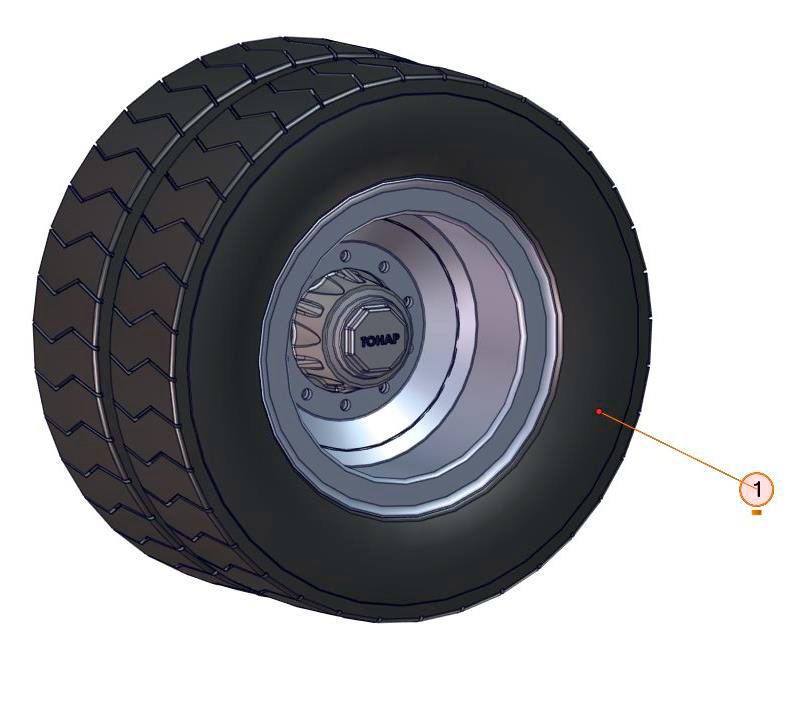

1

2521016316

Колесо Maxion 24'' в сборе c шиной Goodyear 325/95 R24

1

2

5301310607

Удлинитель вентиля резиновый в мет. оплётке EX-250RM (250 мм)

6

3

45253-3533155

Кронштейн вентиля колеса

6

4

4599122217

Гайка колёсная М24х1,5 Н34-0410

6

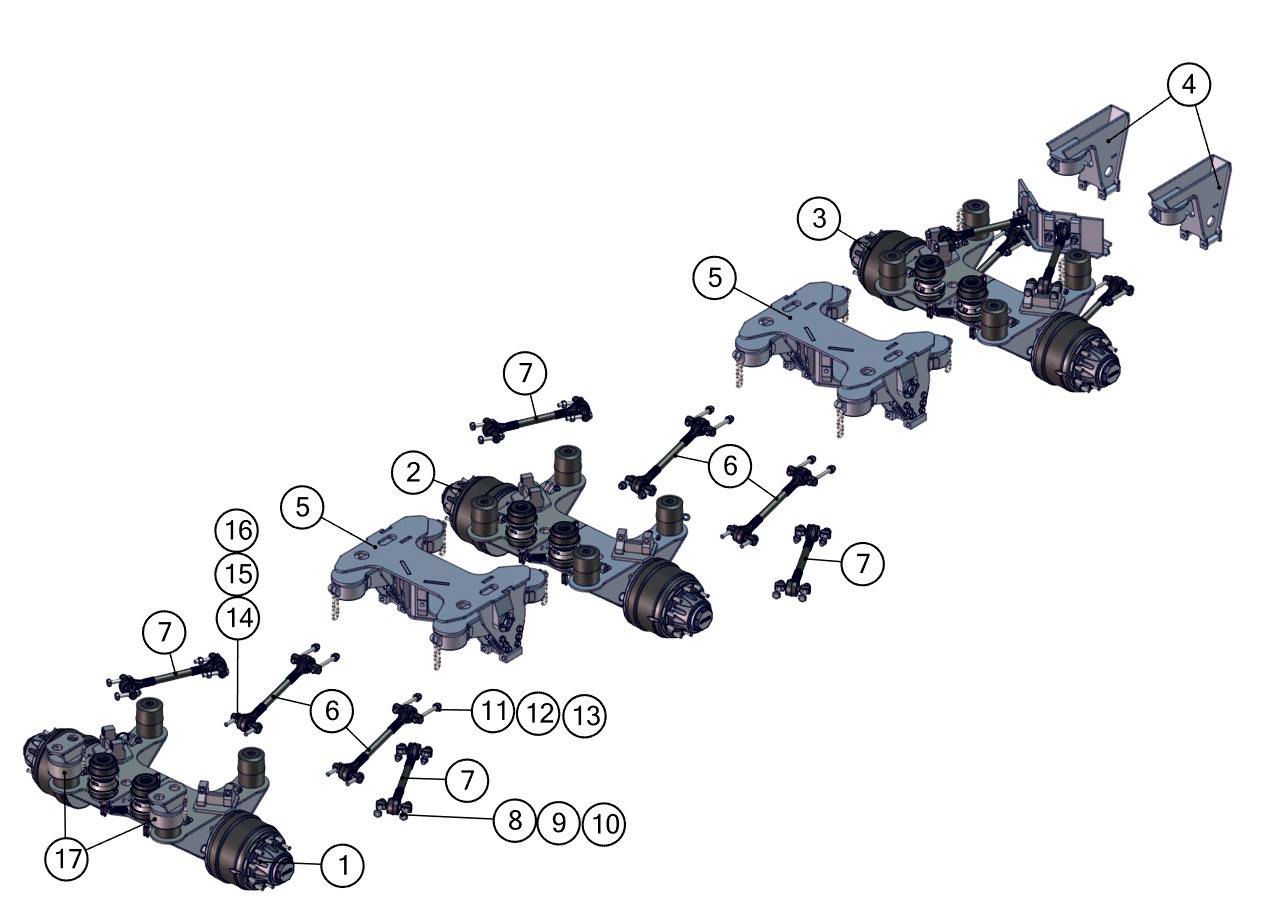

1

20880-2410010-10

Ось с тормозами 20т с ABS

1

2

20880-2410010

Ось с тормозами 20т

1

3

20880-2410010-01

Ось с тормозами 20т энергоаккумуляторы устан. выходами назад

1

4

2042-2912440

Кронштейн подвески передний

2

5

2042-2912160-10

Кронштейны балансира с поперечиной

2

6

2247120066

Штанга реактивная 2552-2919010-10 (80,5 градусов)

6

7

2247120065

Штанга реактивная 2552-2919010 ( 90 градусов)

6

8

2552-2919031

Болт М27х2 L=120мм

24

9

4525-2919032-20

Гайка М27х2

24

10

1283000123

Шайба 27.03.019, ГОСТ 11371-78

24

11

2552-2919031-20

Болт М27х2 L=230мм

12

12

4525-2919032-20

Гайка М27х2

36

13

1283000123

Шайба 27.03.019, ГОСТ 11371-78

36

14

2552-2919031-20

Болт М27х2 L=230мм

12

15

1286010020

Шайба 20 ГОСТ11371-78 с покрытием

12

16

4599121141

Гайка М20 в/проч.10.0 DIN 6915

12

17

2042-2912160-10

Кронштейны балансира с поперечиной

2

1

20880-2410005

Ось с реактивными штангами (20т)

1

2

20880-2410005-02

Ось с реактив. штангами (20т) цепь 7зв. энергоаккум.устан.выходами назад с АБС

1

3

20880-2410005

Ось с реактивными штангами (20т)

1

4

2042-2912440

Кронштейн подвески передний

2

5

2042-2912160-10

Кронштейны балансира с поперечиной

2

6

2247120066

Штанга реактивная 2552-2919010-10 (80,5
градусов)

6

7

2247120065

Штанга реактивная 2552-2919010 ( 90 градусов)

6

8

2552-2919031

Болт М27х2 L=120мм

24

9

4525-2919032-20

Гайка М27х2

24

10

1283000123

Шайба 27.03.019, ГОСТ 11371-78

24

11

2552-2919031-20

Болт М27х2 L=230мм

12

12

4525-2919032-20

Гайка М27х2

36

13

1283000123

Шайба 27.03.019, ГОСТ 11371-78

36

14

2552-2919031-20

Болт М27х2 L=230мм

12

15

1286010020

Шайба 20 ГОСТ11371-78 с покрытием

12

16

4599121141

Гайка М20 в/проч.10.0 DIN 6915

12

17

2042-2912160-10

Кронштейны балансира с поперечиной

2

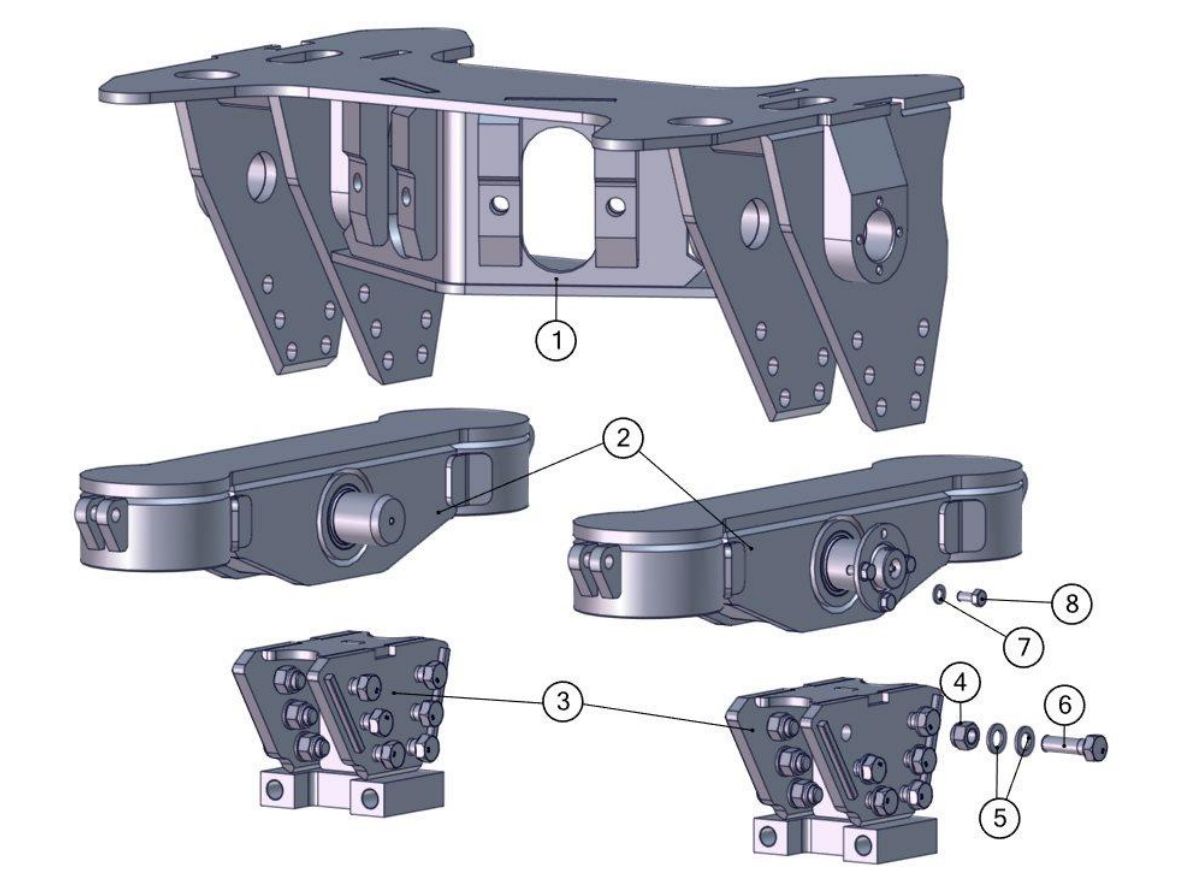

1

2042-2912160-20

Кронштейны балансиров с поперечиной

1

2

2042-2912470

Кронштейн балансира

2

3

2042-2912470-01

Кронштейн балансира

2

4

2552-2912490

Кронштейн крепления штанги

2

5

2552-2912161

Ось балансира

2

6

1286010014

Шайба 14

8

7

1040002810

Болт М24х80

8

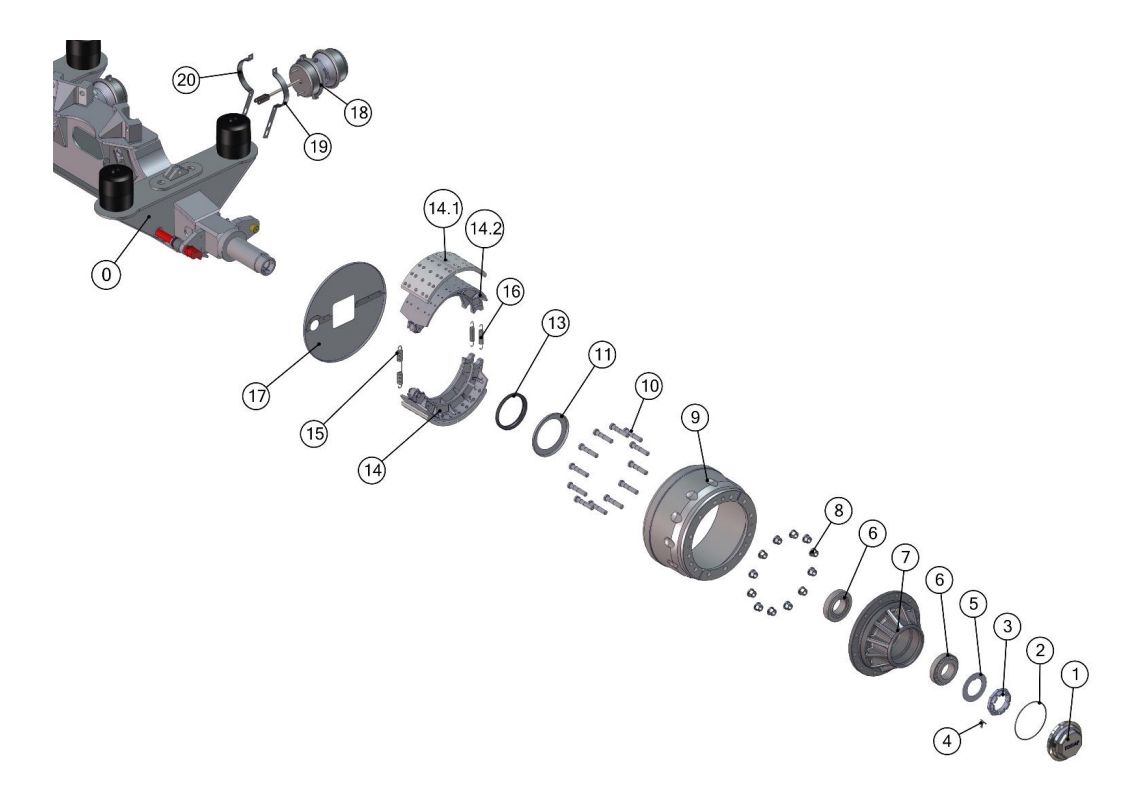

1

20880-2410020

Балка оси с кронштейнами

1

2

4600002432

Крышка ступицы

2

3

4591254317

Кольцо уплотнительное резиновое

2

4

4599122218

Гайка подшипников

2

5

1287000850

Шплинт 8х50

2

6

9042-3104077

Шайба упорная

2

7

4591257522

Подшипник роликовый 7520А

4

8

5301310426

Ступица

2

9

4599122217

Гайка колёсная М24х1,5

24

10

4598700480

Барабан тормозной

2

11

20883-3104050

Болт колёсный

20

12

20883-3104027

Шайба защитная

2

13

4591122311

Манжета 170х200

2

14

2200080059

Колодка тормозная с роликом 420х220

4

15

*

Накладка тормозная

8

16

*

Колодка тормозная

4

17

1284000144

Пружина колодок, 05.397.58.03

4

18

1284000145

Пружина стяжная колодок, 03.397.33.06.0

4

19

1284000146

Пружина стяжная колодок, 03.397.33.07.0

4

20

20880-3502051-10

Щит грязезащитный в сборе

2

21

5512300091

Камера тормозная Т30/30

2

22

9042-3502170-20

Хомут с уплотнителем

2

23

9042-3502170-21

Хомут с уплотнителем

2

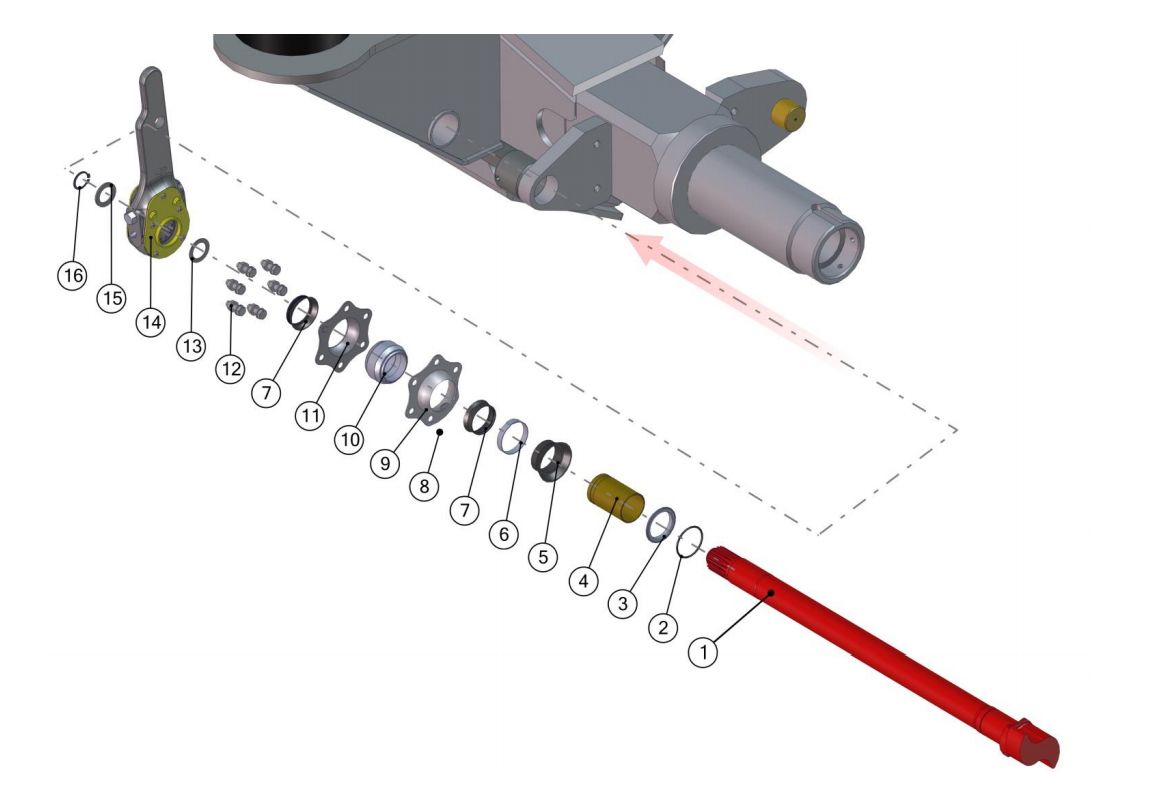

1

2200080062

Кулак разжимной левый

1

2

1284000249

Кулак разжимной правый

1

3

2200080072

Кольцо стопорное

2

4

2200080073

Кольцо упорное

2

5

4591251253

Втулка

2

6

2200080054

Чехол

2

7

2200080070

Хомут

2

8

4591122331

Манжета

4

9

2640200000

Маслёнка

2

10

2332909003

Крышка

2

11

4591251254

Подшипник

2

12

2332909004

Крышка

2

13

1282000820

Болт М8х25

8

14

1280362908

Гайка М8 самостопор.

8

15

1286010008

Шайба 8

8

16

4600002406

Сальник

2

17

1284000341

Регулятор тормоза

2

18

2200080176

Кольцо уплотнительное

2

19

2200080052

Кольцо О-образно

2

1

4573640572

Фонарь передний габаритный ГФ1-15КВ
бесцветный с кабелем 1200мм

2

2

4573640570

Фонарь габаритный А3731.001-18 автожелтый (с кабелем 450мм)

8

3

4573640554

Фонарь задний светодиодный 1036(левый)

1

4

4573640555

Фонарь задний светодиодный
1039(правый)

1

5

4573600576

Фонарь габаритный ФГ 00Л-01 (разъем АМР 282080-1левый)

1

6

4573600577

Фонарь габаритный ФГ 00П-01 (разъем АМР 282080-1правый)

1

7

4573317707

Фонарь освещения номерного знака ОНЗ 00-003

2

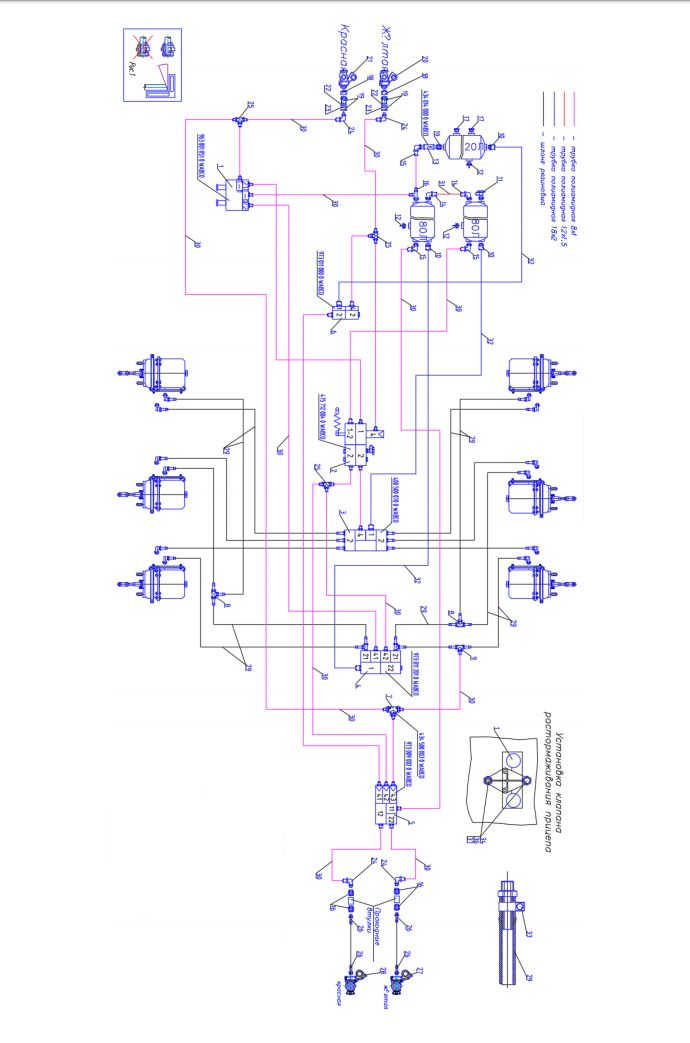

1

9746-3500350-10

Подсборка клапана растормаживания прицепа

1

2

95236-3500320-30

Подсборка механического РТС с поздухораспределителем

1

3

ПТЦ-3500510-10

Подсборка модулятора АБС

1

4

9541-3500370

Подсборка ускорительного клапана быстрого оттормаживания

1

5

9540-3500610

Подсборка крана управления тормозами прицепа

1

6

9541-3500360

Подсборка ускорительного клапана

1

7

9541-3500340

Подсборка крана двойного запорного

1

8

9746-3500570

Тройник в сборе

2

9

9540-3500650

Тройник

1

10

1284001004

Фитинг прямой М22х1,5 трубка 18х2, 9512 18-М22х1,5, CAMOZZI

3

11

1284001152

Клапан контр. вывода М22х1,5 (VPC М22х1,5-М16х1,5-S), фирмы CAMOZZI

1

12

1284000160

Клапан слива конденсата М22х1,5 №2VSM2215, SIRIT

3

13

4512935074

Клапан обратный 434 014 000 0, фирмы WABCO

1

14

1284001158

Фитинг-угольник (90град.) М22х1,5 трубка ф12х1,5 (9502 12-М22х1,5ТС), фирмы
CAMOZZI

2

15

2332910405

Фитинг-угольник 90град. М22х1,5 трубка ф8х1 28100806022153, SIRIT (камоци 9502)

3

16

1284001163

Фитинг-тройник М22х1,5 трубка ф8х1 (D9422 8- М22х1,5-S), фирмы CAMOZZI

1

17

1284000167

Заглушка D2612 М22х1,5 Камоцци

2

18

2332911108

Переходник D2522 М16х1,5 - М22х1,5-S фирмы Camozzi

2

19

2332911103

Переходник D2502 M22X1,5-M22X1,5-M16X1,5 (М16 с обоих сторон) L=39-40мм фирмы Camozzi

7

20

1284000107

Головка с фильтром желтая, 952 201 001 0, WABCO

1

21

1284000108

Головка с фильтром красная, 952 201 002 0, WABCO

1

22

2247120000м

Шайба пружинная, форма В-волнистая, внутр. ф23 (DIN137)

2

23

1286000122

Шайба 22 с покрытием

2

24

1284001261

Фитинг-угольник (90 град.) М16х1,5 , трубка ф8х1(D6502 8-М16х1,5), фирмы CAMOZZI

4

25

1284001183

Фитинг тройник под трубку 8 9540 , CAMOZZI

3

26

1284001117

Фитинг (елочка) М16х1,5 (DS2602 11,5-М16х1,5-S), фирмы CAMOZZI

4

27

5320372147

Евроразъем пневматический М22х1,5 452 200 212 0 (желтый) WABCO

1

28

5320372148

Евроразъем пневматический М22х1,5 452 200 211 0 (красный) WABCO

1

29

1284000120

Шланг 828 876 411 6, WABCO

3

30

2247210008

Трубка полиамид ф8х1 (материал РА12. Для пневматических систем тормозного привода)

3

31

2247210012

Трубка полиамид ф12х1,5 (материал РА12. Для пневматических систем тормозного привода)

2

32

1284000138

Трубка полиамидная ф18х2 (материал РА12. Для пневматических систем тормозного привода)

1

33

4598700144

Хомут ABA Original 15-24/С7 W1, ширина ленты 12мм

3

34

1282000820

Болт М8-6gх25.88.016 ГОСТ 7805-70

2

35

1280362908

Гайка М8 самостопорящ. кл.пр. 8 с покр. DIN 985 (ГОСТ Р 50273-92)

1

36

1286010008

Шайба 8 ГОСТ11371-78 с покрытием

1

37

1286000008

Шайба 8.65Г ГОСТ 6402-70 с покрытием

2

38

1282001040

Болт М10-6gх40.109.016ГОСТ 7805-70

2

39

1283000110

Гайка М10 класс прочности 8 самостопорящаяся с покр. DIN 985 (ГОСТ Р 50273-92)

2

40

1286010010

Шайба 10 ГОСТ11371-78 с покрытием

2

41

1286020110

Шайба 10 увеличенная DIN9021, ГОСТ 6958-78 с покрытием

2

42

3491522007

Лента спиральная ЛСТ-8

1

43

3491522009

Лента спиральная ЛСТ-12

1

44

2312523013

Стяжка пластиковая SEL.3.224 L=250х4,5мм (черный

3

45

1284000101

Кабель питания АБС для п/прицепа 12м, 4491251200, WABCO

1

46

1284000102

Кабель диагностики 3м, 4496150300, WABCO

1

47

1284000103

Кабель датчика АБС 3м, 4497120300, WABCO

2

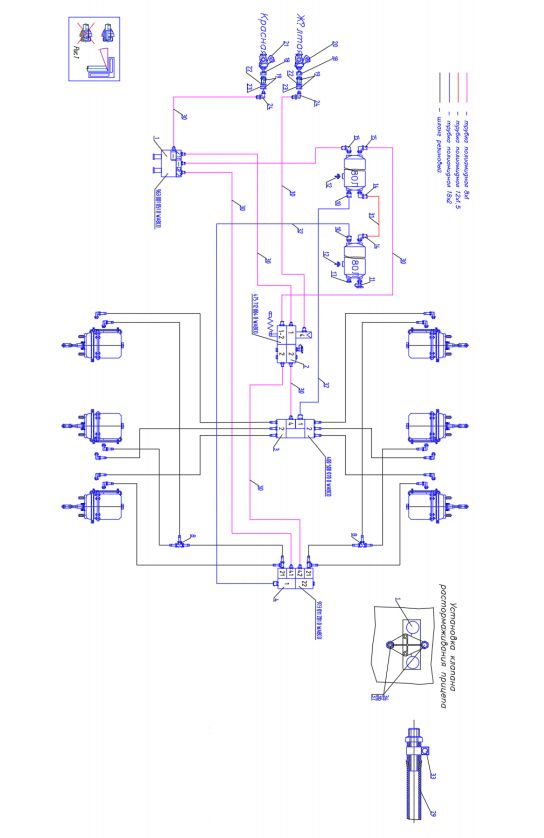

1

9746-3500350-10

Подсборка клапана растормаживания прицепа

1

2

95236-3500320- 30

Подсборка механического РТС с поздухораспределителем

1

3

ПТЦ-3500510-10

Подсборка модулятора АБС

1

4

9541-3500370

Подсборка ускорительного клапана быстрого оттормаживания

1

5

9746-3500570

Тройник в сборе

2

6

1284001004

Фитинг прямой М22х1,5 трубка 18х2, 9512 18-М22х1,5, CAMOZZI

3

7

1284001152

Клапан контр. вывода М22х1,5 (VPC М22х1,5-М16х1,5-S), фирмы CAMOZZI

1

8

1284000160

Клапан слива конденсата М22х1,5 №2VSM2215, SIRIT

3

9

1284001158

Фитинг-угольник (90град.) М22х1,5 трубка ф12х1,5 (9502 12-
М22х1,5ТС), фирмы CAMOZZI

2

10

2332910405

Фитинг-угольник 90град. М22х1,5 трубка ф8х1 28100806022153, SIRIT
(камоци 9502)

3

11

1284000167

Заглушка D2612 М22х1,5 Камоцци

2

12

2332911108

Переходник D2522 М16х1,5 - М22х1,5-S фирмы Camozzi

2

13

2332911103

Переходник D2502 M22X1,5-M22X1,5-M16X1,5 (М16 с обоих сторон) L=39-40мм фирмы Camozzi

7

14

1284000107

Головка с фильтром желтая, 952 201 001 0, WABCO

1

15

1284000108

Головка с фильтром красная, 952 201 002 0, WABCO

1

16

2247120000м

Шайба пружинная, форма В-волнистая, внутр. ф23 (DIN137)

2

17

1286000122

Шайба 22 с покрытием

2

18

1284001261

Фитинг-угольник (90 град.) М16х1,5 , трубка ф8х1(D6502 8-М16х1,5),
фирмы CAMOZZI

4

19

1284000120

Шланг 828 876 411 6, WABCO

3

20

2247210008

Трубка полиамид ф8х1 (материал РА12. Для пневматических систем
тормозного привода)

3

21

2247210012

Трубка полиамид ф12х1,5 (материал РА12. Для пневматических систем
тормозного привода)

2

22

1284000138

Трубка полиамидная ф18х2 (материал РА12. Для пневматических систем тормозного привода)

1

23

4598700144

Хомут ABA Original 15-24/С7 W1, ширина ленты 12мм

3

24

1282000820

Болт М8-6gх25.88.016 ГОСТ 7805-70

2

25

1280362908

Гайка М8 самостопорящ. кл.пр. 8 с покр. DIN 985 (ГОСТ Р 50273-92)

1

26

1286010008

Шайба 8 ГОСТ11371-78 с покрытием

1

27

1286000008

Шайба 8.65Г ГОСТ 6402-70 с покрытием

2

28

1282001040

Болт М10-6gх40.109.016ГОСТ 7805-70

2

29

1283000110

Гайка М10 класс прочности 8 самостопорящаяся с покр. DIN 985 (ГОСТ Р 50273-92)

2

30

1286010010

Шайба 10 ГОСТ11371-78 с покрытием

2

31

1286020110

Шайба 10 увеличенная DIN9021, ГОСТ 6958-78 с покрытием

2

32

3491522007

Лента спиральная ЛСТ-8

1

33

3491522009

Лента спиральная ЛСТ-12

1

34

2312523013

Стяжка пластиковая SEL.3.224 L=250х4,5мм (черный)

3

35

1284000101

Кабель питания АБС для п/прицепа 12м, 4491251200, WABCO

1

36

1284000102

Кабель диагностики 3м, 4496150300, WABCO

1

37

1284000103

Кабель датчика АБС 3м, 4497120300, WABCO

2
