ПРИЦЕП - САМОСВАЛ МОДЕЛИ 857951
Запчасти более ранних моделей «ТОНАР» смотрите в архиве запчастей

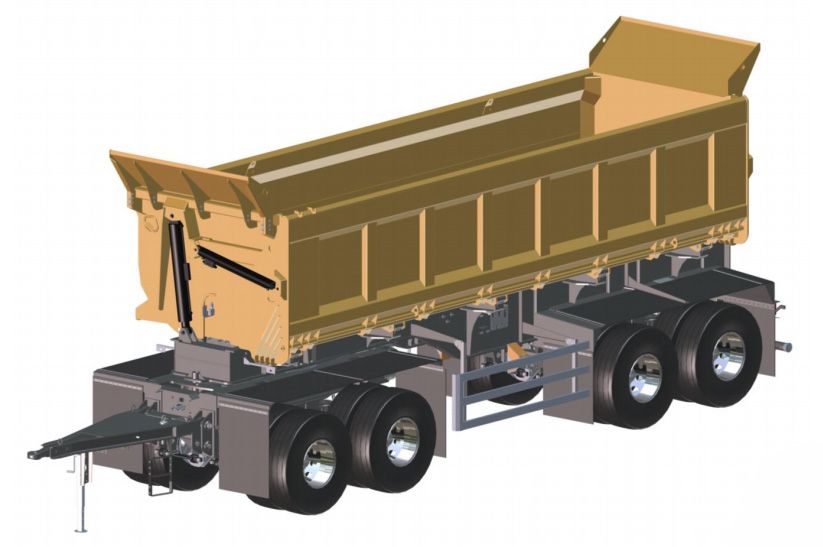

ОБЩИЙ ВИД.

Конструкция прицепа постоянно совершенствуется, поэтому некоторые конструктивные изменения могут быть не отражены в настоящем издании.
Внимание! Перед заказом запасных частей уточните применяемость деталей на данном изделии и их обозначение у менеджеров отдела послепродажного обслуживания.

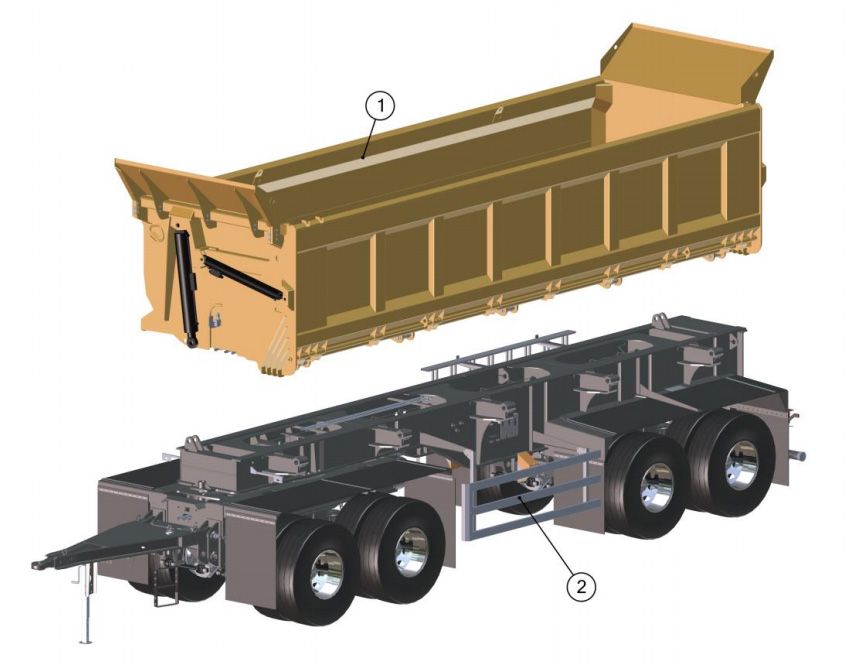

КУЗОВ И ШАССИ.

1
857951-4000070
Кузов в сборе
1
2
857951-0001010
Шасси
1

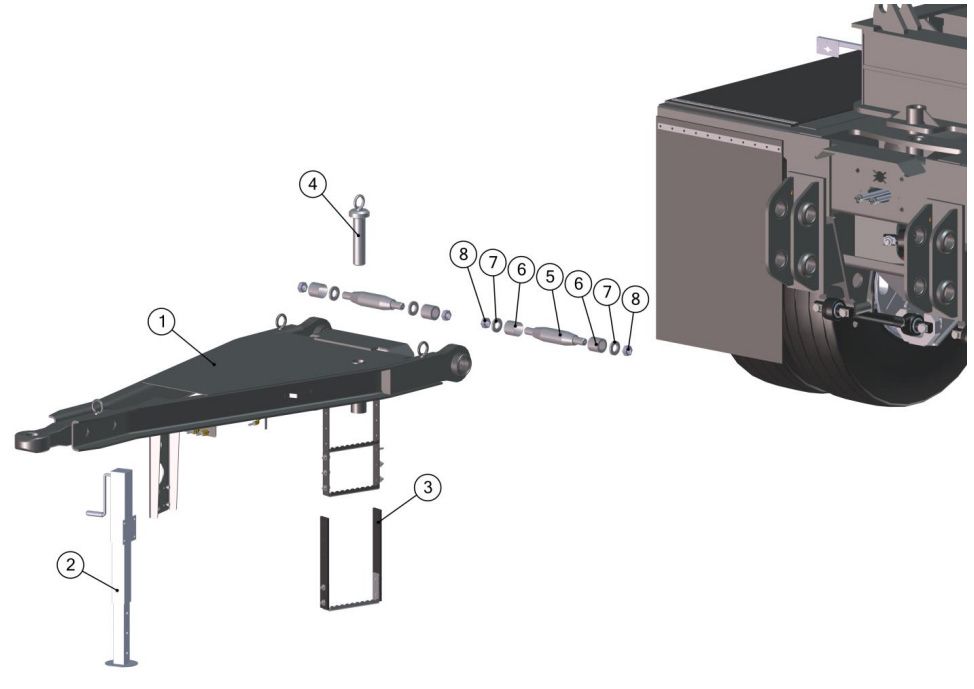

УСТАНОВКА ДЫШЛА.

1
857951-2700100
Дышло
1
2
4591254305
Устройство опорное
1
3
*
Ступень дополнительная
1
4
857951-2700010
Палец фисации поворотной тележки
1
5
857951-2700101
Палец дышла
1
6
857951-2701002
Втулка разрезная
4
7
857951-2701003
Шайба
4
8
1283000037
Гайка М36
4

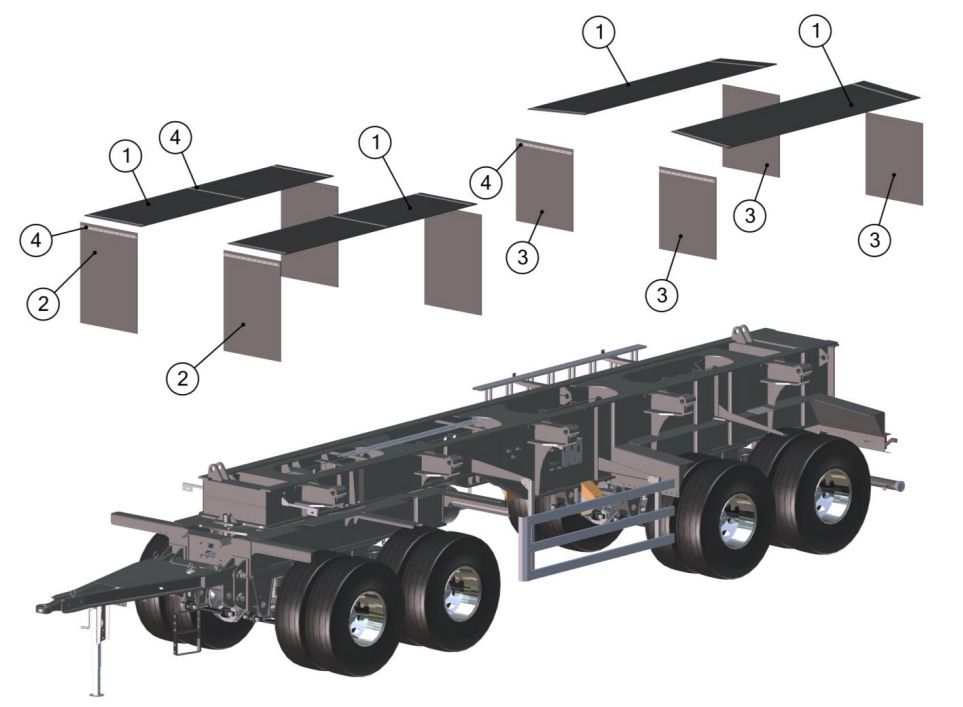

УСТАНОВКА КРЫЛЬЕВ.

1
857951-3101001
Крыло верхнее
4
2
9540-3119007
Брызговик задний
4
3
857951-3101002
Брызговик задний
4
4
9540-3119008
Планка
20

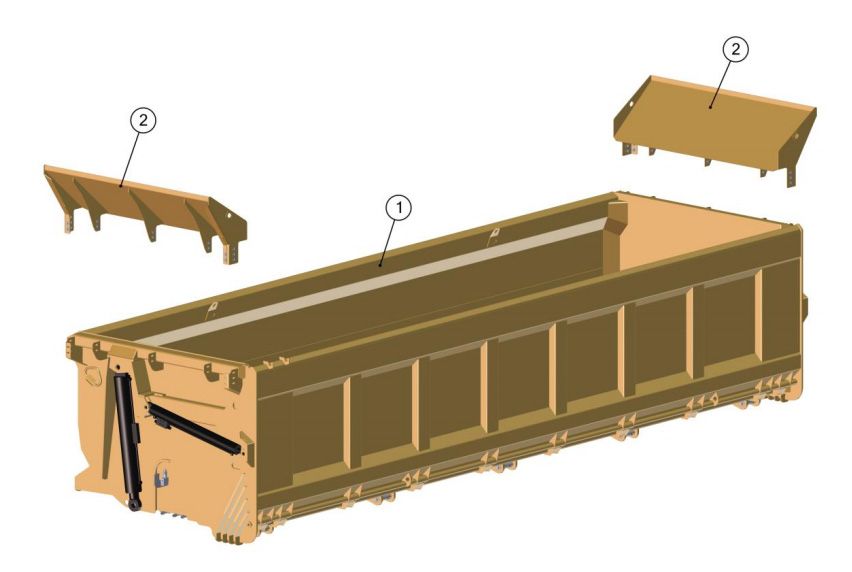

КУЗОВ В СБОРЕ.

1
857951-4000030
Кузов
1
2
857951-4000060
Козырёк
2

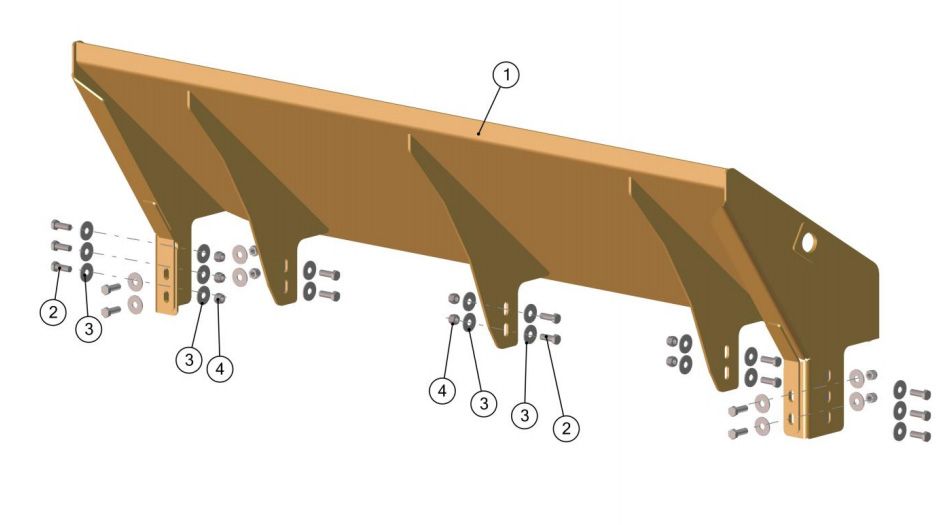

УСТАНОВКА КОЗЫРЬКОВ.

1
857951-4000060
Козырёк
2
2
1282001645
Болт М16х45
32
3
1286010216
Шайба А16
64
4
1283000116
Гайка М16
32

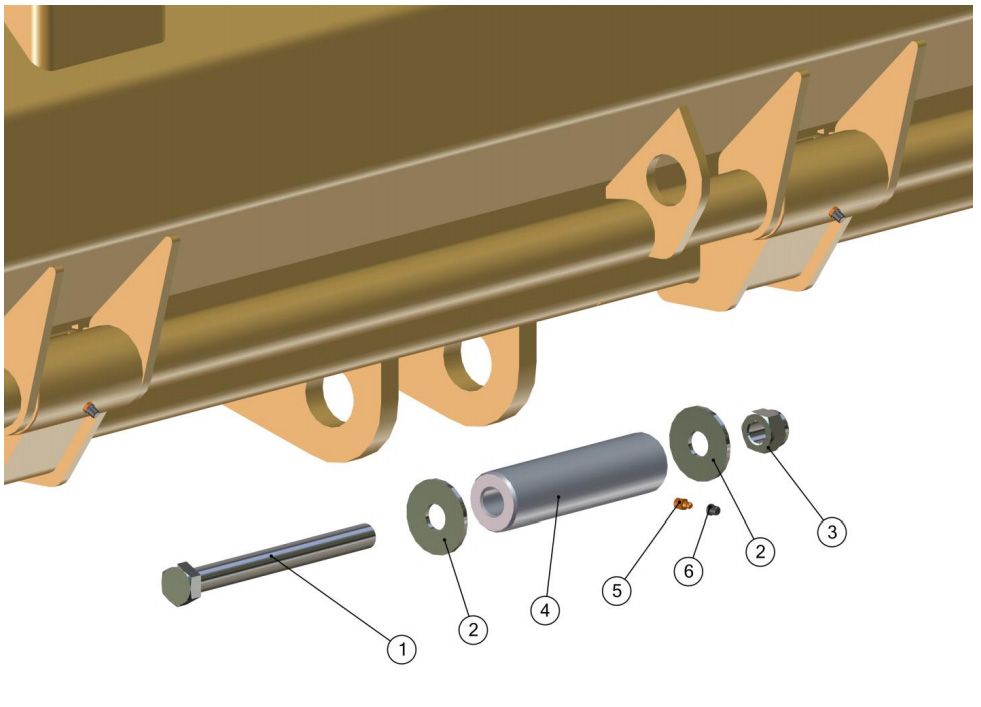

УСТАНОВКА КУЗОВА.

1
95236-4000024
Болт
5
2
1286010024
Шайба увеличенная
10
3
1283001324
Гайка М24
10
4
95236-4000023
Втулка
5
5
2640200000
Маслёнка
5
6
1251001287
Колпачёк штуцера прокачки резиновый ВАЗ 2101
5

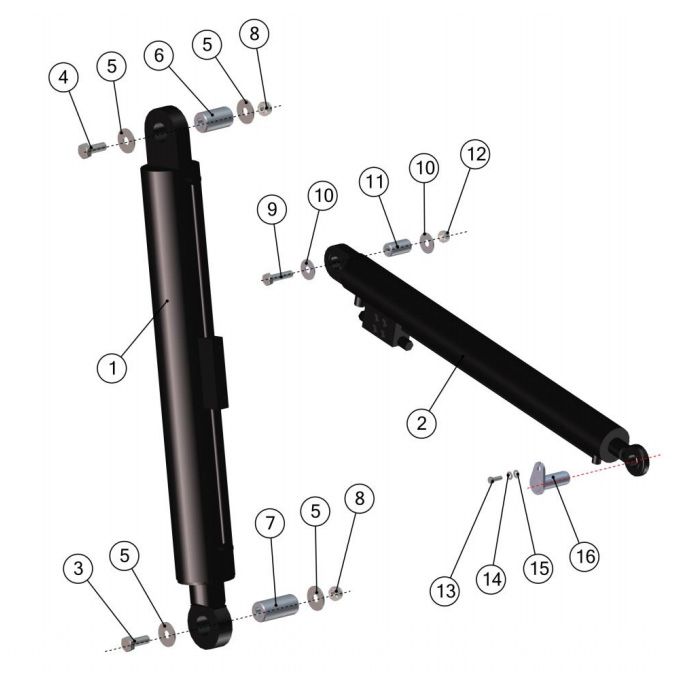

УСТАНОВКА ЦИЛИНДРОВ.

1
5301350510
Гидроцилиндр DE1000 150 1 CRN, Penta
2
2
5301350505
Гидроцилиндр DE 1020 90 1 CRN DX (правый), Penta
1
3
5301350509
Гидроцилиндр DE 1020 90 1 CRN SX (левый), Penta
1
4
1282002418
Болт М24х180
2
5
1282024160
Болт М24х160
2
6
1286010024
Шайба 24
8
7
95236-4000014
Втулка
2
8
95236-4000017
Втулка
2
9
1283001324
Гайка М24
4
10
1282000626
Болт М20х120
2
11
1282000623
Шайба
4
12
95236-4000015
Втулка
2
13
1282000622
Гайка М20
2
14
1282001235
Болт М12х35
2
15
1286000012
Шайба 65Г
2
16
1286010012
Шайба
2
17
95236-8600010
Палец
2
УСТАНОВКА ТРУБ НА КУЗОВ.

1
857951-8620110
Труба в сборе G1/2 - G3/4 L=3815мм
1
2
857951-8620120
Труба в сборе G3/4 - G3/4 L=3665мм
2
3
857951-8620130
Труба в сборе G1/2 - G3/4 L=4495мм
1
4
857951-8620140
Труба в сборе G3/4 - G3/4 L=4645мм
2
5
95236-8600070-10
Комплект крепления трубы ф25мм
10
6
2332910269
Тройник BSP (ш-ш-ш) 3/4" с наружной резьбой (S122012)
3
7
2332912121
Переходник прямой Г-Г BSP (60) 3/4"-3/4" (А117212)
6

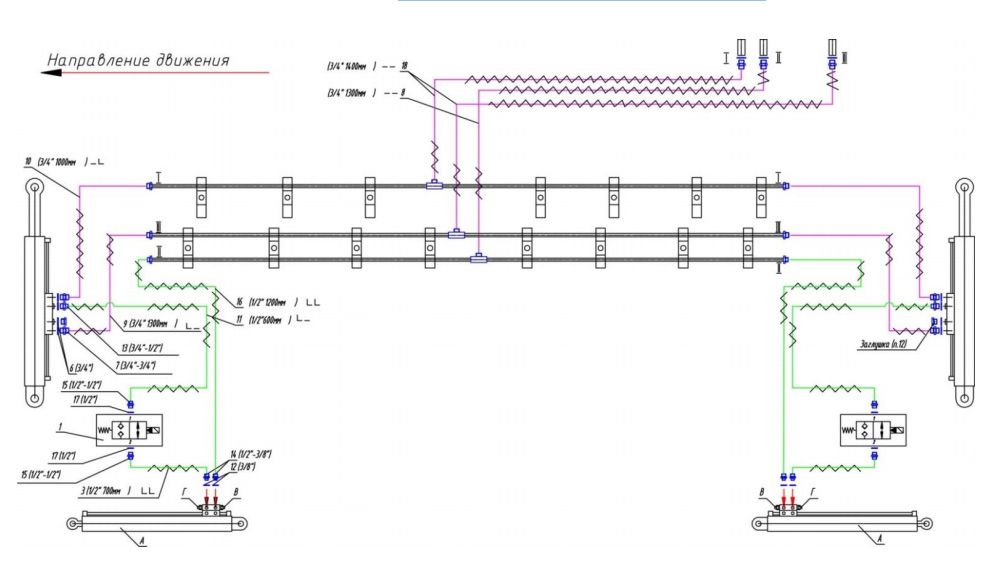

УСТАНОВКА ГИДРОПРИВОДА НА КУЗОВ.

1
4512935063
Клапан электромагнитный B12S-2L-4B-S KIT, нормально закрытый, G1/2", 24В
2
2
857951-8609130
Рукав 1/2(90)-1/2(90) L=700мм, 200bar
2
3
3491522009
Лента спиральная ЛСТ-12
5м
4
1040003905
Лента ЛСТ20
8м
5
2332910182
Шайба медная G3/4" D616G00341, Penta
11
6
2332910390
Штуцер BSP (ш) 3/4" BSP (ш) 3/4" (А101012)
7
7
857951-8609210-03
Рукав 3/4-3/4 L=1300мм, 200 bar
1
8
857951-8609220-04
Рукав 3/4-3/4(90) L=1300мм, 200 bar
2
9
95406-8609220-01
Рукав 3/4-3/4(90) L=1000мм, 200 bar
2
10
857951-8609120
Рукав 1/2 - 1/2(90) L=600мм, 200bar
2
11
2332910228
Кольцо медное GR 17-23-2 Hansa-FIex
4
12
2332910242
Штуцер G1/2"(М)-G3/4"(М), G НВ 08 НВ 12 "Hansa-Flex" (А10200812)
2
13
2332910240
Штуцер G3/8"(М)-G1/2"(М), G НВ 06 НВ 08 "Hansa-Flex" (А10200608)
4
14
2332910243
Штуцер G1/2"(М)-G1/2"(М), G HB 08 (А101008)
4
15
857951-8609130-01
Рукав 1/2(90)-1/2(90) L=1200мм, 200bar
2
16
2332910227
Кольцо медное GR 21-27-2 Hansa-FIex
4
17
857951-8609210-04
Рукав 3/4-3/4 L=1400мм, 200 bar
2
18
1282000855
Болт М8-6gх55.88.016 ГОСТ 7805-70
4
19
1283000008
Гайка М8 класс прочности 8.8, ГОСТ 5915-70 с покрытием
4
20
1286010008
Шайба 8 ГОСТ11371-78 с покрытием
8
21
2541000009
Уплотнитель для окантовки двери 45253-6400001
1.2м

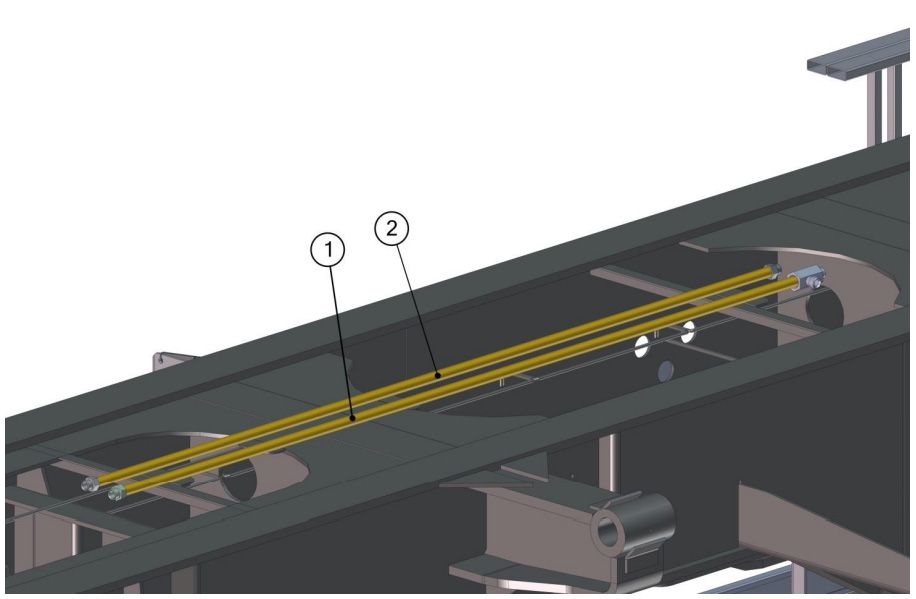

УСТАНОВКА ТРУБ НА ШАССИ.

1
857951-86100060
Труба в сборе
1
2
857951-86100060
Труба в сборе
1
УСТАНОВКА ГИДРОПРИВОДА НА ШАССИ.
1
857951-8610040
Труба в сборе
1
2
857951-8610060
Труба в сборе
1
3
857951-8610050
Труба в сборе
2
4
857951-8610030
Труба в сборе
1
5
857951-8609220-01
Рукав 3/4-3/4(90) L=386мм, 200 bar
4
6
95405-8609230-05
Рукав 3/4(90)-3/4(90) 200 bar L=750мм
4
7
95406-8609220
Рукав 3/4-3/4(90) L=800мм, 200 bar
3
8
857951-8609230
Рукав 3/4(90)-3/4 (90) L=700мм, 200 bar
1
9
857951-8609210
Рукав 3/4-3/4 L=2000мм, 200 bar
1
10
2332910386
Кольцо с манжетой USIT-R G3/4" D619G00341 (Т21012)
2
11
95236-8600070-10
Комплект крепления трубы ф25мм
10
12
4512935061
Клапан обратного давления последовательный VS35-03-B-3APP
16
13
2332910242
Штуцер G1/2"(М)-G3/4"(М), G НВ 08 НВ 12 "Hansa-Flex" (А10200812)
2
14
4599160012
БРС 3/4 (SKF 20 IR 4 "HansaFlex")резьб.папа (SF1012)
2
15
4599160015
БРС 3/4 (SKL 20 IR 4 "Hansa-Flex") резьб.мама (SM1012)
2
16
4512935061
Клапан обратного давления послед-ный VS35-03-B-3APP (D808G01201), фирмы PENTA
1
17
2332910182
Шайба медная G3/4" D616G00341, Penta
16
18
2332910040
Заглушка под "мама" SKL ZUBS 4, ф. HANSA FLEX (для SKL 20 IR 4 VA или 2332910212)
1
19
2332910041
Заглушка под "папа" SKF ZUBS 4, ф. HANSA FLEX (для SKF 20 IR 4 VA или 2332910213)
1
20
2332911207
Заглушка BSP 3/4" (B STOPFEN)
6
21
2332910227
Кольцо медное GR 21-27-2 Hansa-FIex
2

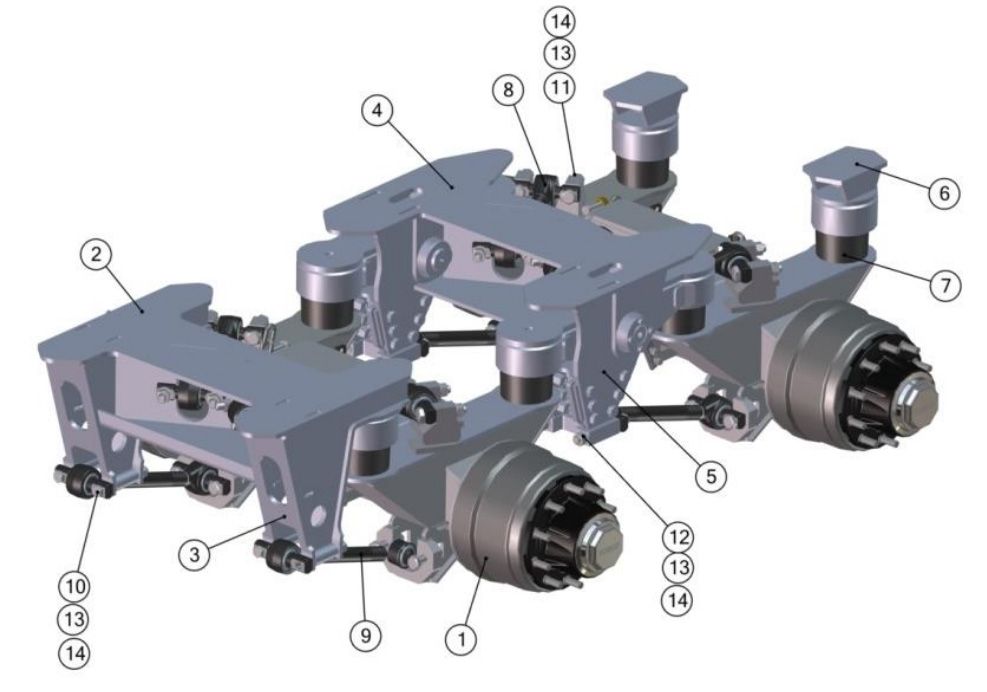

ПОДВЕСКА.

1
857951-2410010
Ось с тормозами 20т
1
2
*
Поперечина в сборе
1
3
2042-2912440
Передний кронштейн подвески
2
4
*
Поперечина балансиров
1
5
2042-2912470/470-01
Кронштейн балансира
1/1
6
2042-2912480
Задний кронштейн подвески
2
7
2552-2934002
Упругий элемент подвески
8
8
2247120065
Штанга реактивная нижняя
4
9
2247120066
Штанга реактивная верхняя
4
10
2552-2919031
Болт М27-220
8
11
2552-2912031-10
Болт М27х2-150
16
12
2552-2912031-20
Болт М27х120
8
13
4525-2919032-20
Гайка М27х2
32
14
1283000123
Шайба 27
32

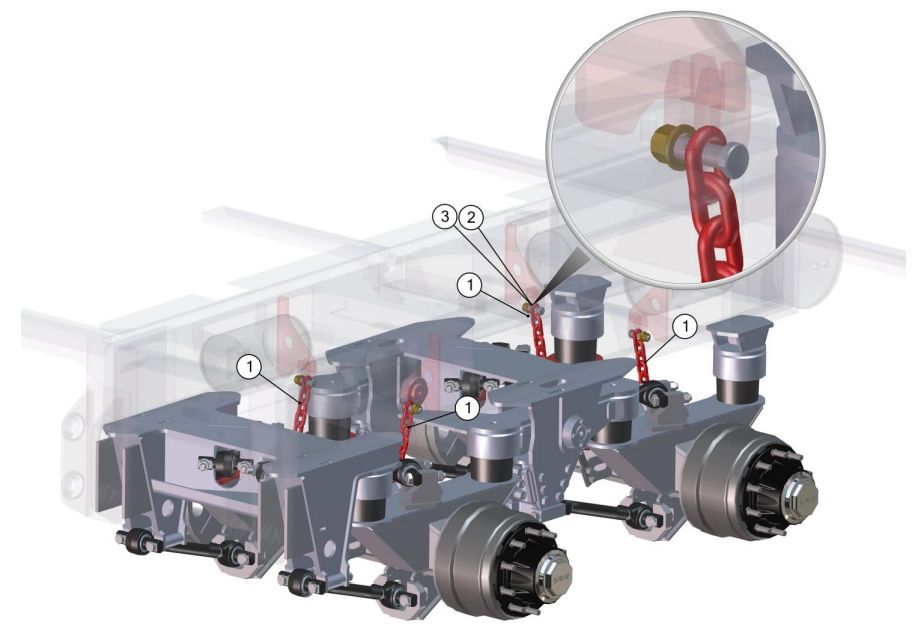

СТРАХОВОЧНЫЕ ЦЕПИ.

1
4563000751
Цепь грузоподъемная кл. пр Т-8
4
2
1282000021
Болт колесный
8
3
4599122215
Гайка колесная
8

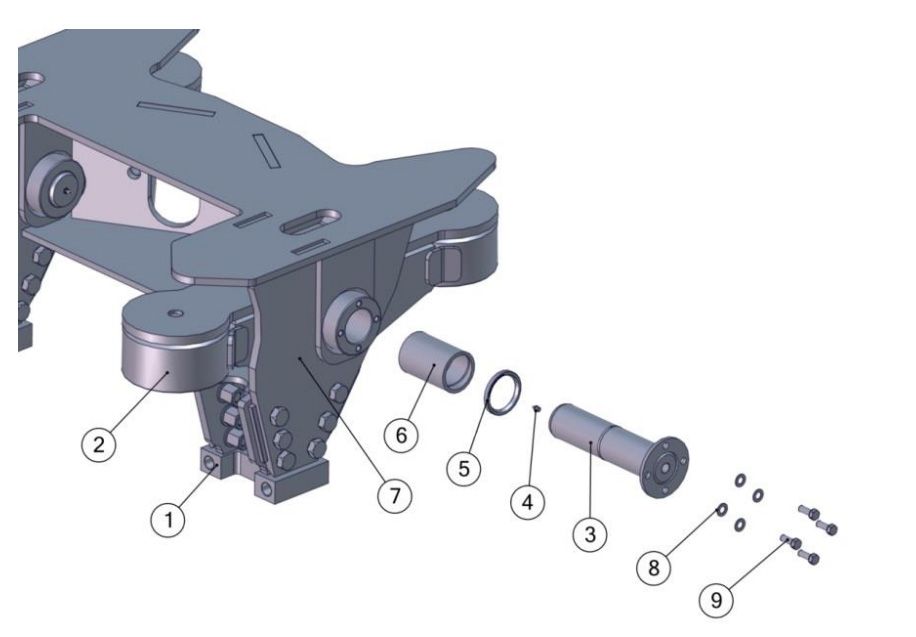

БАЛАНСИР.

1
2042-2912490
Кронштейн крепления штанги
1
2
2552-2912460
Балка крепления упругих элементов
1
3
2552-2912161
Ось балансира
1
4
2640200000
Масленка
1
5
4591122349
Манжета 2-75-95-10
1
6
2552-2912240
Обойма с втулкой
1
7
2042-2912470
Кронштейн балансира
1
8
1286010014
Шайба 14
4
9
1282001631
Болт М14х1,5-30

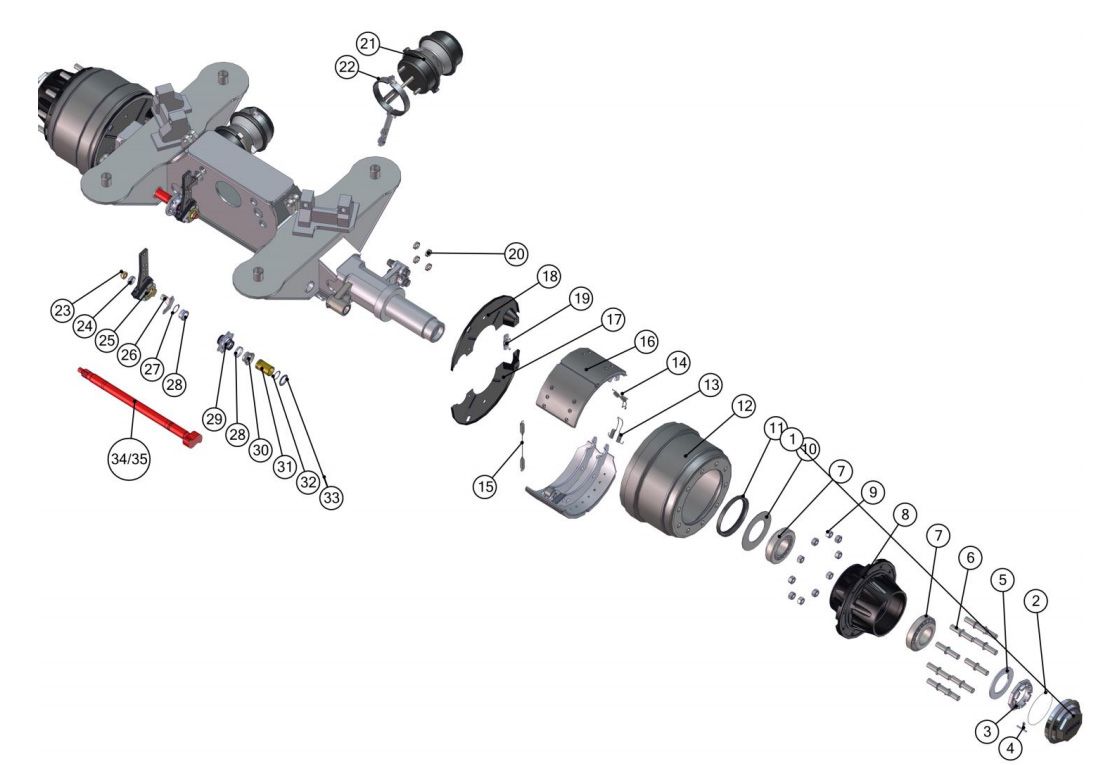

ОСЬ В СБОРЕ.

1
4600002432
Крышка ступицы
2
2
4591254317
Кольцо уплотнительное 205х215
2
3
4599122218
Гайка подшипника ступицы
2
4
1287008140
Шплинт 8х140
2
5
20883-3104077
Шайба стопорная
2
6
20883-3104050
Болт колесный
20
7
4591257522
Подшипник роликовый 7522А
4
8
5301310426
Ступица
2
9
9990000087
Гайка Н40-0101
20
10
20883-3104027
Шайба упорная
2
11
4591122311
Манжета 170х200
2
12
9990000077
Барабан тормозной
2
13
1284000144
Пружина колодок 03.397.33.06.0
2
14
1284000145
Пружина колодок 03.397.33.06.0
2
15
1284000146
Пружина стяжная колодок 03.397.33.07.0
2
16
2200080059
Колодка тормозная с роликом 420х220
4
17
857951-3502152
Щит грязезащитный
2
18
857951-3502152-01
Щит грязезащитный
2
19
20883-3104196
Пластина
2
20
2200080066
Вкладыш 03.188.02.02.0
8
21
5512300079
Камера тормозная Т30/30
2
22
9042-3502160
Комплект кронштейнов тормозных камер
2
23
1284000325
Рычаг регулировочный 72875D
2
24
0509705404
Тормозной вал правый 676 BPW
1
25
0509705394
Тормозной вал левый 676 BPW
1

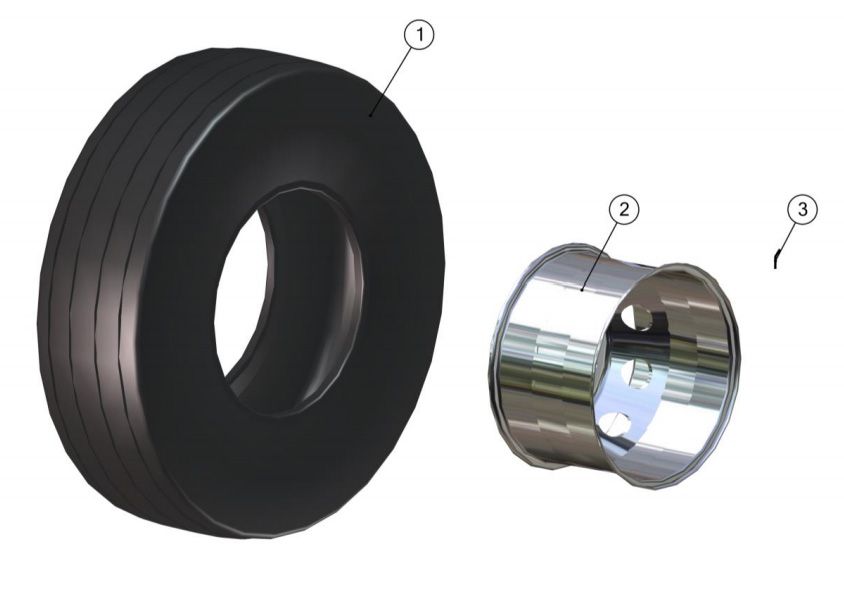

КОЛЕСО В СБОРЕ.

1
2521385677
Колесо в сборе с шиной
16
2
Шина 14.00R 20 Continental
16
3
Диск 10,00-20 Jantsa
16
4
Вентиль
16
5
5301310607
Удлинитель вентиля ЕХ-250RM
8
6
45253-3533155
Кронштейн вентиля колеса
8
СВЕТОТЕХНИКА.
1
857951-3711230
Решетка защитная
1
2
4524140253
Кабель 15-ти пин соеденительный
1
3
4524140853
Кабель управления гидрозамком 95404-3724110
1
4
4573640533
Фонарь габ.со световозвр.диод 12/24 ГФ 1-15 бал. б/АМР
2
5
4524140252
Кабель передних габаритов исп.ХЛ 95404-3724250
1
6
4524140184
Жгут задних фонарей исп.ХЛ 9540-3730160
1
7
4573600574
Фонарь ФМ 01.24-01 автож
8
8
4573317707
Фонарь освещения номерного знака ОНЗ 00-003
1
9
4524140872
Жгут боковых габаритов исп.ХЛ 857951-3724030-10
1
10
4524140871
Жгут боковых габаритов исп.ХЛ 857951-3724030-20
1
11
4573640554
Фонарь задний светодиодный 1036(левый)
1
12
4573640555
Фонарь задний светодиодный 1039(правый)
1
13
4524140873
Жгут дорожной сигнализации исп.ХЛ 857951-3724034
1
14
4524140874
Жгут задних габаритов 857951-3724120
1
15
4573640565
Фонарь задний для обозначения габаритов ЕС 151.3776.ГО
1
16
4573640564
Фонарь задний для обозначения заднего хода ЕС 152.3776.ЗХ
1
17
4524140267
Кабель соединительный для вибраторов исп. ХЛ 857951-3724020
1
18
5151155169
Мотор-вибратор Италвибрас MVCC 3/1500 24V

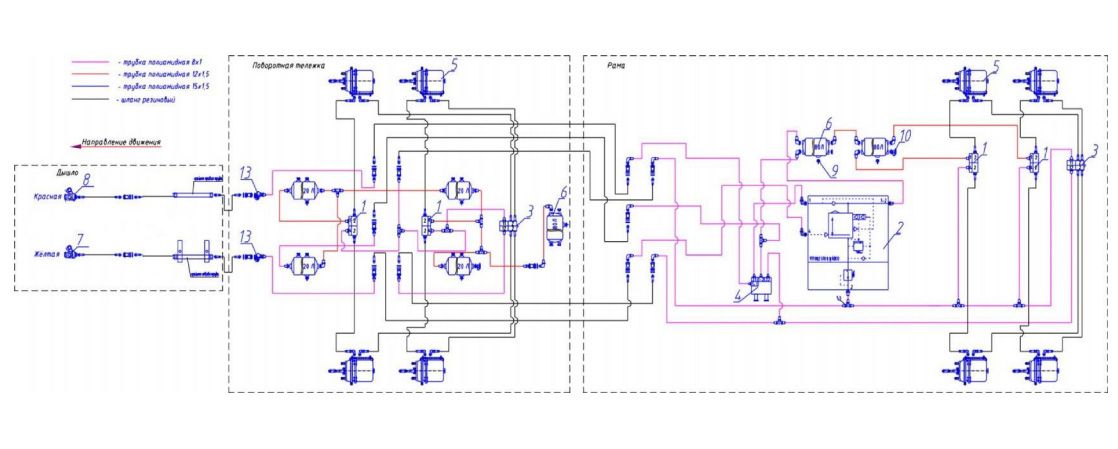

ПНЕВМАТИКА

1
4512935076
Клапан ускорительный 973 001 010 0, фирмы WABCO
4
2
4512935084
Клапан РТС с ручным переключением 971 002 570 0 WABCO
1
3
1284000136
Клапан быстрого оттормаж. и двухмагистральн., 973 500 051 0 WABCO
1
4
5320123527
Клапан растормаживания прицепа 963 001 0510, WABCO
1
5
5512300163
Камера тормозная с энергоаккумулятором WABCO 36/30(без вилки).(9253231300)
8
6
9746-3513020
Баллон воздушный
3
7
1284000108
Головка с фильтром красная, 952 201 002 0, WABCO
1
8
1284000107
Головка с фильтром желтая, 952 201 001 0, WABCO
1
9
1284000160
Клапан слива конденсата М22х1,5 №2VSM2215, SIRIT
7
10
1284001152
Клапан контр. вывода М22х1,5 (VPC М22х1,5-М16х1,5-S), фирмы CAMOZZI
2
11
3428360365
Магистральный фильтр 432 500 020 0, WABCO
2
