РЫЧАЖНАЯ ПОДВЕСКА С БАРАБАННЫМ ТОРМОЗОМ

РЫЧАЖНАЯ ПОДВЕСКА С БАРАБАННЫМ ТОРМОЗОМ

Запчасти более ранних моделей «ТОНАР» смотрите в архиве запчастей

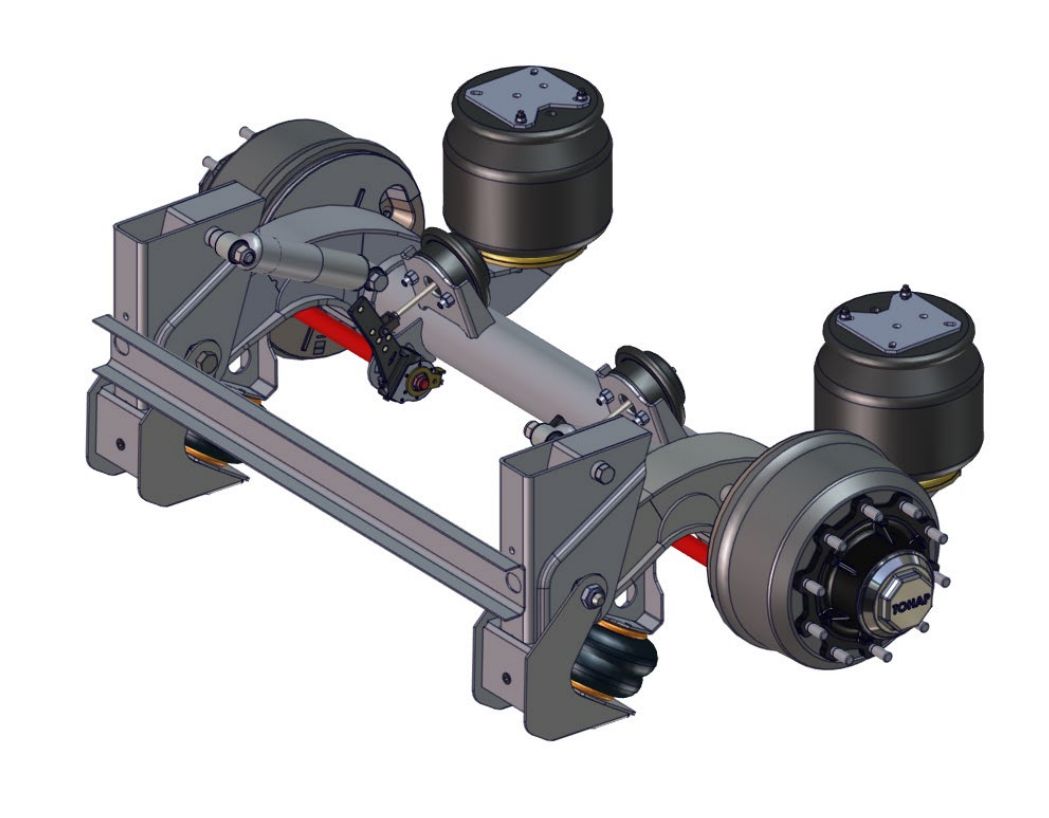

Рычажная подвеска с барабанным тормозом - купить в Москве по выгодной цене на официальном сайте производителя Тонар - ОБЩИЙ ВИД.
Конструкция подвески постоянно совершенствуется, поэтому некоторые конструктивные изменения могут быть не отражены в настоящем издании

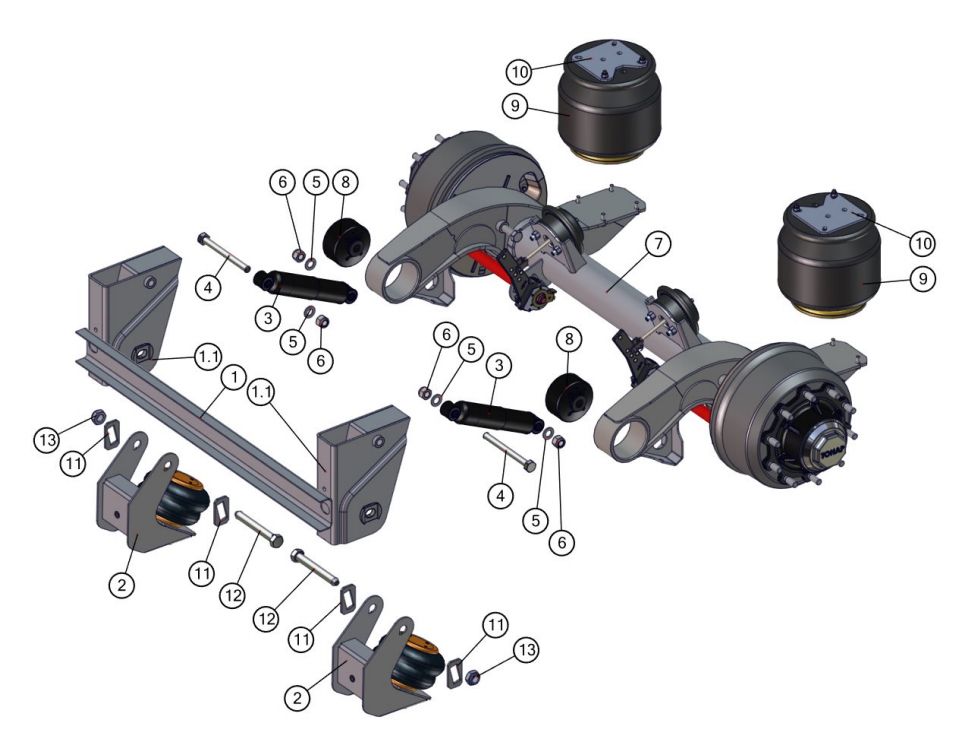

Рычажная подвеска с барабанным тормозом - купить в Москве по выгодной цене на официальном сайте производителя Тонар - ПОДВЕСКА В СБОРЕ.
Поз. Обозначение Наименование Кол-во.

1

9523-2912161-1

Швеллер

1

1.1

90431-2912470-30

Кронштейн рессоры рычажной подвески 390мм (с регулировкой)

2

2

90431-3013060-30

Механизм подъёма оси

2

3

4542054328

Амортизатор П 50.1.2905005 (ПААЗ)

2

4

90431-2912241-01

Болт М24х245

2

5

1283000129

Шайба 24.03.019, ГОСТ 11371-78

4

6

1283000243

Гайка М24 DIN985 (самоконтрящаяся)

4

7

90421-2410040-10

Балка оси с полукольцами

1

8

4533169740

Сайлентблок 3D 9042-2912003 ЯРТИ 8179р.000СБ d32 х d155х115

2

9

4520000721

Пневморессора 1D28В-2 (813МБ) с четырьмя шпильками

2

10

9042-2912541-01

Пластина крепления пневморессоры

2

11

9043-2912444

Регулировочная пластина

4

12

90431-2912478-10

Болт рессорный

2

13

1283001236

Гайка болта М30х3,5 самостопорящаяся 09.825.00.67.0.

4

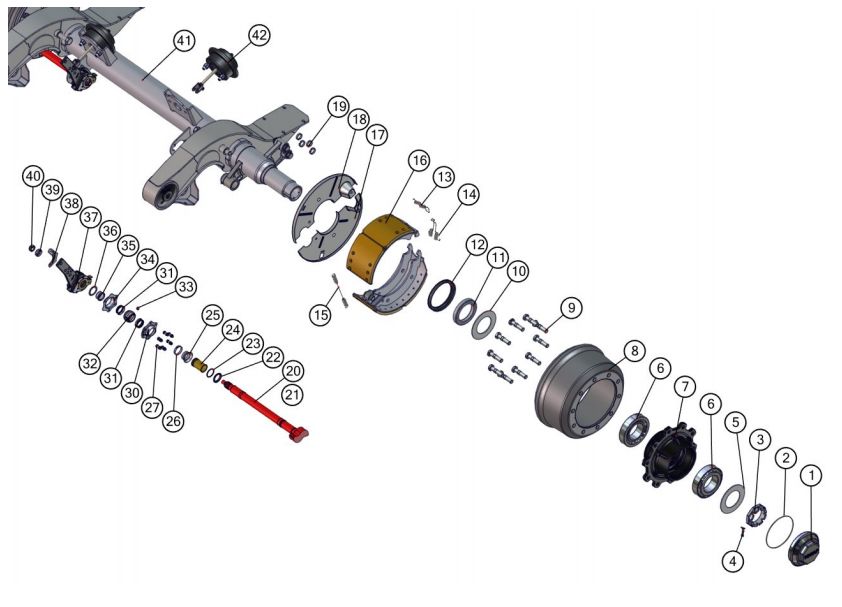

Рычажная подвеска с барабанным тормозом - купить в Москве по выгодной цене на официальном сайте производителя Тонар - ОСЬ С БАРАБАННЫМ ТОРМОЗОМ.
S0980106091- ремкомплект тормозного вала
Поз. Обозначение Наименование Кол-во.

*

90421-2410013 Ось с тормозами передняя (рычажная подвеска)

1

4600002427

Крышка ступицы

2

2

4599184001

Кольцо уплотнительное

2

3

4600000117

Гайка корончатая 9042-3104076-10

2

4

1287000850

Шплинт

2

5

9042-3104077

Шайба упорная

2

6

4591257521

Подшипник роликовый

4

7

5301310268

Ступица

2

7

5301310403

Барабан тормозной Grandtech

2

8

1282000011

Болт колёсный

20

9

9042-3104027

Шайба защитная

2

10

4542054330

Кольцо упорное

2

11

4591257524

Манжета 150х180

2

12

1284000144

Пружина колодок

2

13

1284000146

Пружина стяжная колодок, 03.397.33.07.0

2

14

1284000145

Пружина стяжная колодок, 03.397.33.06.0

2

15

2200080061

Колодка с накладками

4

16

2521015252

Щит грязезащитный 9042-3502152-01

2

17

2521015253

Щит грязезащитный 9042-3502153-01

2

18

2200080066

Вкладыш

8

19

2200080062

Кулак разжимной L=603мм, левый

1

20

1284000249

Кулак разжимной L=603мм, правый

1

21

2200080072

Кольцо стопорное

2

22

*

9042-2410013-31 Ось с тормозами рычажная

23

S0980106091

Кольцо уплотнительное 40х2,5

2

24

2200080055

Втулка

2

25

S0980106091

Чехол

2

26

S0980106091

Хомут ф49х9

2

27

S0980106091

Болт М8

8

28

S0980106091

Шайба 8

8

29

S0980106091

Гайка М8 самоконтрящаяся

8

30

S0980106091

Крышка

2

31

S0980106091

Чехол

4

32

S0980106091

Подшипник

2

33

S0980106091

Маслёнка

4

34

S0980106091

Крышка

2

35

S0980106091

Втулка

2

36

S0980106091

Шайба защитная

2

37

1284000325

Рычаг регулировочный

2

38

1284000325

Кронштейн регулятора зазора

2

39

1284000325

Чашка 03.320.11.16.1

2

40

2200080076

Гайка 03.260.14.08.0

2

41

9042-2410090-11

Балка оси с рычагами средняя

1

42

5512300061

Камера тормозная без энергоаккумулятора

2

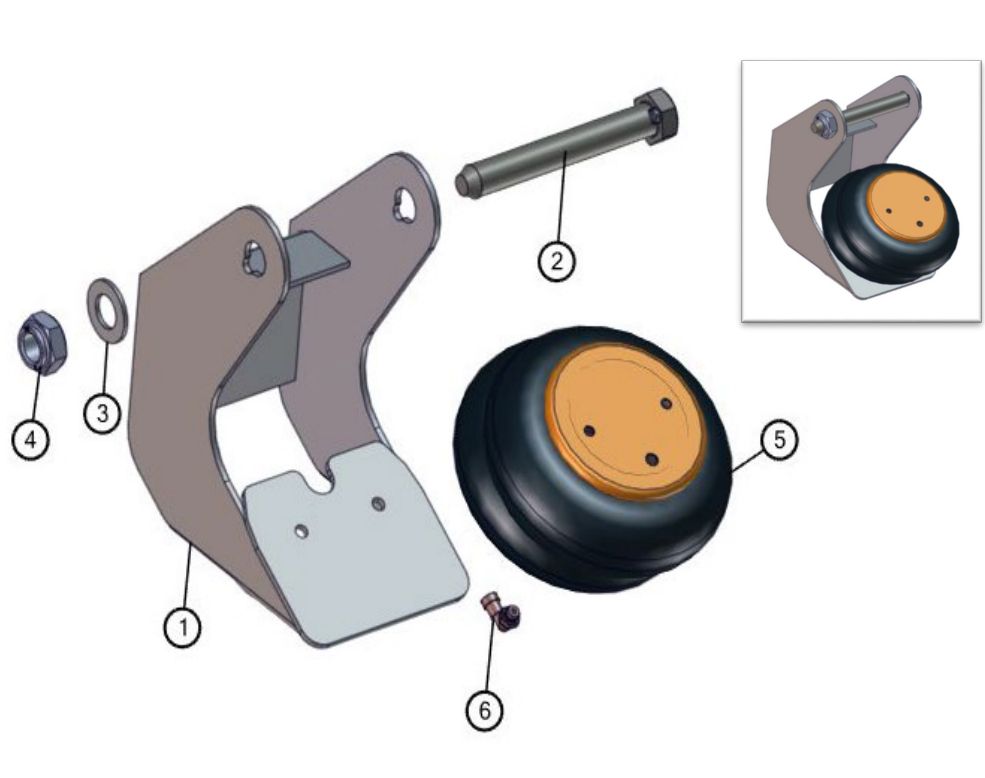

Рычажная подвеска с барабанным тормозом - купить в Москве по выгодной цене на официальном сайте производителя Тонар - МЕХАНИЗМ ПОДЪЁМА ОСИ.
90431-2912450-30
Поз. Обозначение Наименование Кол-во.

1

90431-3013060-30

Рычаг

1

2

90431-2912478-10

Болт рессорный

1

3

9043-2912445

Шайба

1

4

1283001236

Гайка болта М30х3,5

1

5

4520000802

Пневморессора

1

6

1284001159

Фитинг-угольник (90град.) М12х1,5 трубка ф8х1 (9502 8- М12х1,5-S), фирмы CAMOZZI

1
