РЫЧАЖНАЯ ПОДВЕСКА С ДИСКОВЫМ ТОРМОЗОМ С БЛОК ПОДШИПНИКОМ

Каталог запчастей

Запчасти более ранних моделей «ТОНАР» смотрите в архиве запчастей

РЫЧАЖНАЯ ПОДВЕСКА С ДИСКОВЫМ ТОРМОЗОМ С БЛОК ПОДШИПНИКОМ - ОБЩИЙ ВИД.
Конструкция подвески постоянно совершенствуется, поэтому некоторые конструктивные изменения могут быть не отражены в настоящем издании.
РЫЧАЖНАЯ ПОДВЕСКА С ДИСКОВЫМ ТОРМОЗОМ С БЛОК ПОДШИПНИКОМ - ПОДВЕСКА В СБОРЕ.
Поз. Обозначение Наименование Кол-во.

1

90431-2912160

Балка с кронштейнами рессор

1

1.1

90431-2912470

Кронштейн рессоры рычажной подвески 390мм (с регулировкой)

2

2

90431-2912450-30

Механизм подъёма оси

2

3

4542054328

Амортизатор П 50.1.2905005 (ПААЗ)

2

4

90431-2912478-10

Болт рессорный

2

5

90431-2912241-01

Болт М24х245

2

6

1283000129

Шайба 24.03.019, ГОСТ 11371-78

4

7

1283001324

Гайка М24х3, самоконтрящаяся кл.пр.10

4

8

90431-2410016-40

Ось с рычагами и дисковыми тормозами передняя

1

9

45331697291

Сайлентблок рессоры рычажной подвески

2

10

4520000820

Пневморессора 1D28А-2 (810МБ) с четырьмя шпильками

2

11

90431-2912541

Пластина крепления пневморессоры

2

12

9043-2912444

Регулировочная пластина

4

РЫЧАЖНАЯ ПОДВЕСКА С ДИСКОВЫМ ТОРМОЗОМ С БЛОК ПОДШИПНИКОМ - ОСЬ С ДИСКОВЫМ ТОРМОЗОМ.
Поз. Обозначение Наименование Кол-во.

*

90431-2410016-41; Ось с рычагами и дисковыми тормозами средняя с ABS

0

90431-2410030-41

Балка с рычагами средняя

1

1

90422-3104092-20

Крышка ступицы с переходником

2

2

90422-3104076-01

Гайка ступицы

2

3

90422-3104077-01

Шайба упорная

2

4

9043-3104010-30

Ступица с тормозным диском

2

4.1

9043-3104010-31

Ступица с тормозным диском с ротором ABS

2

5

4591191033

Дисковый тормоз (прав.)

1

5.1

4591191034

Дисковый тормоз (лев.)

1

6

5512300166

Камера тормозная

2

6.1

5512300165

Камера тормозная

2

7

5301350155

Щит грязезащитный 9043-3502152-10

2

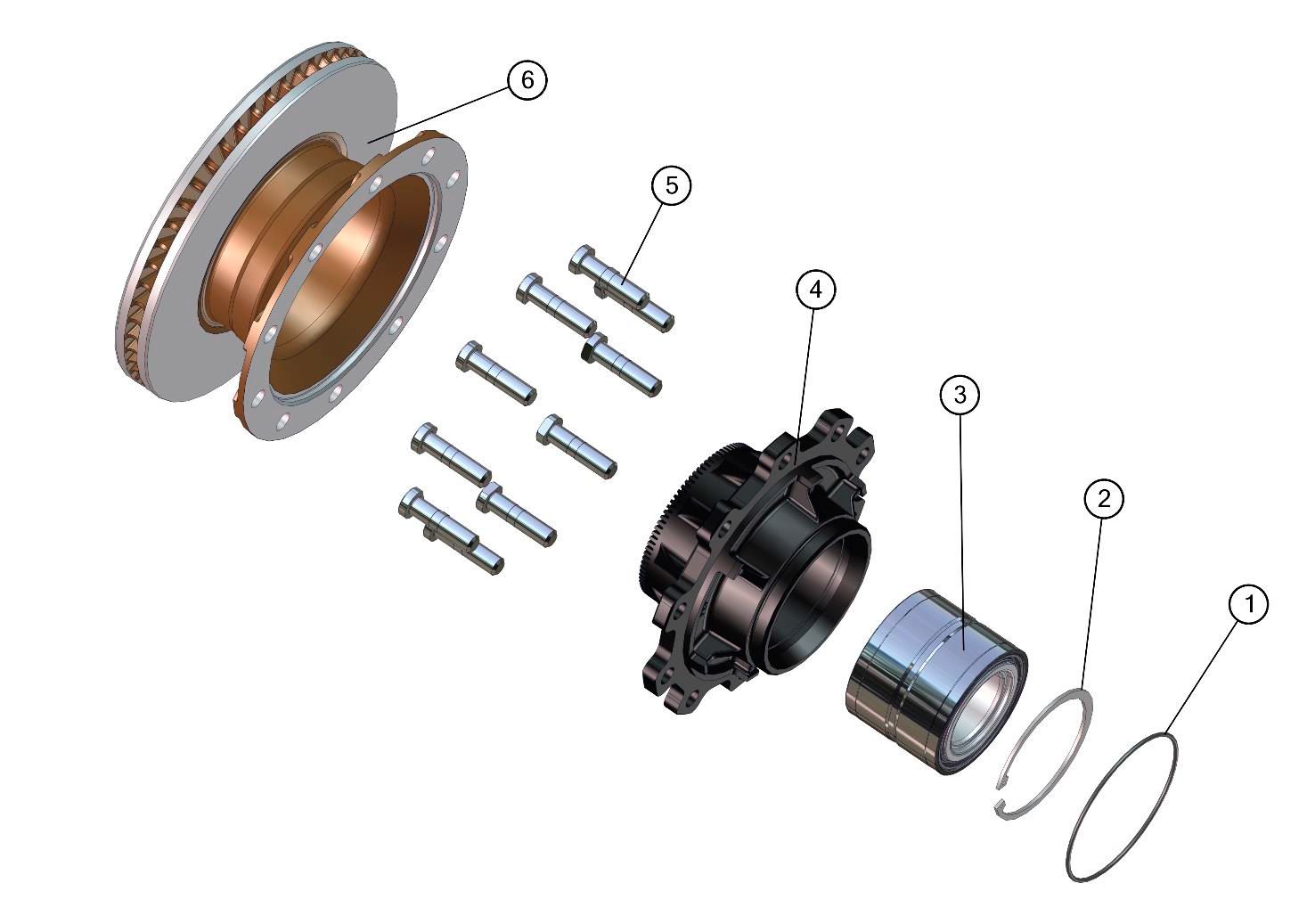

РЫЧАЖНАЯ ПОДВЕСКА С ДИСКОВЫМ ТОРМОЗОМ С БЛОК ПОДШИПНИКОМ - СТУПИЦА С ТОРМОЗНЫМ ДИСКОМ.
Поз. Обозначение Наименование Кол-во.

*

9043-3104010-31; Ступица с тормозным диском с ротором ABS

1

4591254318

Кольцо уплотнительное 160-170-46 ГОСТ 9833-73 (18829-73)

1

2

4599184175

Стопорное кольцо внутреннее 160х4,0 DIN 472

1

3

4624138220

Подшипник кассетного типа Ф90хФ160х125 BTH 0500

1

4

4624138221

Ступица под подшипник кассетного типа 90422-3104015-10

1

5

1282000020

Болт колёсный 9043-3104050

10

6

5512300182

Диск тормозной D4308 (430-290-160-10х23) ПЛАНТ Россия.

1

6.1

9043-3104020

Тормозной диск с индуктором ABS

1

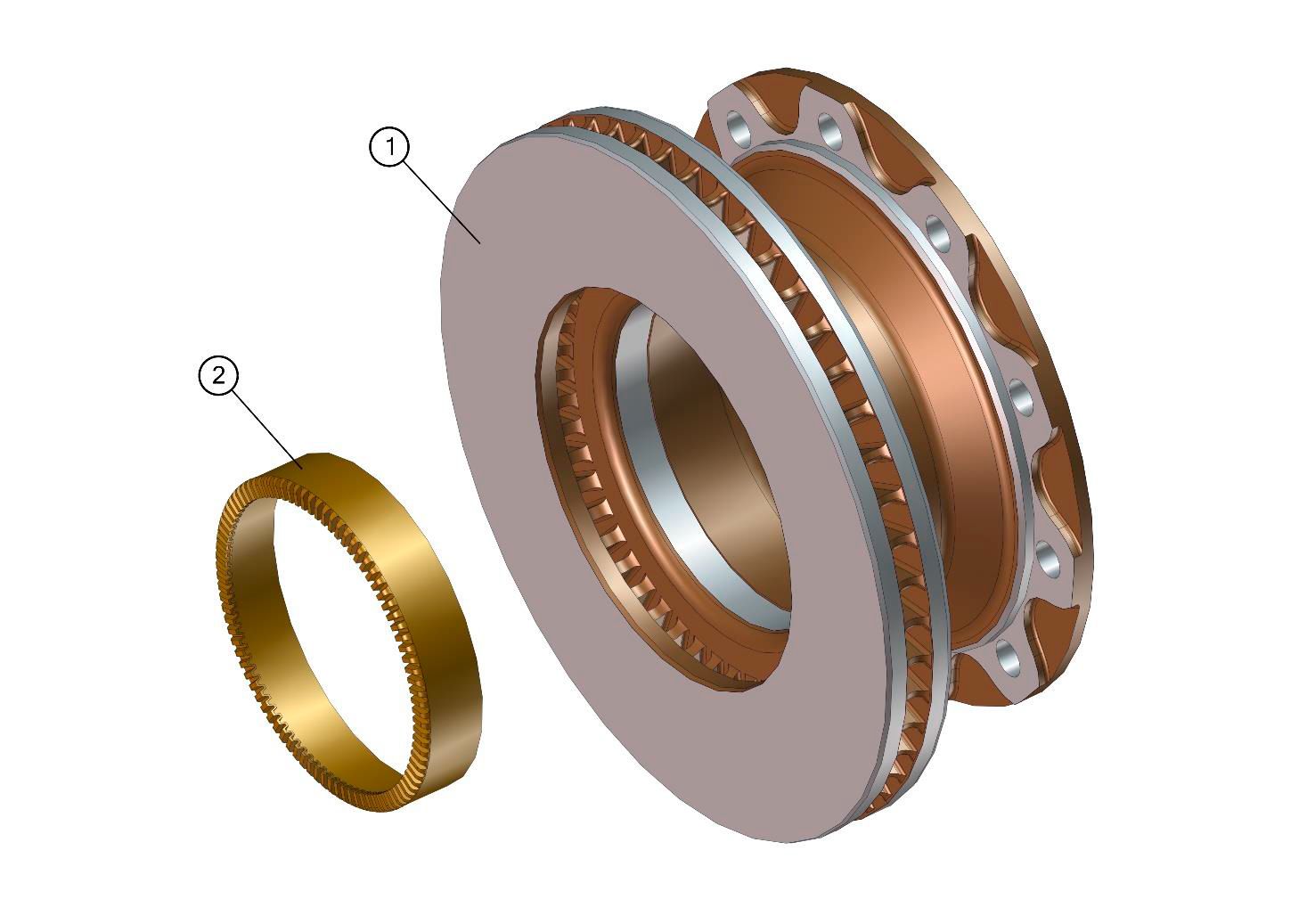

РЫЧАЖНАЯ ПОДВЕСКА С ДИСКОВЫМ ТОРМОЗОМ С БЛОК ПОДШИПНИКОМ - ТОРМОЗНОЙ ДИСК С РОТОРОМ ABS.
Поз. Обозначение Наименование Кол-во.

*

9043-3104020; Тормозной диск с индуктором ABS

1

5512300182

Диск тормозной D4308 (430-290-160-10х23) ПЛАНТ Россия.

1

2

5301310271

Индуктор ABS 9043-3538012

1

3

1040111867

Клей-герметик АНАКРОЛ-101

0,007 кг

РЫЧАЖНАЯ ПОДВЕСКА С ДИСКОВЫМ ТОРМОЗОМ С БЛОК ПОДШИПНИКОМ - МЕХАНИЗМ ПОДЪЁМА ОСИ.
90431-2912450-30
Поз. Обозначение Наименование Кол-во.

1

90431-3013060-30

Рычаг

1

2

90431-2912478-10

Болт рессорный

1

3

9043-2912445

Шайба

1

4

1283001236

Гайка болта М30х3,5

1

5

4520000802

Пневморессора

1

6

1284001159

Фитинг-угольник (90град.) М12х1,5 трубка ф8х1 (9502 8- М12х1,5-S), фирмы CAMOZZI

1

0
