РЫЧАЖНАЯ ПОДВЕСКА С ДИСКОВЫМ ТОРМОЗОМ

Каталог запчастей

Запчасти более ранних моделей «ТОНАР» смотрите в архиве запчастей

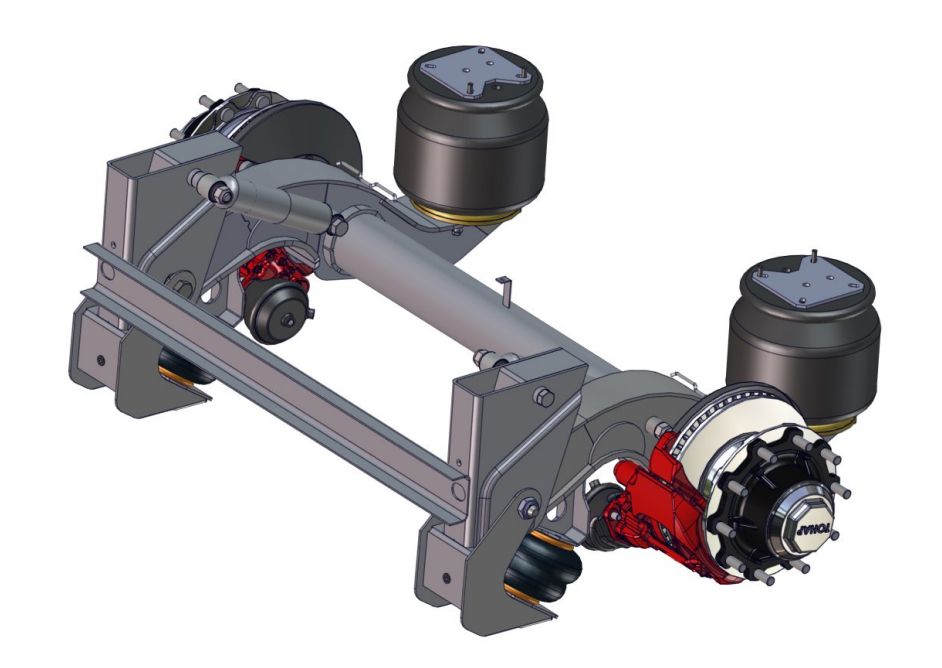

РЫЧАЖНАЯ ПОДВЕСКА С ДИСКОВЫМ ТОРМОЗОМ - ОБЩИЙ ВИД.
Конструкция подвески постоянно совершенствуется, поэтому некоторые конструктивные изменения могут быть не отражены в настоящем издании.

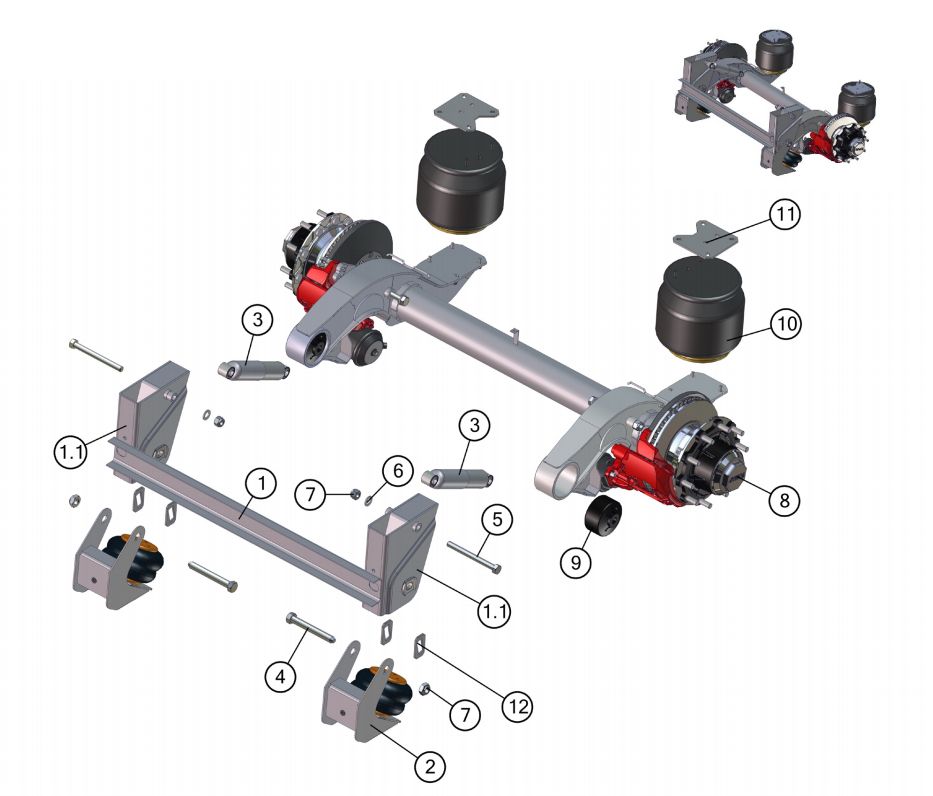

РЫЧАЖНАЯ ПОДВЕСКА С ДИСКОВЫМ ТОРМОЗОМ - ПОДВЕСКА В СБОРЕ.
Поз. Обозначение Наименование Кол-во.

1

90431-2912160

Балка с кронштейнами рессор

1

2

90431-2912470

Кронштейн рессоры рычажной подвески 390мм (с регулировкой)

2

3

90431-2912450-30

Механизм подъёма оси

2

4

4542054328

Амортизатор П 50.1.2905005 (ПААЗ)

2

5

90431-2912478-10

Болт рессорный

2

6

90431-2912241-01

Болт М24х245

2

7

1283000129

Шайба 24.03.019, ГОСТ 11371-78

4

8

1283001324

Гайка М24х3, самоконтрящаяся кл.пр.10

4

9

90431-2410016

Ось с рычагами и дисковыми тормозами

1

10

45331697291

Сайлентблок рессоры рычажной подвески

2

11

4520000820

Пневморессора 1D28А-2 (810МБ) с четырьмя шпильками

2

12

90431-2912541

Пластина крепления пневморессоры

2

13

9043-2912444

Регулировочная пластина

4

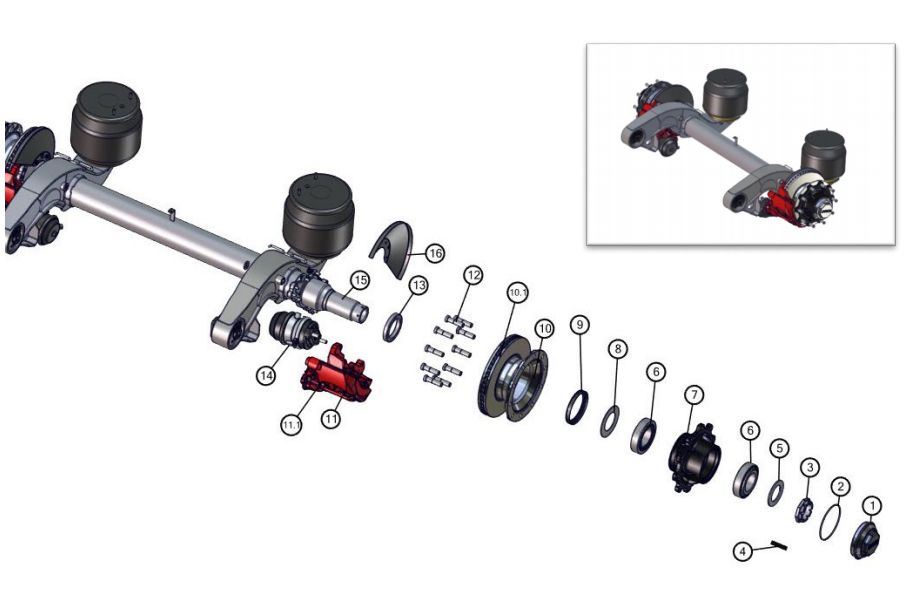

РЫЧАЖНАЯ ПОДВЕСКА С ДИСКОВЫМ ТОРМОЗОМ - ОСЬ С ДИСКОВЫМ ТОРМОЗОМ.
Поз. Обозначение Наименование Кол-во.

1

*

90431-2410016; Ось с рычагами и дисковыми тормозами передняя

2

4600002427

Крышка ступицы

2

3

4591254318

Кольцо уплотнительное 160-170-46 ГОСТ 9833-73 (18829-73)

2

4

4600000117

Гайка корончатая 9042-3104076-10

2

5

1287000850

Шплинт

2

6

9042-3104077

Шайба упорная

2

7

4591257521

Подшипник ролик.7520А ГОСТ 520-89

4

8

5301310268

Ступица 9042-3104015-50

2

9

9042-3104027

Шайба защитная

2

10

4591257524

Манжета армированная 2.2-150х180-1 (h=15) ГОСТ8752-79

2

11

5512300182

Диск тормозной D4308 (430-290-160-10х23) ПЛАНТ Россия

2

12

4591191033

Дисковый тормоз (прав.)

1

13

4591191034

Дисковый тормоз (лев.)

1

14

1282000020

Болт колёсный 9043-3104050

10

15

4542054330

Кольцо упорное 9042-3104095

2

16

5512300165

Камера тормозная

2

17

90431-2410030-30

Балка с рычагами передняя

1

18

9043-3502152

Щит грязезащитный

2

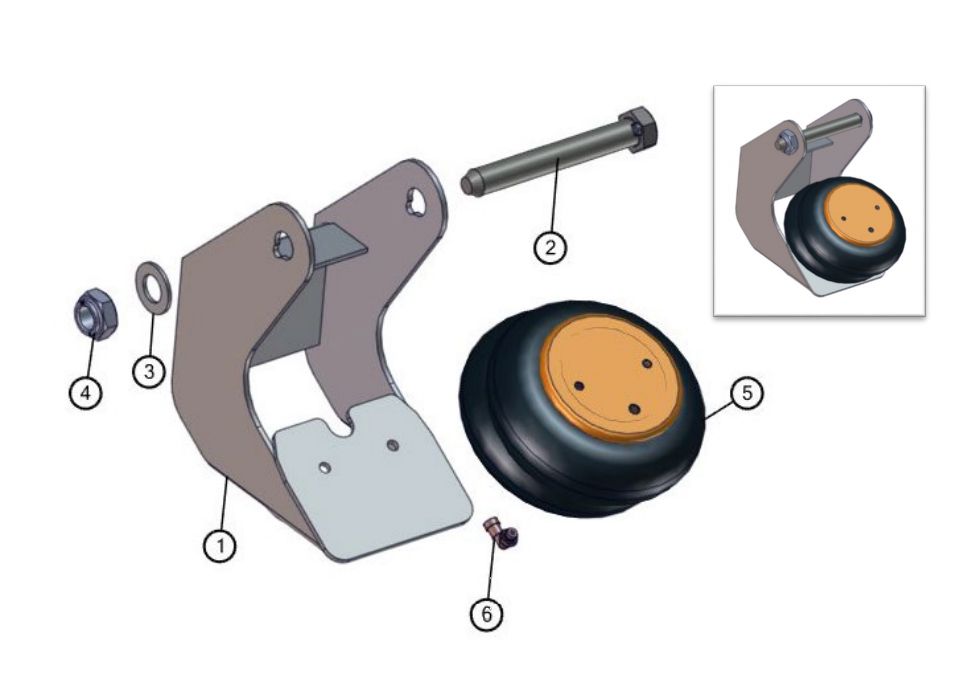

РЫЧАЖНАЯ ПОДВЕСКА С ДИСКОВЫМ ТОРМОЗОМ - МЕХАНИЗМ ПОДЪЁМА ОСИ.
Поз. Обозначение Наименование Кол-во.

1

90431-3013060-30

Рычаг

1

2

90431-2912478-10

Болт рессорный

1

3

9043-2912445

Шайба

1

4

1283001236

Гайка болта М30х3,5

1

5

4520000802

Пневморессора

1

6

1284001159

Фитинг-угольник (90град.) М12х1,5 трубка ф8х1 (9502 8- М12х1,5-S), фирмы CAMOZZI

1
